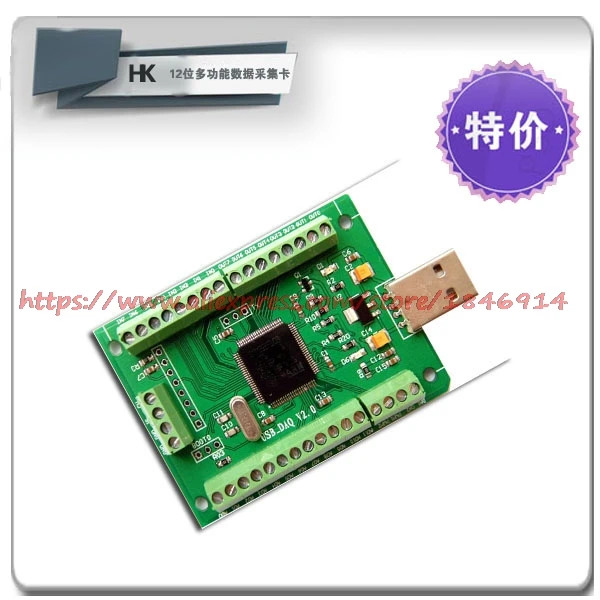

Продукт имеет 12 каналов 12 бит 0-3,3 V 2 аналоговых входных сигналов, 12 бит аналоговым выходом 0-3,3 V, 8 цифровой входной и выходной порт, road 2 для установки частоты 1-1 МГц, коэффициент работы 1%-99% PWM выход, 1 канал 32 бит счетчик вход, в частности, есть способ измерения частоты 1-100 кГц, Коэффициент мощности входного канала PWM 1% -99% диапазона.
Мини USB система сбора и обработки данных карты упрощено, система сбора и обработки данных карты, снимите получить функция программирования, таким образом, AD входной сигнал должен быть отрегулирован таким образом, чтобы меньше, чем 0-3,3 V, Для того, чтобы стать сигнала короткого замыкания в сигнал не будет в пределах сигнала до 0-3,3 V, а затем объявление в нуждаются в общей ситуации.
Mini USB карта сбора данных в LINUX, Win2000/XP/WIN7 и других широко используемых операционных системах (например, необходимость предоставления поддержки Linux на другом, ARM процессор), и предоставить VB.NET, VC, C #, C + + Builder, Dephi, LabVIEW, Matlab, Labwindows, Библиотека динамических звеньев и другие общие языки программирования, называемые QT, простая функция интерфейса программирования, простота в использовании, простота записи приложений, LabVIEW, VC, C #, Matlab, Dephi, LabWindows.
Индекс производительности
1. Производительность шины USB
Высокоскоростная передача шины USB2.0
* Простота в использовании, может достигать автоматической конфигурации, поддержка устройства с горячей вилкой, подключи и работай
2, вход аналогового сигнала
Аналоговый Входной канал: 12 одиночных терминалов
Диапазон входного сигнала: 0-3,3 В
Аналоговое Входное сопротивление: 10 м
Разрешение: 12 бит (4096)
Частота дискретизации: внутренние часы 100sps-100Ksps
3, аналоговый сигнал на выходе
Аналоговый выходной канал: 2 одиночных терминала
Диапазон аналогового выхода: 0-3,3 В
Аналоговый выходной ток: 1 мА
Разрешение: 12 бит (4096)
Нелинейная ошибка: + 2LSB
Часы сканирования: внутренние часы 1sps-1000Ksps
4, цифровой вход/выход сигнала
Входной/выходной канал: 8
Режим ввода/вывода: полный вход/полный выход
Уровень входного сигнала: совместим с TTL или CMOS
Выход уровень: КМОП-матрица
5, вход измерения ШИМ
Номер детали: 1
Входное напряжение: 0-3,3 В
Входная частота: 1 - 200 кГц
Рабочий цикл: 1% -- 99%
Погрешность измерения частоты и рабочего цикла: 1%
6, счетчик
Счетчик Количество: 1
Уровень входного сигнала: TTL или CMOS
Рисунок: (32)
7, ШИМ-выход
PWM выходной канал: 2
PWM выходной уровень: CMOS
Рабочий цикл: 1% -- 99%
Выходная частота: 1 - 1 МГц
8, рабочая температура
0 град С-70 с
