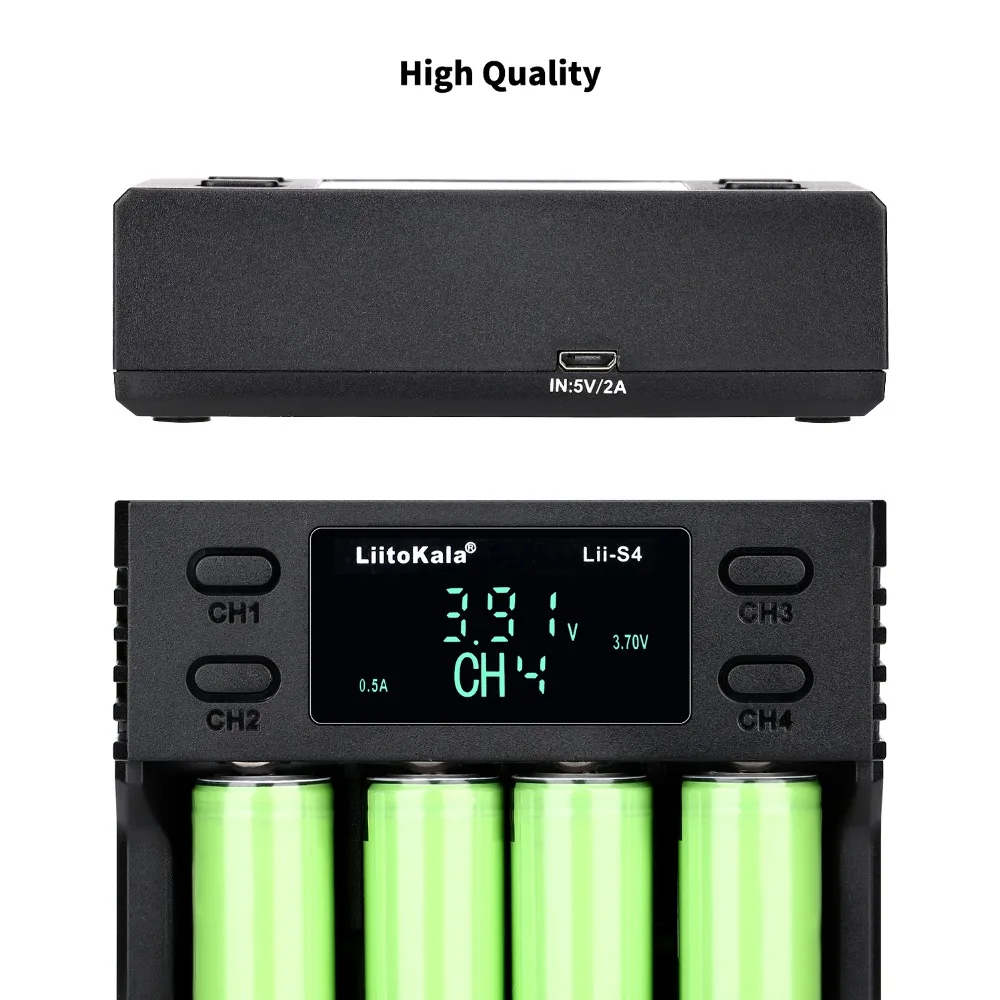

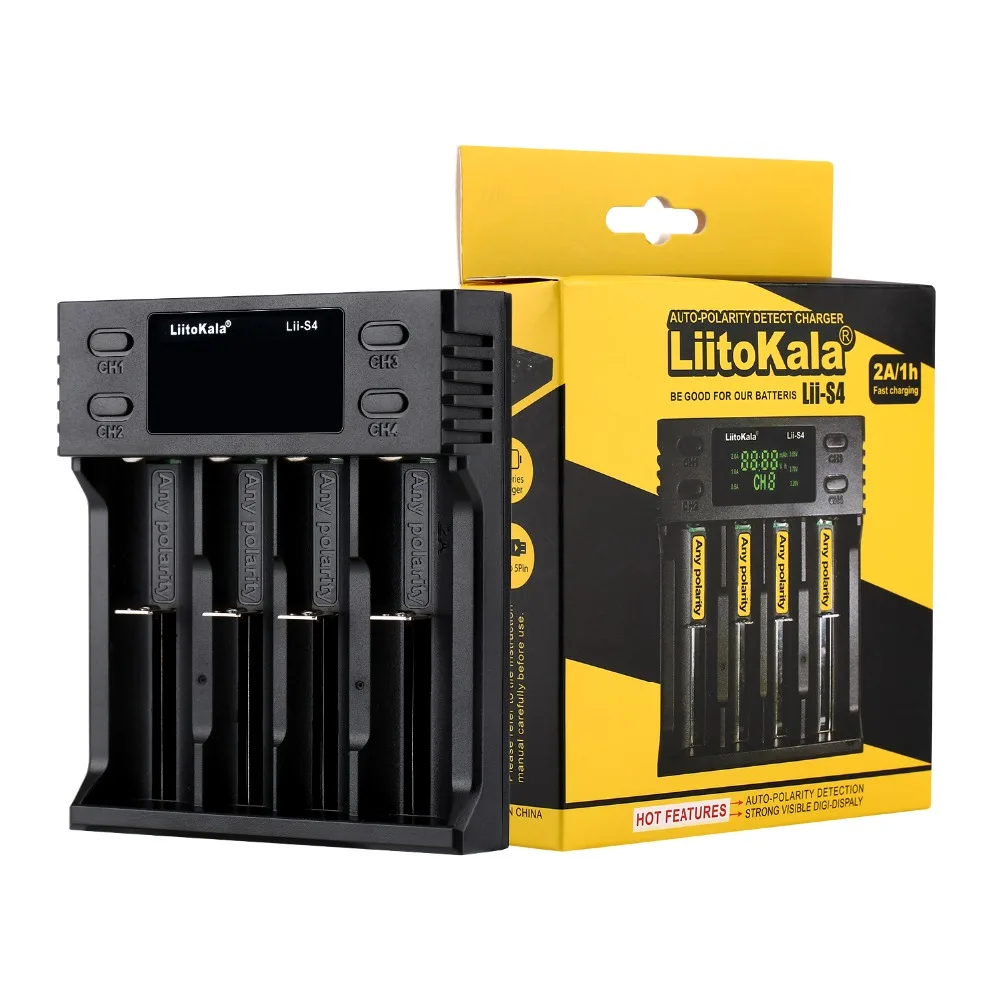

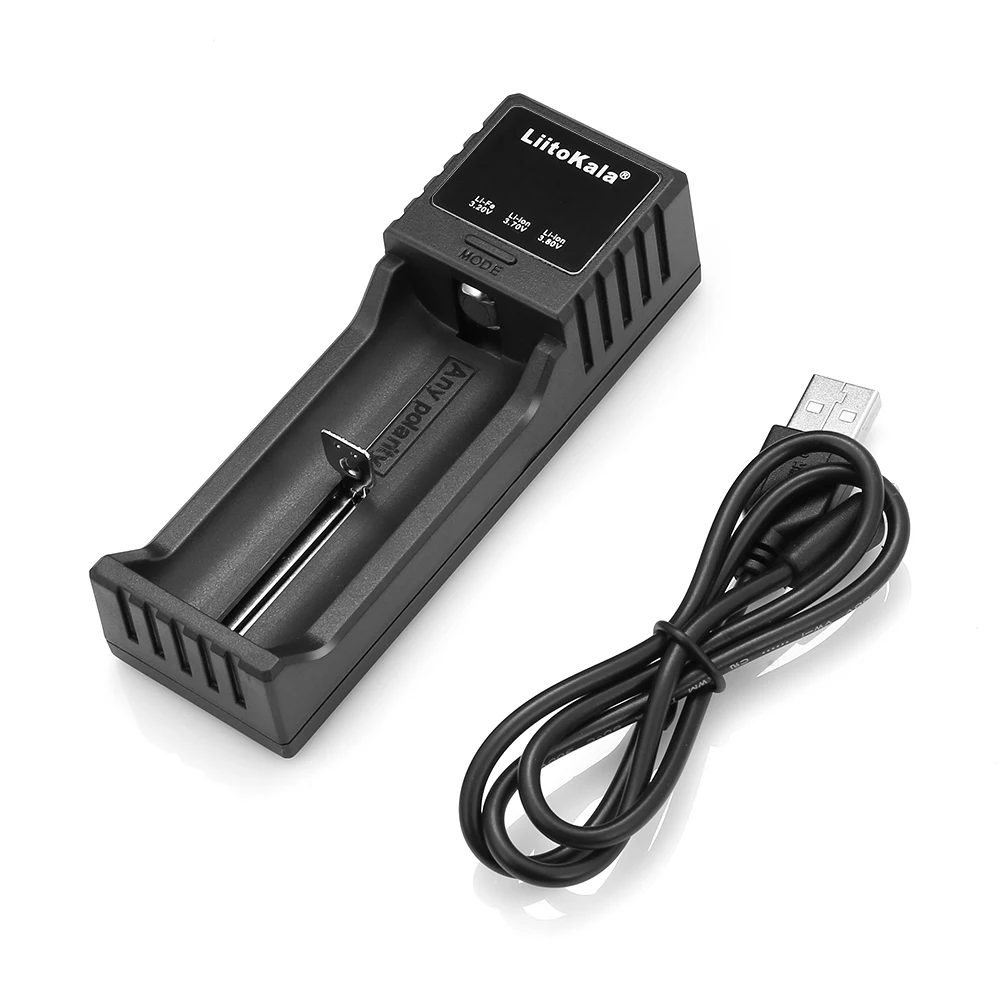

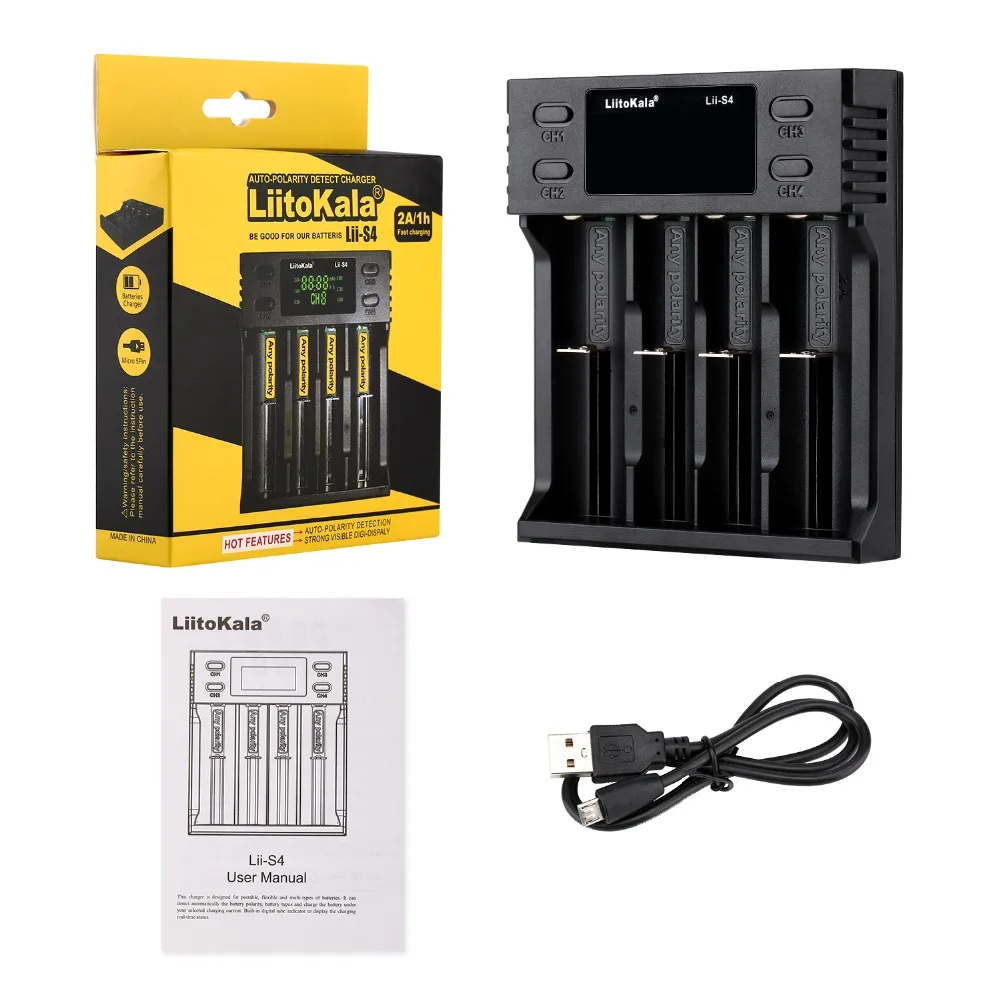

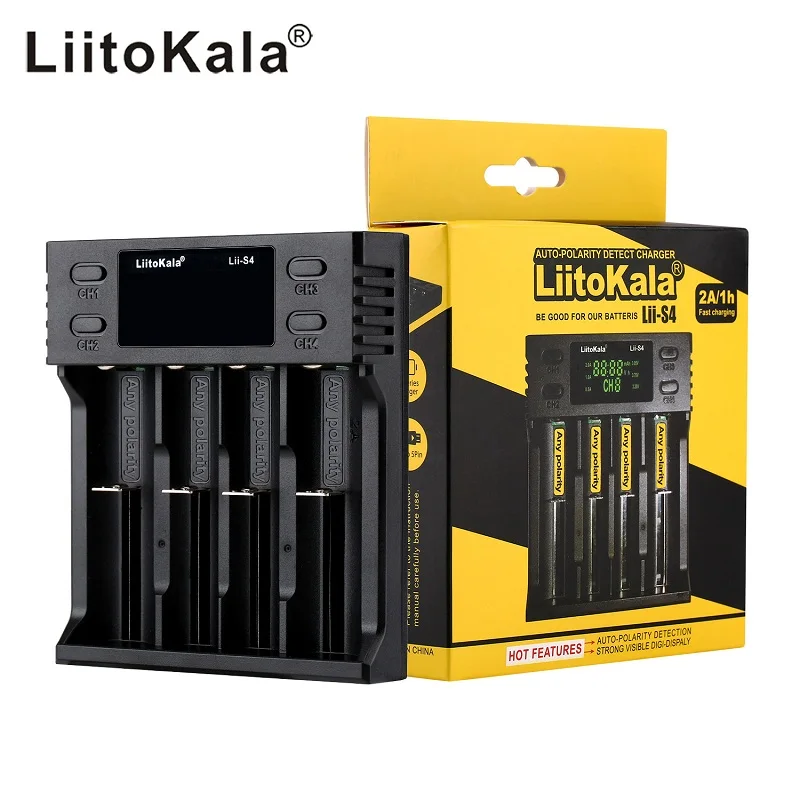

Умное зарядное устройство для NiMH аккумуляторов LiitoKala lii-S1 lii-S2 lii-S4 lii-S6 1 .. 2V 3,7 V 18650 18350 26650 10440 14500 16340

Автомобильное зарядное устройство для обнаружения полярности

Это зарядное устройство предназначено для портативных, гибких и многотипных батарей. Он может автоматически обнаруживать полярность аккумулятора, типы батарей и заряжать аккумулятор под выбранным током зарядки. Встроенный цифровой трубный индикатор для отображения состояния зарядки в режиме реального времени

Предостережения:

Особенности:

1. Четыре слота независимая зарядка и MCU система управления, Micro USB DC 5V вход Min.2A

2. Самая яркая точка этого зарядного устройства с функцией автоматического обнаружения полярности аккумулятора (Любая полярность)

3. Селективный зарядный ток 0.5A/1A/2A для литиевых батарей, длительное нажатие кнопки тока. По умолчанию ток составляет 0,5a

4. Встроенный цифровой трубный индикатор показывает состояние зарядки канала no в реальном времени. (CH), напряжение, ток, емкость времени и тип батареи Li-Fe 3,20 V/Li-ion 3,70 V/Li-ion 3,85 V (IMR); Когда два канала зарядки, общий ток будет не более 2А (когда только 1 шт батареи вставлены, Ток зарядки будет 2А, после того, как вторая батарея вставлена, ток будет автоматически снижен до 1А; Когда зарядка заканчивается, он показывает «полный»;

5. Автоматически определяет литий-ионный и никель-гидридный аккумулятор;Выберите вручную, коротко нажмите кнопку mode для батареи IMR (3,85 V li-ion) иLiFePO4 батарея (3,2 V)

6. Функция активации для батареи 0V с защитой PCM.

7. Не будет заряжать батареи с 0,0 ≤U <0,2 V для NiMH/Cd и 1,65 ≤U <2,2 V для li-ion

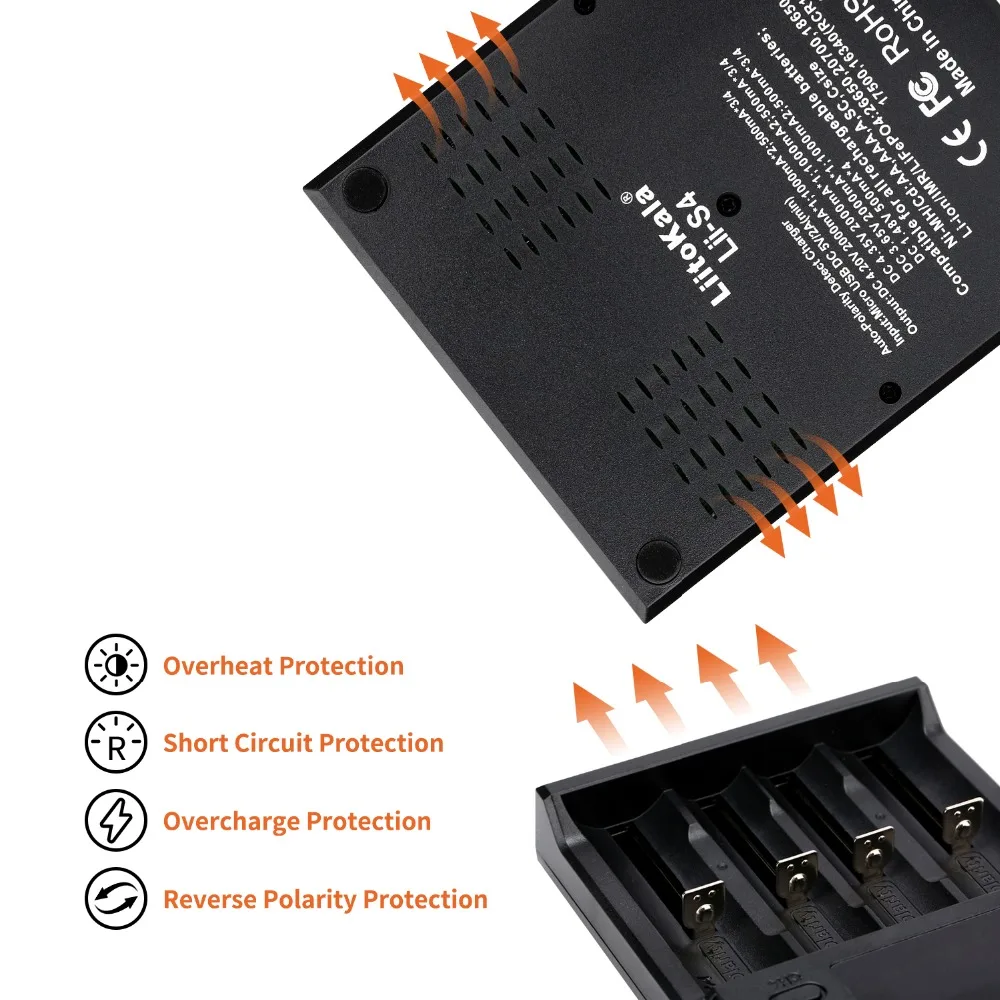

8. Многофункциональные функции защиты от перезарядки, переразряда, короткого замыкания и может автоматически идентифицировать сломанный/бракованный аккумулятор (не будет заряжать плохие батареи);

9. Зарядка при постоянном напряжении и токе

Инструкция по эксплуатации:

1. Кнопки: есть кнопка «режим» отдельно для каждого канала, выбирающего типы батарей, ток зарядки

И отслеживание состояния зарядки

Вы долго нажимаете кнопку «режим» в течение 3 секунд, чтобы изменить зарядный ток для литиевых батарей, вы можете изменить зарядный ток в любое время

Короткое нажатие кнопки «режим» для изменения типов зарядки литиевых батарей. Если нет настройки, он будет по умолчанию как 1,2 V Ni-MH или 3,7 V литий-ионный аккумулятор автоматически. Вам нужно изменить режим для литий-ионного аккумулятора 3,85 V и аккумулятора LiFePO4 3,2 V

Он начинает заряжать аккумулятор через 5 секунд после настройки

2. Дисплей зарядки: Подключите входной порт 5 в с usb-кабелем, цифровой индикатор показывает

Вся информация для 2S и «null», если аккумулятор не вставлен; После того, как он обнаруживает с батареей вставлен показывая канал no, напряжение и ток батареи при мигании символа типа батареи (для NiMH/NiCd батарей не будет мигать символ типа батареи); Затем в 5S, он начнет заряжать с" Мигание V "(зарядка начинается). Когда аккумулятор полностью заряжен, он показывает «полный»

Справочный чертеж параметров цифрового индикатора:

Электрические Технические параметры:

U вход: Micro USB DC 5V/2A (мин.)

U Выходное напряжение: DC 4,2 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для li-ion

DC 4,35 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для IMR

DC 3,65 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для LeFePO4

DC 1,48 V 500mA для NiMH/NI-Cd

U постоянное напряжение зарядки с выключенным током l ess затем 100 мА

U ток в режиме ожидания: не более 15 мА

Совместимость с батареями:

U li-ion / IMR/LiFePO4: 26650,20700,18650, 18490, 17700, 17500, 16340(RCR123), 14500, 10440

U Ni-MH/Cd: AA, AAA, A, SC, C Размер

Размер (мм)/Вес (г):

U длина 118 мм x ширина 100 мм x высота 30 мм

U 136,4 грамм (зарядное устройство) не входит в комплект USB кабель

Дизайн и сделано в Китае

Свяжитесь с дистрибьютором для получения дополнительной информации или поддержки

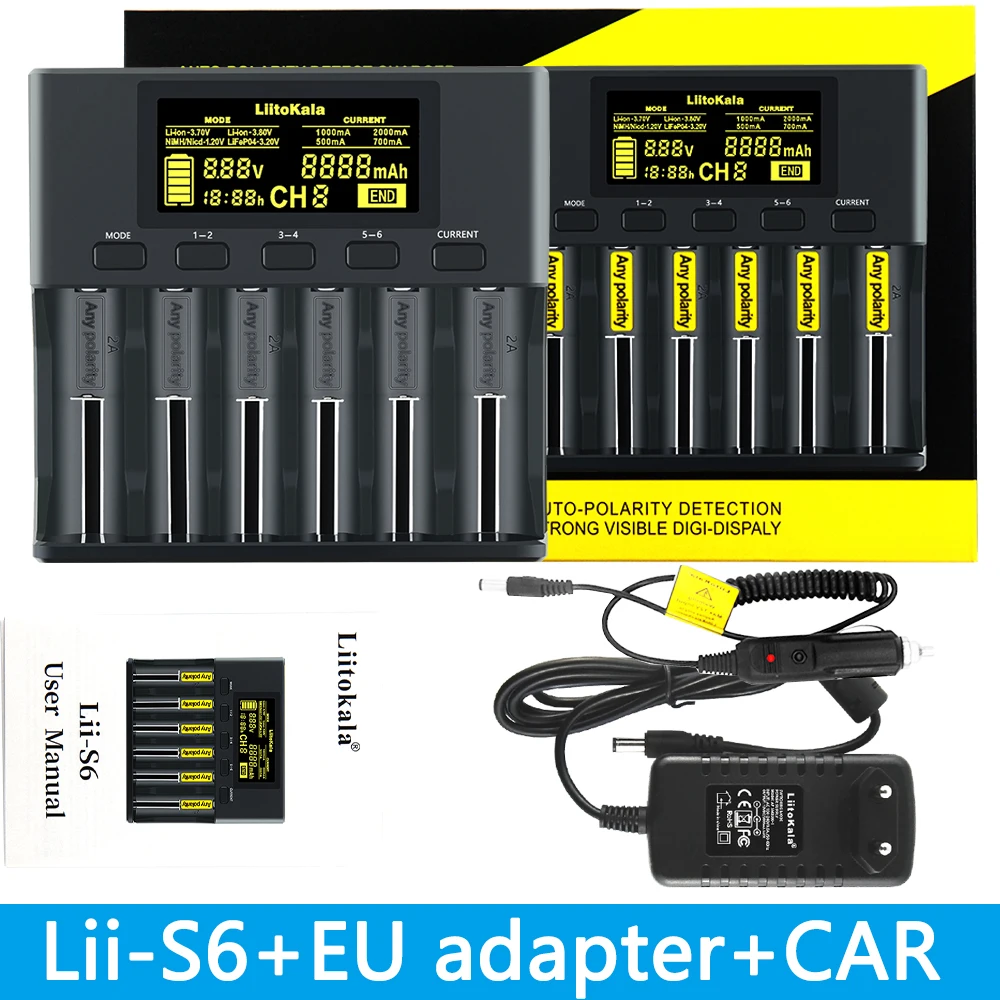

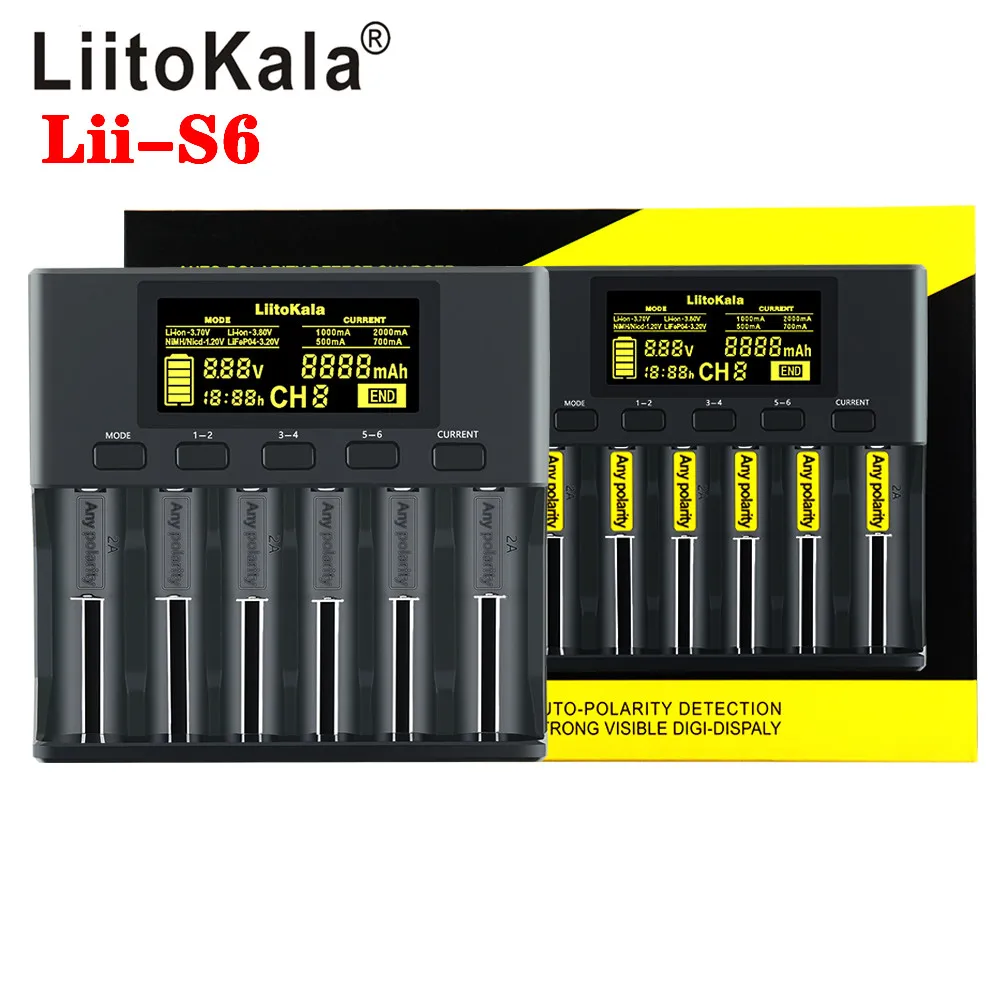

Руководство пользователя Lii-S6

Предостережения:

1.ThЯвляетсяЗарядное устройство может заряжатьВсеЦилиндрRicalПерезаряжаемыйБатареи 3,7 VЛитий-ионный аккумулятор,3,8 вIMR,1,2 вNi-MH/Cd, 3,2 вLiFePO4.

2.Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока

3.Если вход постоянного тока, только12 В3.AРекомендуется

4.УмНагрев во время зарядки

5.Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

6.Только для использования в помещении

7.Отображение данныхТолькоДля справки, Пожалуйста,Для получения более точных данных обратитесь к профессиональному инструменту

Характеристики и функции:

1.Мульти-мощностьВход12V 3A адаптер (выборочно)Четыре независимых зарядки и система управления микрокомпьютером.

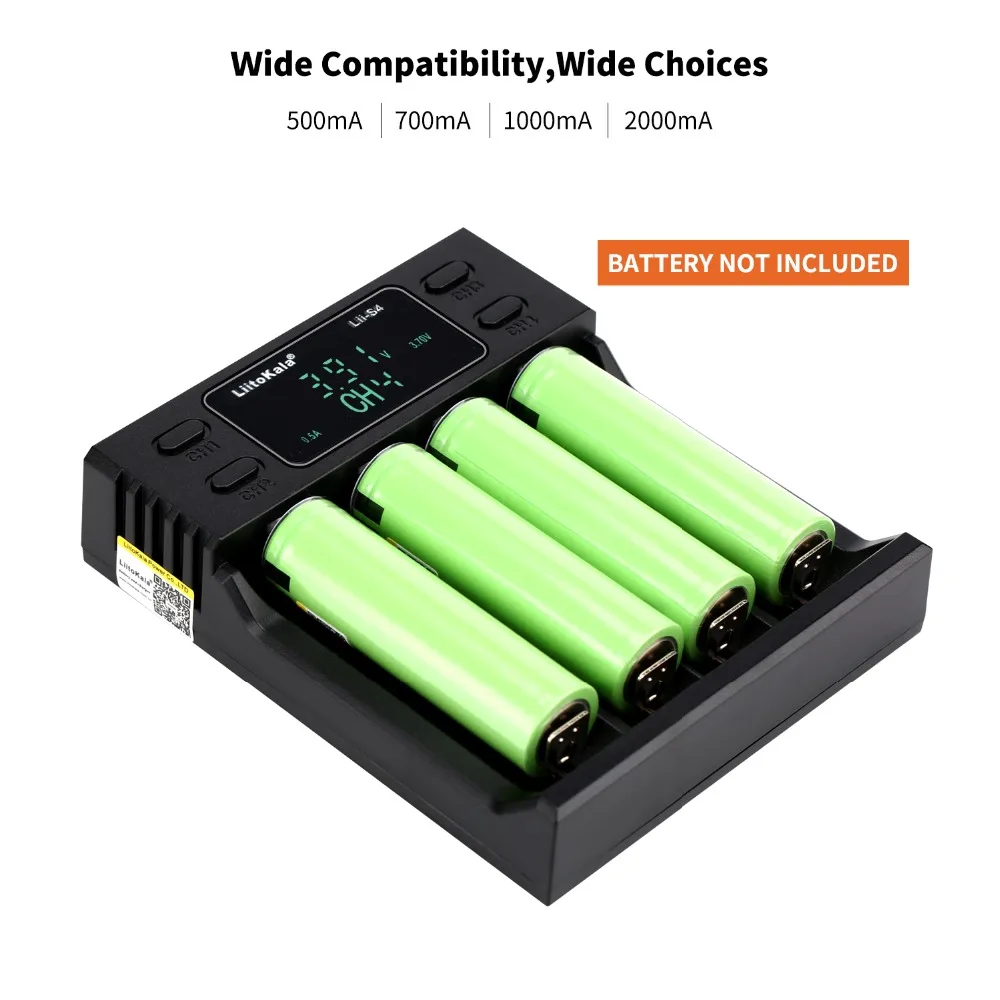

2.Интеллектуальный автоматический набор для зарядки всего трех уровней:500 мА/700ма/1000мА/2000ма),2000маФиксируется только для слота № 1/3/6.

3.Мульти-функциональныйСветодиодныйЗарядкаИндикаторы: ДляХод зарядки: 25% - 50% - 75% -100%,Тип батареиS: Ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, Li-ion 3,80V(IMR) и для зарядки тока: 0.5A/1A/2A

4.Автоматическое определение литий-ионных и никель-гидридных аккумуляторов и Ручная настройка режима зарядки для LiFePO4 и 3,80V литий-ионные аккумуляторы(IMR)

5.Обновите аккумулятор OV. ЭтоНе будетЗаряжайте любой аккумулятор 1,65-2,20V (обновленный ток может быть обнаружен только)

6.Мульти-Безопасность pЗащита функция перегрузки при зарядке и чрезмерной разрядки,Короткое замыканиеEd, Полярность обратная и так далее. Это умно яЗубная деформацияУ нас гораздо больше безопасности.

7.CharGIngAtПостоянное напряжение и ток

Кнопка и светодиодный:

1.КнопкаРежимаВ то время какИсточник питанияПодключен, 1)Короткий кликВРежимКнопка для изменения типа батареи. IT начнет заряжать9Секунды после установки Тип батареи (3,2 V или 3,80V), 1,2 V Ni-MH и 3,7 V Li-Ion caNАвтоматически обнаруживается, поэтому это нужноSНаборTingТолько в том случае, 3,2 V и 3,8 V батареи; 2) во время процесса зарядки, КороткиеНажмитеКнопка mode дляТип дисплея батареи.

Примечание: тип батареи может быть выбран только перед запуском зарядки.

2.Светодиодный: в то время какИсточник питания подключен, Все LEDSСветильник немедленно поднимается 1) Если аккумулятор отсутствуетВставляется,ВСветодиодный аккумулятор 500 мАч(Один из трех светодиодных индикаторов тока) будетПродолжайте и другие будутВыключить. 2) Когда батареяВставляется иОбнаружен, 4 светодиодныйИндикатор зарядки для каналаБудетНаСреди которых3,7 VТип батареиСветодиодный держательSМигающийИндикаторIngДля установки типа батареи, если не работаетВ5 секунд, начинаетсяSИзготовитель:АвтоматическийОбнаружения (литий-ионный аккумулятор 3,7 V или никель-металл-гидридного)ЗатемЧетыре СВЕТОДИОДНЫЙИндикаторыБудет отображать состояние зарядки. 3)Во время зарядки, короткое нажатиеВРежимКнопкаДляПоказать Тип батареиВ пределах5 секунд;4)Если nОИсточник питанияПодключен, вставленIngАккумулятор, ЭтоМожет быстро показать оставшуюсяЗарядное устройствоОбъемАккумулятора.

*Светодиодный дисплейГрафический обзор:

Электрические параметры:

1. Вход: DC 12 В 3A (селективный);

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,70 V

DC 4,35 V для Li-Ion 3,85 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 3 (только для слота № 1/3/6),

1000мА * 6/700мА * 6/500мА * 6

NiMH/NiCd: 500 мА

4. Постоянное напряжение, ток отключения: менее 100 мА;

5. Ток в режиме ожидания: менее 15 мА

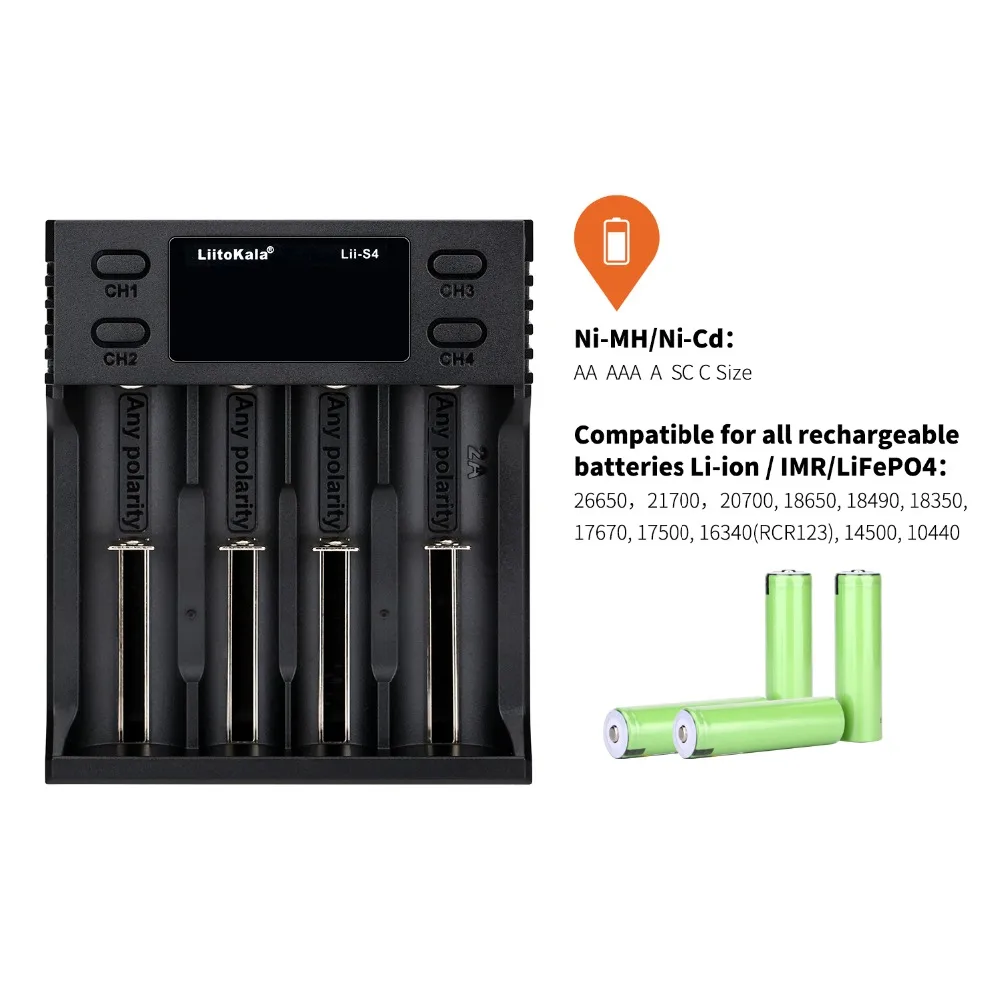

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Lii-S6 размер и вес:

157,0 мм × 149,0 мм × 36,5 мм (Д x Ш x В)

Вес: 560 г
