Особенности:

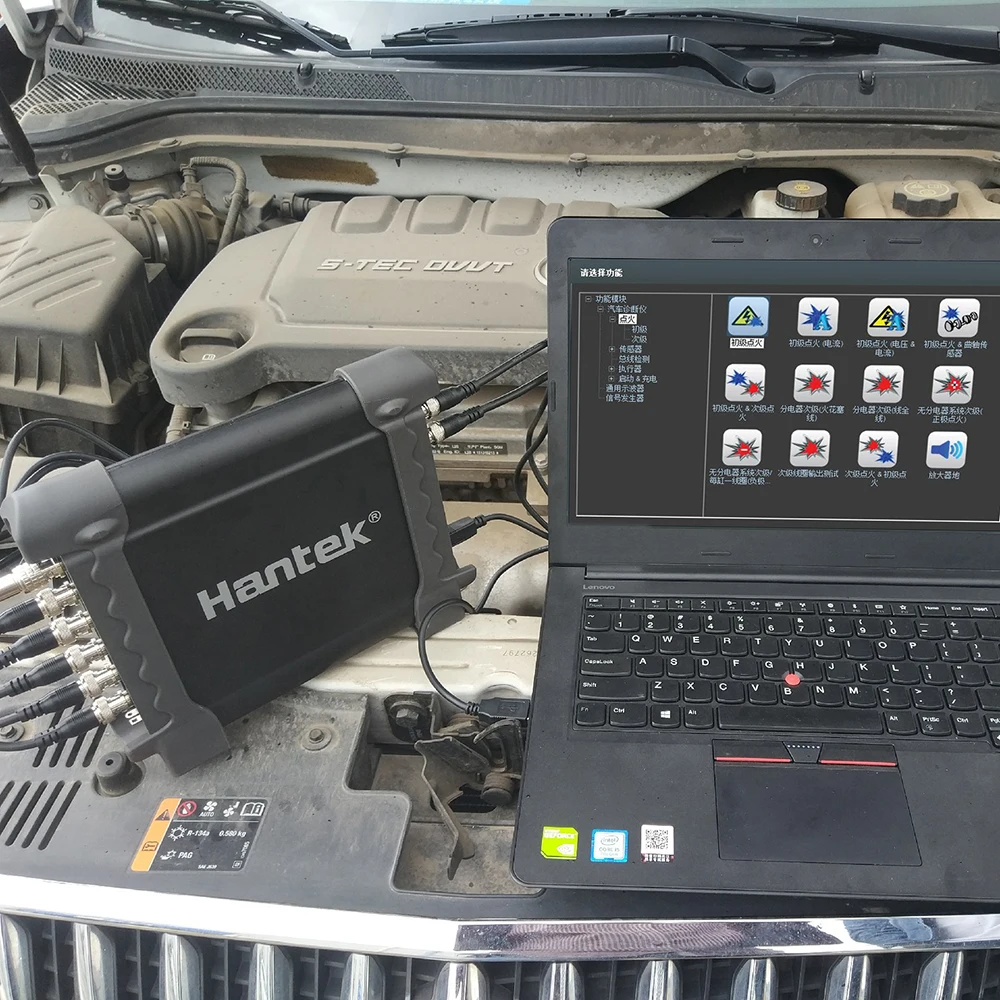

8 каналов осциллографа для тестирования транспортного средства. Более 80 типов автомобильной диагностической функции(Зажигание/датчик/Обнаружение шины/Перфорация/Схемы стартера и зарядкиИ т. Д.).
Функция поддержки видео, предоставляет видео помощь в диагностике, которую можно смотреть онлайн,
Результаты диагностики могут быть сгенерированы диагностическим отчетом., напечатаны или сняты скриншот нажатием одной кнопки, много методов для сохранения данных.
Поддерживается для записи сигнала в течение длительного времени. Он может имитировать распределительный вал и сигнал коленчатого вала.
Передача сигналов через USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;
Спецификация:
Диагностика транспортного средства
Диагностическая функция транспортного средства
Зажигание
Первичное зажигание (напряжение)
Первичное зажигание (ток)
Первичное зажигание (напряжение и ток)
Первичное зажигание (сенсер коленчатого вала)
Первичное зажигание и вторичное зажигание
Вторичный
Тип распределителя вторичного зажигания (заглушка)
Тип распределителя вторичного зажигания (King Lead)
Вторичный СОП (положительный)
Вторичный СОП или КПК (отрицательный)
Диагностический выход вторичной катушки
Вторичное зажигание и первичное зажигание
Датчики
Расходомер воздуха
Расходомер воздуха (горячий провод)
Расходомер воздуха (воздушный лопасть)
Датчик расхода воздуха (BOSCH Diesel)
Воздухозаборник PressureSensor (BOSCH Diesel)
Распределительный вал
Распределительный вал (Индуктивный)
Распределительный вал (переменный ток)
Распределительный вал (эффект Холла)
Распределительный вал (BOSCH Common Rail Diesel)
Коленчатый вал
Индуктивный Запуск коленчатого вала
Индуктивный коленчатый вал
Эффект Холла коленчатого вала
Датчик коленчатого вала и первичное зажигание
Дистрибьютор
Пикап дистрибьютора (эффект Холла)
Дистрибьютор Индуктивный пикап
Индуктивный Запуск дистрибьютора
Лямбда-датчики
Лямбда сенсор Титания
Фианит с датчиком Лямбда
Лямбда датчик циркония пред & пост кота
Положение дроссельной заслонки
Потенциометр положения дроссельной заслонки
Переключатель положения дроссельной заслонки
Переключатель дроссельной заслонки (Bosch Diesel)
Цифровой датчик скорости ABS
Аналоговый датчик скорости ABS
Температура охлаждающей жидкости (5 В)
Температура охлаждающей жидкости (GM/Vauxhall Simtec
Датчик крушения
Аналог карты
Цифровая карта
Датчик скорости дорожного движения с эффектом Холла
Педаль акселератора (Bosch Diesel)
Автобусная Диагностика
Автобус CAN
Вид данных CAN Bus
Целостность сигнала CAN Bus
CAN Bus LH длинный захват
Линь автобус
Линь автобус
Двигатель
Бензин
Одноточечный инжектор (напряжение)
Одноточечный инжектор (ток)
Многоточечный инжектор (напряжение)
Многоточечный инжектор (ток)
Напряжение и ток инжектора
Ток инжектора и первичное зажигание
Дизель
Common Rail Diesel (ток)
Инжектор Bosch CDi 3 (ток)
Инжектор Bosch дизель (холостой ход)
Инжектор Bosch дизель (ускорение)
Дизельные светящиеся пробки
Электронный топливный насос
Соленоидный клапан из углеродистой канистры
ERG электромагнитный клапан рециркуляции
Пример шагового двигателя 1
Пример шагового двигателя 2
Клапан контроля скорости холостого хода (поворотный)
Клапан контроля скорости холостого хода (Электромагнит)
Сервомотор дроссельной заслонки (на холостом ходу)
Сервомотор дроссельной заслонки (ускорение)
Bosch CDi3 клапан управления количеством
Клапан регулятора давления Bosch CDi3
Вентилятор охлаждения с переменной скоростью
Вентилятор охлаждения с переменной скоростью
Переменный распределительный клапан
Запуск и зарядка
Цепи зарядки
Ток/напряжение цепей зарядки
Цепи зарядки ток/напряжение Пуск 24 В
Цепи зарядки ток/напряжение холостого хода 24 В
Цепи зарядки генератор переменного тока пульсации/диод диагностики
Относительный компрессионный бензин
Относительное сжатие дизельного топлива
Падение пускового напряжения
Общий осциллограф

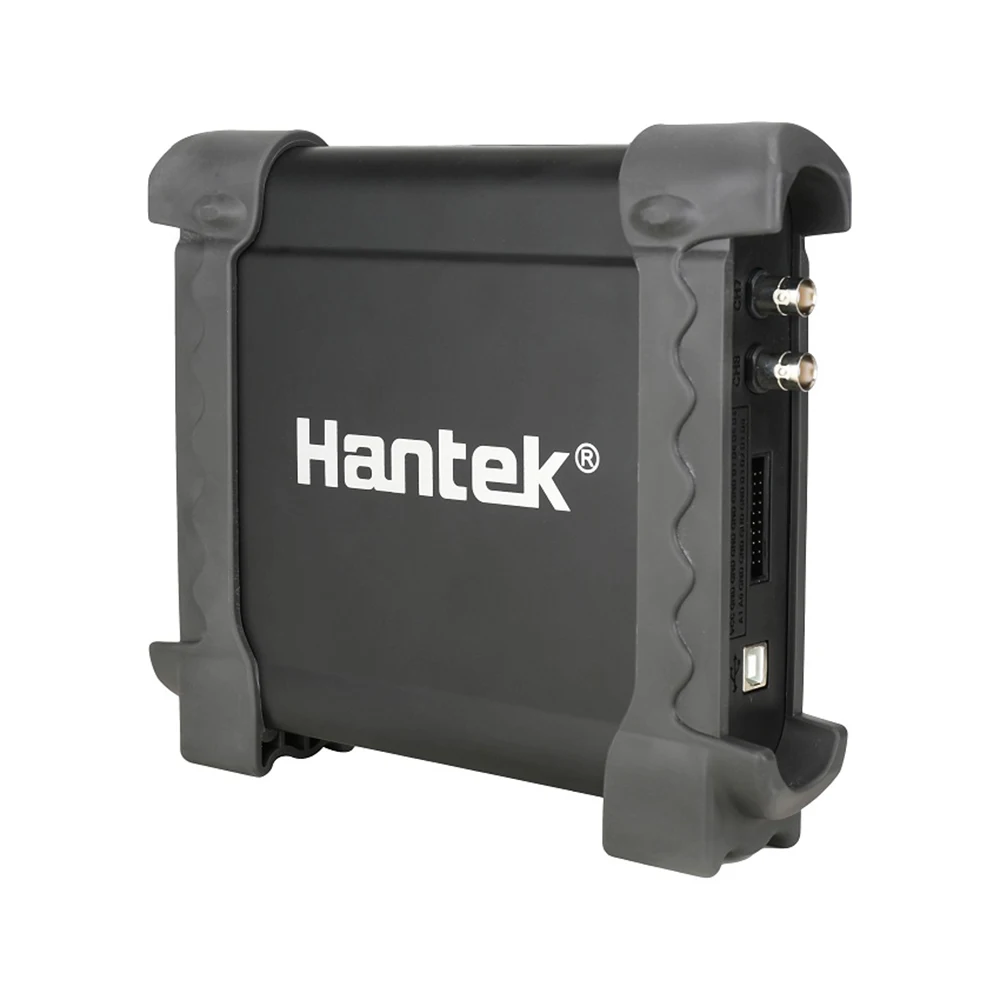

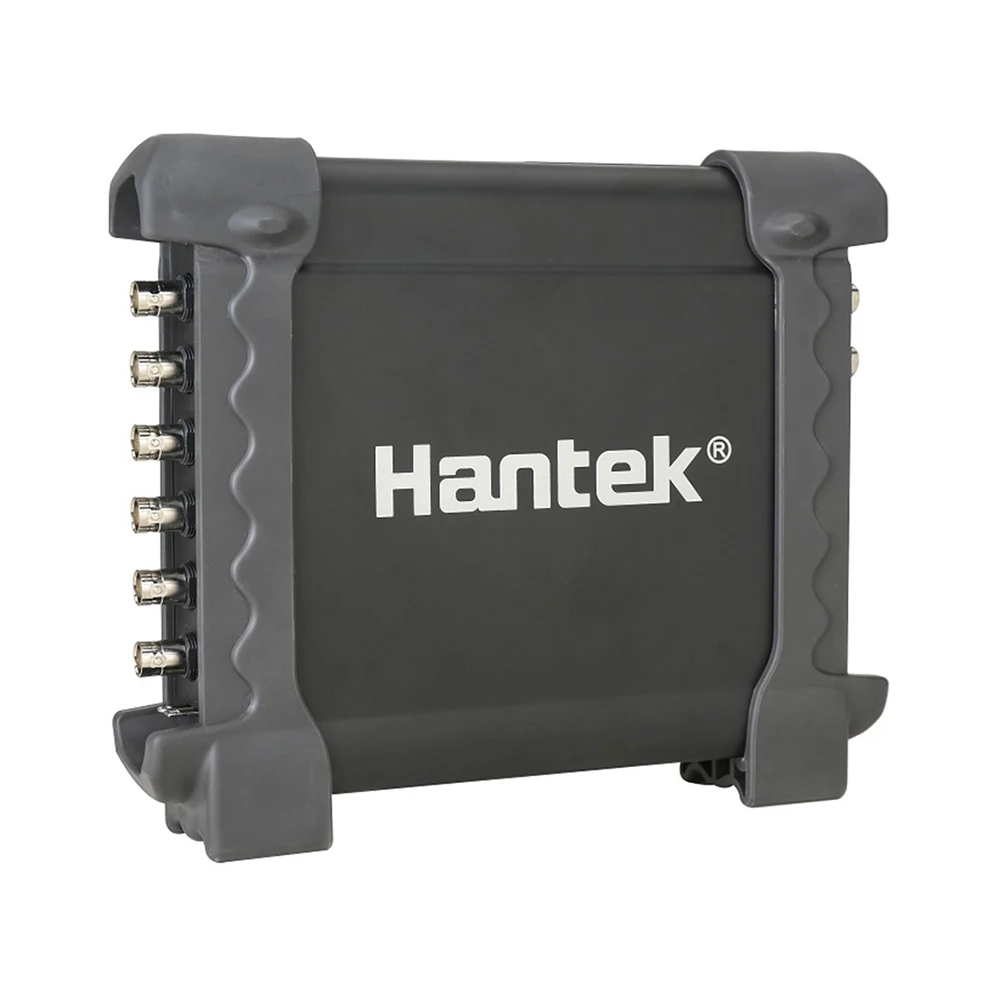

Модель
Hantek1008C
Аналоговый канал
8
Входное сопротивление
Сопротивление: 1MΩ
Входная чувствительность
От 10 мВ/див до 5 В/Див
Входное соединение
Постоянный ток
Разрешение
12 бит
Глубина памяти
4K
Макс. Вход
400 В (пик постоянного тока + переменного тока)
Частота выборки в реальном времени
2.4MSa/s
Время BaseRange
1ns/div до 20000s/div (1-2-5последовательностей)
Точность временной базы
± 50ppm
Источник запуска
CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8
Режим запуска
Кромка
Вход оси X
CH1
Входной сигнал оси Y
CH2
Измерение напряжения
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot
Измерение времени
Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл
Измерение курсоров
Горизонтальный, вертикальный, трек, режимы автоматического измерения
Процесс сигнала формы волны
+,- , X, ÷, FFT, Invert
Диапазон напряжения
От 10 мВ до 5 В/div @ x 1 зонд
От 100 мВ до 50 В/div @ x 10 зонд
10 в до 5000 в/div @ x 1000 зонд
100 В до 50000 в/div @ x 10000 зонд
От 200 мВ до 100 в/div @ 20:1
Диапазон тока
100 мА до 50.0a/div @ CC65(20A)
1000mA to500.0A/div @ CC65(65A)
1A to100.0A/div @ CC650(60A)
1A to200.0A/div @ CC1100(100A)
10A to2000.0A/div @ CC1100(1100A)
FFT
Прямоугольная, Hanning, Hamming, Blackman Window
Математика
Сложение, вычитание, умножение, деление
Интерфейс
USB 2,0 (полная скорость)
Мощность
Не требуется дополнительный источник питания
Размеры
190x167x35 (мм)
Вес
0,63 кг
Датчик зажигания высокого давления
1.
Генератор Программного сигнала
Канал
8CH
Выходной уровень
LVTTL
Частотный диапазон
0-250 кГц

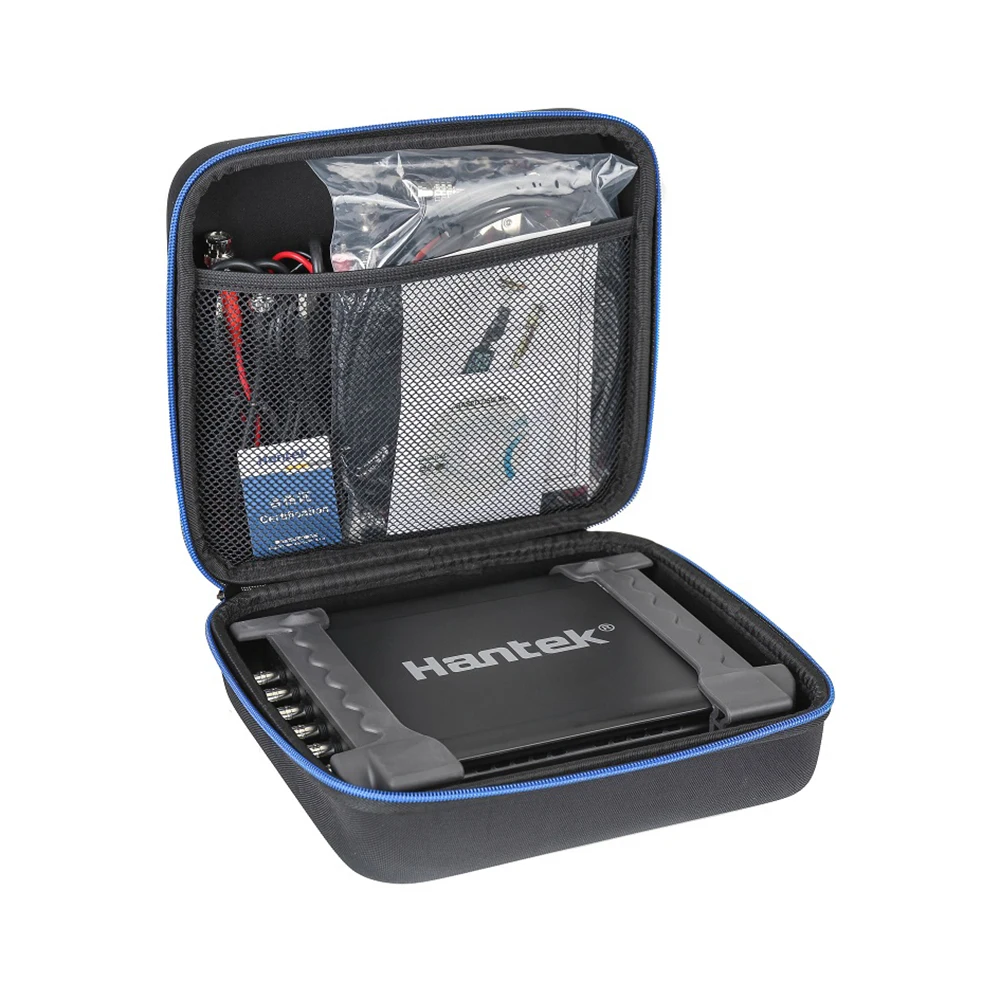

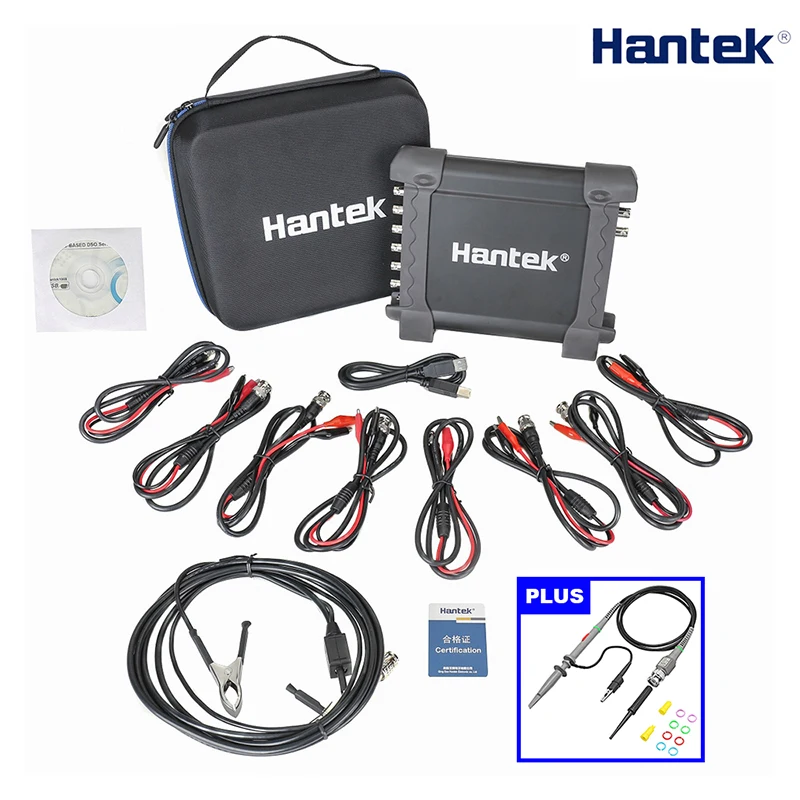

Посылка
1 х 1008c DAQ осциллограф
1 х HT25 Зонд высокого напряжения
8 x зондов крокодила
1 х USB кабель
1 CD (драйвер и т. д.)
