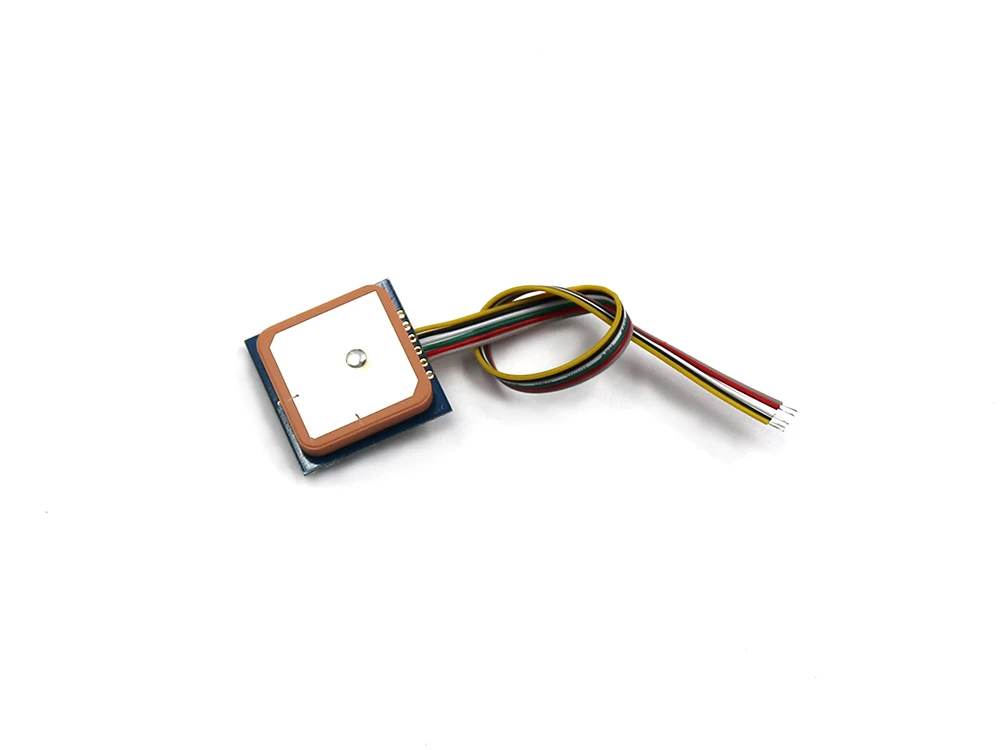

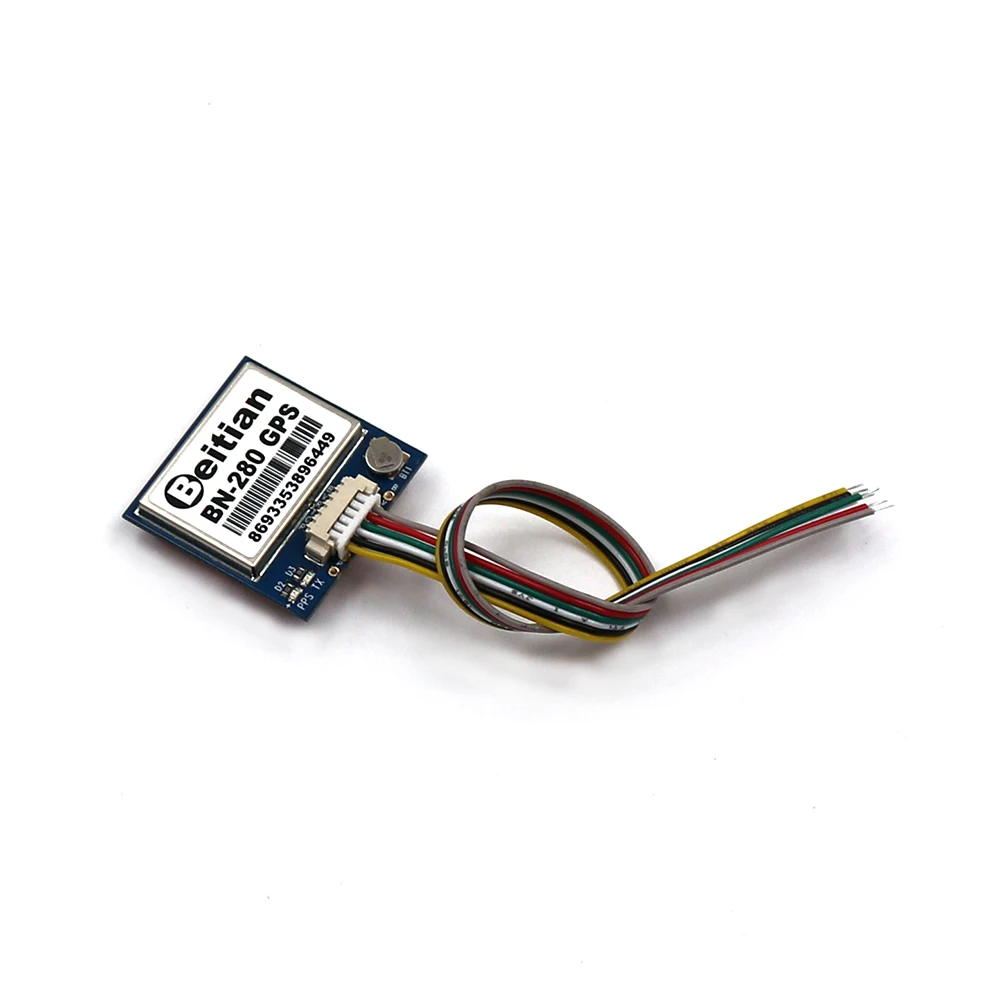

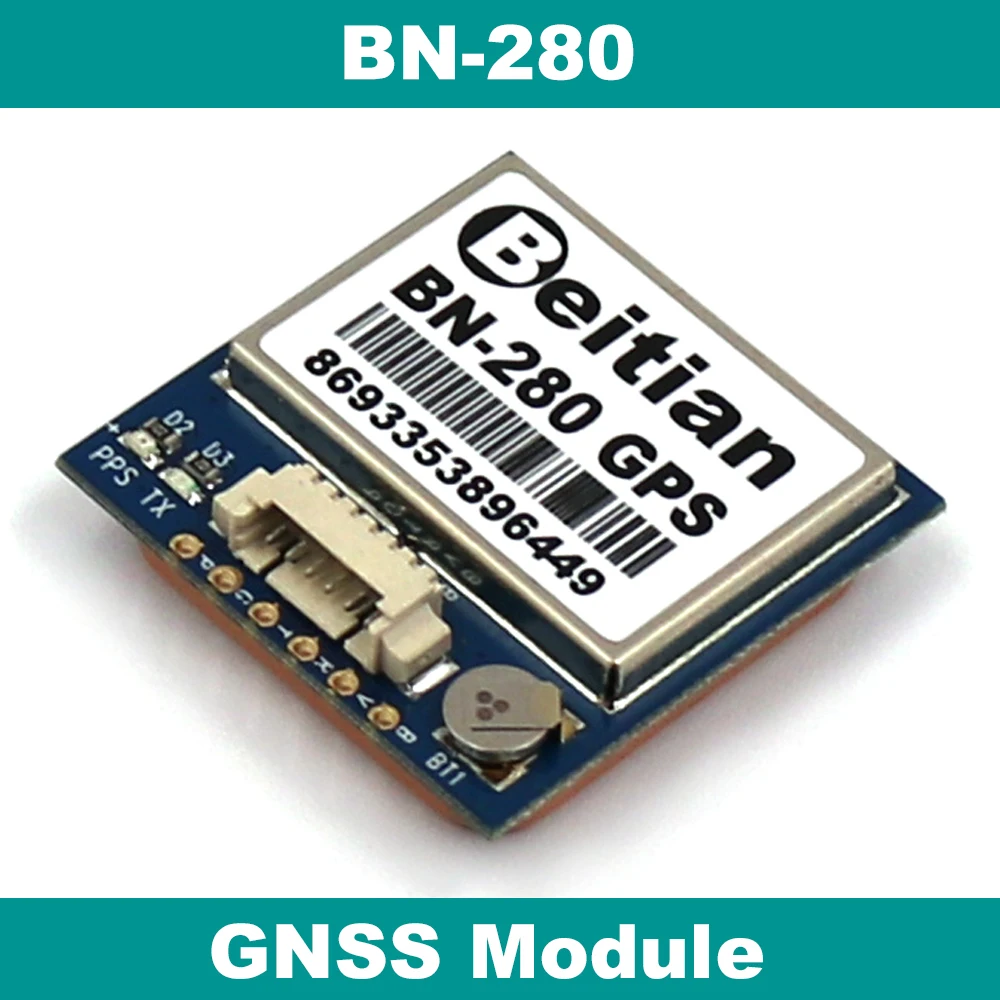

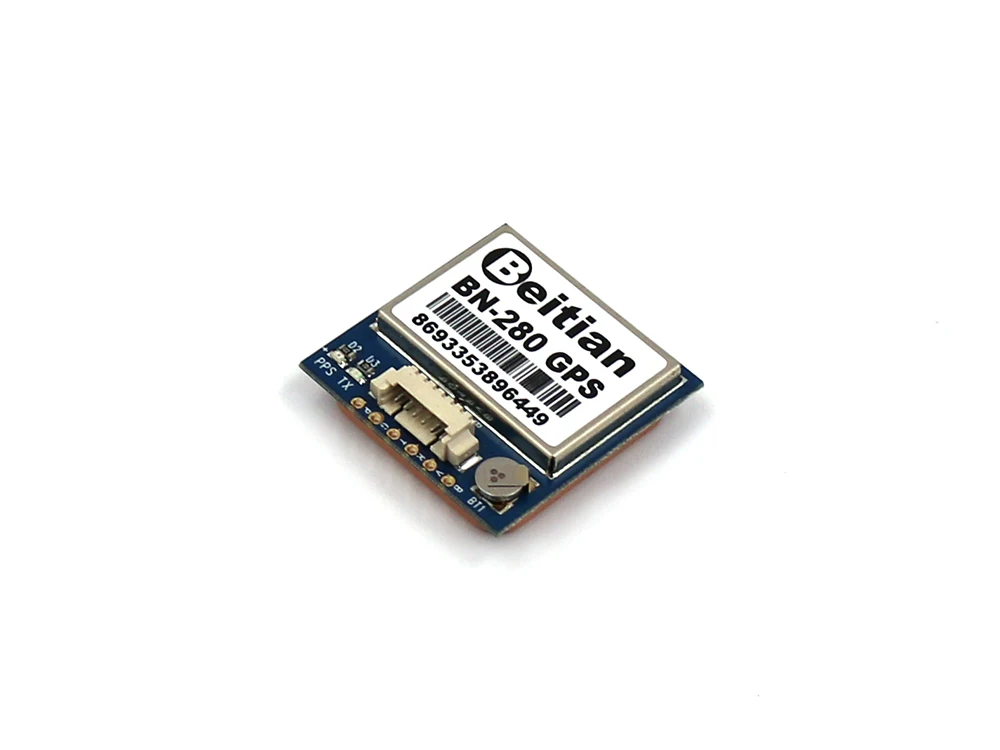

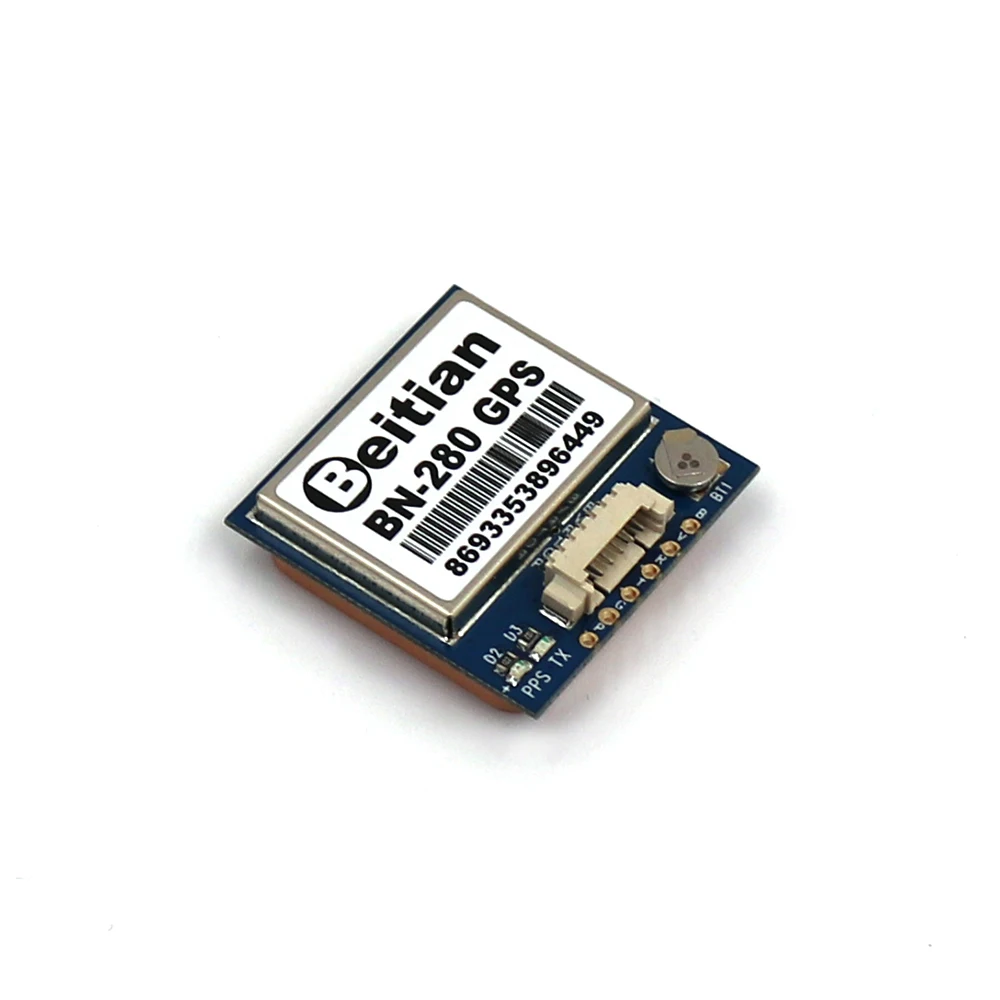

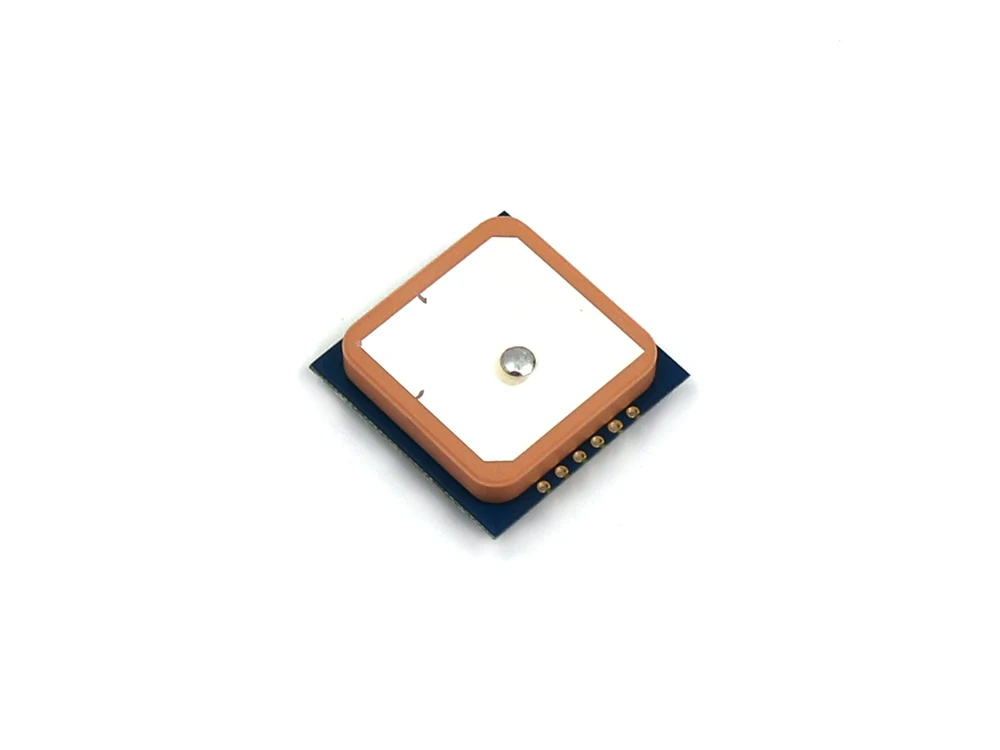

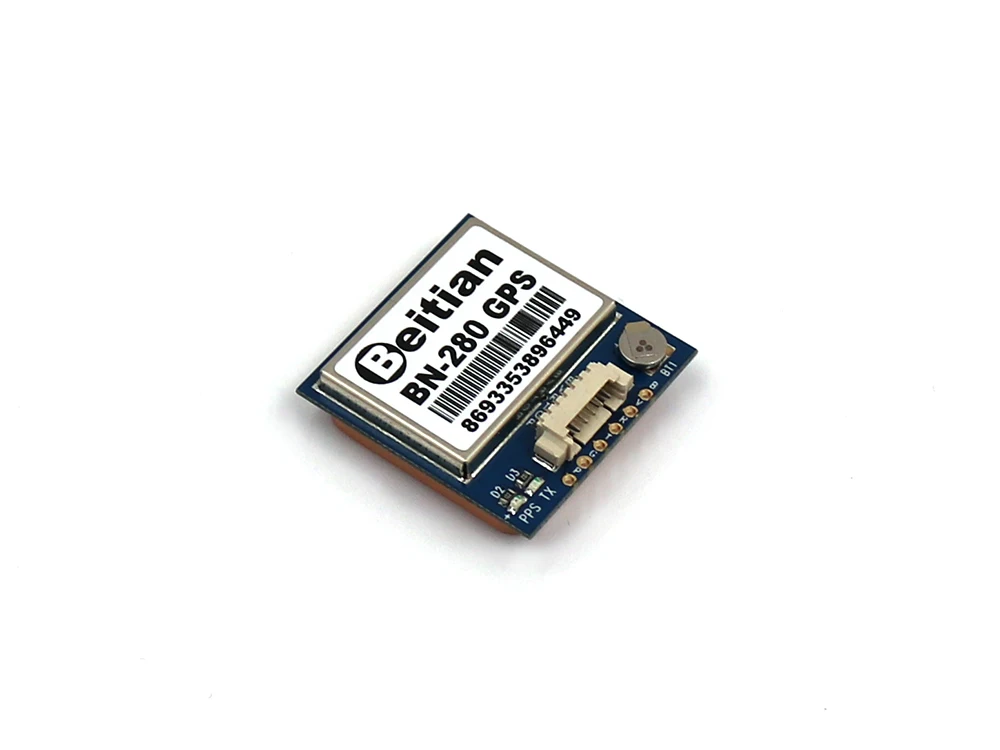

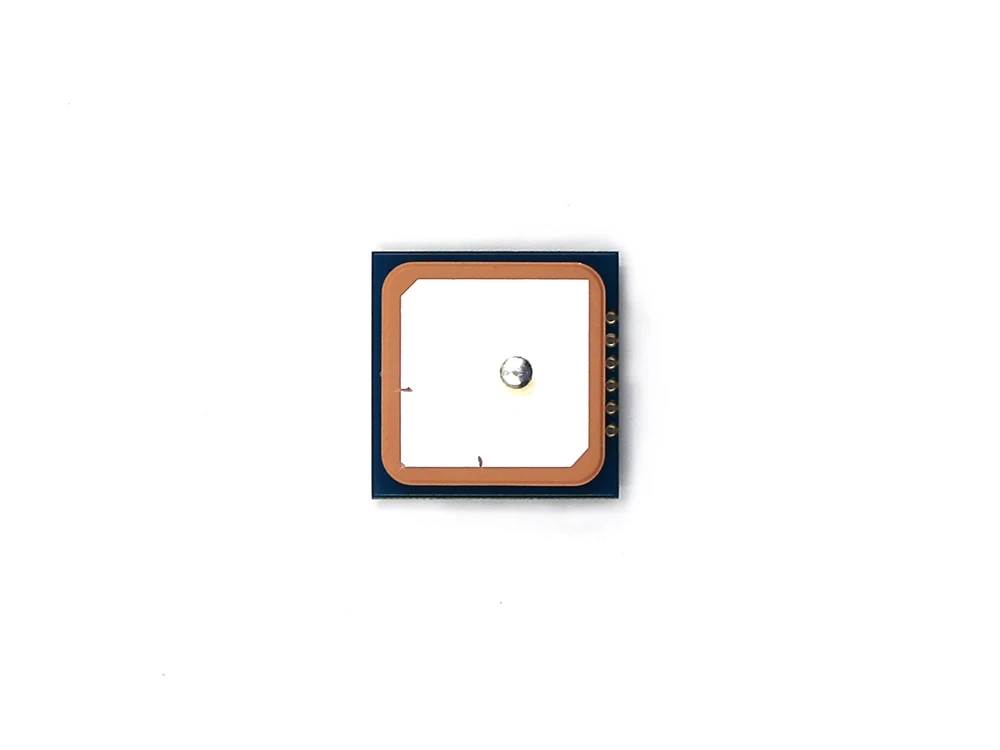

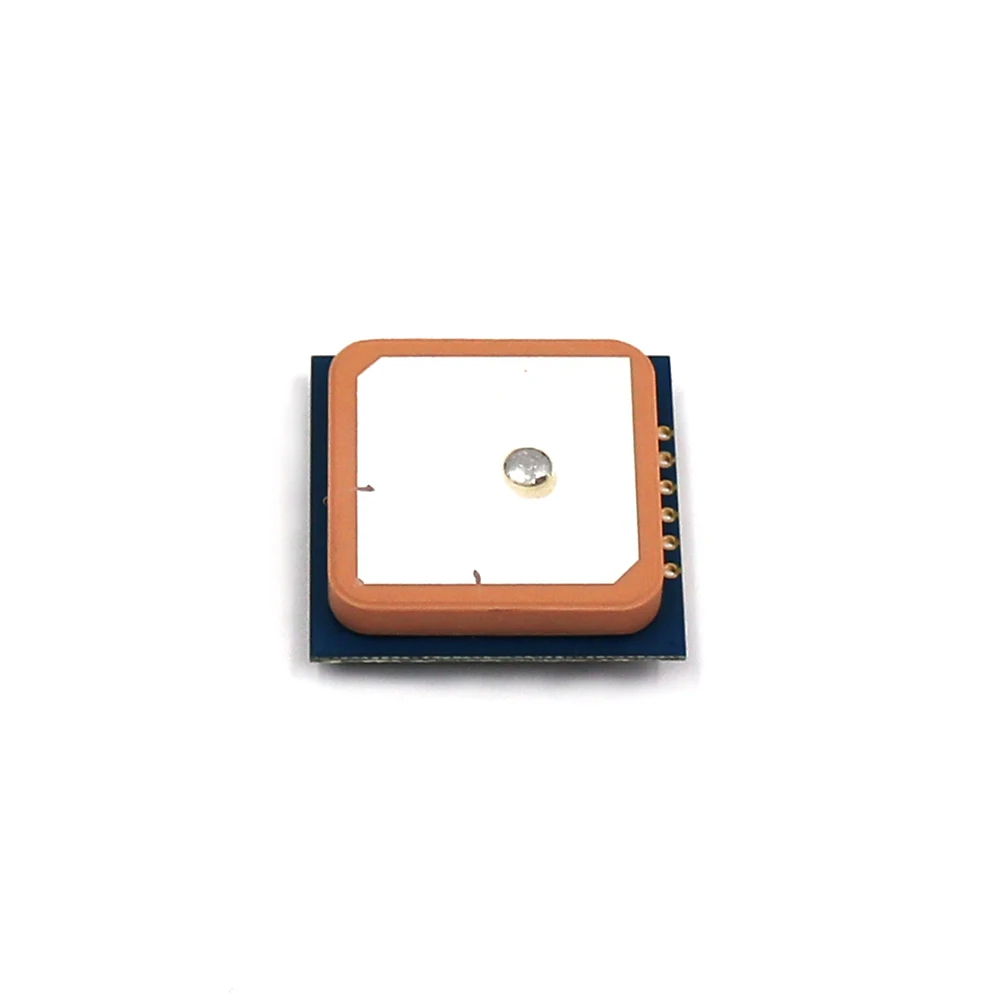

BEITIAN G-MOUSE UART TTL уровень GPS GLONASS двойной GNSS модуль с 4M FLASH BN-280

Модель: GPS-модуль BN-280

Особенности:

Иитем

Описание

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 канала поиска

Чувствительность

Отслеживание

-ДБм

Повторное приобретение

-160 дБм

Холодный старт

-148 дБм

Горячий старт

-156дбм

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS активирован (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Время

1 мкс синхронизируется со временем GPS

Время приобретения

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Вывод данных

Скорость поддержки

От бит/с до бит/с, по умолчанию бит/с

Уровень данных

Уровень TTL

Протокол данных

NMEA-0183

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

Вспышка 4M, постоянное хранение конфигурации

Рабочие пределы

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Потребляемая мощность

VCC

Напряжение постоянного тока 3,6-5,5 В, стандартное: 5,0 в

Ток

Захват 50 мА/5,0 в

Механические характеристики

Размер

28 мм * 28 мм * 8 мм

Вес

11,8 г

Разъем

6-контактный разъем 1,25 мм

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

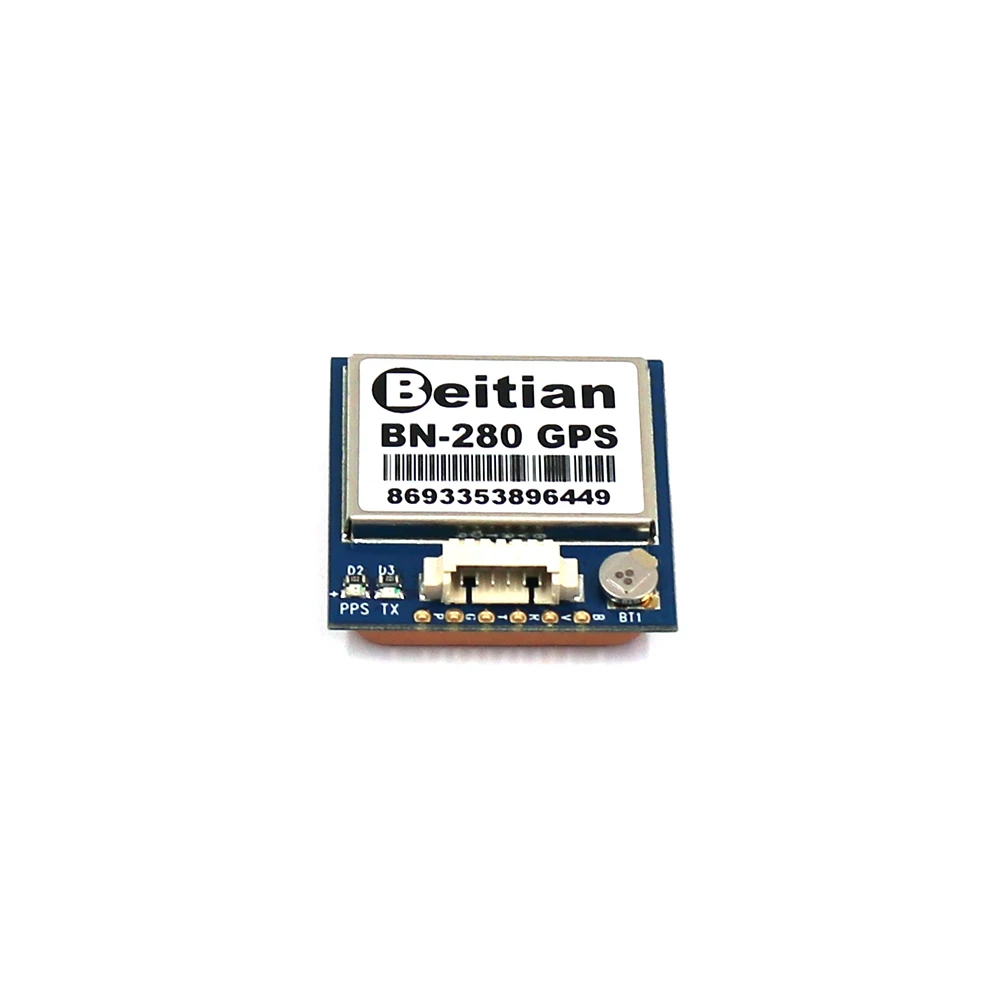

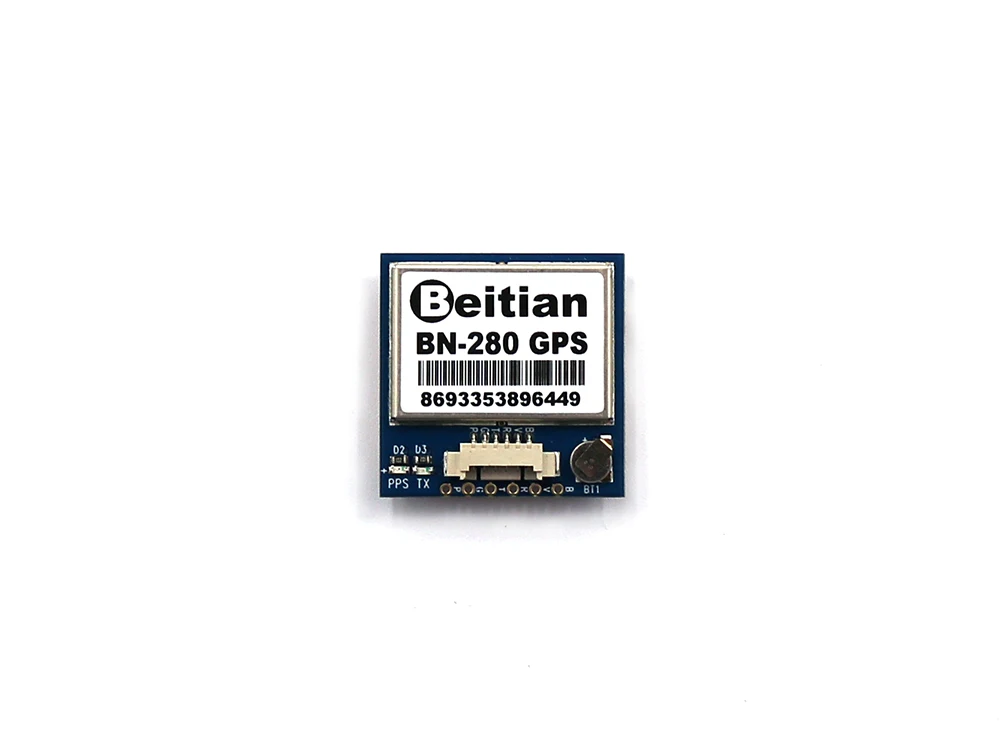

Светодиодный

Встросветодиодный

Светодисветодиодный TX: синий. Выход данных, светодиод TX мигает

Светодисветодиодный PPS: красный. Светодисветодиодный PPS не горит, когда GPS не зафиксирован, мигает, когда зафиксирован

Описание контакта:

Булавка

Имя контакта

I/O

Описание

1

1 ППС

О

1 импульс в секунду при фиксации 3D

2

GND

G

Земля

3

TX

О

Вывод последовательных данных TTL.

4

RX

I

Последовательный ввод данных TTL.

5

VCC

I

Вход питания постоянного тока 3,6-5,5 В, типичный: 5,0 в

6

Ботинок

I

Н. К.

Образец вывода сообщений NMEA:

$ GNRMC, 073114,00, A, 2237,56240, N, 11401,59614, E,1.329,21, 11,020916, A,V * 37

$ GNVTG, 21,11, T, M, 1,329, N, 2,462, K,A * 1B

$ GNGGA, 073114,00, 2237,56240, N, 11401,59614, E,1,12, 0,78, 112,9, M,-2,5, M, * 54

$ GNGSA,A,3,19,05,02,06,17,12,09,13, 1,48, 0,78, 1,26, 1*01

$ GNGSA,A,3,69,83,84,70,68,82, 1,48, 0,78, 1,26, 2 * 0E

$ GPGSV,4,1,13,02, 46340, 36,05, 52254, 37,06, 42041, 41,09, 22053, 40,0 * 6E

$ GPGSV,4,2,13,12, 32282, 35,13, 13185, 33,17, 36131, 37,19, 57119, 44,0*66

$ GPGSV,4,3,13,20, 03237, 23,00,038, 25,09,311,19,42,51,128,32,0*60

$ GPGSV,4,4,13,50, 46123, 33,0*50

$ GLGSV,2,1,08,68, 25027, 39,69, 78011, 36,70, 40213, 43,74, 00259, 0*78

$ GLGSV,2,2,08,82, 06124, 36,83, 46085, 44,84, 44358, 41,85, 05324, 14,0*74

$ GNGLL, 2237,56240, N, 11401,59614, E, 073114,00, A,A * 7C

Он имеет контакт 1PPS, который может выводить импульс в секунду после фиксации. Модуль GPS оснащен крассветодиодный дом и, после позиционирования, мигает с выходом импульса 1PPS.

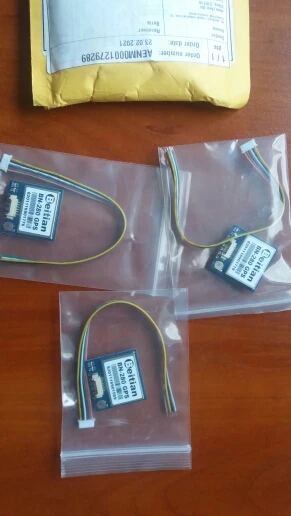

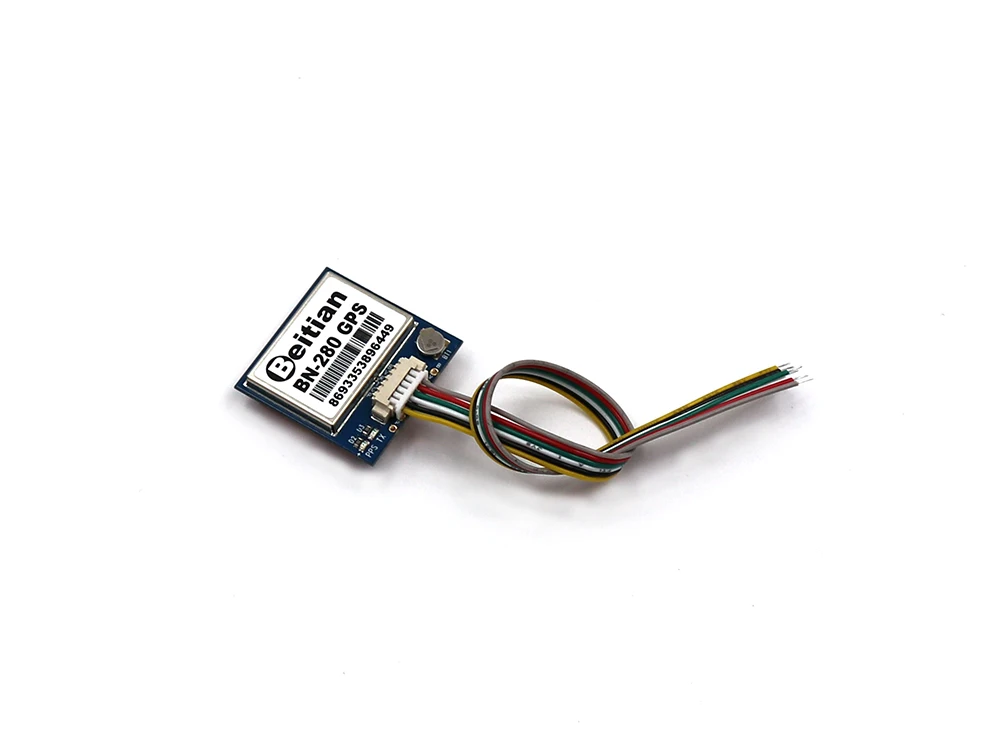

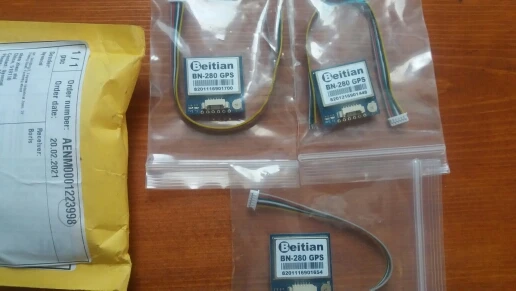

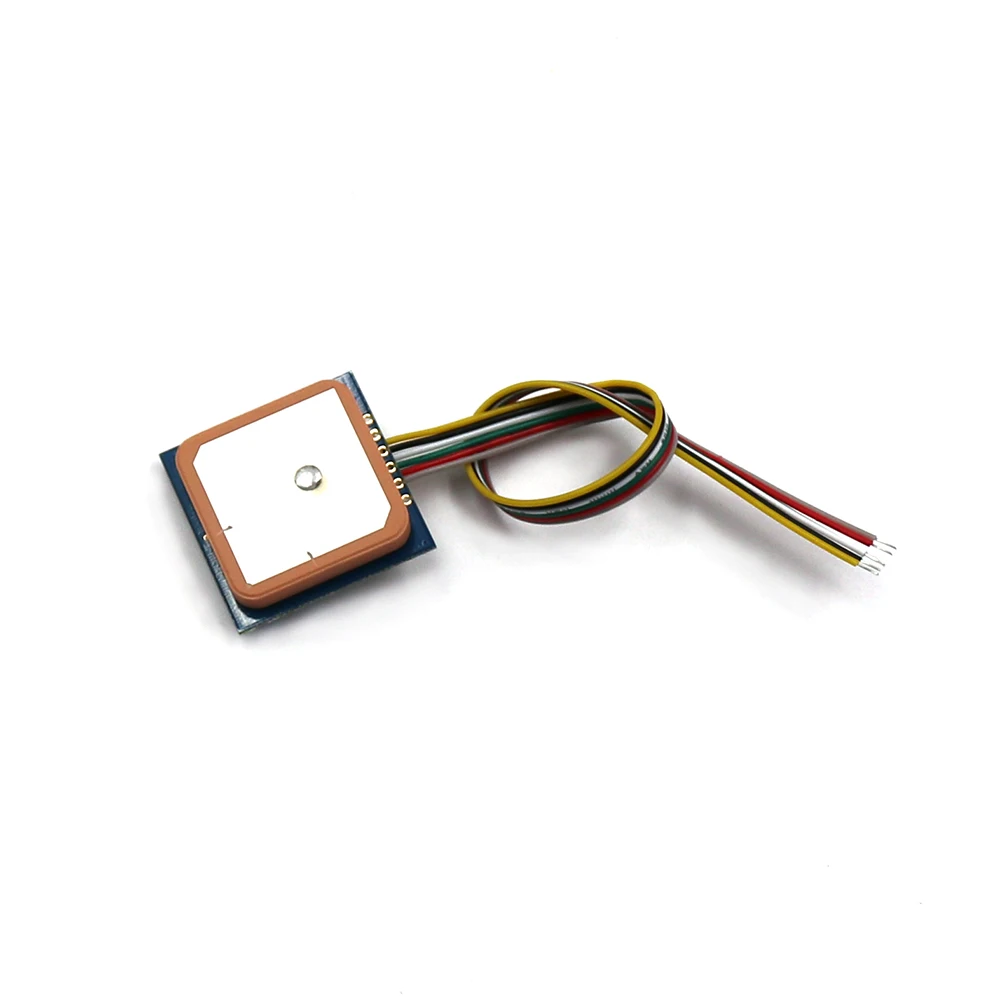

Купите модуль GPS и дайте 15 см кабель бесплатно.
