5V 1 2 4 8 Channel SSR G3MB-202P Solid State Relay Module 240V 2A Output with Resistive Fuse For ARDUINO Diy Kit

Описание товара:

1. 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.

2. Размер:

1 способ: 25*34*25 (длинный * широкий * высокий)

2 способа: 55*33*25 (длинный * широкий * высокий)

4 способа: 57*55*25 (длинный * широкий * высокий)

8 способов: 106*56*25 (Д * Ш * В)

3. Входная мощность: 5 В постоянного тока (160 мА)

4. Входное контрольное напряжение сигнала:

Высокий уровень модуль: (0-2,5 V состояние реле низкого уровня)

(3,3-5V состояние высокого уровня реле)

Низкий уровень модуль: (0-2,5 V состояние реле низкого уровня в выключенном состоянии)

(3,3-5V состояние высокого уровня реле)

5. Есть 2,54 булавки и синий KF301 терминала линии управления элементах обеспечивается повышенное удобство.

Входная секция:

DC +: подключите источник питания положительным (в соответствии с напряжением реле)

DC-: подключите источник питания отрицательным

CH1: 1 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

CH2: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

CH3: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

CH4: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

Высокое и низкое значение:

Триггер высокого уровня относится к стороне триггера сигнала (IN), а отрицательный источник питания имеет положительное напряжение между положительным и источником питания, как правило, подключается к стороне триггера, когда триггерное боковое напряжение или триггер достигают триггерного напряжения, реле тянется.

Низкоуровневый триггер относится к напряжению между сигнальным триггерным терминалом и отрицательным терминалом источника питания OV, или напряжение триггерного терминала ниже, чем напряжение положительного терминала источника питания. Когда напряжение достаточно низкое для запуска, реле вытягивается, отрицательная сторона источника питания подключена к триггерной стороне триггера, так что реле тянется.

Электрические параметры:

Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока

1 канал 5V 0mA 12.5mA 0-2,5 V 2mA

2 5V 0mA 22.5mA 0-2,5 V 2mA

4 5V 0mA 48mA 0-2,5 V 2mA

4 5V 0mA 102mA 0-2,5 V 2mA

Руководство по эксплуатации:

1. Блок питания: мощность должна быть постоянного тока, напряжения и напряжения реле, чтобы соответствовать

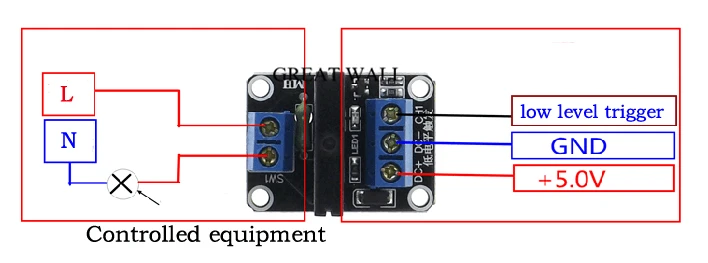

2. Метод подключения:

Когда ТРИГГЕРНАЯ сторона уровня триггера сигнала, реле будет подключено, устройство имеет электричество и работает

Меры предосторожности:

1. Блок питания: Питание должно быть DC, 5 в источник питания

2. Модуль управления клеммой напряжения: Этот модуль может использоваться только для контроля переменного тока, не может контролировать постоянный ток.
