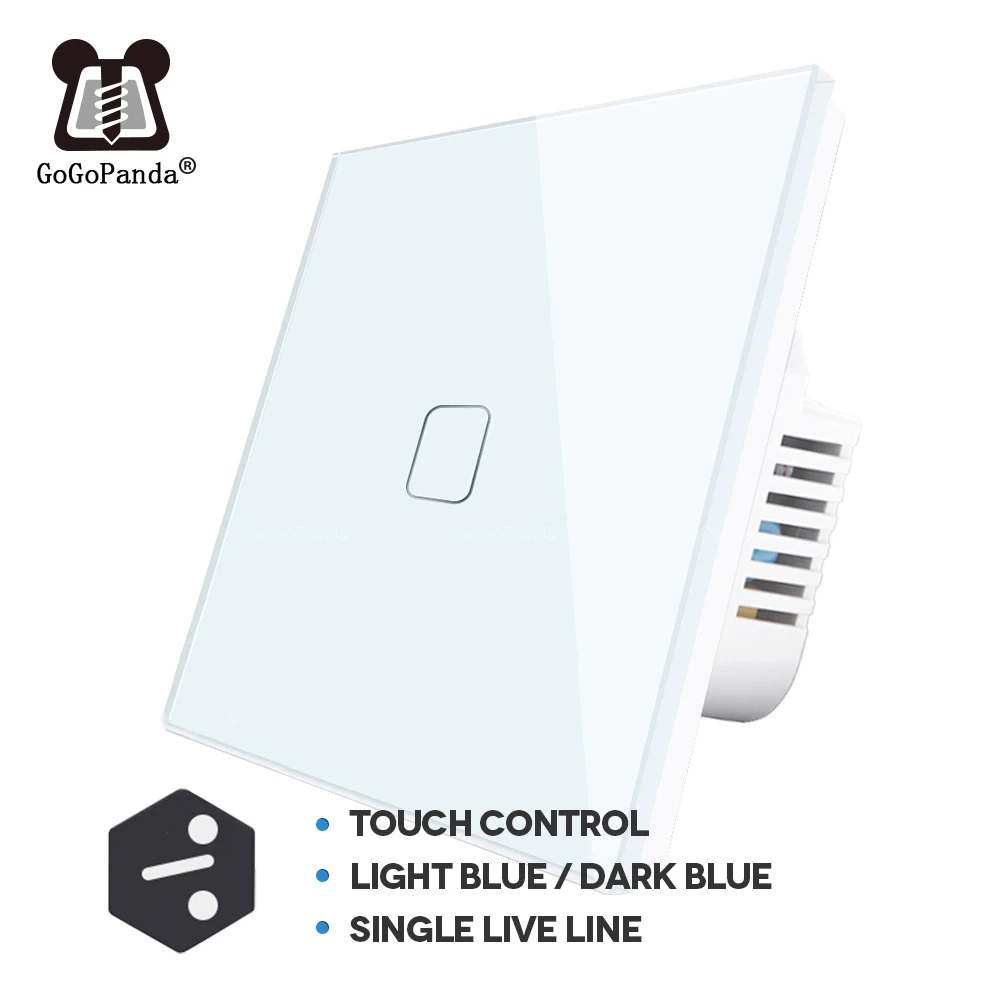

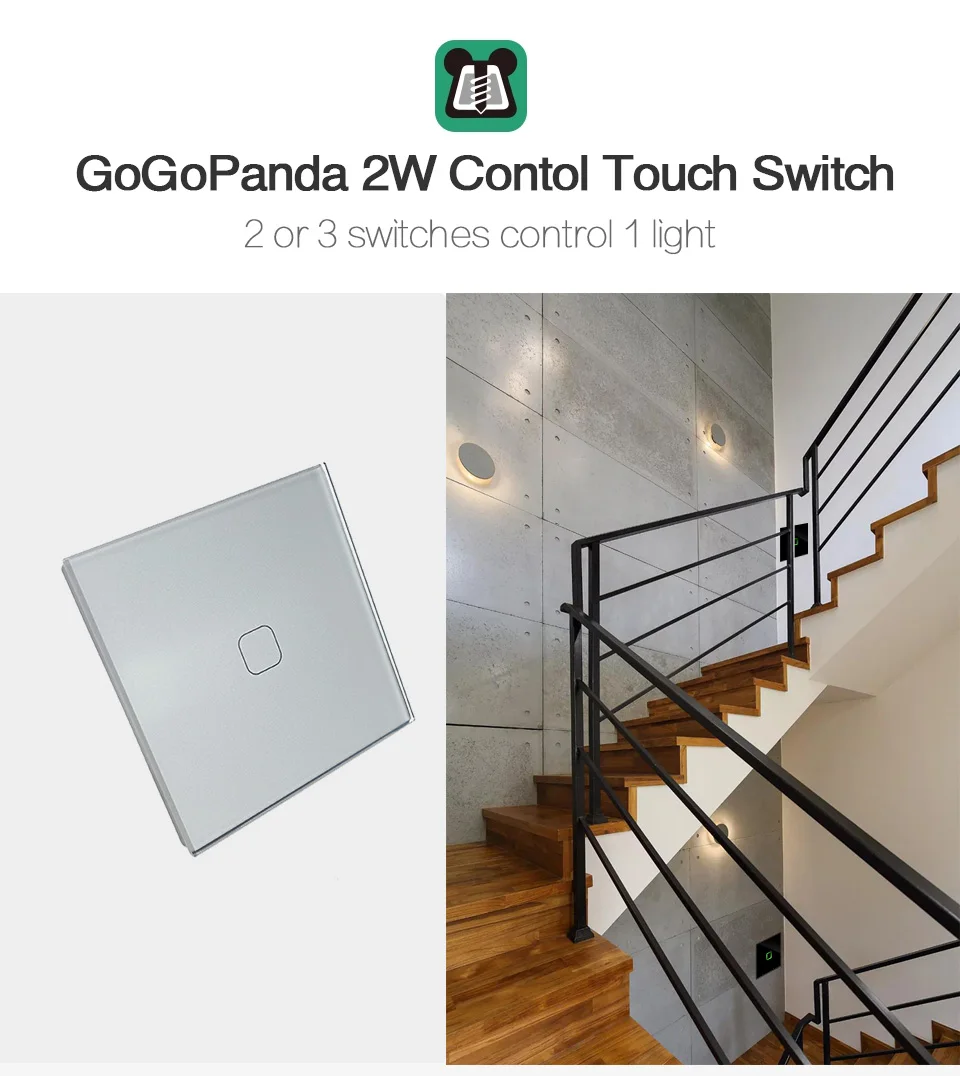

Сенсорный переключатель настсветильник щения для лестницы, стеклянная панель

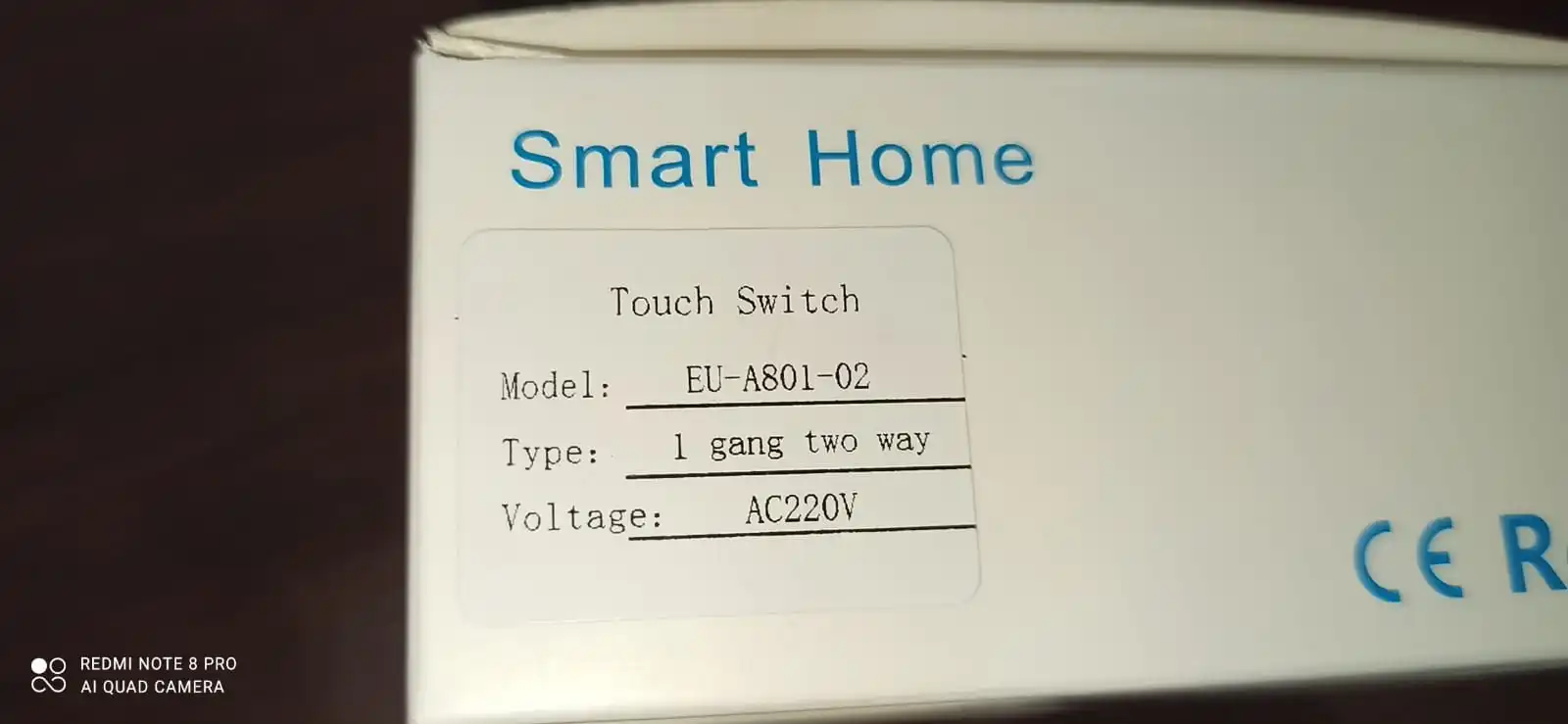

Модель

SK-A801-02EU

SK-A802-02EU

SK-A803-02EU

Контрольная группа

1 банда 2way

2 банды 2way

3 банды 2way

Номинальное напряжение

AC110V/AC220V

Номинальная мощность

<1000 Вт

<2000 Вт

Номинальная частота

50 Гц/60 Гц

Источник питания

Одиночная прямая линия

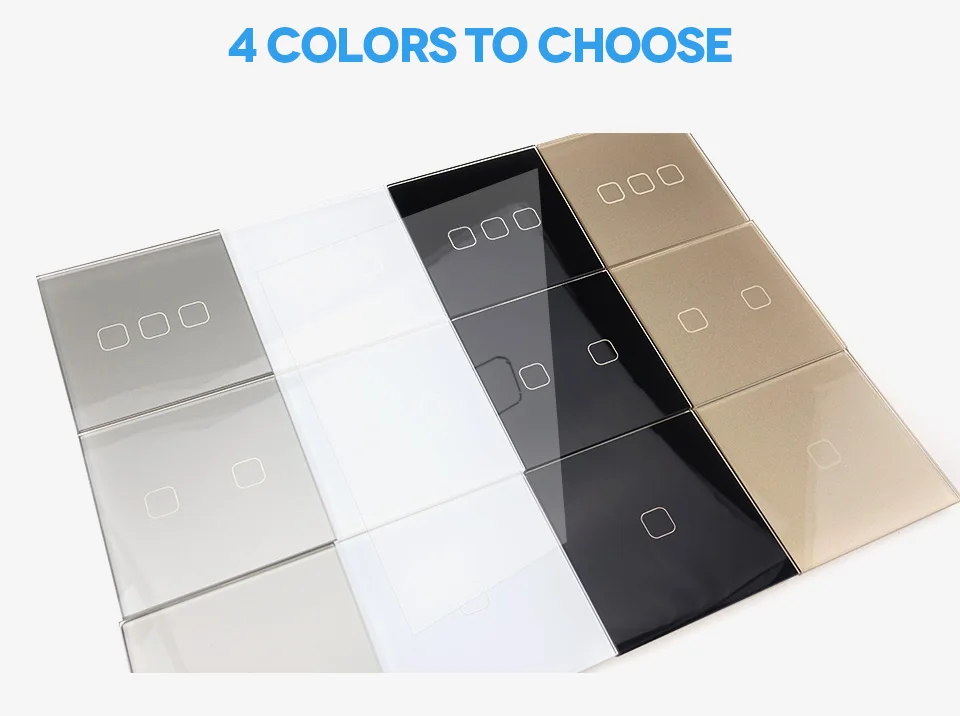

Материал панели

Кристальная стеклянная панель, высококачественный огнезащитный чехол для ПК

Самостоятельное энергопотребление

≤0.1ма

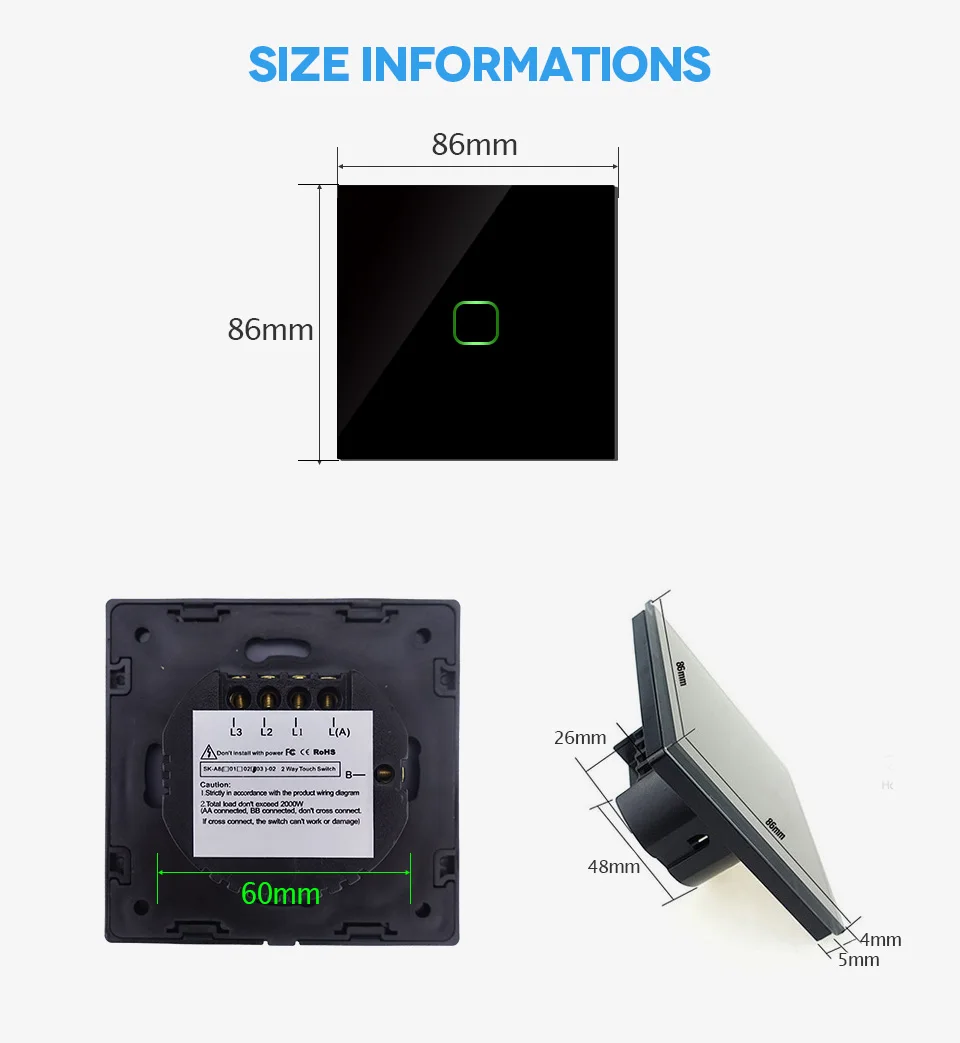

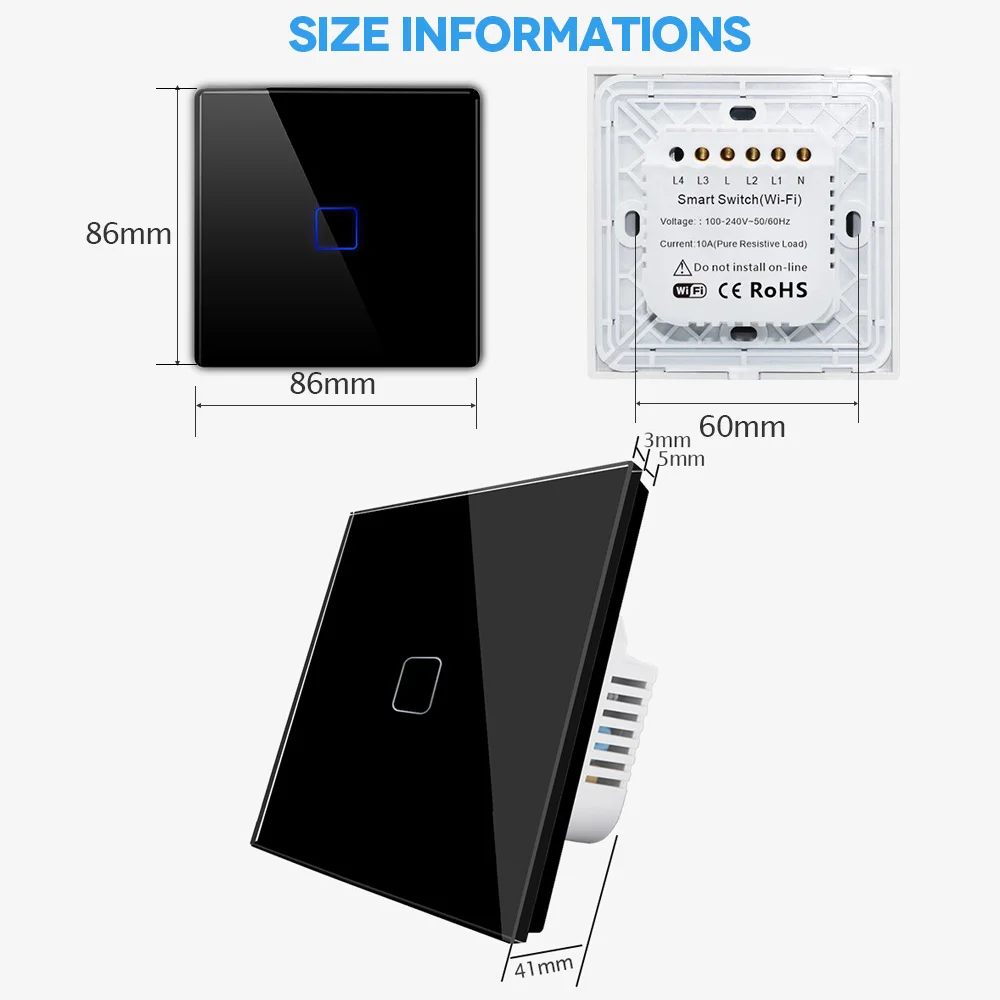

Размеры

86*86*33 мм

Серия A8 (высокая мощность) Каждая нагрузка составляет более 5 Вт, менее 1000 Вт, общая нагрузка не превышает 300 Вт;

Пожалуйста, внимательно прочитайте детали установки.

Производители не будут нести ответственность за любые операции по отказу, не следуя instrustiOns

Особое внимание:

1. Не устанавливайте с питанием.

2. Строго в соответствии с схемой проводки продукта.

3. Переключатель электропроводки:

"Великобритания"Стандартный тип, размер: 75 мм * 75 мм * 50 мм

"US"Стандартный тип, размер: 115Мм * 60Мм * 50 мм

"UK" стандартный тип, размер: 76Мм * 71Мм * 63Мм

4. для первого сенсорного теста без стеклянной панели, пожалуйста, отключите питание после первого теста, затем закрепите сенсорный выключатель и защитную стеклянную панель, снова включите, и управляйте сенсорной панелью через 5 секунд

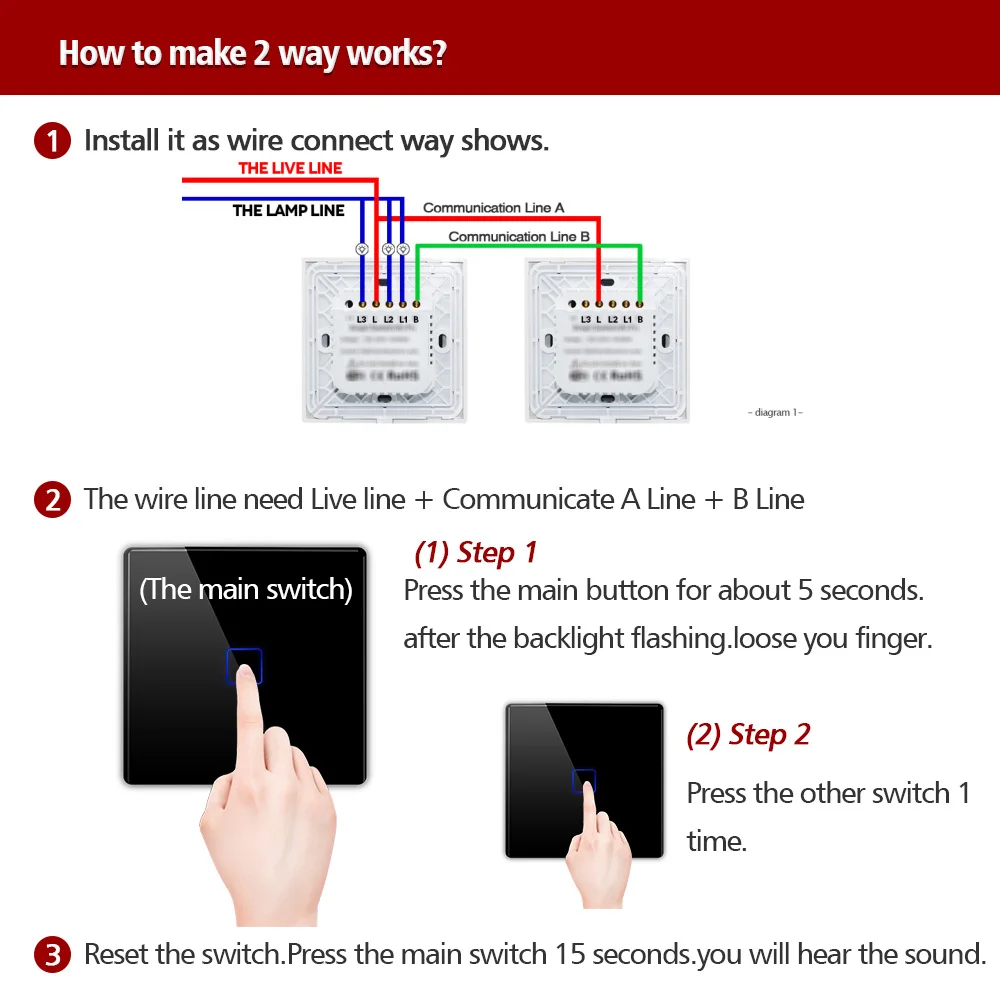

I Inatallation шаги

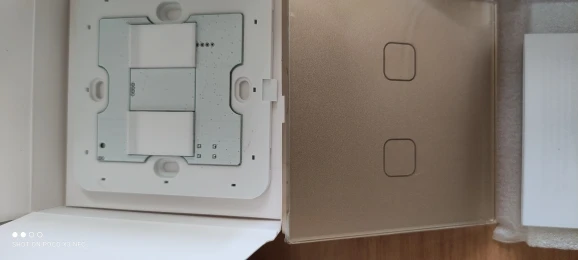

1. Отвертка в положении открытия, поверните открытую панель

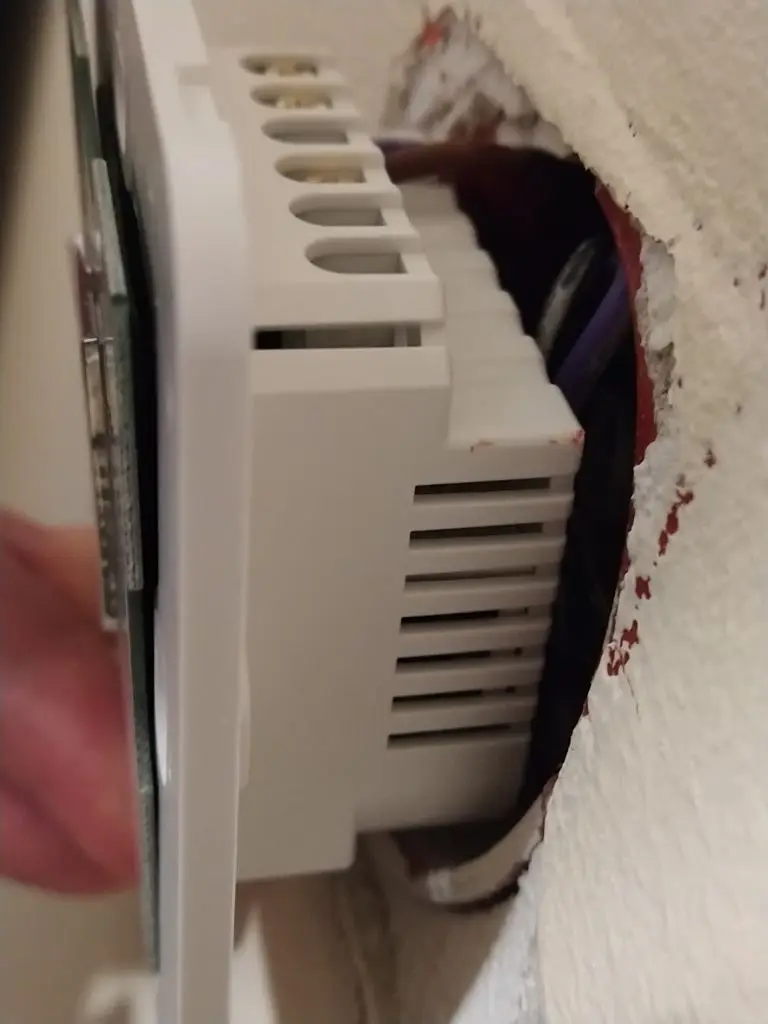

2. Поместите сенсорный выключатель в установочную коробку с двумя фиксированными винтами.

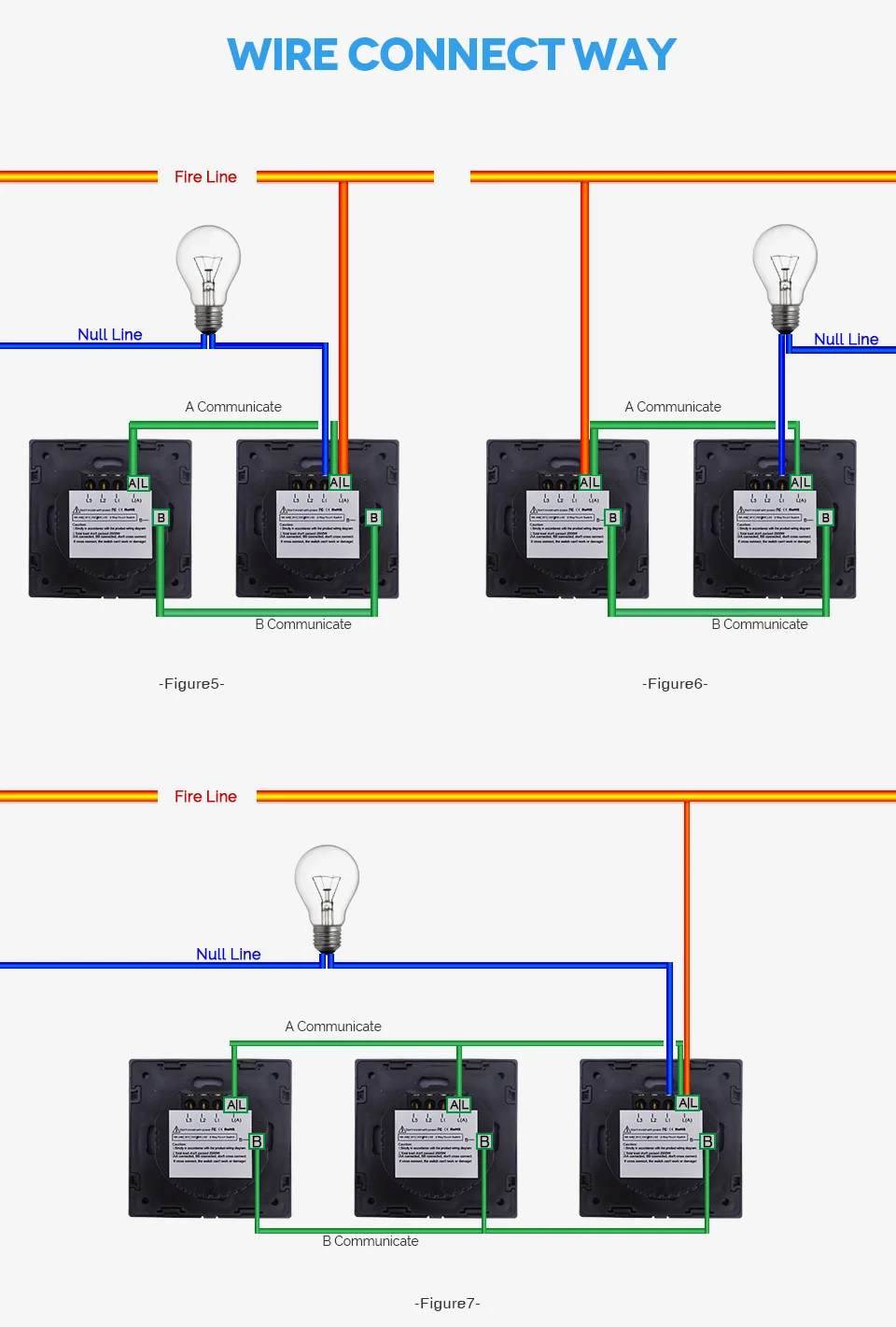

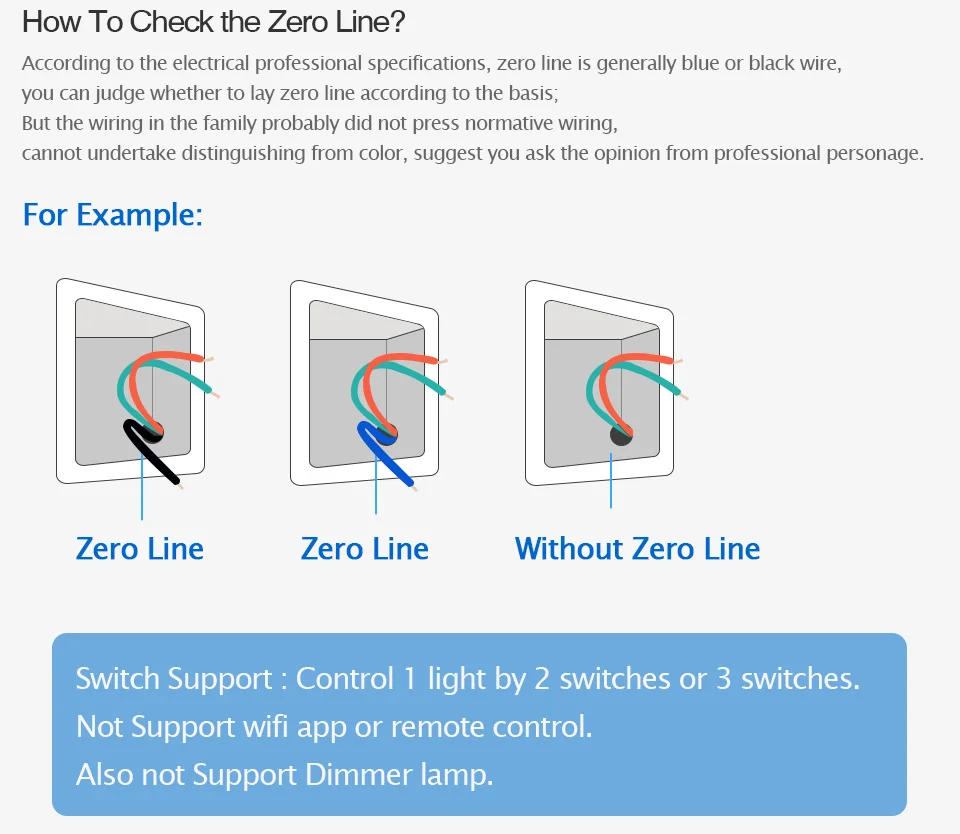

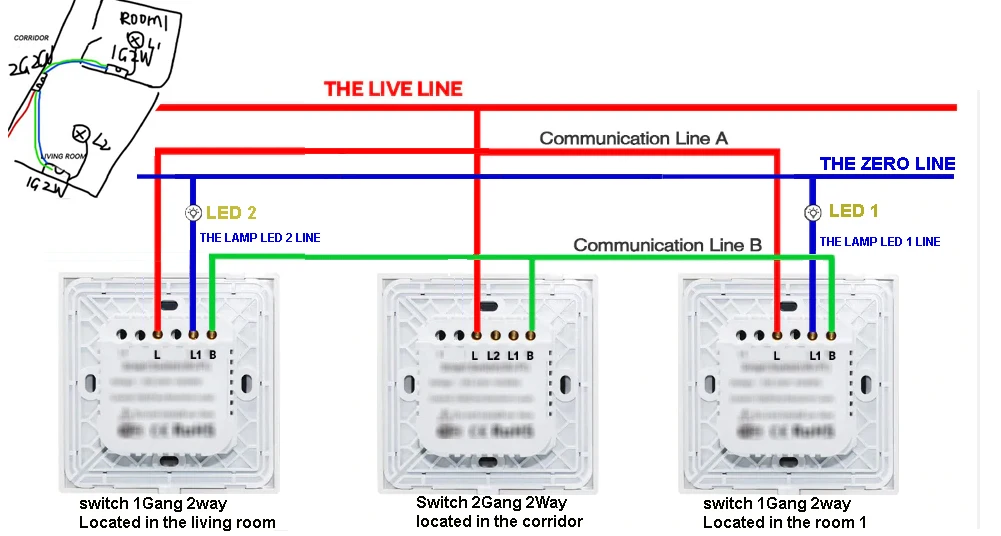

1.2 шт. двухканальных сенсорных переключателей, прямая линия может быть подключена к любому из них (рис. 5,6);

2. Лампы могут быть подключены к любому из сенсорных выключателей L1/L2/L3;

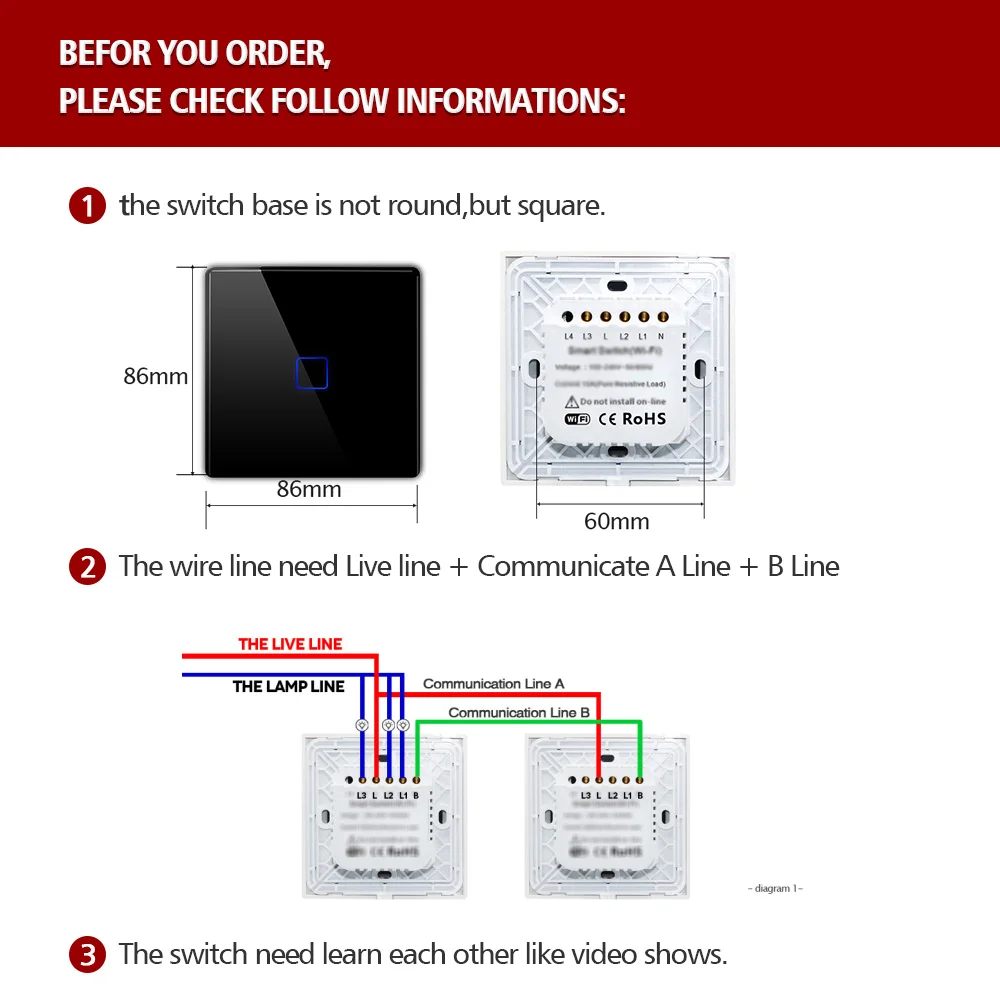

3. Подключение A и B линии, не пересекаются (если крест, сенсорный выключатель не может работать в норме или повреждения), длина соединения линии A.B не должна превышать 30 м;

4. 2 шт. двухканальных сенсорных переключателей подключены, живая линия и световая линия должны быть на одном и том же переключателе. (рис. 7)

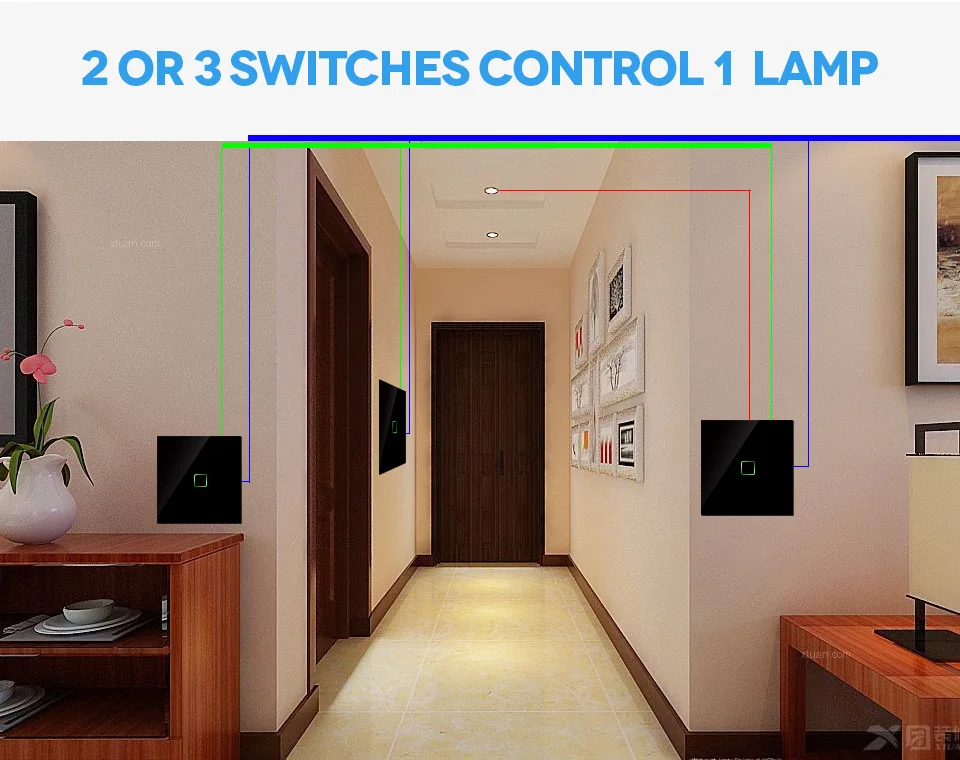

5. 2-или 3-сторонний сенсорный выключатель имеет функцию управления после его установки.

6. ИсследованиеШаги:

 Во-первых: Нажмите кнопку обучения в течение 5 секунд, услышав первый звук ''drip'' или Фоновая подсветка мигает, разблокирует ключ. Во-вторых: сенсорный переключатель введите состояние ожидания 2way обучения, пожалуйста, нажмите на исследованиеКнопкаНа другом переключателе, исследование завершено, когда услышите звук“Капель”, фоновые огни мигают meas.

7. Исследование выпуска:

Нажмите кнопку переключения в течение 10 секунд, пока не услышите второй звук «капель» или второй фоновые огни мигают.

(Пожалуйста,Не отпустите кнопку, когда услышите первый «капель» или первый мигание света.)

Все кнопки сенсорного переключателя выпущеныИсследование. (Все удаленные исследования выпущены)

8. Поддерживает три сенсорных переключателя.

9. Сенсорный выключатель без нагрузки, в работе без звука и дистанционного управления, не может выпускать исследование.

1. Пожалуйста, используйте Формальные фабричные производства ламп и фонарей, чтобы избежать мигания, когда лампа выключена.

2. При использовании светодиодных ламп, пожалуйста, используйте формальную фабричную продукцию. Избегайте невозможности использования переключателей.

PS:

Если сенсорный выключатель не может работать нормально, отключите входные выключатели питания, через 1 минуту (после индикатора

Выключено) для повторного открытия
