Классификация спецификации продукта:
Тип ручки XMTA-2001 K
XMTA-2001 K в соответствии с типом кода
XMTA-2001 E в соответствии с кодовым типом
Тип ручки XMTA-2201 K
XMTA-2201 типа ручки E
XMTD-2001 K в соответствии с типом кода
XMTD-2001 E в соответствии с кодовым типом
XMTD-2002 PT100
XMTD-2002 Cu50
XMTA-2002 PT100
XMTA-2202 PT100
XMTD-2202 PT100
XMTD-2201K/E Тип ручки
Тип ручки XMT-101 K
XMT-101 типа ручки E
XMT-102 типа ручки PT100
XMT-102 ручка Cu50
Тип ручки XMT-121 K
XMT-121 типа ручки E
XMT-122 типа ручки PT100
XMT-122 ручка Cu50
XMT-101/102 в соответствии с кодовым типом
XMT-152
По другим спецификациям, пожалуйста, свяжитесь со службой поддержки клиентов. Спасибо!

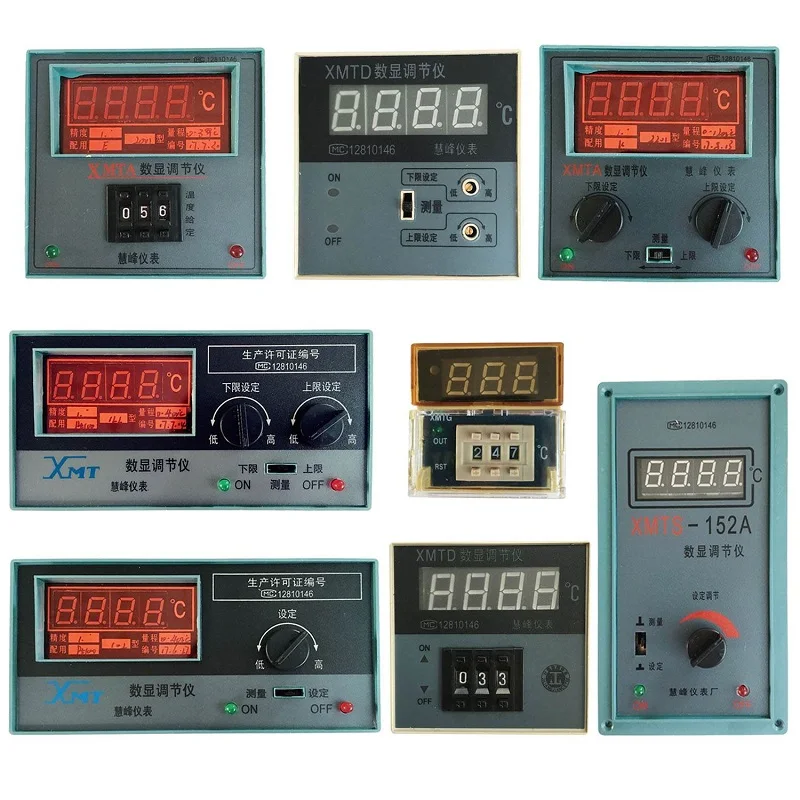

Описание товара:

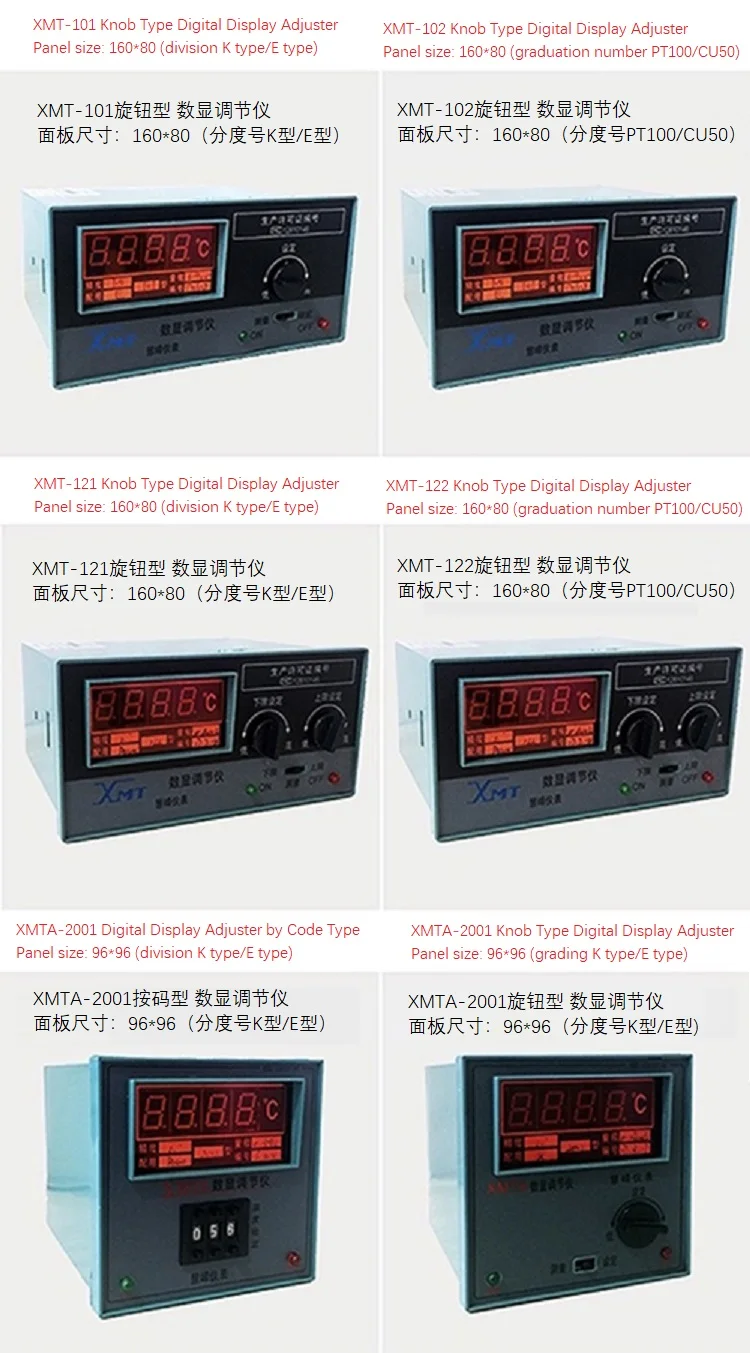

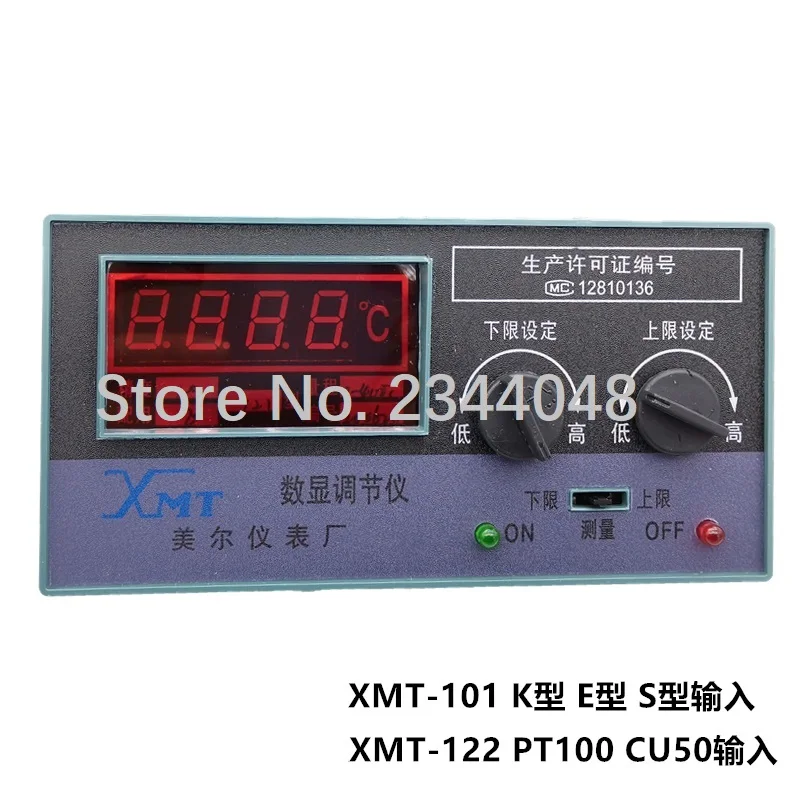

XMT-101 регулятор цифрового дисплея: Размер панели: 160*80 (Деление типа K/E)
XMT-102 регулятор цифрового дисплея типа ручки: Размер панели: 160*80 (Выпускной номер PT100/CU50)
XMT-121 Тип ручки цифровой регулятор дисплея: Размер панели: 160*80 (номер деления K Тип/E тип)
XMT-122 регулятор цифрового дисплея типа ручки: Размер панели: 160*80 (Выпускной номер PT100/CU50)
XMTA-2001 цифровой регулятор дисплея в соответствии с кодовым типом: Размер панели: 96*96 (номер деления K Тип/E тип)
XMTA-2001 Тип ручки цифровой регулятор дисплея: Размер панели: 96*96 (номер деления K Тип/E тип)
XMTD-2201 регулятор дисплея: Размер панели: 72*72 (номер деления K Тип/E тип)
XMTD-2202 Тип ручки цифровой регулятор дисплея: Размер панели: 72*72 (Выпускной номер PT100/CU50)
XMTE -3001 цифровой регулятор дисплея в соответствии с кодом Тип: Размер панели: 48*96 (Выпускной номер K Тип/E тип)
Цифровой регулятор дисплея XMTG -3001 Тип кода: Размер панели: 48*48 (Выпускной номер типа K/E)
XMT-152 контроллер цифрового дисплея: Размер панели: 175*95 (Выпускной номер PT100/CU50)
Контроллер цифрового дисплея серии XMTB: Размер панели: 120*60 (Выпускной номер PT100/CU50)

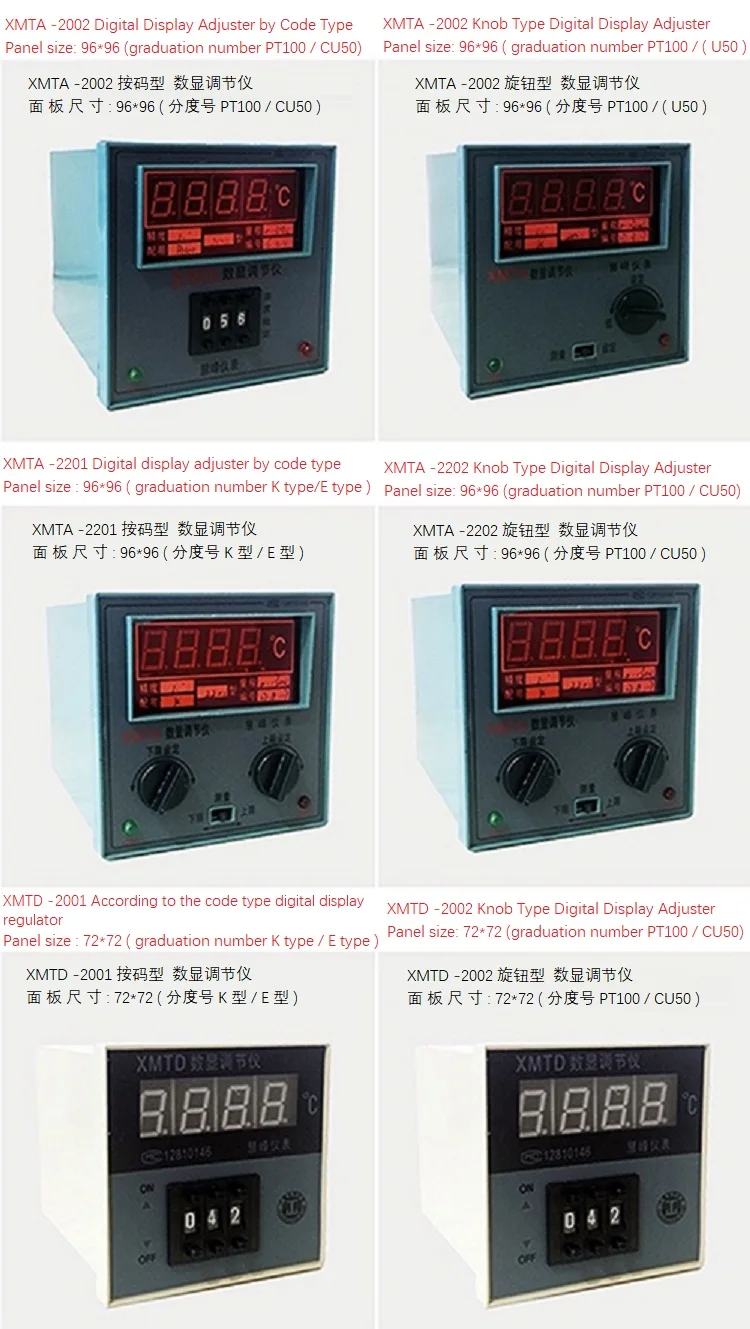

XMTA-2002 контроллер цифрового дисплея по коду Тип: Размер панели: 96*96 (Выпускной номер PT100 / CU50)
XMTA-2002 регулятор дисплея типа ручки: Размер панели: 96*96 (Выпускной номер PT100 / ( U50)
XMTA-2201 цифровой регулятор дисплея по коду Тип: панель Размер: 96*96 (Выпускной номер K Тип/E тип)
XMTA-2202 Тип ручки цифровой регулятор дисплея: Размер панели: 96*96 (Выпускной номер PT100 / CU50)
XMTD-2001 цифровой регулятор дисплея по коду Тип: панель Размер: 72*72 (Выпускной номер K Тип/E тип)
XMTD -2002 Тип ручки цифровой регулятор дисплея: Размер панели: 72*72 (Выпускной номер PT100 / CU50)
Примечание:
Градуированный номер счетчика (термопары) имеет: индекс K, индекс E
Номер измерительного указателя (термостойкость): Индексация PT100, индексация CU50
Пожалуйста, подтвердите необходимый вам индекс перед покупкой. Если вы не понимаете, пожалуйста, свяжитесь с владельцем, чтобы определить индекс!
Тип E:
0-300 градусов: K-type 400 градусов, K-type 300 градусов, K-type 1300 градусов,
0-400 градусов: K Тип 800 градусов, K Тип 1000 градусов, S Тип 1600 градусов
XMT 102 автоматические модели с постоянной температурой
Тип CU50: -50 ~ 50 градусов, 0 ~ 99,9 градусов, 0 ~ 150 градусов
Тип PT100: 0 ~ 150 градусов, 0 ~ 300 градусов, 0 ~ 400 градусов
XMT-122 модели
Тип E: 0 ~ 300 градусов, 0 ~ 400 градусов
Тип K: 0 ~ 400 градусов, 0 ~ 1000 градусов, 0 ~ 1300 градусов
XMT-122 верхний и нижний предел
Тип CU50:-50 ~ 50 градусов, 0 ~ 99. 9 градусов, 0 ~ 150 градусов
PTI 00 Тип: 0 ~ 150 градусов, 0 ~ 300 градусов, 0 ~ 400 градусов

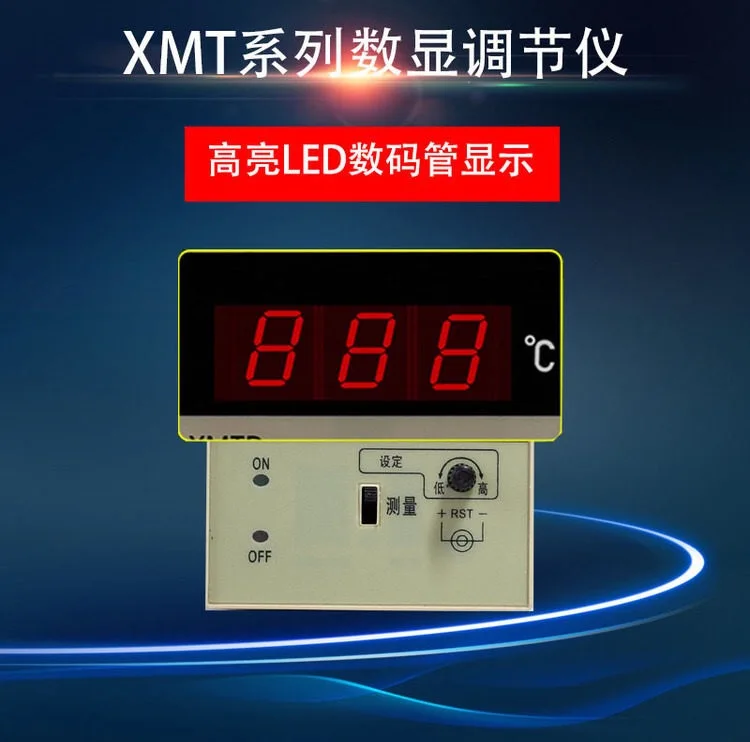

I. Обзор

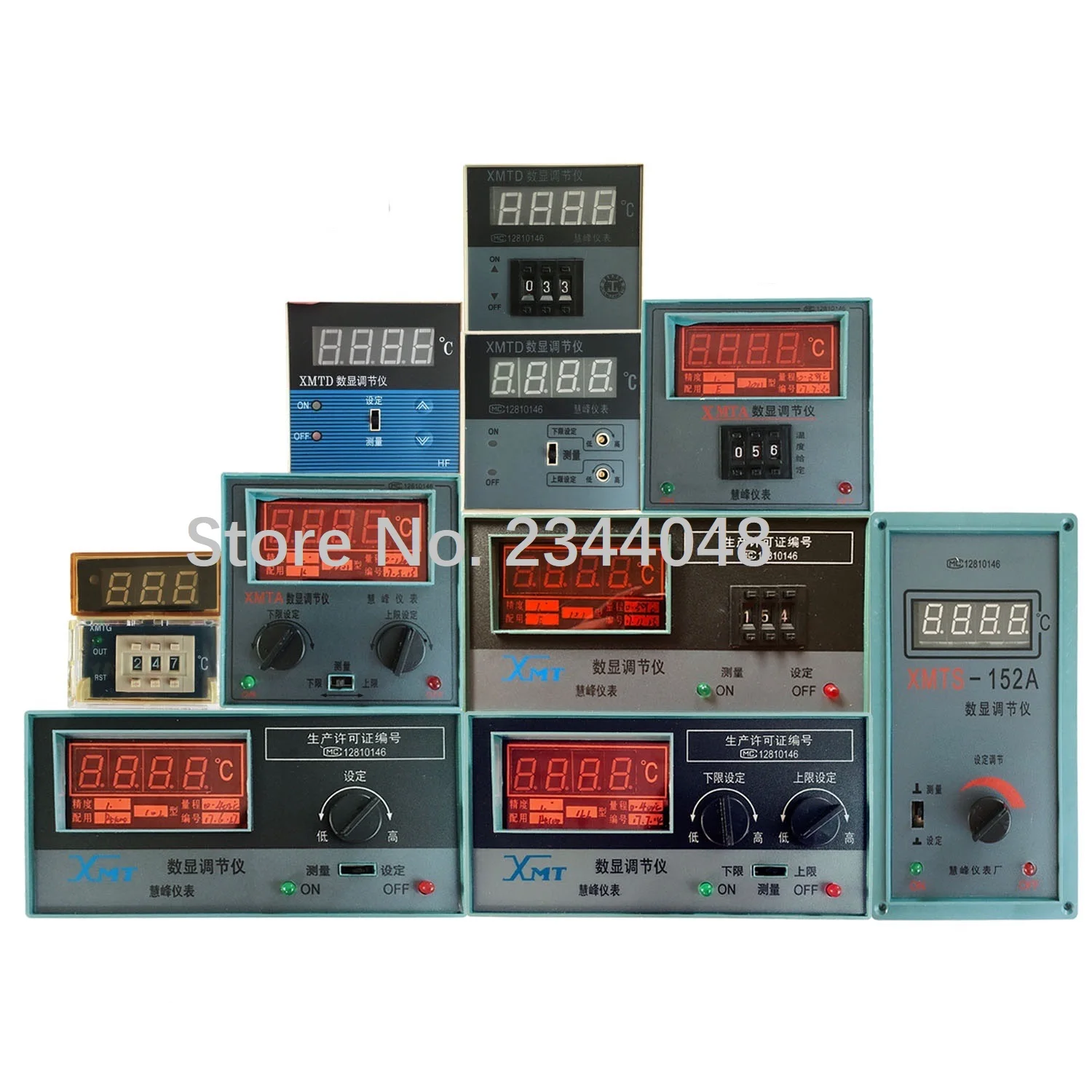

Цифровой регулятор дисплея серии XMT имеет множество функций, таких как высокая точность, хорошая надежность, удобная установка, анти-вибрация, сильная способность к помехам и низкая цена. Доступны различные внешние размеры, и метод управления завершен. Он широко используется в пластике, резине, упаковке, пищевой технике, металлургии, химии и разведении. Для различных отраслей промышленности измерение температуры и автоматическое управление в диапазоне-200C ° ~ 1800 °, например, с соответствующим датчиком может также использоваться для отображения и контроля давления, поток, уровень жидкости и другие параметры.
Во-вторых, Основные Технические инструкции
Прибор точность определения его местонахождения составляет 1,0, настройка и отображение ≦ ± 1.0% F ± 1 слова.
Ошибка компенсации холодного соединения ≦ ± 2 °, коэффициент температуры ≦ 0.05% ° C.
Нечувствительная зона точки управления: <0.5% (инструмент управления пальцем).
Пропорциональная Регулировка: пропорциональный Диапазон 2 ~ 5%, период 30 с ± 10 с (период импульса с нулевым переходом составляет около 1 ~ 2 с).

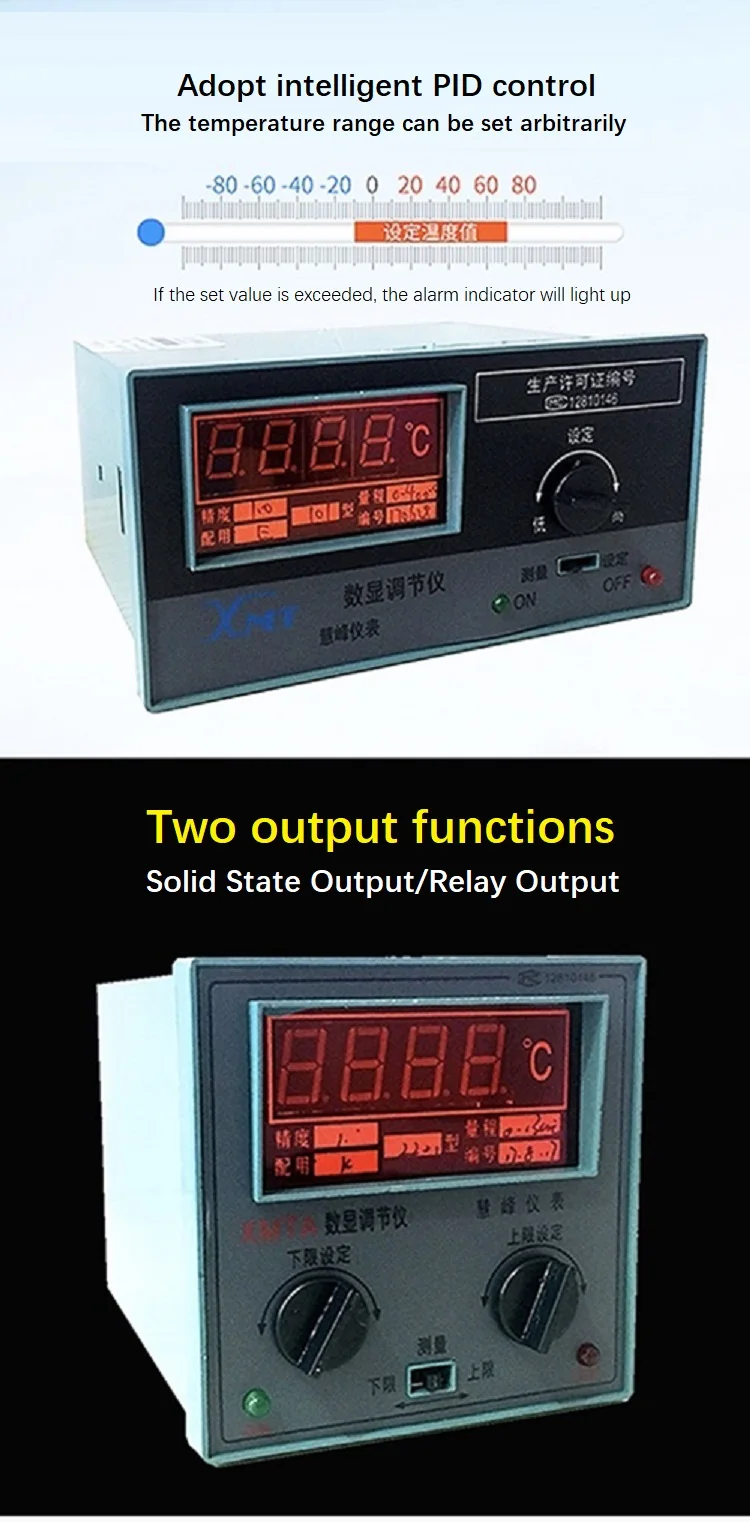

PID Регулировка: выход 0 ~ 10 мА (или 4 ~ 20 мА), сопротивление нагрузки 800 Ом (или 250 Ом).
Импульсный выход: Импульсный или фазовой импульсный импульс нулевым переходом с амплитудой> 3 в и шириной> 40 США.
Контактная Емкость: AC250/5A (резистивная нагрузка).
Привод SSR; Ток привода> 15 мА, напряжение без нагрузки> 9 В, цикл около 2 с.
Предельный сигнал тревоги: вход превышает установленное значение ± 2 ~ 5% от полной шкалы.
Рабочая мощность: 220 В +-10% 50 Гц, потребляемая мощность <5 Вт.
Рабочая среда: некоррозионный газ с температурой 0 ~ 60 °C и относительной влажностью не более 85%.
В-третьих, внешний вид инструмента и размеры открывания показаны в следующей таблице (единицы измерения мм)
Модель
Высокая панель
Ширина панели
Ширина коробки стола
Высота стола
Глубина коробки стола
Ширина отверстия
Открывающийся высокий
XMT
160
80
150
75
130
152
76
XMTH
80
160
75
150
130
76
152
XMTA
96
96
91
91
125
92
92
XMTB
60
120
55
114
130
56
115
XMTB-H
120
60
114
55
130
115
56
XMTD
72
72
66
66
125
68
68
XMTE
48
96
44
91
100
45
92
XMTF
96
48
91
44
100
92
45
XMRG
48
48
44
44
100
45
45
<Вложение>
Монтажный кронштейн * 2 комплекта, руководство * 1 шт., сертификат * 1 шт.

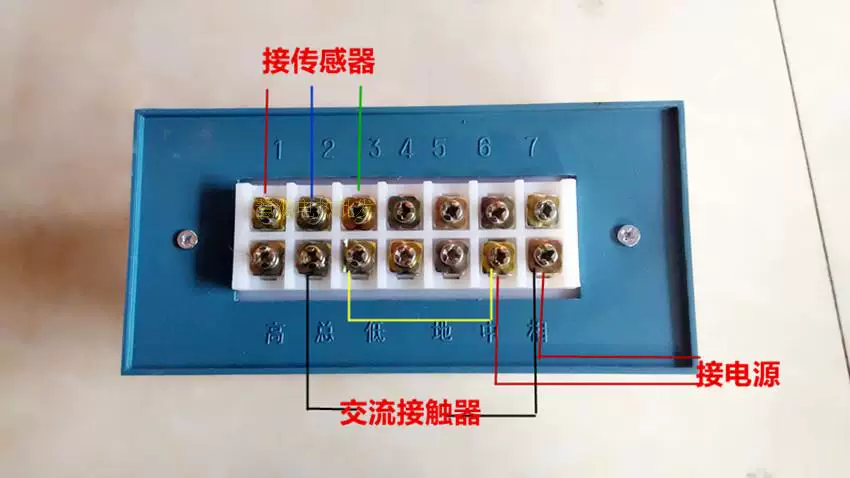

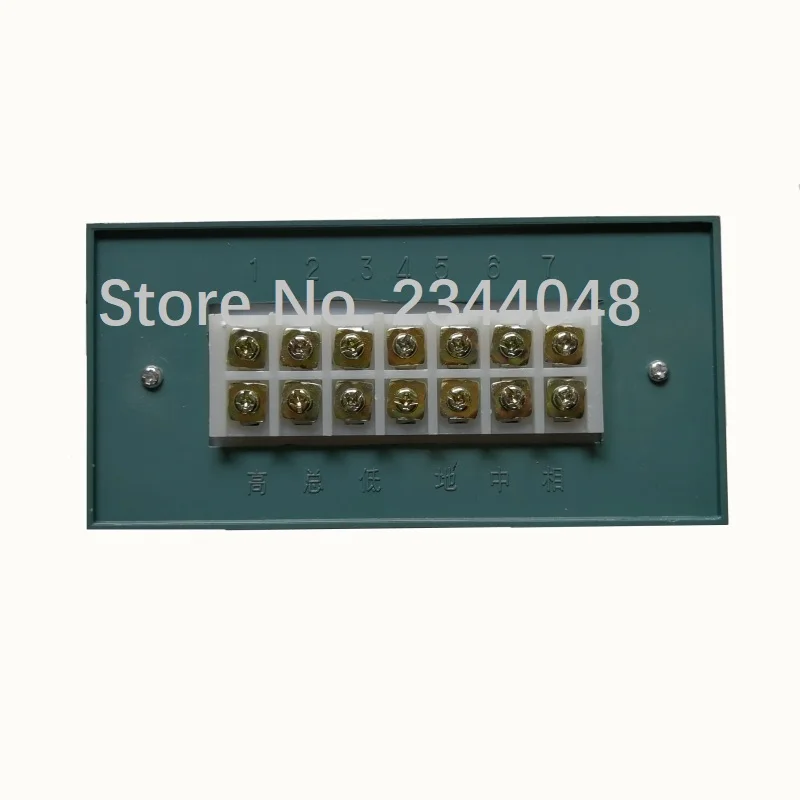

(Фаза) подключен к проводу 220 В,
(Середина) Соедините 220 В с нулевой линией стопы.
Высокий, полный и низкий штифты являются первым выходом, и выход является основным выходом.
4, 5 и 6 контактов-это второй выход, al1 сигнал тревоги
1, 2 и 3 контакта соответственно соединены с термопарой или PT100 и другими датчиками температуры
1 положительный, 2 и 3 отрицательные

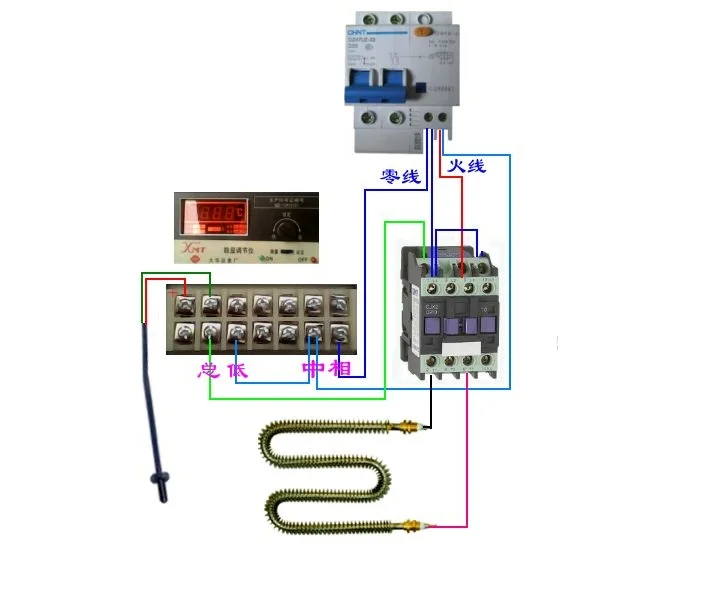

Проводка инструмента 1, 2 подключена к термопаре 1 положительная, 2 отрицательная (тепловое сопротивление подключено к 1 2 3, 1 положительная, 2, 3 подключена к отрицательной) красный-положительный! Если прибор подключен к нагрузке, его можно управлять только несколькими сотнями ватт. Поэтому он должен быть подключен к контактору переменного тока. Как показано на рисунке, низкий каблук счетчика соединен с проводом. Середина и фаза подключены к источнику питания 220VAC, и общая фаза подключена. Катушка устройства, две головки последней катушки подключены к нагрузке (то есть нагреватель или тому подобное)
Метод управления
Метод управления разделен на два режима: нагрев и охлаждение. Охлаждение делится на воздушное охлаждение и водяное охлаждение. Как правило, Одноконтурный режим нагрева используется в промышленном оборудовании. Способ нагрева-нагревательная проволока и паровое отопление. Нагревательный провод нагревается относительно просто, то есть через резистор. Метод нагрева реализован, и метод парового нагрева заключается в регулировании клапана через регулятор температуры для реализации контроля количества пара.
