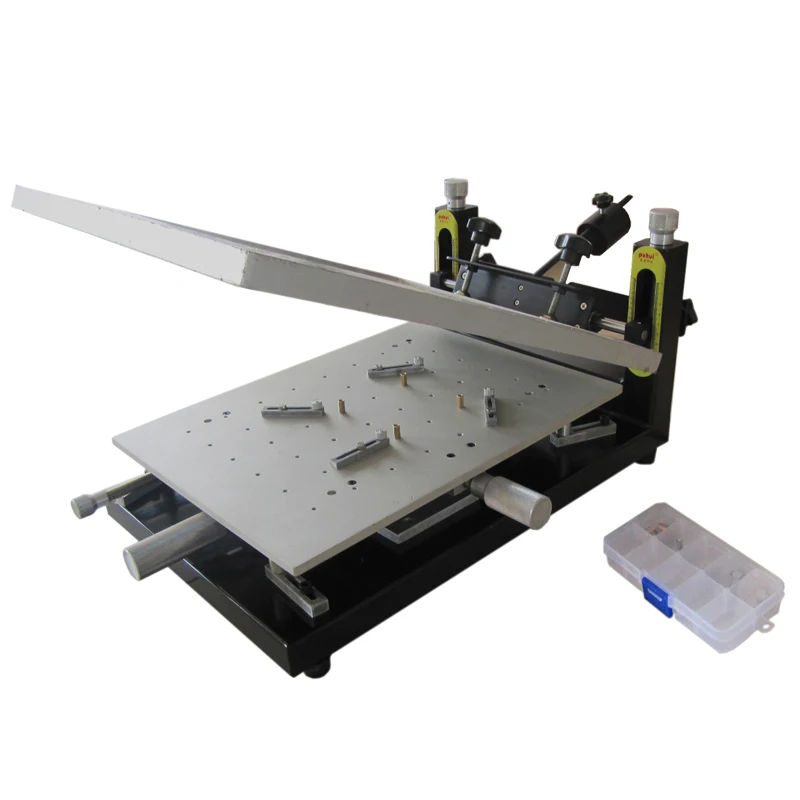

1. Техническая область Точная печать, Тайвань, электронное монтажное оборудование, паяльное оборудование, продукция для сварки печатной платы, небольшое количество корпусов для печатной платы к жестяной подушке, легко на следующем шаге для размещения SMD компонентов. 2

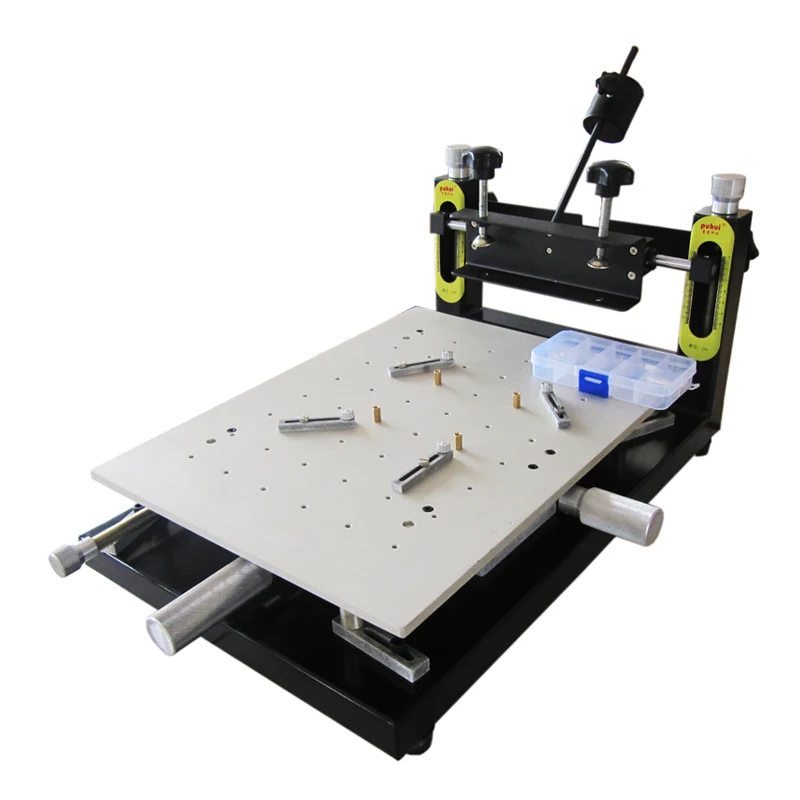

Характеристики и параметры оборудования Особенности оборудования: Рабочая платформа может поворачиваться на 30 градусов, высокая точность повторения, легкое позиционирование печатной платы, коррекция гибкой Оси Обрезки, процесс школьной платы Быстрый и легкий; регулировка винта кронштейна экрана вверх и вниз по высоте, контроль толщины печатной платы. Параметры устройства
Характеристики оборудования Размеры (Д * Ш * В): 580*320*259 (мм) Размер платформы: 300*400 (мм) Размер печатной платы: 270*370 (мм) Применимый размер стальной сетки: 370*470 (мм) Высота платформы точной печати: 180 мм Способ позиционирования печатной платы: отверстие для справки формы Вес нетто: 12,7 кг
3
Установка и обслуживание оборудования Установка: обратитесь к Руководству по установке стола с точной печатью. Уход: регулярно добавляйте смазку к спиральному винтовому стержню и механизму передачи подъемного устройства троса и рабочей платформы, чтобы обеспечить плавное вращение без завинчивания, И уменьшить износ винтовой штанги и трансмиссионного механизма. 4
Использование оборудования 1) Точная печатная станция размещается горизонтально на верстаке для очистки остатков масла, примесей и паяльной пасты на стальной сетке; стальная сетка очищается и помещается на зажим проволочной сетки (2); Пятизвездочная рельефная ручка (3) сетка в нужное место, Вращающаяся пятизвездочная рельефная ручка из прессованной стали. 2) Установите блок позиционирования печатной платы (11) и держатель печатной платы (5). Отрегулируйте положение держателя печатной платы в соответствии с расстоянием между отверстием для позиционирования печатной платы и трафаретом. (Если печатная плата большая, используйте опорную колонку), опорную колонку следует выбрать подходящее отверстие для винта). 3) Поверните ручку вверх и вниз (1), чтобы отрегулировать высоту зажима для проводов. Поверните рукоятку по оси X (6) и рукоятку по оси Y (7) чтобы отрегулировать относительное положение печатной платы и трафарета (если вы не можете отрегулировать относительное положение в пределах полного хода, переместите трафарет), если есть разница углов, Его следует отрегулировать, отрегулировав ручку регулировки вращения (8); Отрегулируйте высоту болтов в верхней колонке базового блока (10) поддержки операционной платформы для создания четырех углов операционной платформы (4) . 4) Выберите Олово без лезвия скребок для соскребания. Угол скребка между скребком и стальной сеткой должен быть между 30 и 75 градусами (при той же скорости скребка угол скребка на 60 градусов ниже, чем угол скребка на 75 градусов). Угол соскабливания при работе для поддержания 45 градусов и поддержания постоянной скорости соскабливания. 5) после использования стали необходимо очистить остаточную паяльную пасту, сохранить поверхность стальной сетки чистой, легко использовать в следующий раз.
Инструкция по шкале:
Платформа может вращаться максимум на 30 градусов, а точность при повторной работе сохраняется на всем пути. Легко найти печатную плату, высокая гибкость обеспечивает высокую точность печати. Кронштейны используют болтовую планку для регулировки высоты, что удобно для управления толщиной печатной платы.
Характеристики:

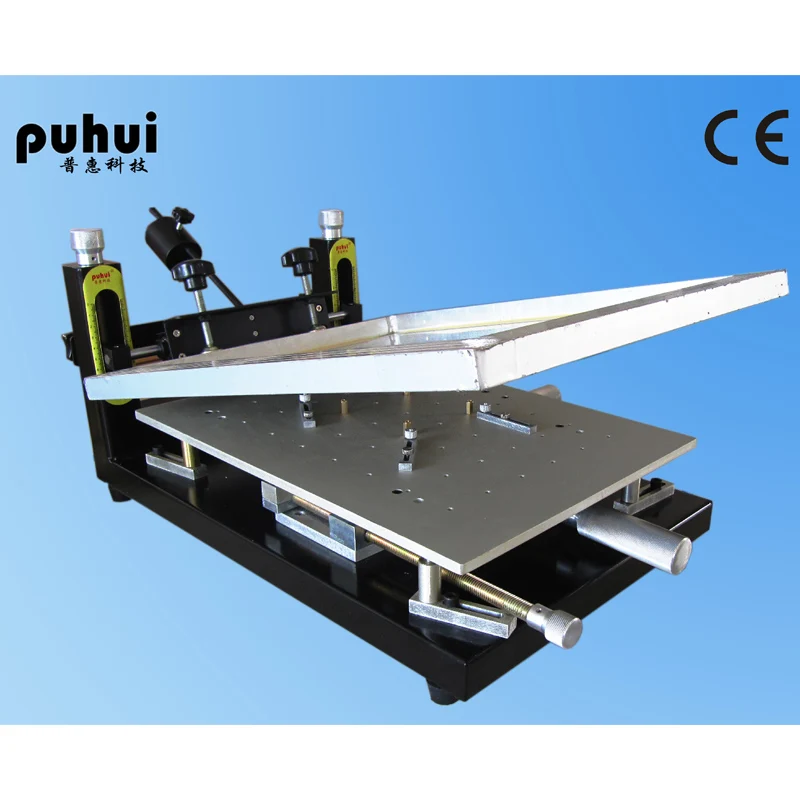

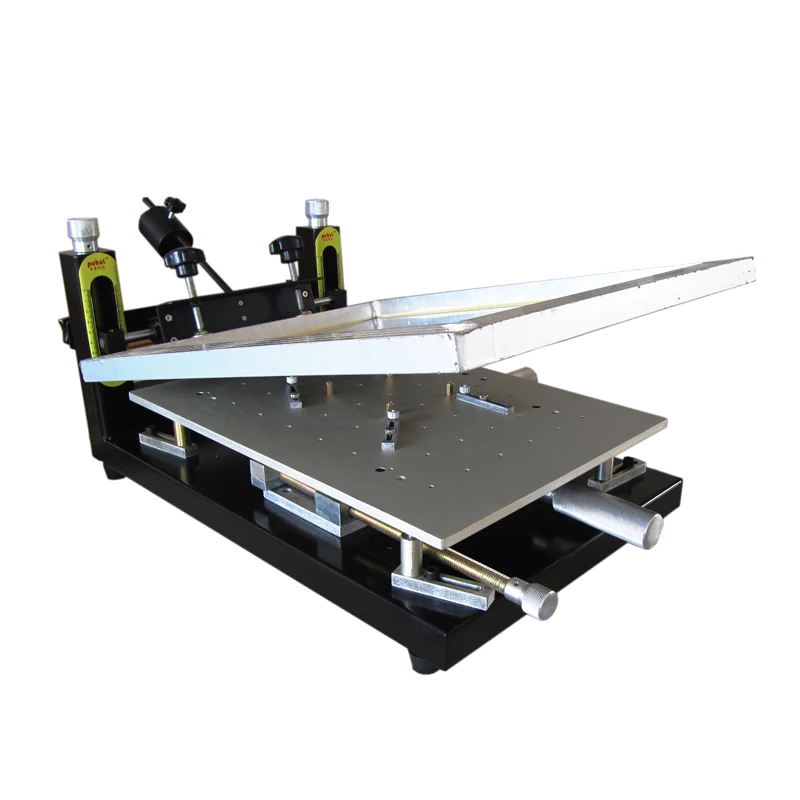

Высокоточный принтер
Параметры
Габаритные размеры (Д * Ш * В)
580*320*259 мм
Размер платформы
300*400 мм
Размер печатной платы
270*370 мм
Размер трафарета
370*470 мм
Высота платформы
180 мм
Режим позиционирования PCB
Снаружи/эталонное отверстие
Вес
12,7 кг
Установка и обслуживание
Установка: см. Руководство по установке
Уход: регулярно добавляйте смазку в кронштейн трафарета, поднимая движение/винтовой стержень/трансмиссионное движение.
Печать
А. Положите трафарет наКронштейн для трафарета(2) после очистки трафарета ОтрегулируйтеТиснение Звездная ручка(3) в подходящее место, затем зафиксируйте.
Б. УстановитьБлок позиционирования PCB(11) иБлок фиксации PCB(5). Ссылка на позицию Положения печатной платы с отверстием для регулировки расстояния между печатной платой и держателем трафарета И фиксированный (если печатная плата большая, необходимо использоватьОпорный штифт(9) опорный штифт должен выбрать подходящую резьбу Отверстие вкручено)
(1) 3) повернутьВерхняя и нижняя регулирующая ручка(1) для регулировки высоты кронштейна трафарета. ПоворотРегулировочная ручка по оси X(6) иРегулировочная ручка по оси Y(7) Отрегулируйте относительное положение печатной платы и трафарета (если вы не можете Отрегулируйте относительное положение в пределах полного хода, переместите положение трафарета), если Угловое Разница между печатной платой и трафаретом, необходимо отрегулироватьПоворотная регулирующая ручка(8) Отрегулируйте болт Высота наОпорный базовый блок платформы(10) сделать платформу (4) даже без тряски.
4) Используйте лезвие для очистки паяльной пасты (угол скребка лезвия и стальной трафарет должны быть от 30 до 75 градусов Градусов)
5) Регулярно очищайте трафарет
Упаковочный лист:
1 х Интер 1 х Руководство
