Последнее обновление: 08.10.2024
Этот продукт имеет один нормально открытый контакт, для электрического трехколесного велосипеда, электрического оборудования, пола уборочная машина, керамическая машина, бросание автомобилей, кирпичная машина, чистые автомобили, солнечные лодки и электронные системы управления, такие как источник бесперебойного питания.
Особенности:
Пример модели SAYOON:
Использование:
Этот продукт имеет один нормально открытый контакт, для электрического трехколесного велосипеда, электрического оборудования, пола уборочная машина, керамическая машина, бросание автомобилей, кирпичная машина, чистые автомобили, солнечные лодки и электронные системы управления, такие как источник бесперебойного питания.
Технические параметры:(Версия 1,42)

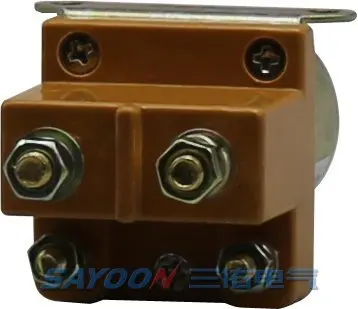

Тип продукта SAYOON
CZ10-80
Контактная форма
1 нет
Номинальное напряжение катушки (DC V)
6 в, 12 В, 24 В, 36 В, 48 В, 60 в, 72 в, 84 в, 120 В, 150 в и т. д.
Контактное напряжение (DC V)
≤ 80 в
Номинальный ток нагрузки контактной цепи 48V (A)
80а
Стандартное падение напряжения через контакты на 100A
Электропитание 80мв
Охлаждающее Натяжное напряжение при (20 ± 5)℃ (V)
Опт 70%
Понижающее напряжение охлаждения при (20 ± 5)℃(V)
В1 35%, В1 5%
Диапазон рабочего напряжения 40 градусов Цельсия катушки
0,8-1.2Us
Выпадающее время (контакты n/o для открытия)
25 мс
Время работы (контакты n/o для закрытия)
10 мс
Подключите максимальное время контакта
10 мс
Отсоедините максимальное время контакта
3 мс
Сопротивление изоляции
20 МОм
Электрическая прочность для сопротивления
50 Гц/60 Гц 1000VAC 1 минута
Типичные токи неисправностей, которые могут быть разорваны
600A/5 мс в 48 В постоянного тока
Мощность катушки (Вт)
5-10
Повышение температуры катушки (к)
≤ 60
Повышение температуры на исходящем терминале (K)
≤ 65

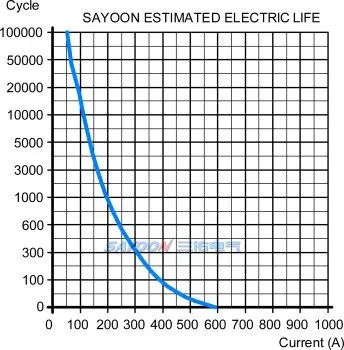

Электрический срок службы
20000 раз
Механический срок службы
300 тысяч раз
Спецификация работы
Непрерывный
Контактный материал
AgCdO
Тип клеммы нагрузки
Роза M5
Тип клеммы катушки
Роза M4
Сертификация организации тестирования
CCC,CE,FCC

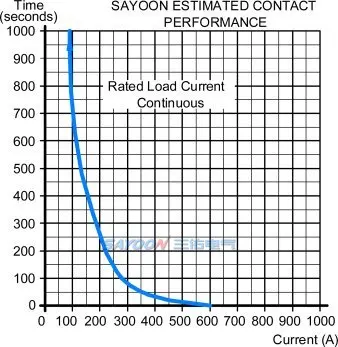

Характеристика нагрузки Кривая:

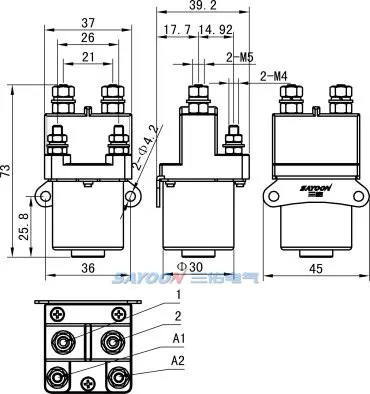

Схема установки:

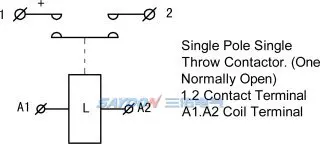

Схема проводки:

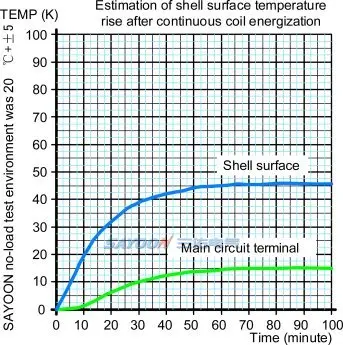

Кривая температуры катушки:
Механические возможности и использование окружающей среды:
Контактный свинец M5 затягивающий крутящий момент (N.m)
Заглушка 2,5 подходит
Катушка свинца M4 затягивающий крутящий момент (N.m)
Замеры 1,2 подходящие
Температура окружающей среды
-25 ~ + 70 ℃
Относительная влажность
+ 20 ℃ 98%
Вибрация freq. Фиксированное положение
3G, 1 ~ 50 Гц амплитуда 0,5 мм
Сотрясение
(60 ~ 100) Время/минута, ускорение ≤ 4g
Высота
2000 м
Направление установки
Случайный
Международная защита
IP40 (согласно IEC60947)

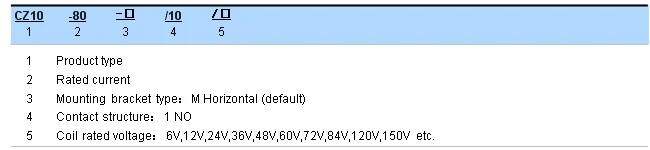

Инструкция по заказу:
Тип продукта SAYOON
CZ10-80
U.N.W.
160 г
Посылка Кол-во.
100 шт.
Тип монтажного кронштейна
M горизонтальная (по умолчанию)
