[Важное примечание]Эта плата предназначена для raspbrry pi 3B +/3B, не подходит для raspberry pi 4. Если вам нужен 2,5 incha sata ssd щит для raspberry pi 4, пожалуйста, обратитесь к:Плата X825
Пожалуйста, используйте высокого качества DC 5V 4A источник питания, если вы получаете низкого качества источника питания, чтобы использовать, X820 SSD SATA доска не может быть recogized или о том, что возможно повредит ваш 2,5 дюймов HDD/SSD.
X735Может помочь X820 достичь большего количества функций.

Примечание: у нас есть официальный Британский разъем питания 5 В 4A, если вам нужна вилка Великобритании, пожалуйста, оставьте нам сообщение.

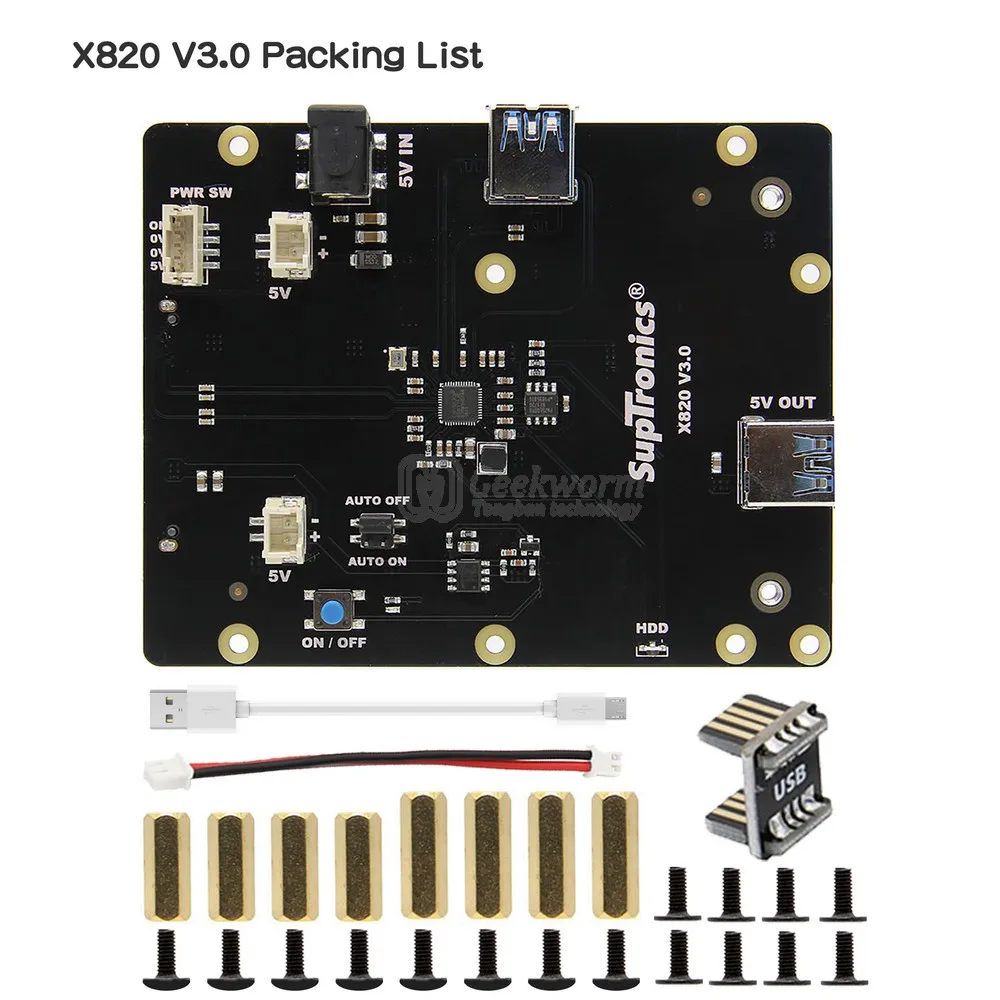

[Упаковочный лист]Комплект 1:
1 x X820 V3.0 Плата расширения
1 х Флеш-накопителем USB и мини-флеш-накопителем USB Мощность кабель (Длина: 14,5 см/5,71 дюйма)
1 usb-разъем
1 х 2 Pin Мощность соединительный провод (кабель: 10 см/3,93 дюймов)
1 комплект винтов для установки
Комплект 2:
1 х подходящий металлический чехол для платы X820 V3.0 и Raspberry P
Комплект 3:
Bundel 1 + официальный DC 5V 4AШтепсельная Вилка европейского стандарта
Комплект 4:
Bundel 1 + официальный DC 5V 4AШтепсельная Вилка стандарта США
Комплект 5:
Bundel 1 + официальный DC 5V 4AШтепсельная Вилка стандарта Великобритании
Примечание:
1/Компьютеры raspberry pi и 2,5 "SATA и не прилагаются.
2/для 3,5 дюймов HDD жесткого диска x830 Плата расширения, пожалуйста, обратитесь кX830 3,5 "HDD Плата расширения
3/блок питания DIY DC 5V 4A имеет две версии: штепсельная вилка EU, штепсельная вилка US. Пожалуйста, оставьте нам сообщение о нужной версии.
[Прочтите меня]То, что вам нужно, чтобы получить Raspberry Pi X820 V3.0 2,5 жесткий диск SATA доска для хранения работает?
(1) плата Raspberry Pi (Raspberry Pi 3 B +,3B, 2B, B +)
(2) Источник питания постоянного тока 5 В 4A(Опционально)
(3) 2,5 дюймов SATA жесткий диск диски (HDD) или твердотельный накопитель (SSD)(До 4-х никель-металл-ТБ)
(4) X820 V3.0 доска подходящей металлической чехол Комплект(Опционально)
Примечание:
При использовании нашего чехол, Макс. Совместимость толщина 2,5 "SATA SSD/HDD 10,4 мм/0,41 дюймов. (Stander 2,5 "SATA SSD/HDD 9,2 мм/0,36 дюйма)
Пожалуйста, выберите комплект товаров, как вам нужно

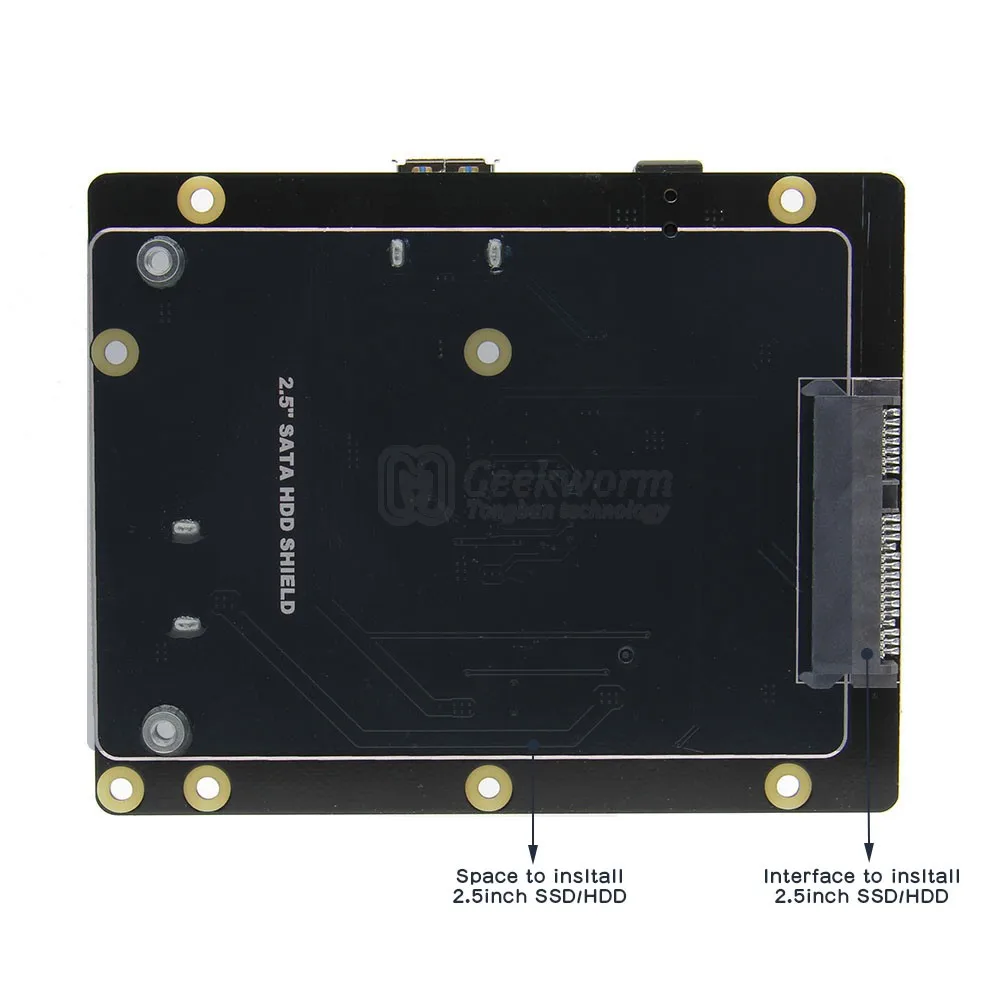

Только 2,5 дюймов интерфейс SATA HDD/SSD жесткий диск подходит для X820 доска

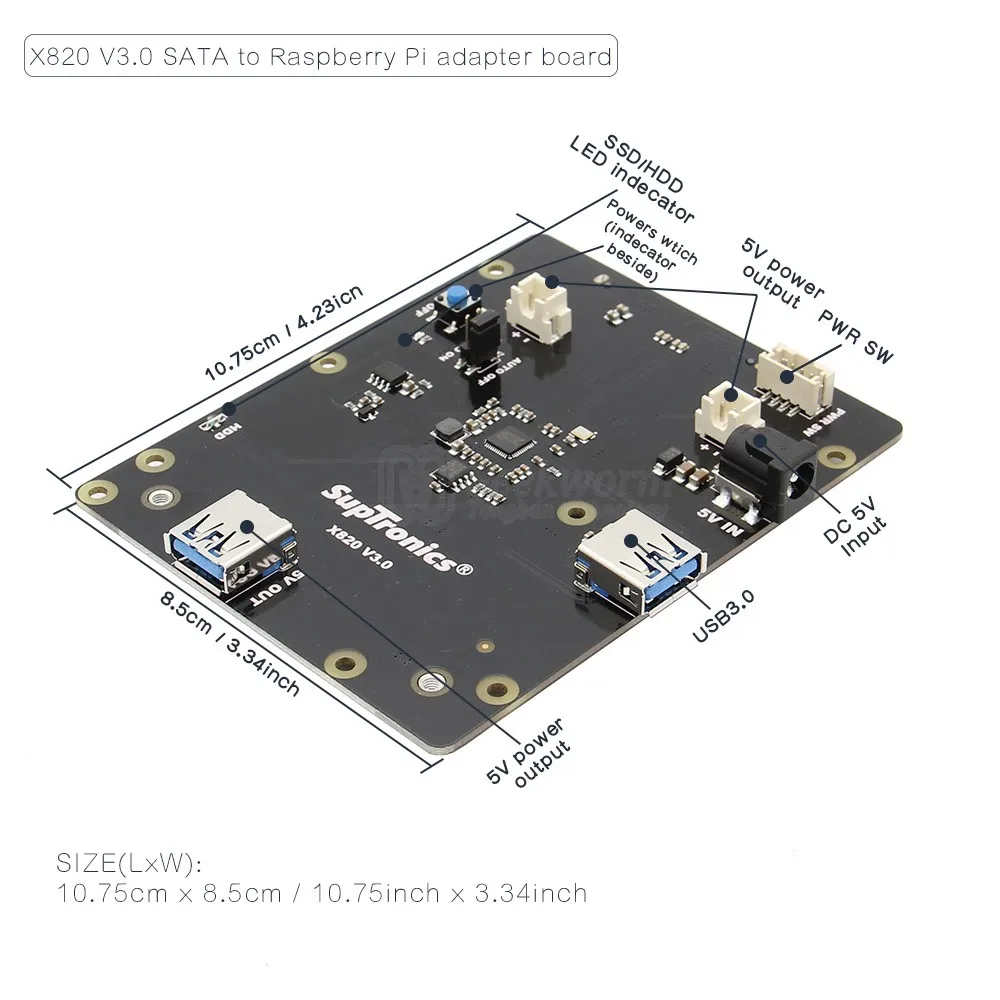

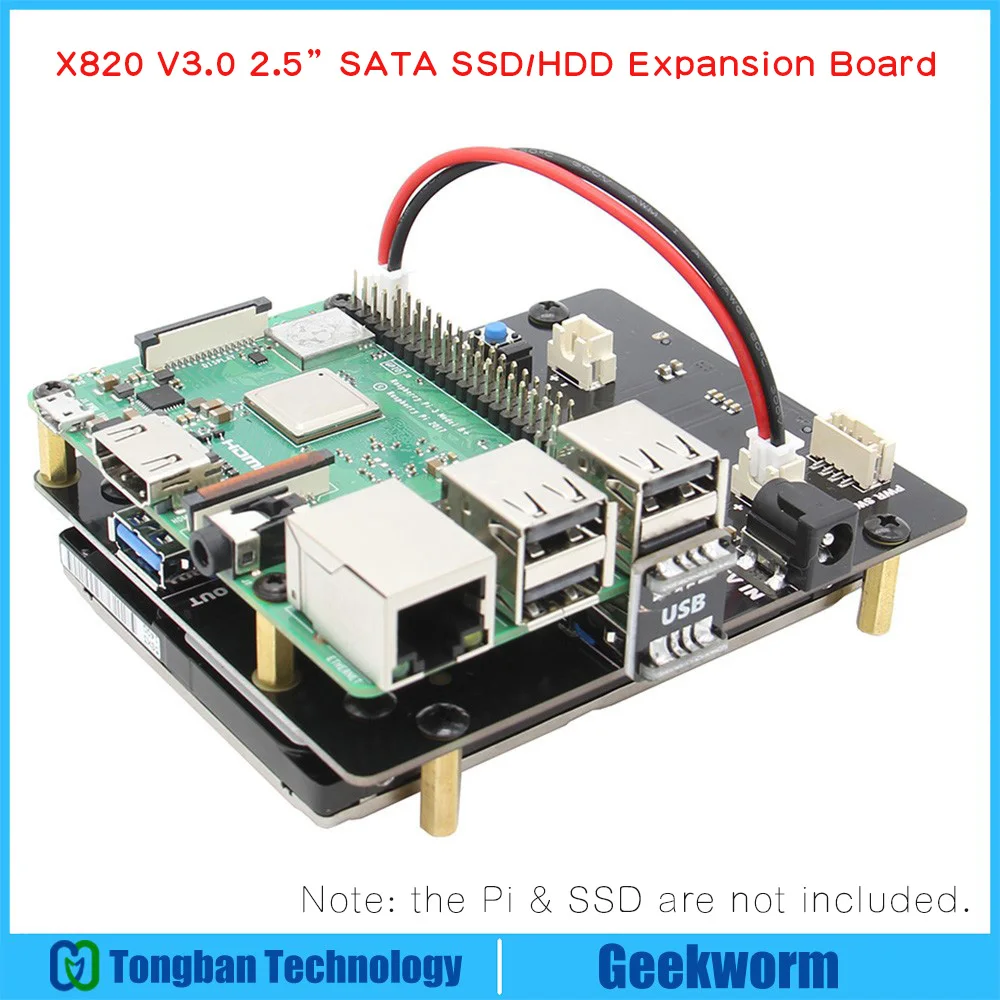

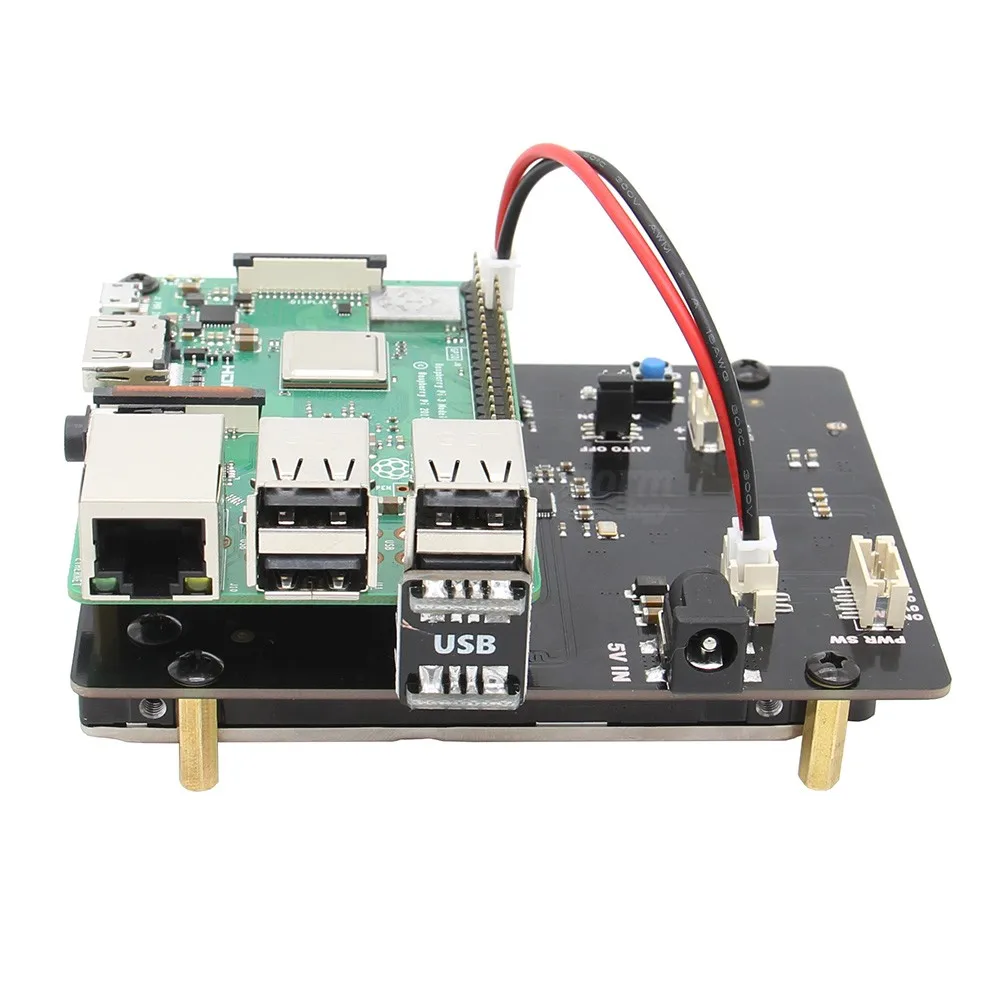

[Обзор]В X820 V3.0 жесткого диска SATA HDD/SSD Плата расширения (обновленная версия X820 V1.3) обеспечивает полное решение для хранения данных для Raspberry Pi, он поддерживает до 4-х никель-металл-ТБ 2,5-жесткий диск SATA жесткий диск диски (HDD) /Твердотельный накопитель (SSD). Кроме того, эта плата X820 V3.0 имеет другую мощную функцию: например, usb-загрузку с жесткого диска/SSD (поддерживается команда «reboot»), функция мобильного жесткого диска USB 3,0 с высокоскоростным подключением USB 3,0 с ПК или Mac, мощность s Raspberry Pi с бортовым разъемом XH2.54 и USB разъемом питания для питания других устройств и так далее.
[Для использования с]Raspberry Pi 1 Модель B +/ Raspberry Pi 2 Модель B / Raspberry Pi 3 Model B / Raspberry Pi 3 Model B + (плюс)
Rock64 (такое же отличие, как raspberry pi)
ПК/Mac
Тонкостенная доска

[Операционная система]Все операционные системы Raspberry Pi
[Особенности]Поддерживает до 4-х никель-металл-ТБ 2,5-жесткий диск SATA жесткий диск диски (HDD) /твердотельный накопитель (SSD)
Поддерживает usb-загрузку с жесткого диска/SSD
Кнопка включения/выключения питания (нажмите и удерживайте кнопку нажатия ed, по крайней мере, 2s-off)
Питает Raspberry Pi через Pi 40-штыревой разъём или Micro USB разъем
Бортовой XH2.54 разъем и USB разъем питания для питания других устройств
Идеальное решение для хранения Raspberry Pi
Контроллер моста USB 3,1 Gen1 to SATA 6 ГБ/сек.
Подключение USB 2,0 обеспечивает функциональность plug-and-play на Raspberry Pi
Быстрая передача файлов с высокоскоростным подключением USB 3,0 с ПК или Mac
Внешний автономный или USB автобус
Светодиодный индикатор красного цвета указывает состояние питания и синий индикатор указывает состояние привода
Легко DIY с Raspberry Pi
[Specificaiton]-Источник питания: 5Vdc +/-5% , 4A
-Порты и разъемы:
DC jack-5,5x2,5 мм, разъем USB-USB 3,0 типа A
Мощность выходной разъем-XH2.54 2-контактный
Мощность переключатель разъем-PH2.0 4-контактный разъем
-Размер печатной платы 107,5 мм x 85 мм
[Блок питания: (дополнительные аксессуары)]Официальный источник питания 5 В 4 а постоянного тока:
AC 100 - 240V вход ~ В переменного тока, 50/60 Гц, 5Vdc 4A выход
С 2 оснастками для Северной Америки (США) и Европы (ЕС)
DC Мощность штекер Размеры: 5,5*2,5 мм
DIY DC 5V 4A Источник питания:
Адаптер переменного/постоянного тока
Интерфейс AC/DC 5,5x2,5 мм
Вход: AC 100V - 240V ~ 50 / 60 Гц;
Выход: 5 В постоянного тока Макс. 4 а;
Штепсельная вилка США/штепсельная вилка европейского стандарта;

Примечание:
Пожалуйста, используйте X820 V3.0 плату с хорошим качеством питания. Адаптер питания питает не только Raspberry Pi, но и SSD/HDD. Если мощность низкая, SSD/HDD не может быть идентифицирован
Советы: для блока питания, пожалуйста, выберите комплект 2/комплект 6 предметов или, пожалуйста, обратитесь к:5V 4A источник питания

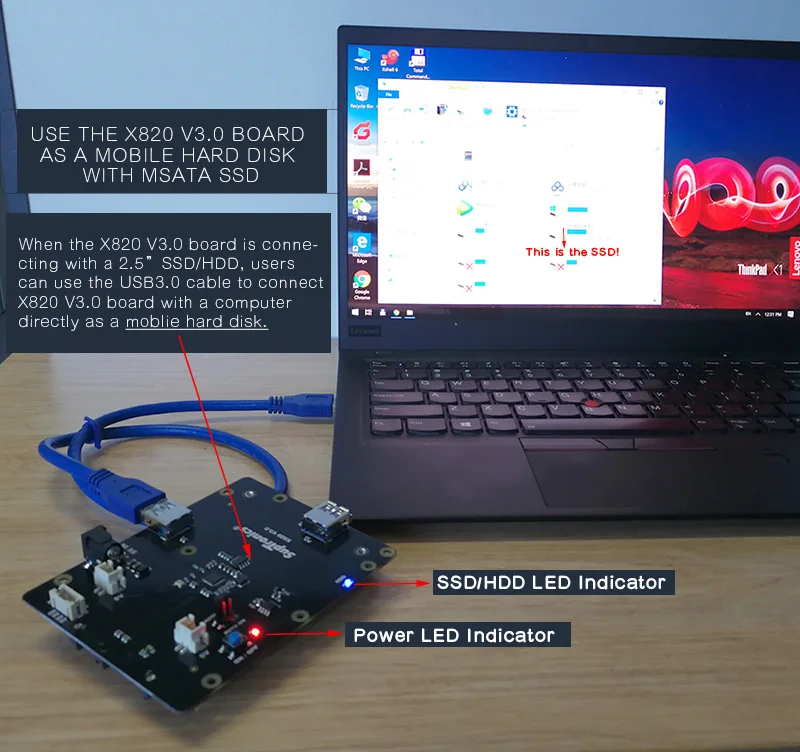

[Мобильный жесткий диск]

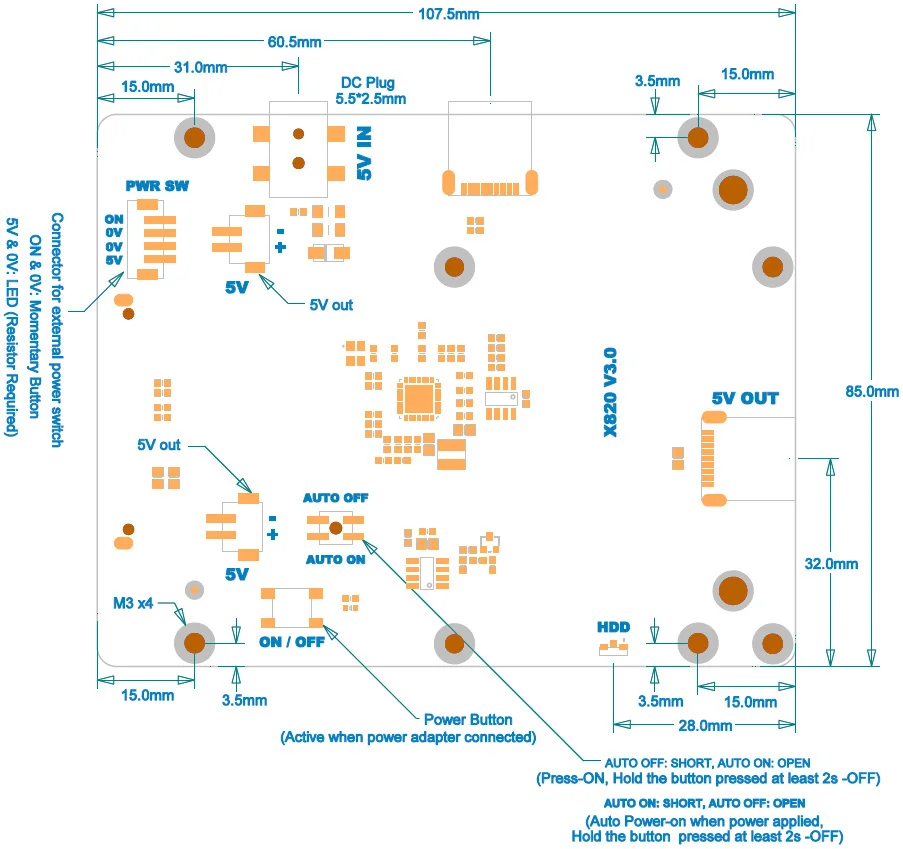

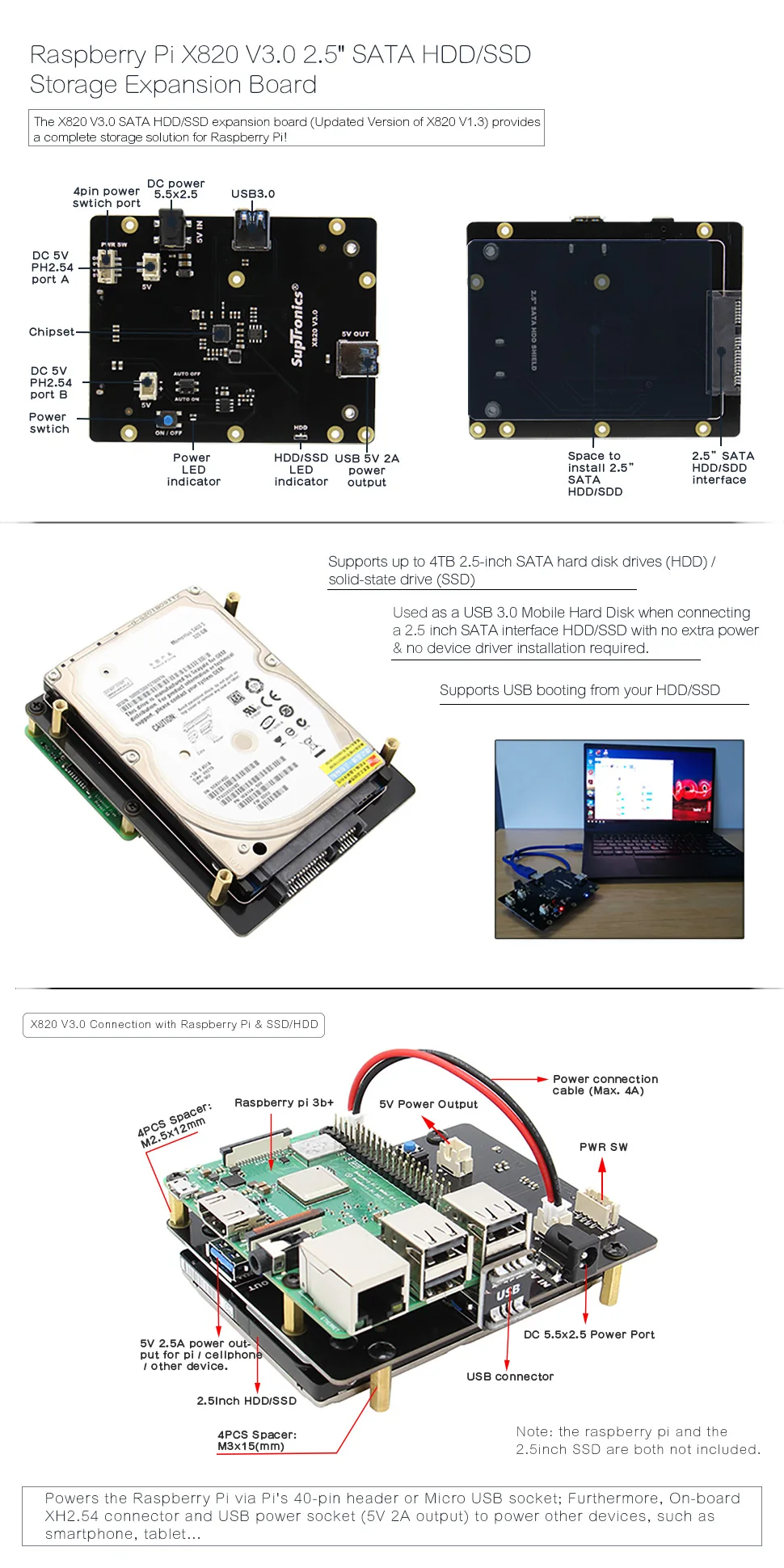

[Макет печатной платы]

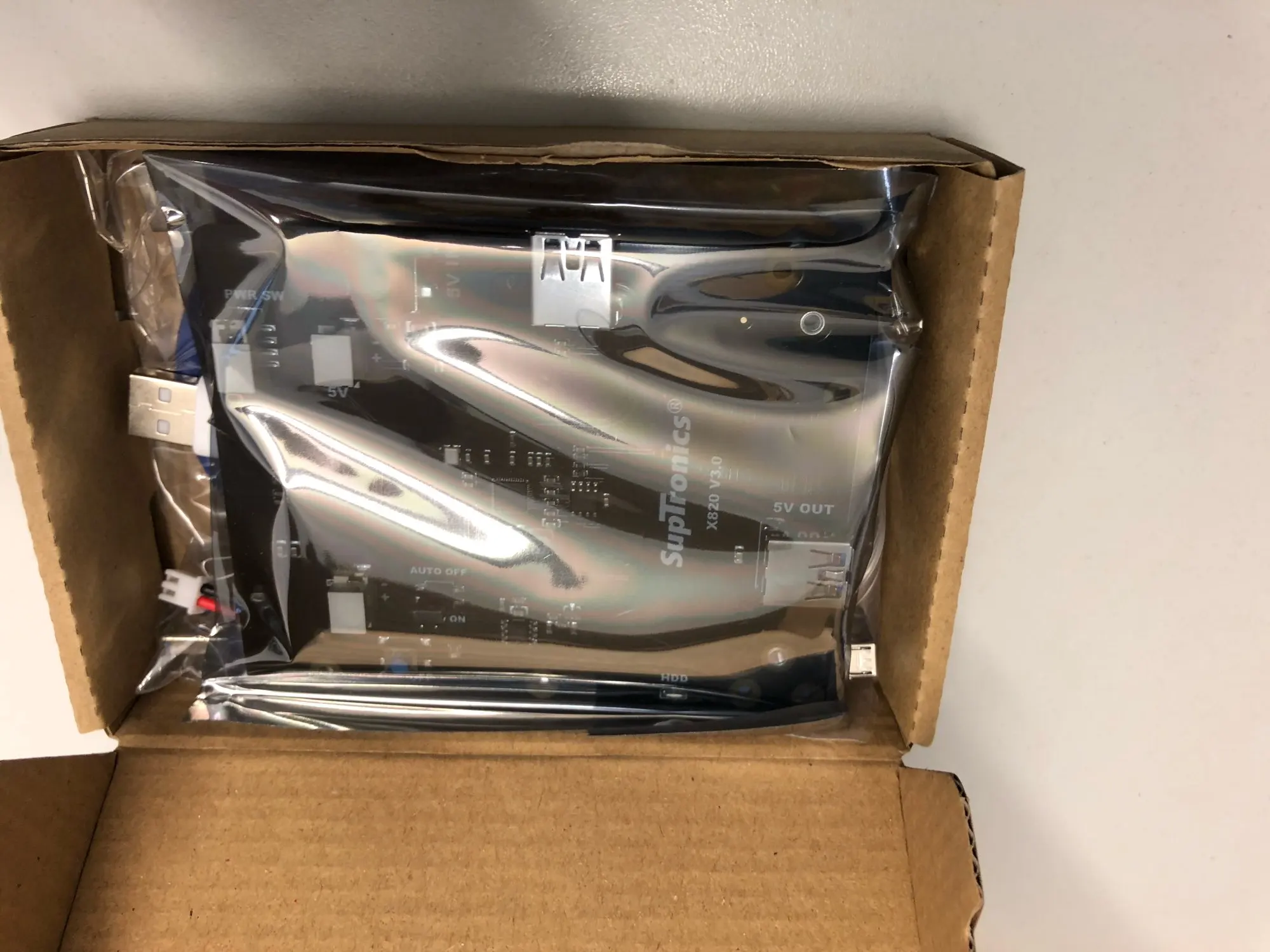

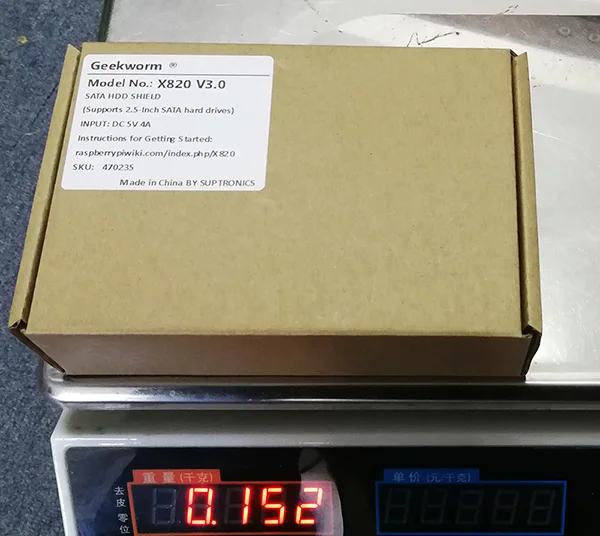

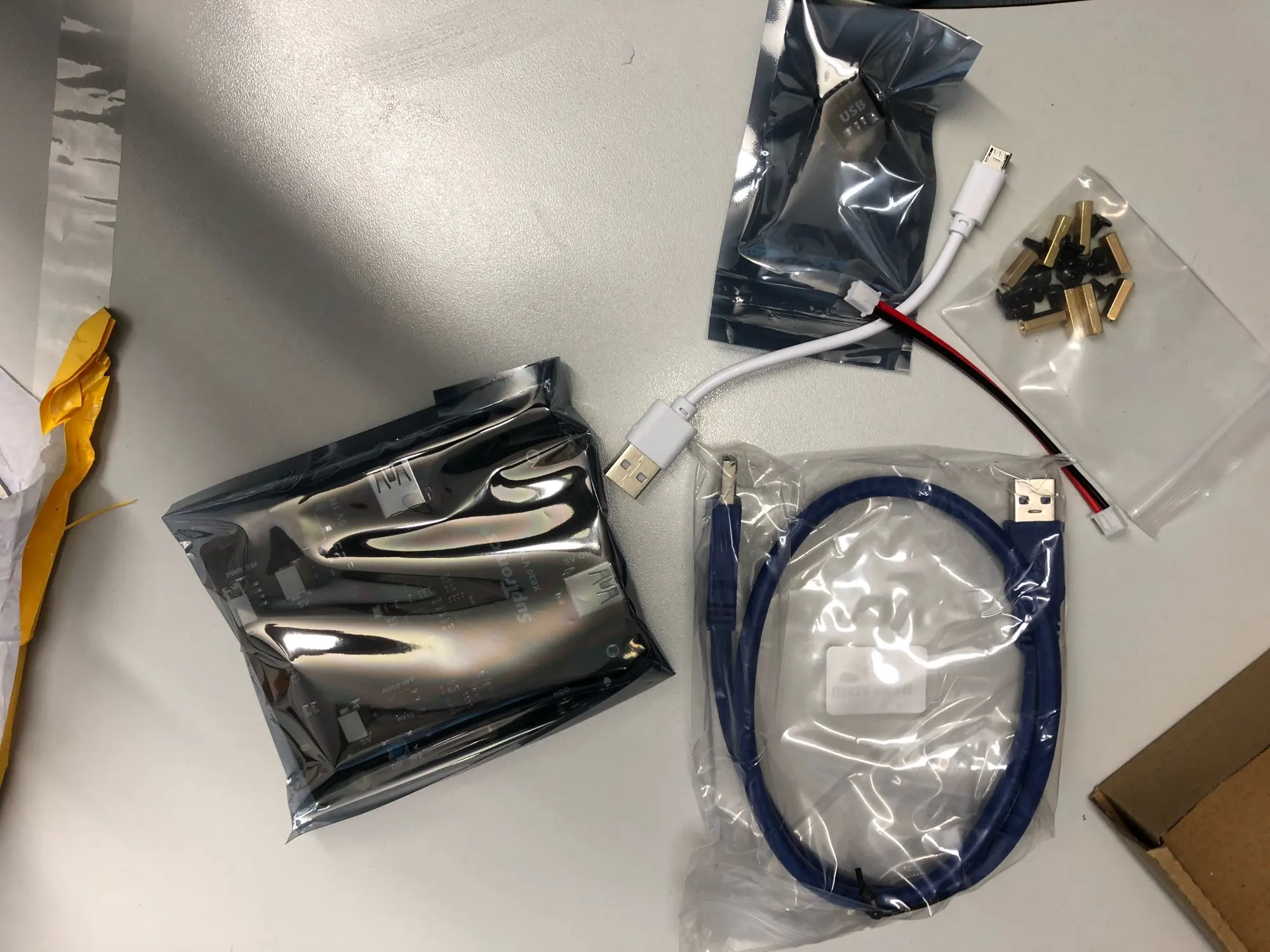

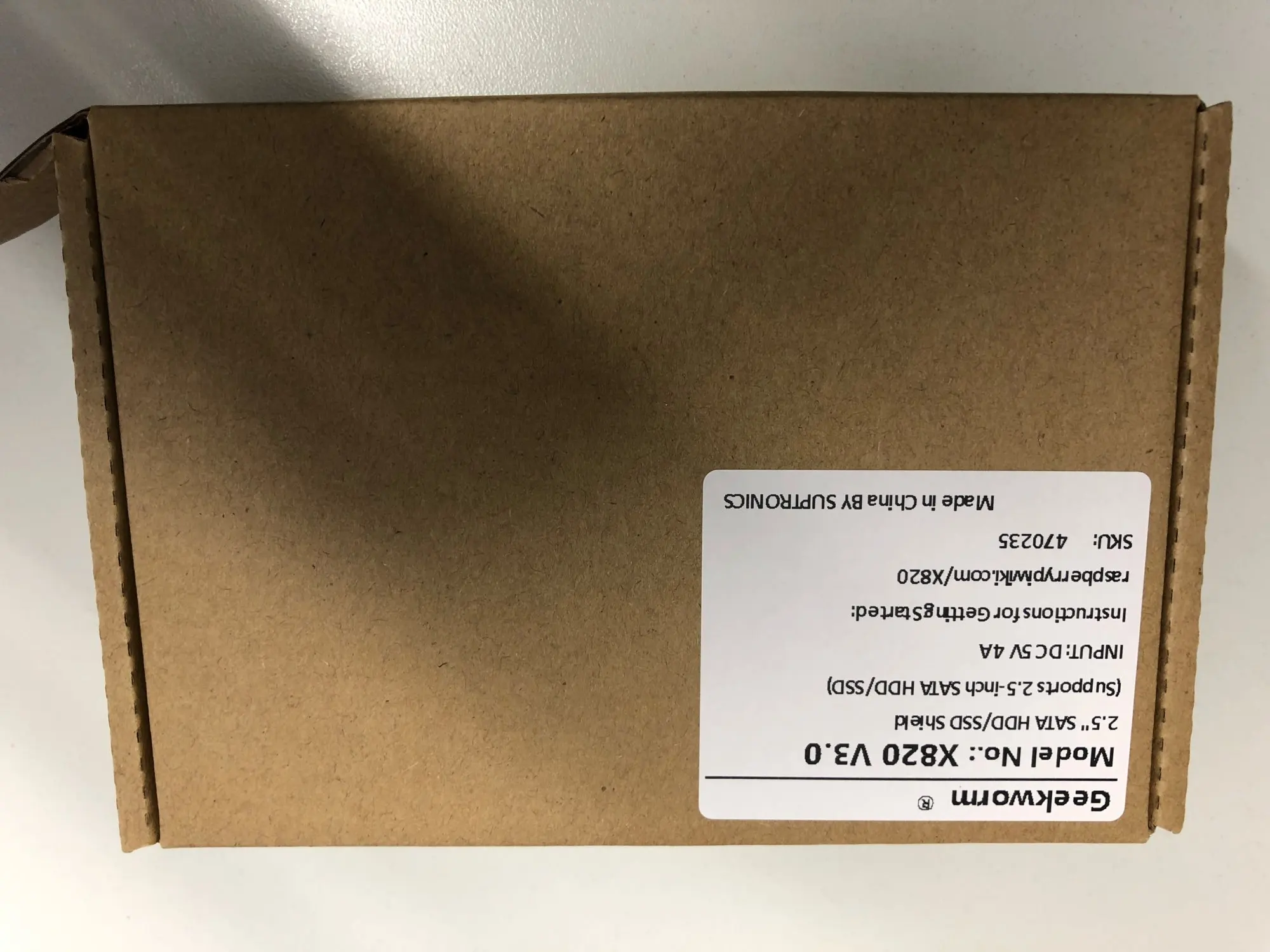

[Посылка для доставки]

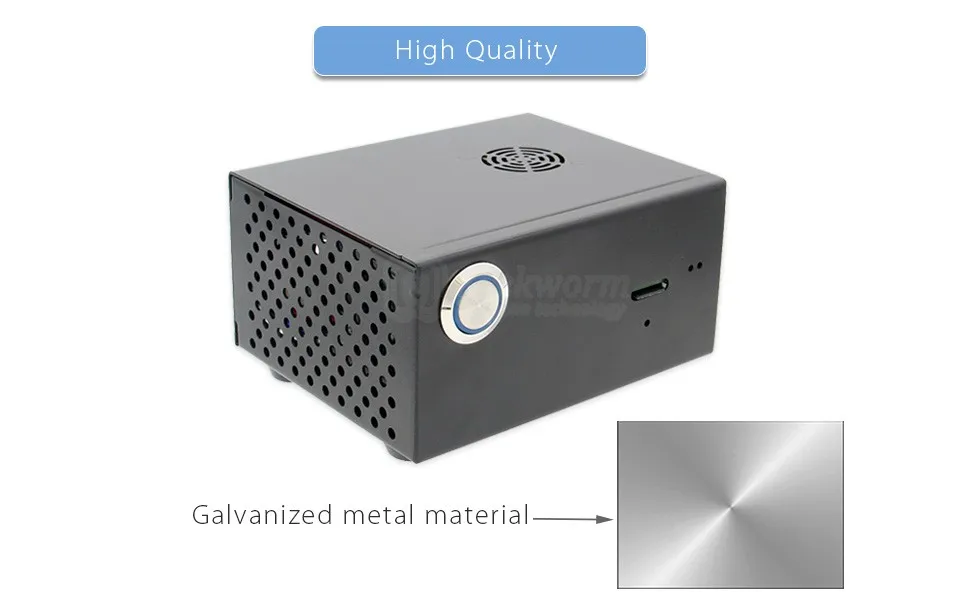

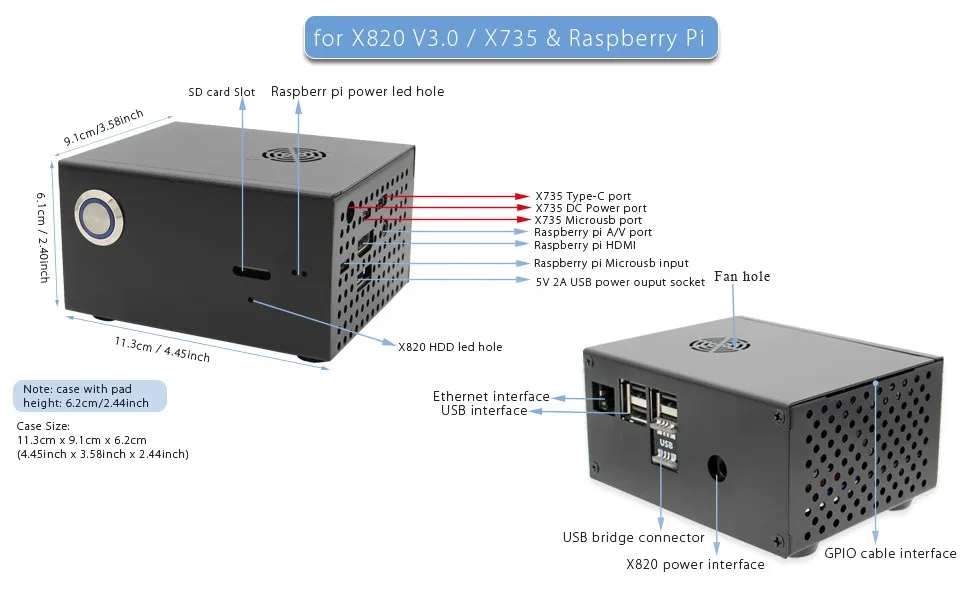

[Подходящий металлический чехол]Это металлический чехол с супер бесшумным охлаждающим вентилятором, он очень прост в установке и идеальный выбор для пользователя X820 SSD/HDD.
Высококачественный металлический материал с оцинкованной поверхностью
Поддерживает Супер Бесшумный охлаждающий вентилятор
Обновленный кабель GPIO/FFC разъем кабеля (интерфейс)
Обновленный разъем для порта питания X735 DC и порта X735 microusb
Упаковочный лист: 1 металлический чехол (с 4 винтами M3 * 4), 1 переключатель управления питанием, 1 мини-вентилятор (с 4 винтами).
Примечание: Макс. Совместимость толщина 2,5 "SATA SSD/HDD 10,4 мм/0,41 дюймов. (Stander 2,5 "SATA SSD/HDD 9,2 мм/0,36 дюйма)

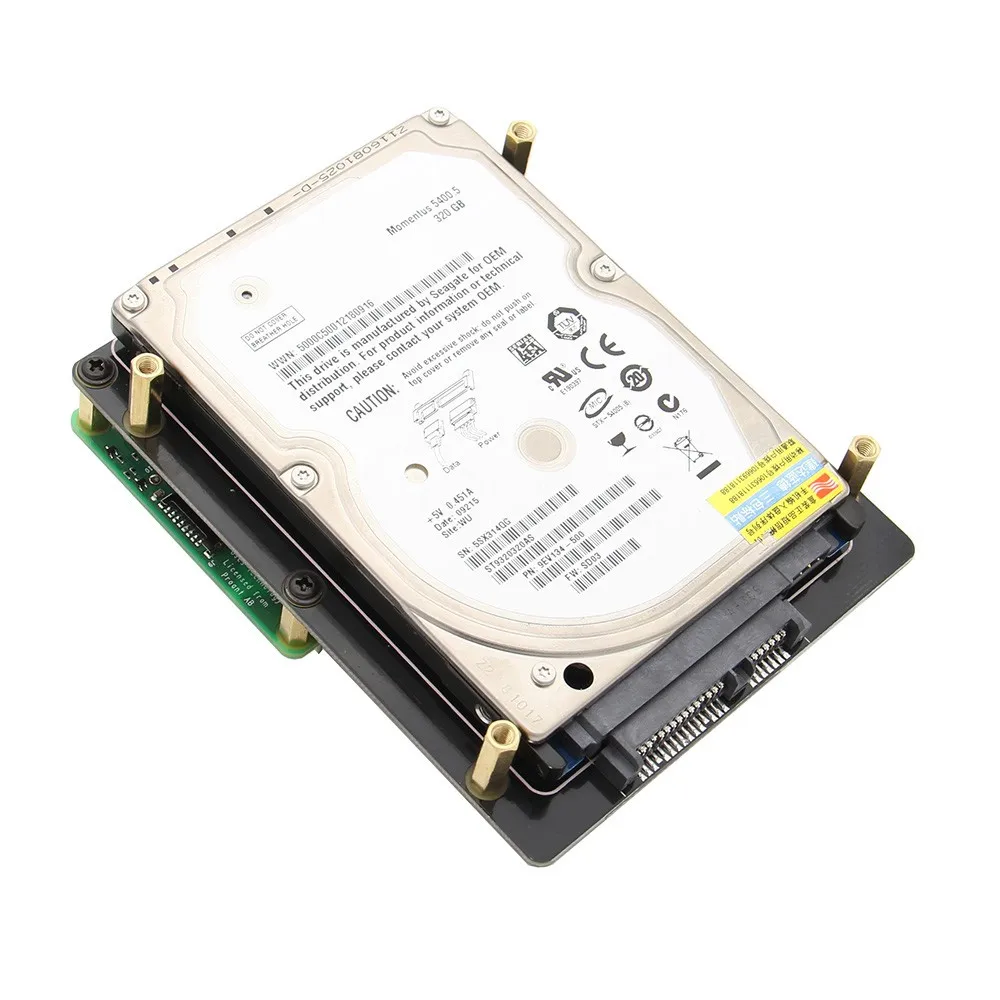

[Как установить]

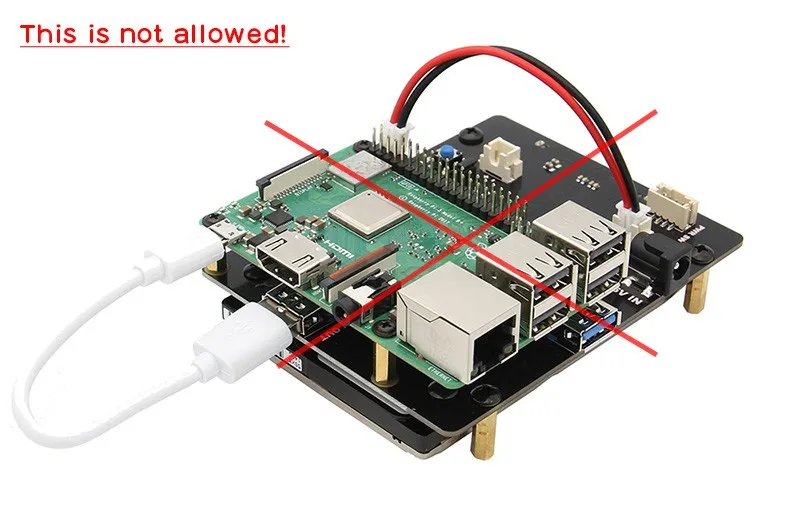

[Примечание]Не подключайте питание к RASPBERRY PI через usb-порт PI и порт питания 5 В одновременно!
[Часто задаваемые вопросы]1. Нужен ли мне внешний источник питания для платы x820 V3.0?
Да, вот Спецификация: 5V и 4A с 5,5 мм соединитель бочонка. И вы можете купить его здесь:5V 4A источник питания
2. Что делать, если плата X820 V3.0 не может обнаружить жесткий диск или SSD?
(1) сначала, пожалуйста, используйте высококачественный адаптер питания (мы рекомендуем официальный адаптер питания в продаже:5V 4A источник питания) Жесткий диск не будет распознан, если вы используете источник питания низкого качества, так как тока этого источника питания недостаточно.
(2) Пожалуйста, выполните команду lsusb' под терминалом linux и сохраните скриншот результата, а затем отправьте его сообщением, тогда мы решим вашу проблему вместе.
3. Как определить X820 SATA expansoin плата устройства?
Пожалуйста, обратитесь к нашей вики, чтобы проверить решение, которое вам нужно:Флуоресцентный
4. Как загрузить устройство массового хранения USB на raspberry pi 3?
Пожалуйста, обратитесь к нашей вики:Http://www.raspberrypiwiki.com/index.php/X820
5. Как сделать, если мне не нравится синий светильник на выключателе питания?
Это нормально, чтобы отключить синий светильник на выключателе питания, и вам просто нужно вытащить белый кабель.
6. То, что вам нужно, чтобы использовать Raspberry Pi X820 V3.0 2,5 жесткий диск SATA доска для хранения?
(1) плата Raspberry Pi (Pi 3B +, 3B, 2B, B +)
(2) Источник питания постоянного тока 5 В 4A
(3) 2,5 дюймов SATA жесткий диск диски (HDD) или твердотельный накопитель (SSD)
(4) X820 V3.0 использовать матч металлический чехол Комплект (опционально)
Обратите внимание: при использовании нашего чехол, Макс. Совместимость толщина 2,5 "SATA SSD/HDD 10,4 мм/0,41 дюймов. (Stander 2,5 "SATA SSD/HDD 9,2 мм/0,36 дюйма)
[Руководство пользователя]Вики:Http://www.raspberrypiwiki.com/index.php/X820
