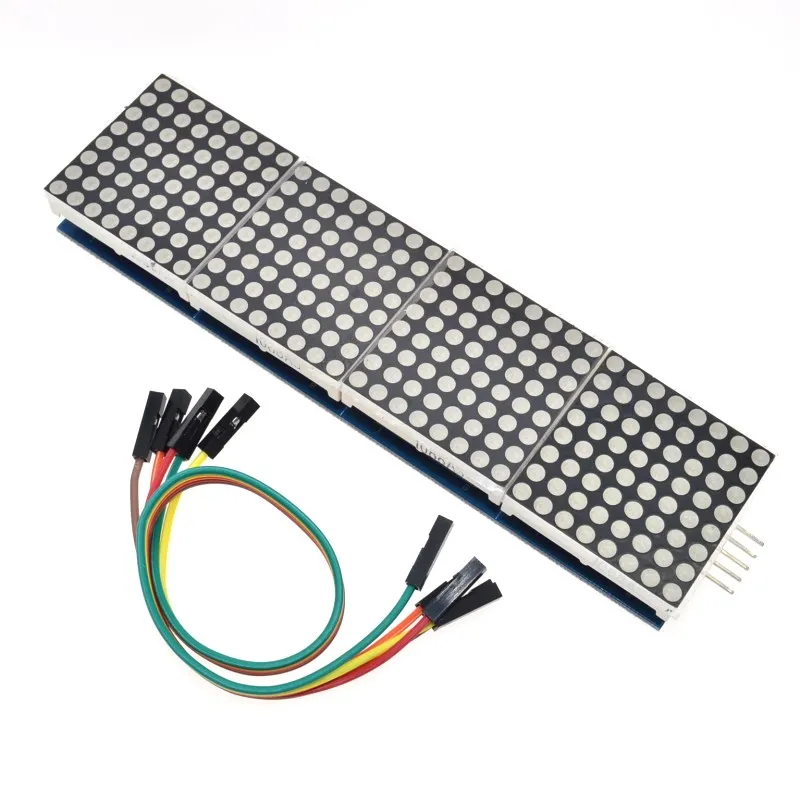

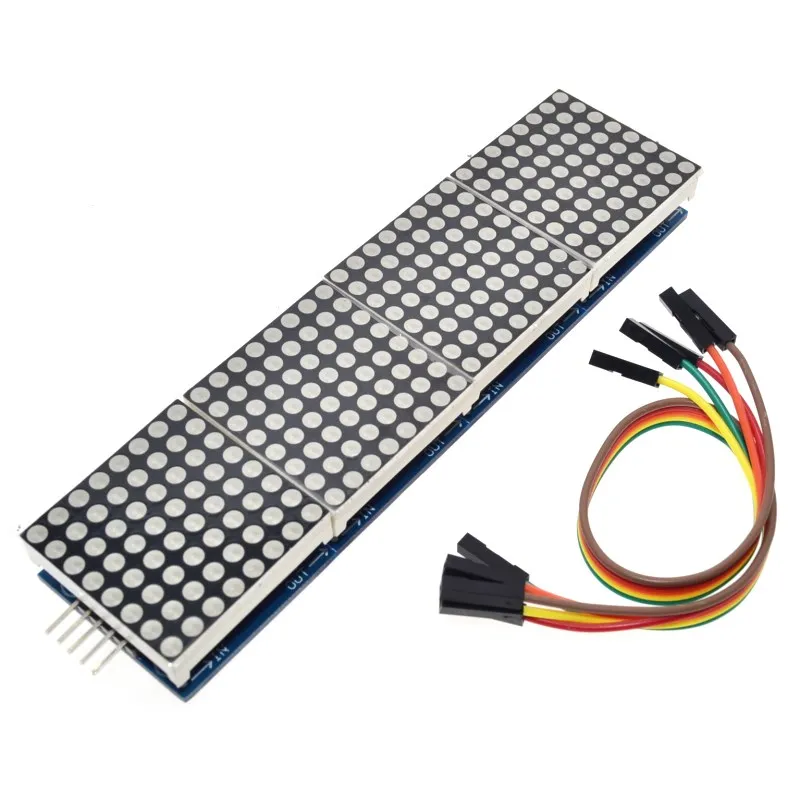

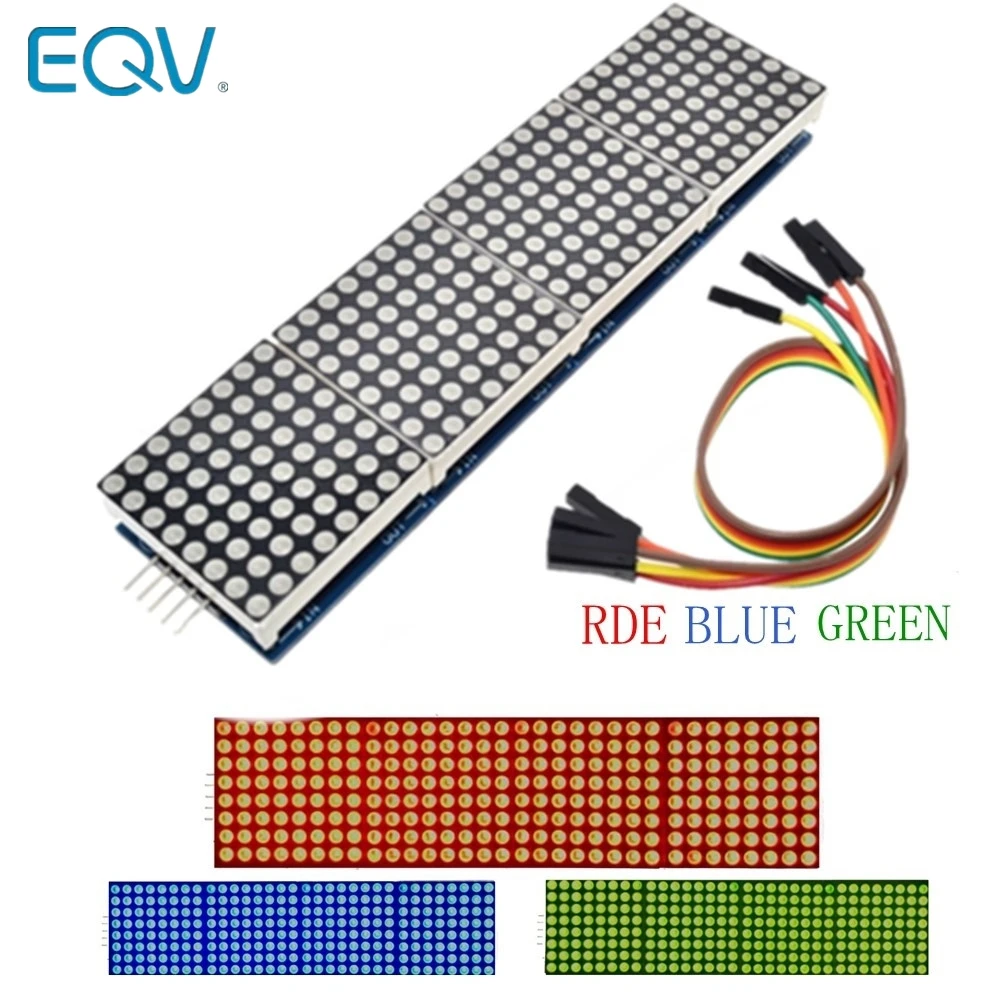

Матричный Модуль MAX7219 для микроконтроллера Arduino, дисплей 4 в одном с 5P линиями, красный, зеленый, синий

Матричный Модуль MAX7219 для микроконтроллера Arduino, дисплей 4 в одном с 5P линиями, красный, зеленый, синий

Name: 🛍 Матричный Модуль MAX7219 для микроконтроллера Arduino, дисплей 4 в одном с 5P линиями, красный, зеленый, синий
Brand: Активные компоненты
SKU: 32791739915
Price: 269.80 RUB
Availability: InStock
Rating: 5 (69 reviews)

49 Отзывов

68 Заказов

269,80₽

В наличии!

Перейти

EQV Official Store - Надежность 96.5%

Более 20740 подписчиков, дата открытия магазина 17.10.2015

Положительные оценки: 98% (19155)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 11.09.2024

Введение:

MAX7219-это интегрированный серийный драйвер ввода/вывода с общим катодным дисплеем, он соединяет микропроцессор 7-сегментный, цифровой, светодиодный дисплей с 8 цифрами, вы также можете подключить дисплей с гистограммой или 64 независимых светодиода. На нем, включая чип кодировщика BCD типа B, многоканальное сканирование циклического сегмента текстового драйвера, а также статическую ОЗУ 8*8 для хранения каждой информации. Для настройки тока сегмента каждого светодиодный индикатор используется только один внешний регистр.

Удобный четырехпроводной последовательный интерфейс может быть подключен ко всем микропроцессорам общего назначения. Каждая информация может быть обработана в обновлении, не нужно перезаписывать все дисплеи. MAX7219 также позволяет каждому пользователю выбрать кодирование данных или некодирование.

Все устройство содержит режим отключения при низкой мощности 150 МКС, аналоговый и цифровой контроль яркости, регистр ограничения сканирования позволяет пользователю отображать бит данных 1-8, И один для всех светодиодный режим обнаружения люминесценции.

Для работы с точечной матрицей требуется всего три порта IO! Нет мерцания при отображении точечной матрицы! Поддержка каскадных!

Параметры:

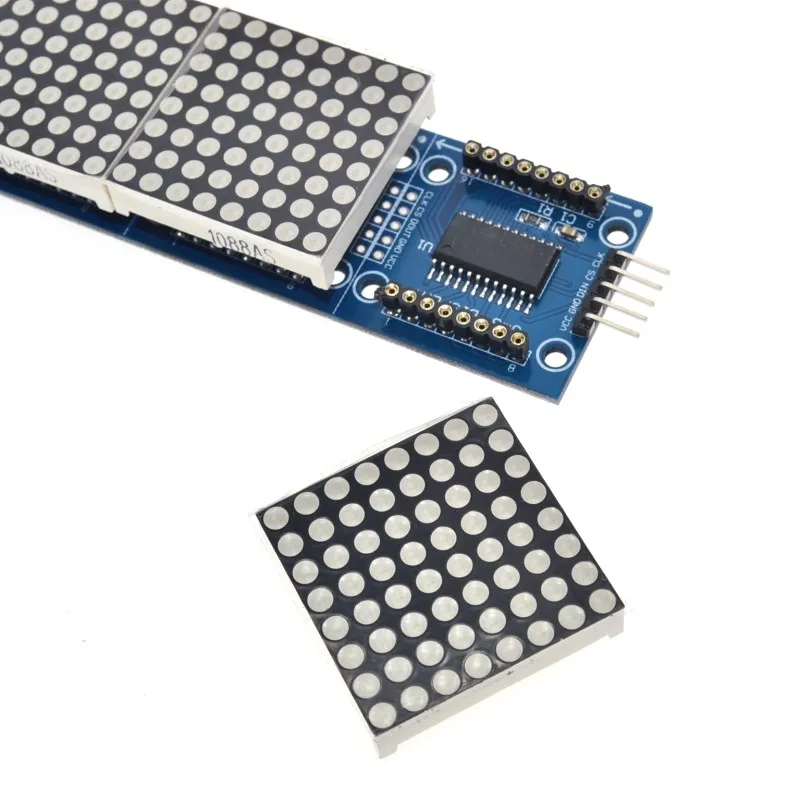

1. Один модуль может управлять в общей сложности 8*8 точечной матрицей

2. Рабочее напряжение: 5 В

3. Размер: * 12,8 см * 3,2 см * 1,3 см (Д * Ш * В)

4. С 64 крепежными винтовыми отверстиями, диаметр 3 мм

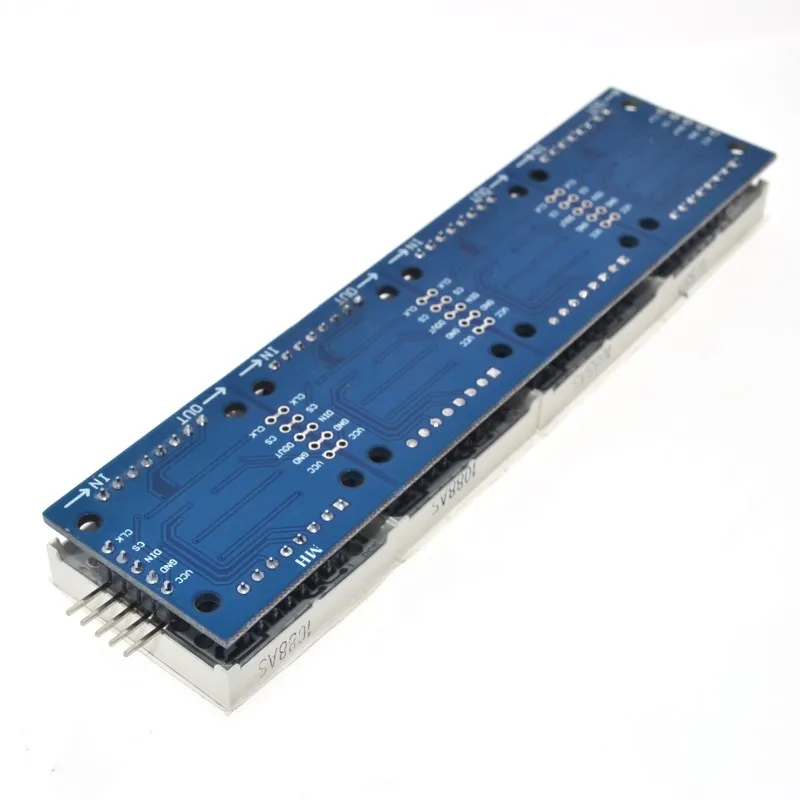

5. Модуль с входными и выходными интерфейсами, поддержка каскадных нескольких модулей

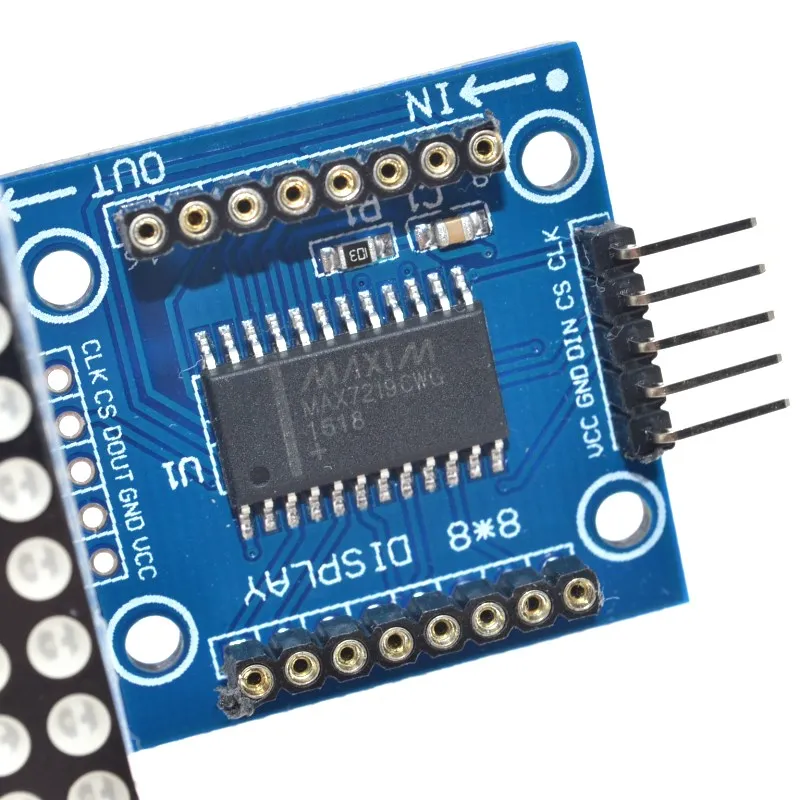

Инструкции по проводке:

1. Левая сторона модуля как входной порт, выходной порт справа.

2. Если один модуль управления, просто входной порт, подключенный к ЦП

3. Каскадные несколько модулей, входное и выходное завершение процессора, вход выходного конца второго модуля первого модуля, первые два модуля первых трех входных выходных модулей и так далее. ..

51 микроконтроллер, например:

VCC → 5V

GND → GND

DIN → P2.2

CS → P2.1

CLK → P2.0

Список доставки:

1. Модуль точечной матрицы MAX7219 (протестирован хорошо)

2,20 см Dupont line * 5P

Вес логистики
0.050
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
.
Название бренда
EQV
Напряжение электропитания
.
Номер модели
MAX7219
Применение
MAX7219

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
.
Размер логистики - высота (см)
6
Размер логистики - длина (см)
6
Размер логистики - ширина (см)
6
Состояние
Новый
Тип
MAX7219
Упаковка
SMD

Отзывы покупателей

G***g

Страна: UA Color: blue Доставка: Saver Shipping 13.01.2021

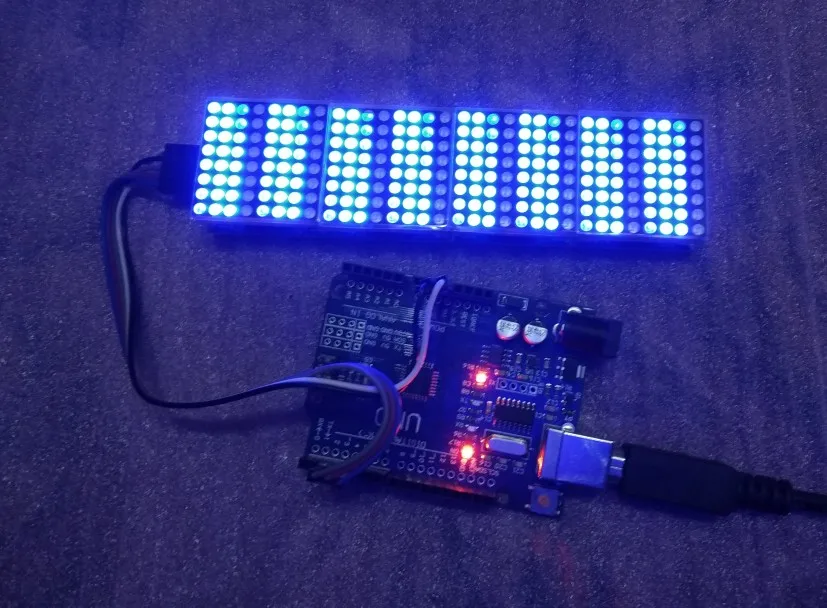

28 днів до Києва. Матриця дуже яскрава, навіть занадто. На максимальній яскравості дивитись не комфортно. Рекомендую.

D***h

Страна: RU Color: red Доставка: Saver Shipping 07.12.2020

Всё что заказал, всё пришло. Доставка в ЯНАО меньше месяца.

M***D

Страна: DZ Color: red Доставка: Standard Shipping 25.11.2020

Такой же, как на фотографиях

M***n

Страна: FR Color: red Доставка: Standard Shipping 04.11.2020

Я очень доволен

E***r

Страна: ES Color: red Доставка: Saver Shipping 20.10.2020

Хорошее обслуживание, быстро и как показано на изображении,

V***o

Страна: RU Color: blue Доставка: Saver Shipping 13.11.2020

доставка быстрая прямо в ближайшую пятерочку

C***r

Страна: CL Color: blue Доставка: Standard Shipping 03.11.2020

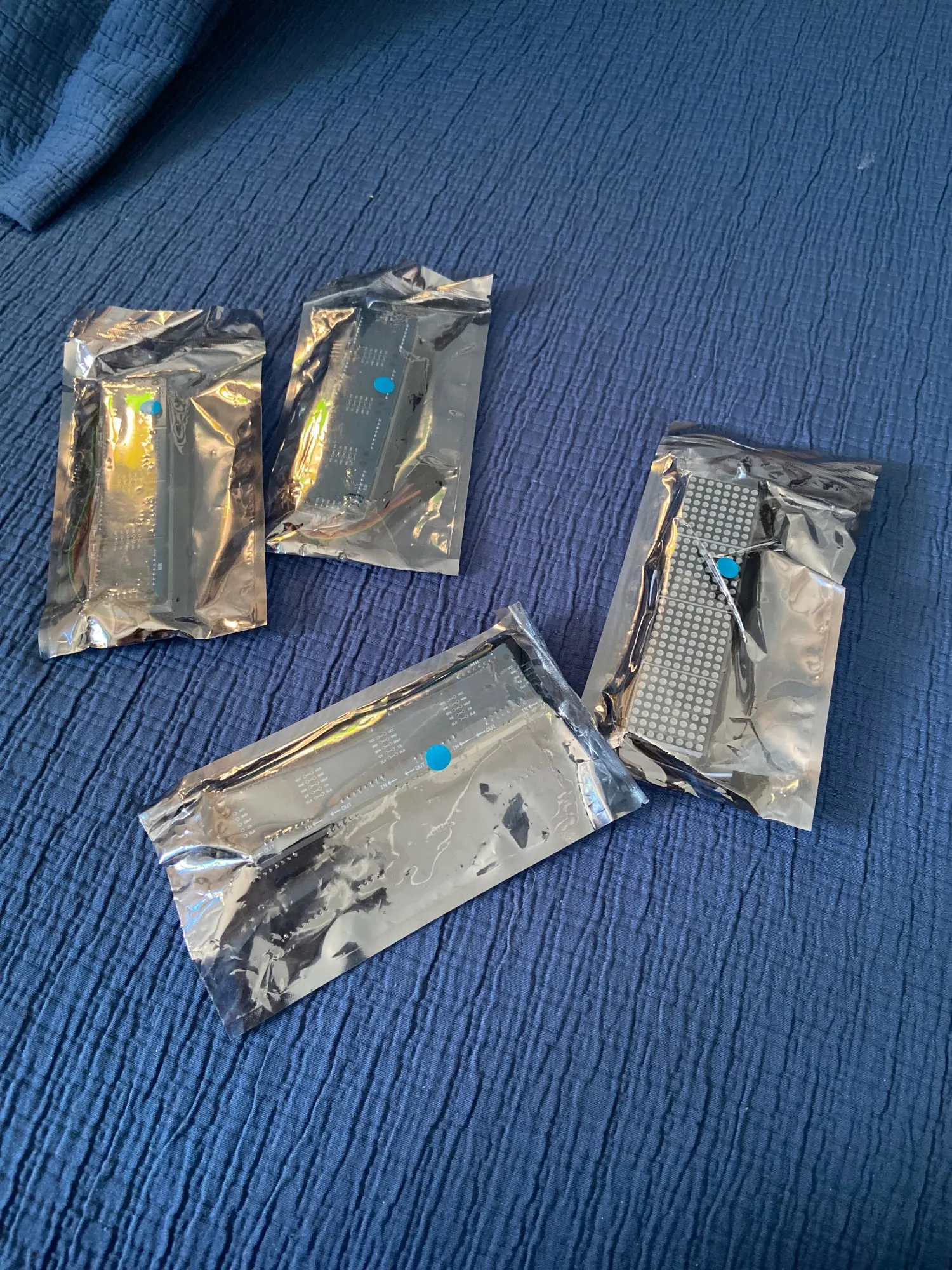

Они прибыли быстро и хорошо упакованы

D***v

Страна: RU Color: blue Доставка: Saver Shipping 10.11.2020

буду пробовать, вроде нормально выглядит

A***v

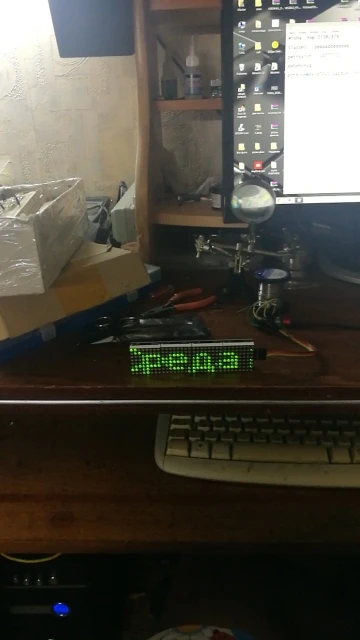

Страна: RU Color: green Доставка: Saver Shipping 23.02.2021

пока работает

A***b

Страна: RU Color: green Доставка: Saver Shipping 05.02.2021

спасибо. очень быстро дошло

V***k

Страна: UA Color: blue Доставка: Saver Shipping 30.12.2020

Супер быстрая доставка! Все товары есть на складе. Я рекомендую этого продавца.

F***a

Страна: BR Color: blue Доставка: Standard Shipping 29.12.2020

Не тестировано! Очень быстрая доставка для Brasil! 20 дней!
