Последнее обновление: 08.03.2022
YX-150 Электрический контактный манометр, вакуумный манометр, контроллер
Классификация спецификации продукта:
0-0.1MPA
0-0.16MPA
0-0.25MPA
0-0.4MPA
0-0.6MPA
0-1MPA
0-1.6MPA
0-2.5MPA
0-4MPA
0-6MPA
0-10MPA
0-16MPA
0-25MPA
0-40MPA
0-60MPA
Вакуумный манометр:-0,1-0MPA

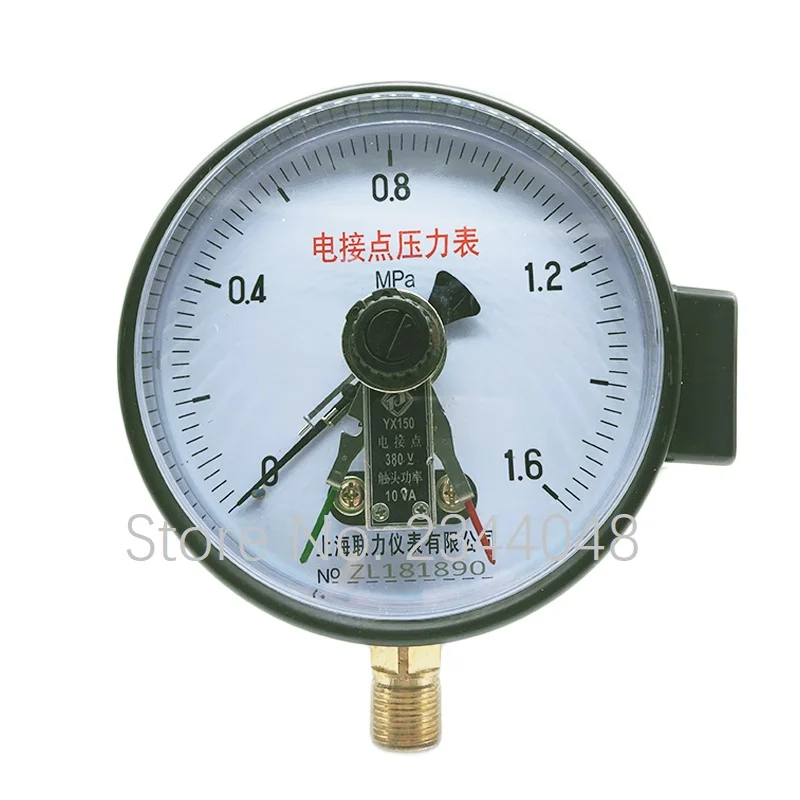

Модель: YX-150 прямого электрического контактного манометра
Диаметр поверхности: 150 мм
Резьба: M20 * 1,5
Способ установки: радиальный
Уровень точности: 1,6
Мощность: 10 ВА
Максимальное рабочее напряжение: 220 В или ac380в
I. Обзор
Манометр с электрическим контактом сокращен как инструмент, который разработан и изготовлен в соответствии с промульгированным министрами стандартным JB1608-75 (Электрический контактный манометр).
2. Цель
Этот инструмент подходит для измерения давления некоррозионной, некристаллической, незатвердевшей жидкости, газа, воздуха и других сред, таких как медный сплав, структура сплава и олово-свинцовый припой. Этот инструмент используется в сочетании с соответствующими электрическими устройствами (такими как реле и контакторы и т. д.), даже если он может достичь целей автоматического управления и сигнализации (сигнализации) для контролируемой системы.
3. Основные параметры индекса
1. Точность: 1,6
2. Максимальное рабочее напряжение и контактная Мощность: 220 В ~ 380 В, 10 Вт.
3. Режим управления: двухпозиционный медленно двигающийся контакт;
4. Прочность изоляции: синусоидальный переменный ток 50 Гц 2000 в длится одну минуту.
5. Условия эксплуатации: -40 ~ 70 ℃, относительная влажность не более 85%, а вибрация и резкая пульсация измеренных (Контролируемая) средство не должно иметь очевидного влияния на нормальную работу прибора.
4, структура и принцип

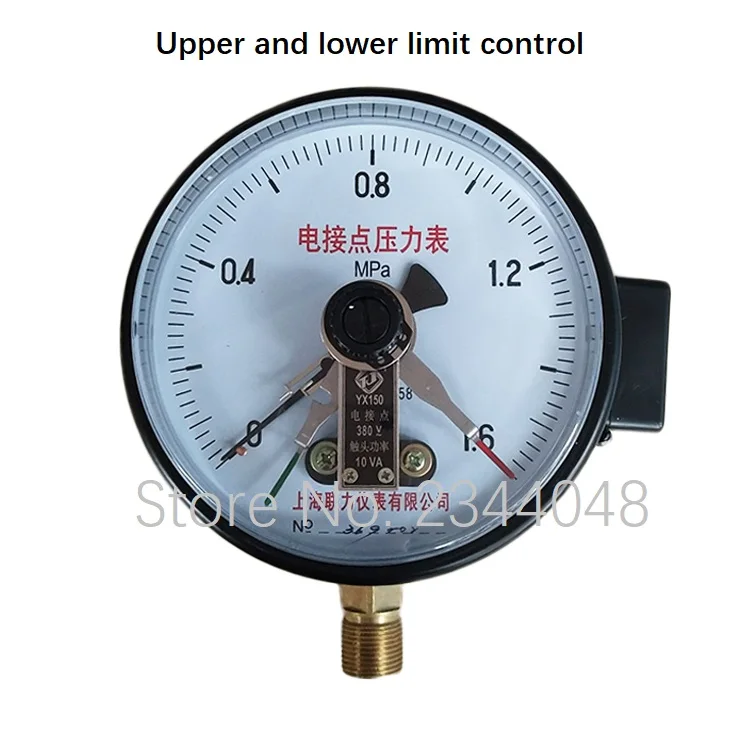

Прибор состоит из корпуса, измерительной системы, индикаторной части, электрической контактной группы, регулирующего устройства и выходной коробки. Принцип работы прибора основан на пружинной трубке в системе измерения. Под давлением измеряемой среды конец пружинной трубки должен производить соответствующую эластичную деформацию и смещение, которая приводится в действие шестерней с помощью тягового стержня и усилена. Указатель (вместе с контактом) на фиксированном валу шестерни будет указывать измеренную массу на циферблате. В то же время, когда он находится в контакте (или отключен) с контактами (верхний предел и нижний предел) на интегрированной игле, цепь в системе управления может быть отключена и подключена для достижения цели автоматического управления и сигнализации.
