Последнее обновление: 26.09.2024

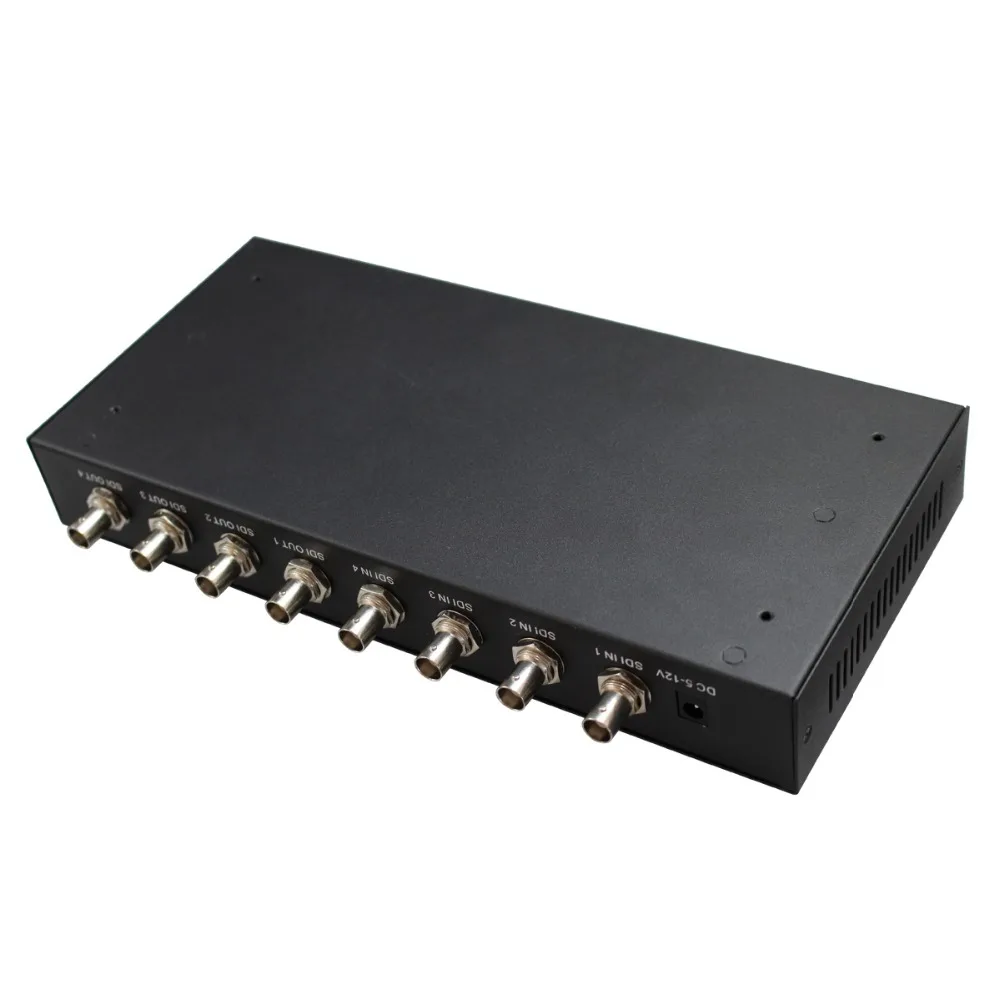

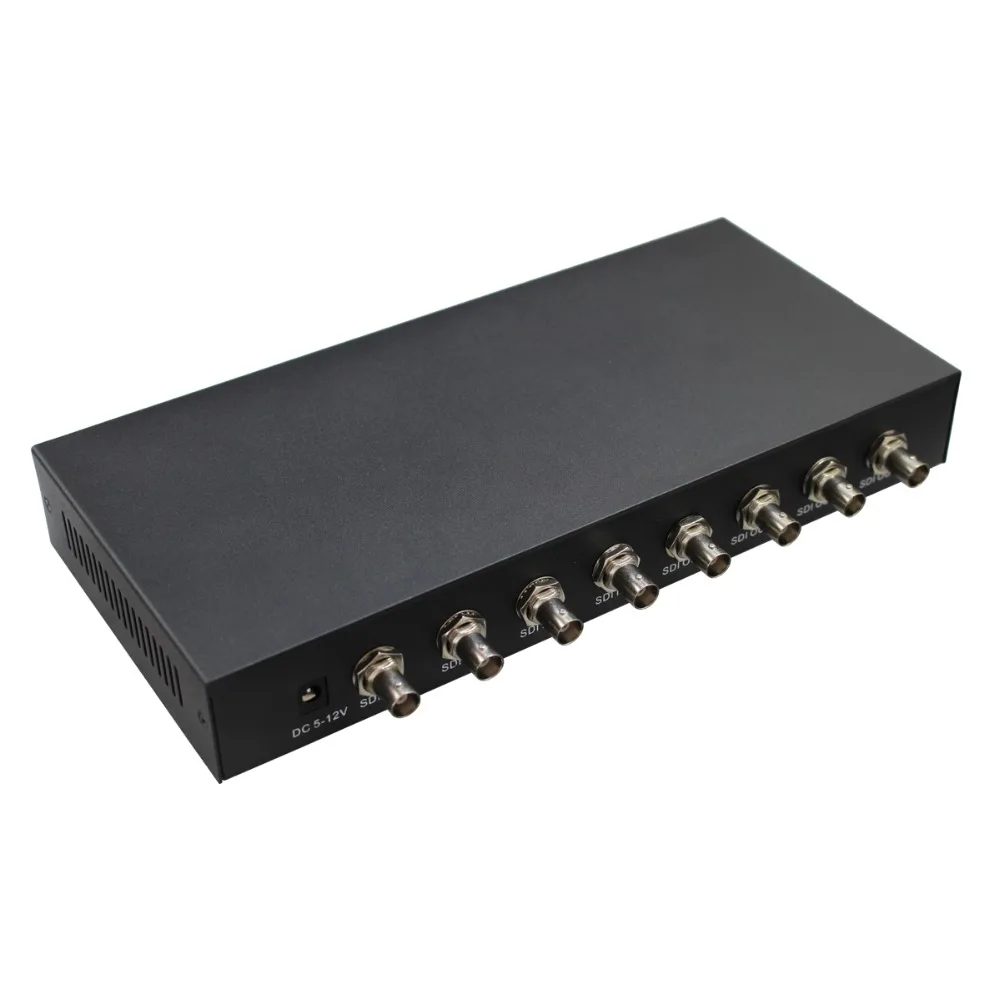

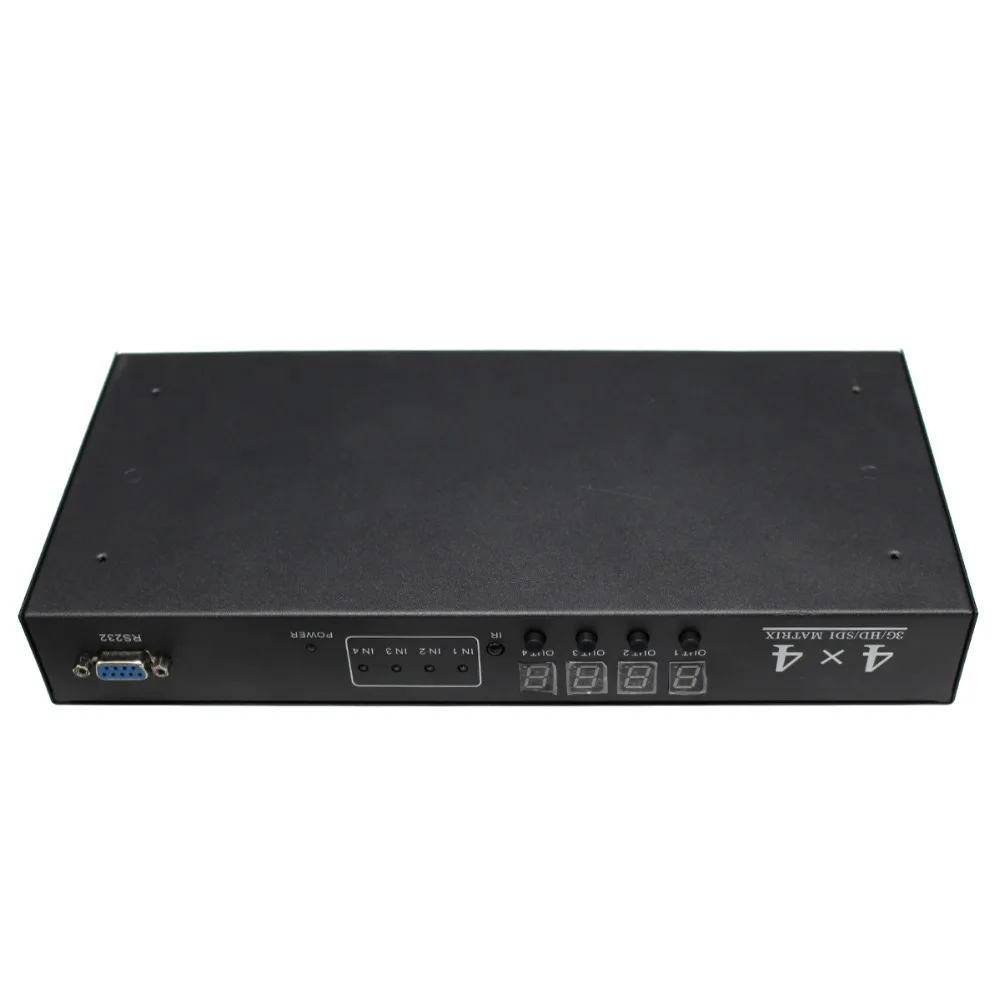

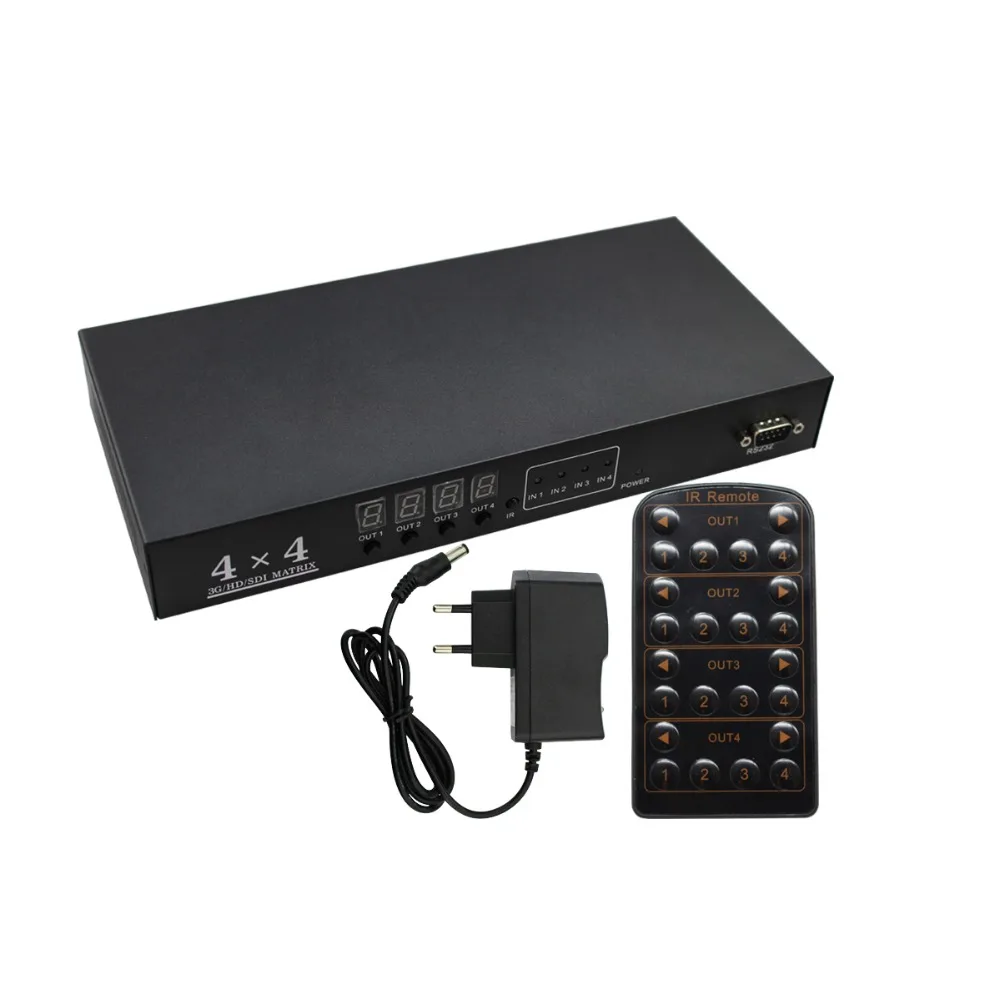

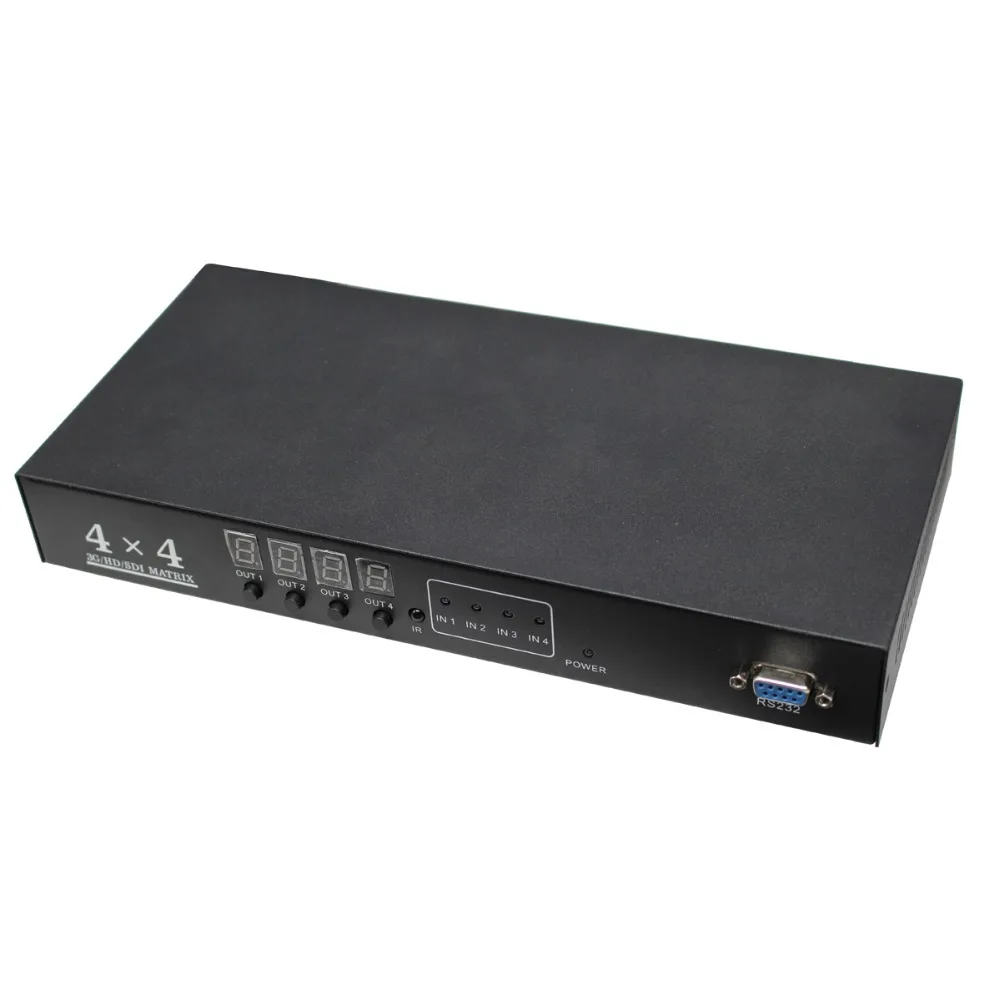

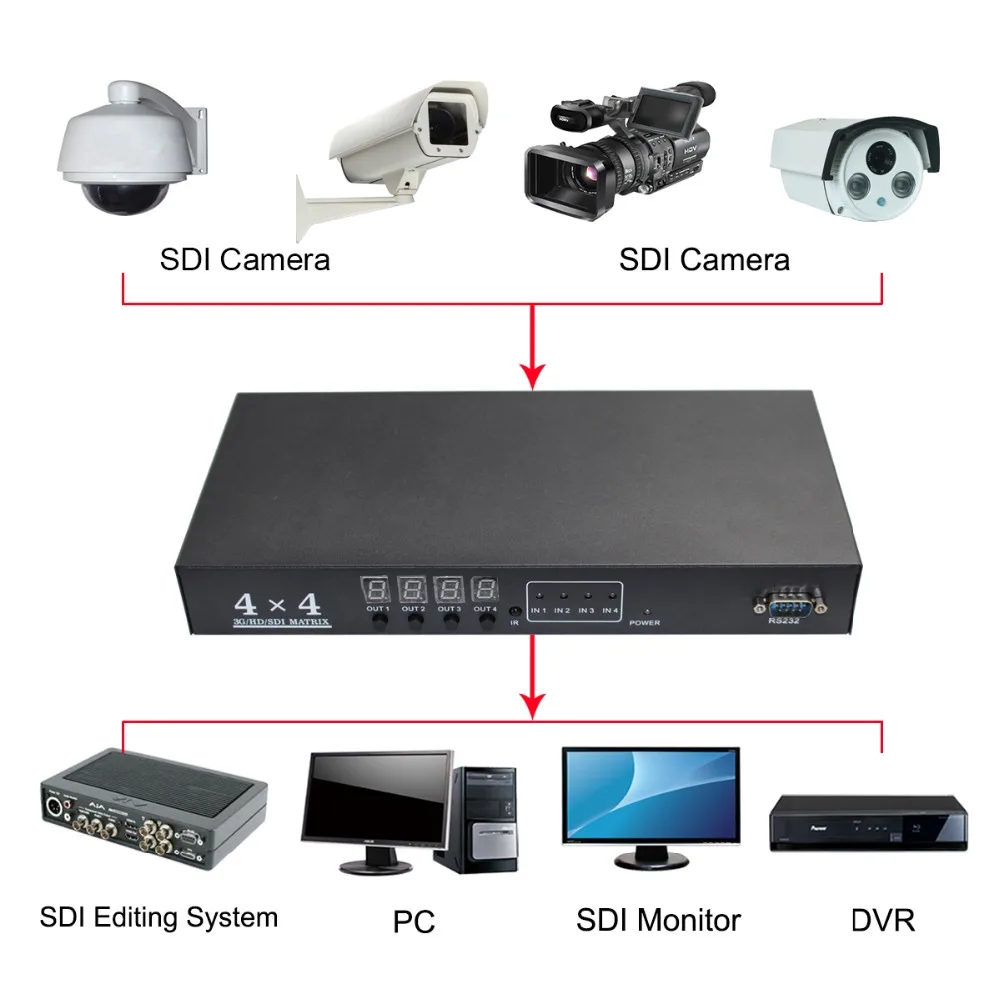

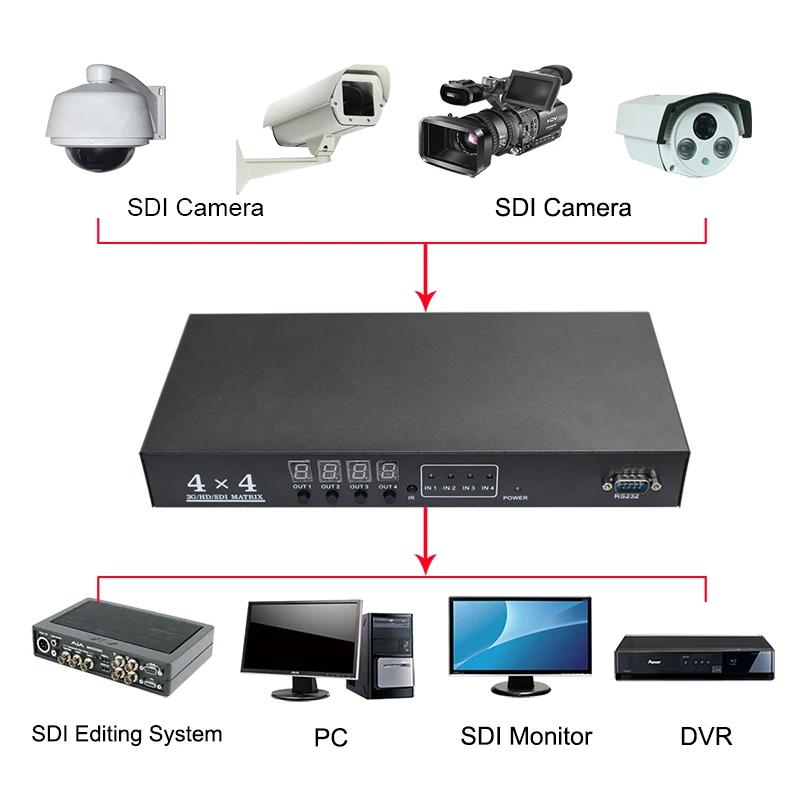

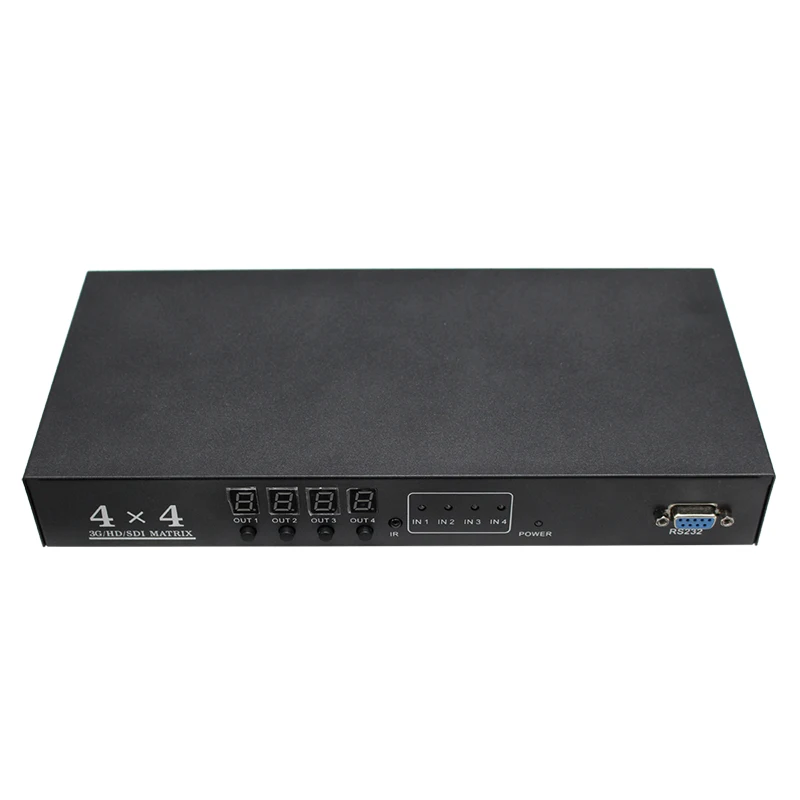

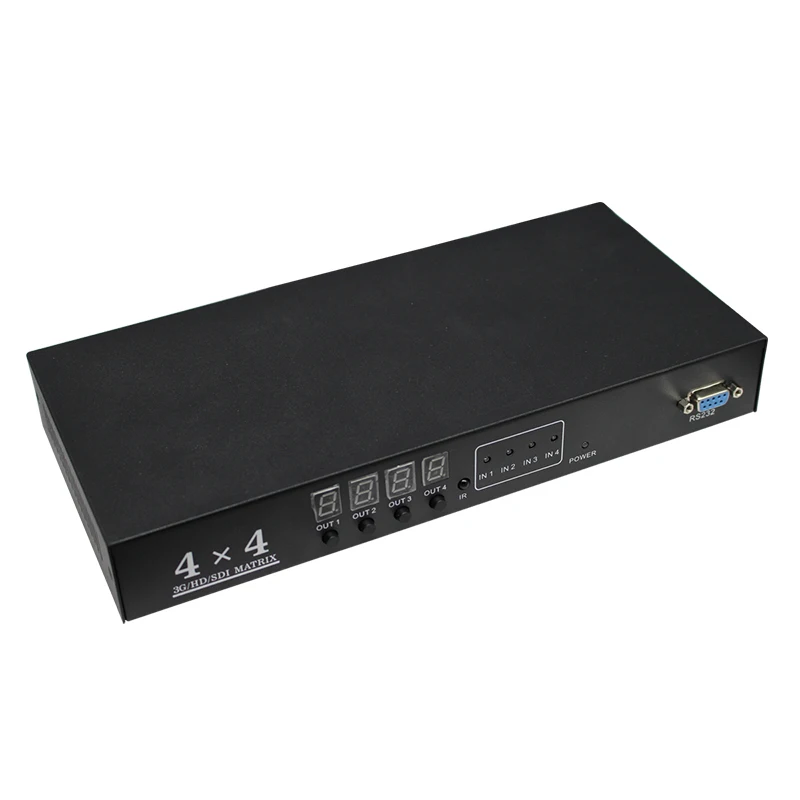

Этот продукт представляет собой матрицу SDI 4 × 4, которая может преобразовывать SDI сигнал из 8 портов в любые другие 4 Независимых выходных порта. Он поддерживает вход и выход сигнала Full-HD SDI, а также очень прост в использовании с высокой стабильностью и надежностью. Он широко используется на всех ТВ-станциях и других рабочих местах, безопасном мониторинге безопасности, месте обучения и т. д.
I. Предупреждение безопасности:
Пожалуйста, держите подальше от влаги, высокой температуры, пыли, коррозионных и окисляющих газов окружающей среды. Все детали должны избегать сильной вибрации, пожалуйста, не разбивайте, Не стучите или Не ломайте. Пожалуйста, удерживайте головку адаптера питания, когда вы вытащите адаптер питания вместо того, чтобы тянуть кабель питания. Пожалуйста, выключите питание, когда устройство не используется (пожалуйста, отключите адаптер питания, когда вы не будете использовать его в течение длительного времени). Пожалуйста, не открывайте продукты самостоятельно и не прикасайтесь к деталям внутри. Вы должны использовать оригинальный адаптер питания, который предоставляется от производителя или надежного адаптера питания.II. Описание интерфейса
V. Параметры
Адаптер питания
Диапазон: 5 в пост. Тока ~ 12 В мощность:<4 Вт
Диаметр порта питания: 2,1 мм стандарт: 5 В/1 а адаптер питания

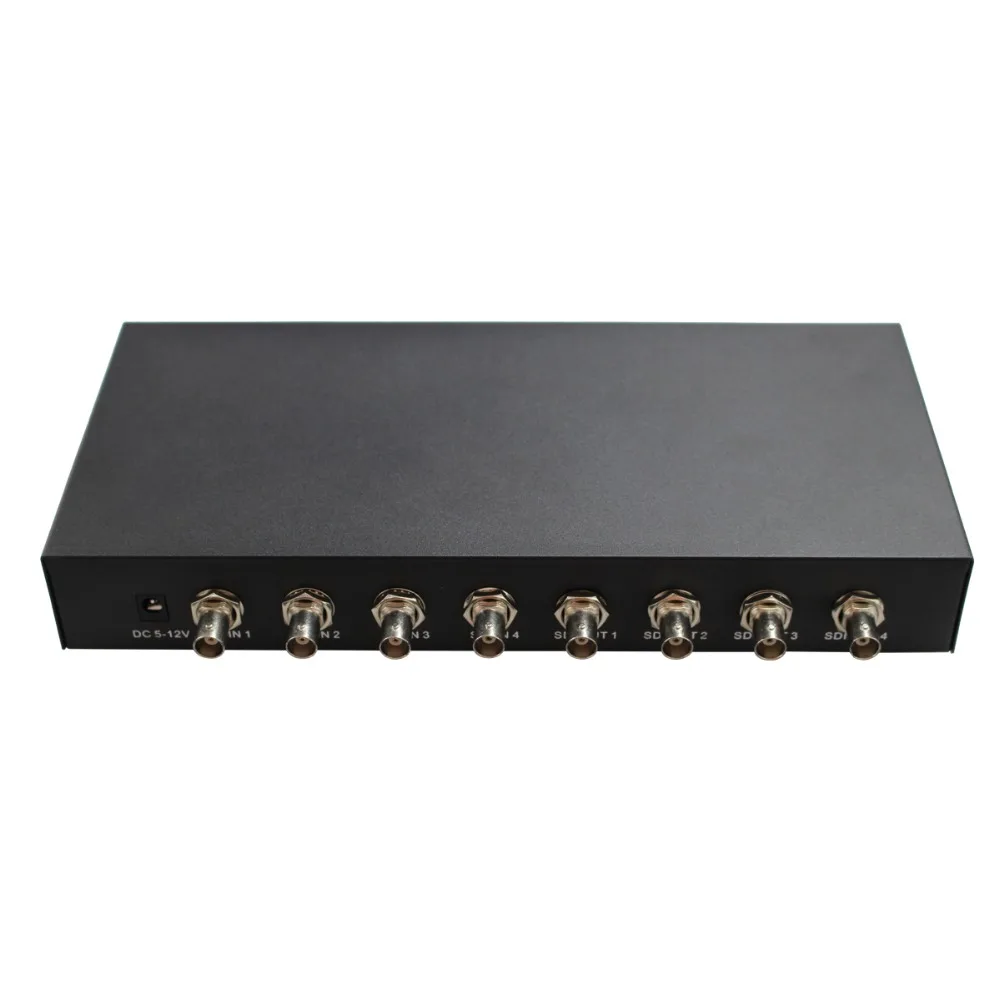

Входной порт SDI
BNC SDI× 4
Выходной порт SDI
BNC SDI× 4
Кнопка
4
ИК
1
Стандарт SDI
Совместимость SMPTE 424M,SMPTE 292M и SMPTE 259M-C
Формат сигнала SDI
SD-SDI HD-SDI 3G-SDI
Поддержка скорости SDI
143-2970 МБ/с.
Сопротивление SDI
75 Ом
Разрешение ввода SDI
480i @ 60 Гц/576i @ 50 Гц/720 @ 50 Гц/720P @ 60 Гц/1080i @ 50 Гц/1080i @ 60 Гц/1080P @ 24 @ 25 @ 30 @ 50 @ 60 Гц/
Разрешение выхода SDI
480i @ 60 Гц/576i @ 50 Гц/720P @ 50 Гц/720P @ 60 Гц/1080i @ 50 Гц/1080i @ 60 Гц/1080p @ 24 @ 25 @ 30 @ 50 @ 60 Гц
