Программатор UPA USB V1.3 SW 1,3 с адаптером Tms и Nec HW2021, работает идеально

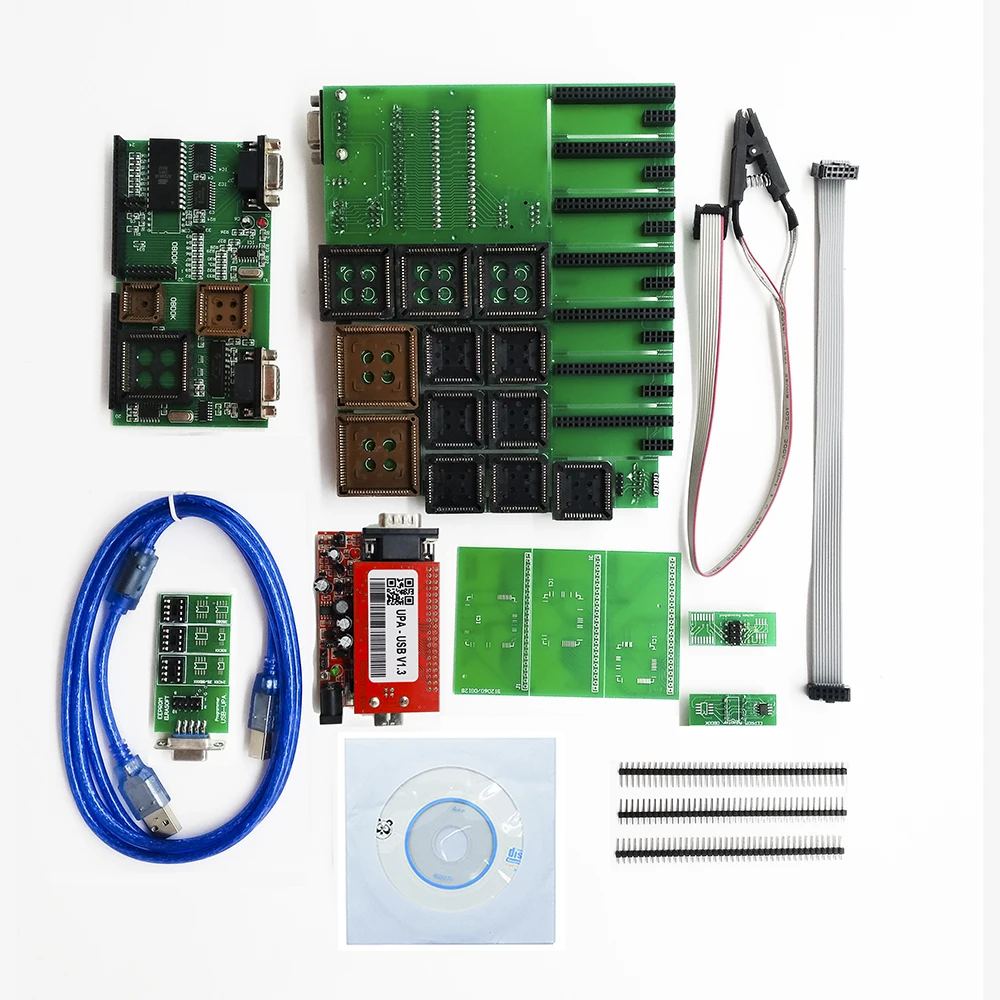

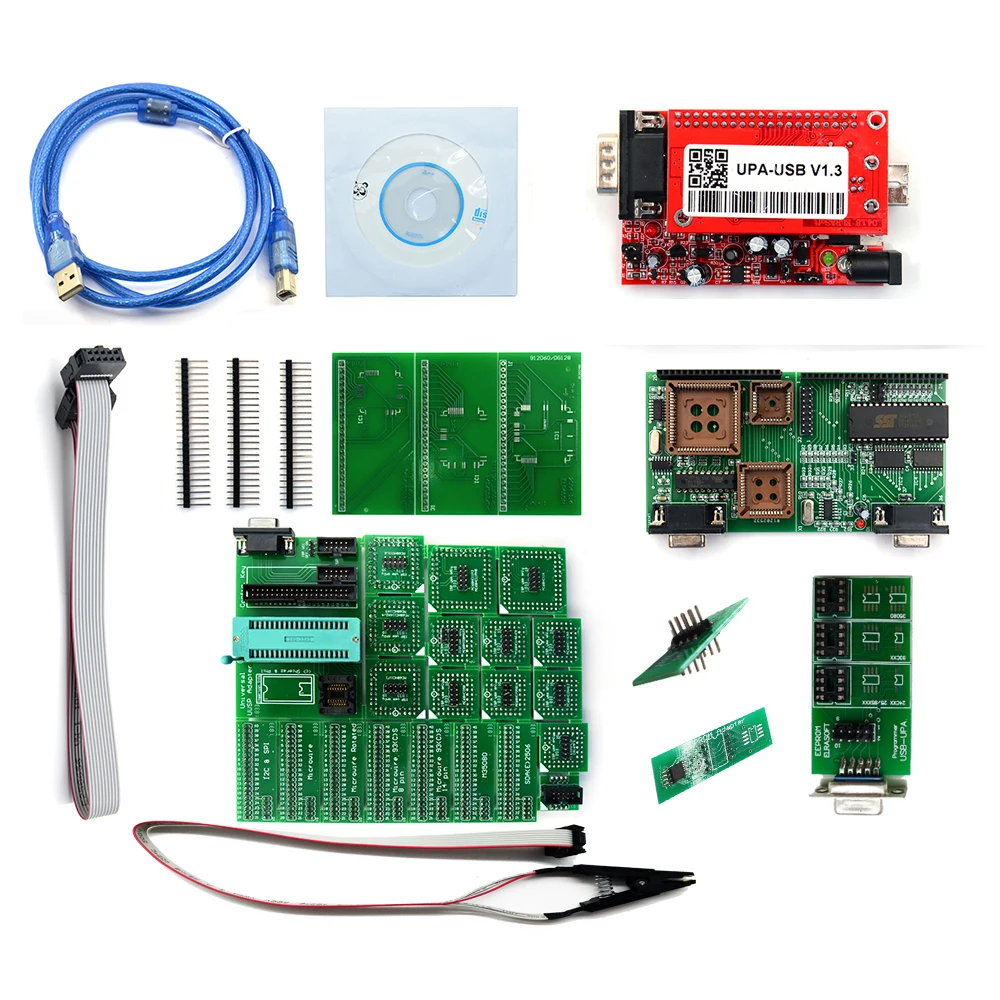

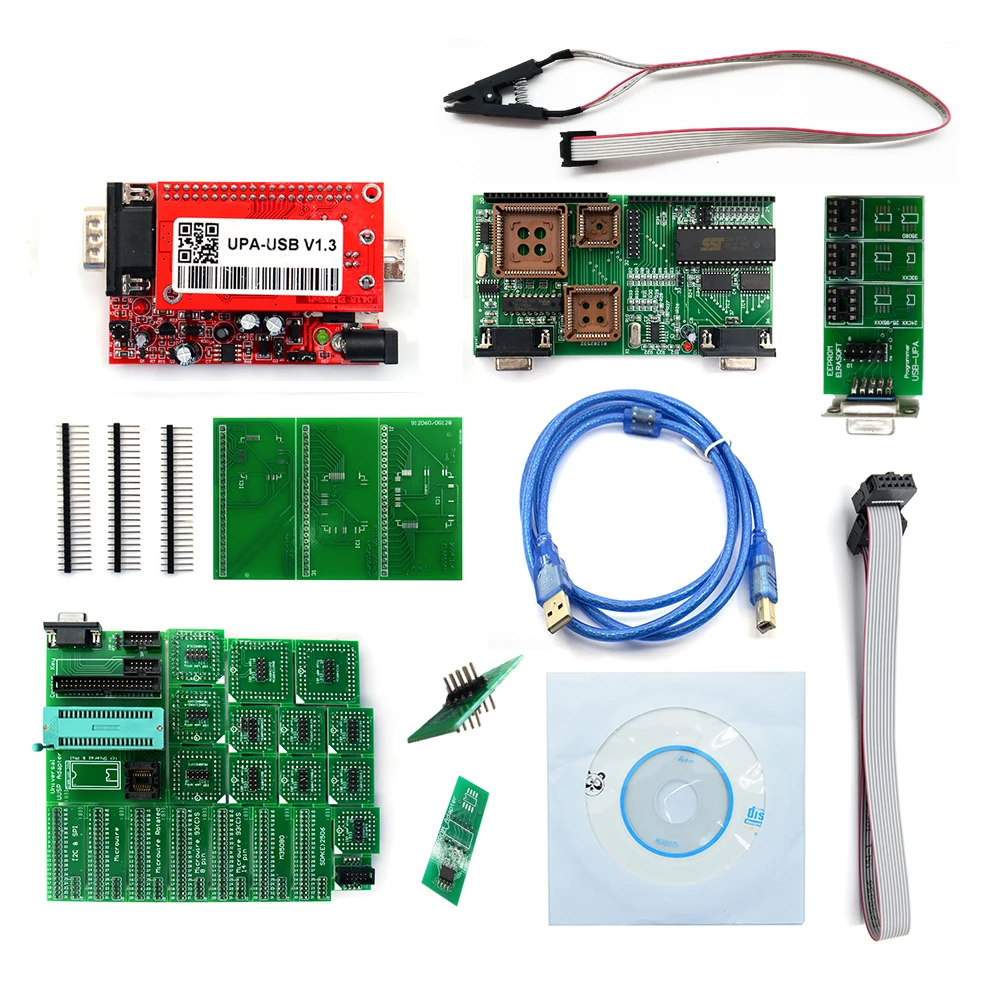

Полная посылка UPA-USB HW2018 SW1.3 с адаптерами TMS и NEC

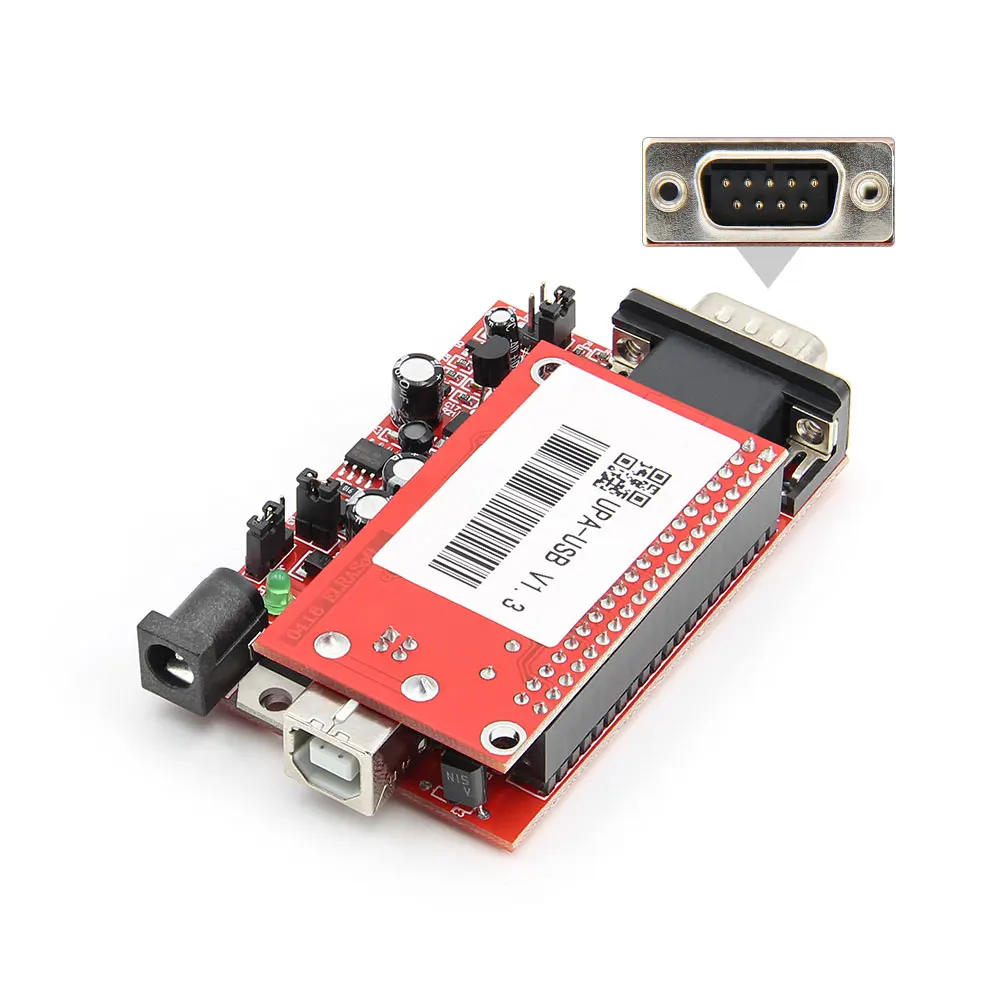

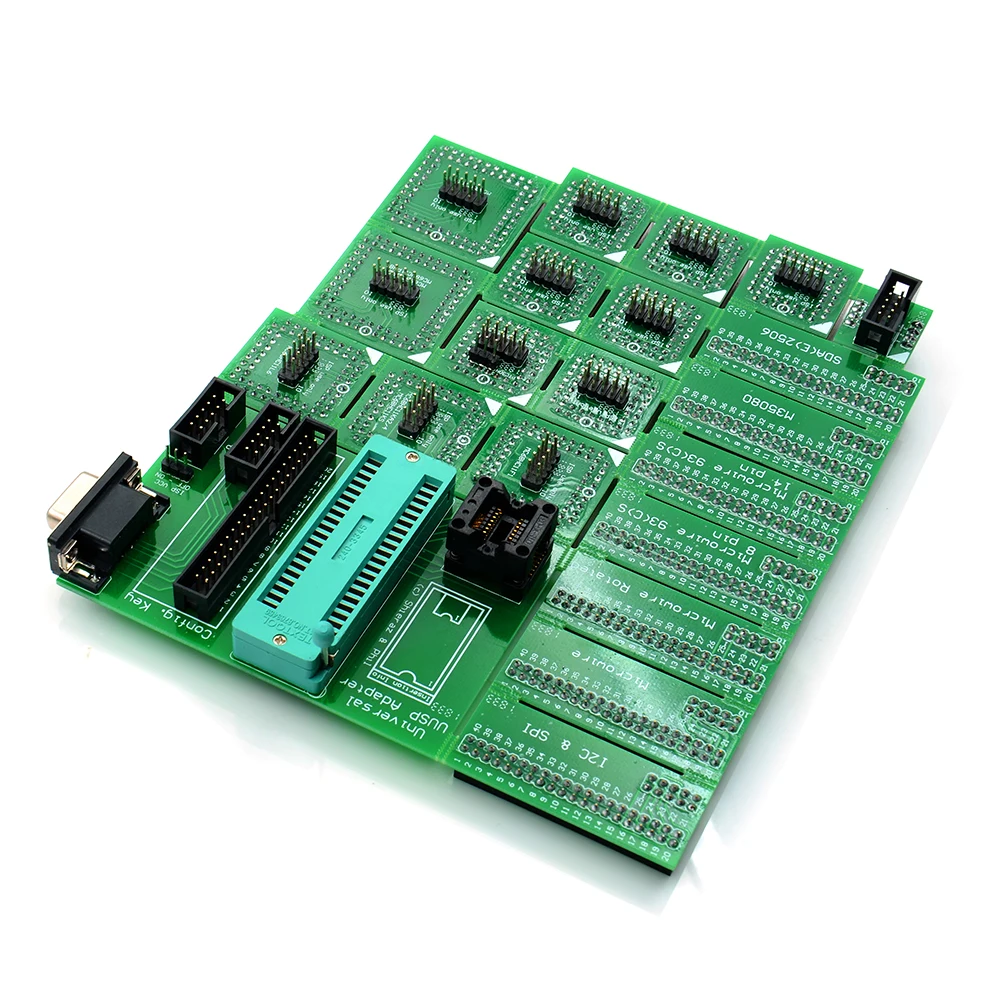

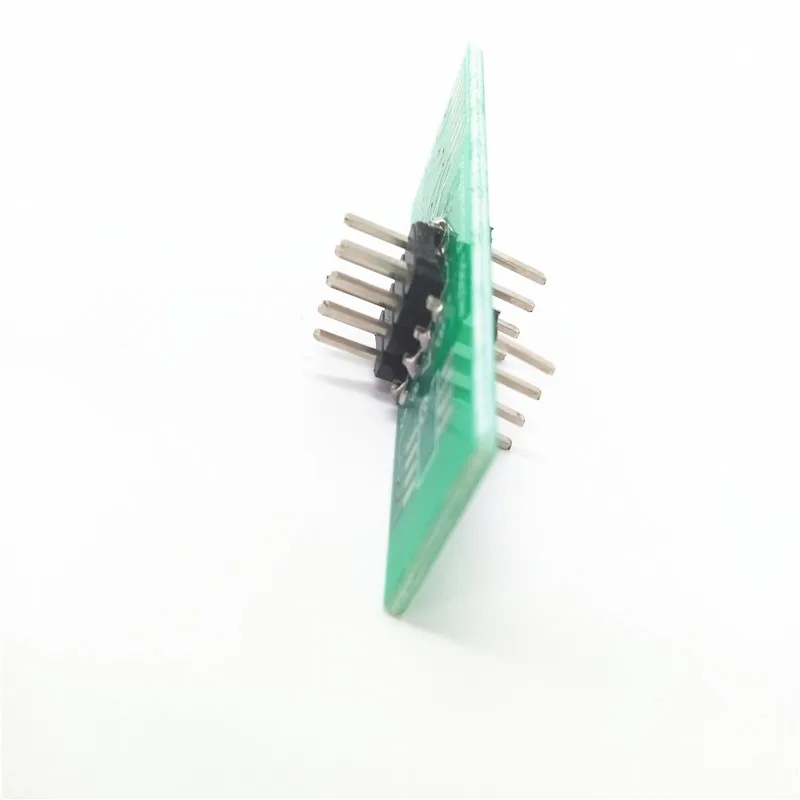

Полная версия UPAUSB HW2018 SW1.3 со специальными адаптерами TMS и NEC-это полный комплект со всемиАдаптеры, Основное устройство может быть непосредственно подключено к программному обеспечению, которое мы предлагаем (UPA-USB Серийный программист) или с помощью дополнительного удлинительного кабеля DB9 male / female 1:1.Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP / DIL, а такжеС 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной иБезопасно по сравнению с проводкой все вручную. Дополнительные пакеты могут быть покрыты обычноДоступные адаптеры, подключенные к разъему 40 pin ZIF.Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, может бытьПодключен с помощью стандартного 1:1 плоского ленточного кабеля (входит в комплект). В комплекте PLCC ISP адаптерыЧтобы положить непосредственно на паяный чип целевого устройства, что делает работу удобной и безопаснойПо сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до ISPЦель может быть включена или отключена перемычкой рядом с 10 pin ISP коннектором)

Описание товара

Название продукта: UPA-USB HW2018 SW1.3 полная версия с адаптерами TMS и NECЯзык: английский.Версия HW: 2018SW версия: V1.3

Eeproms:

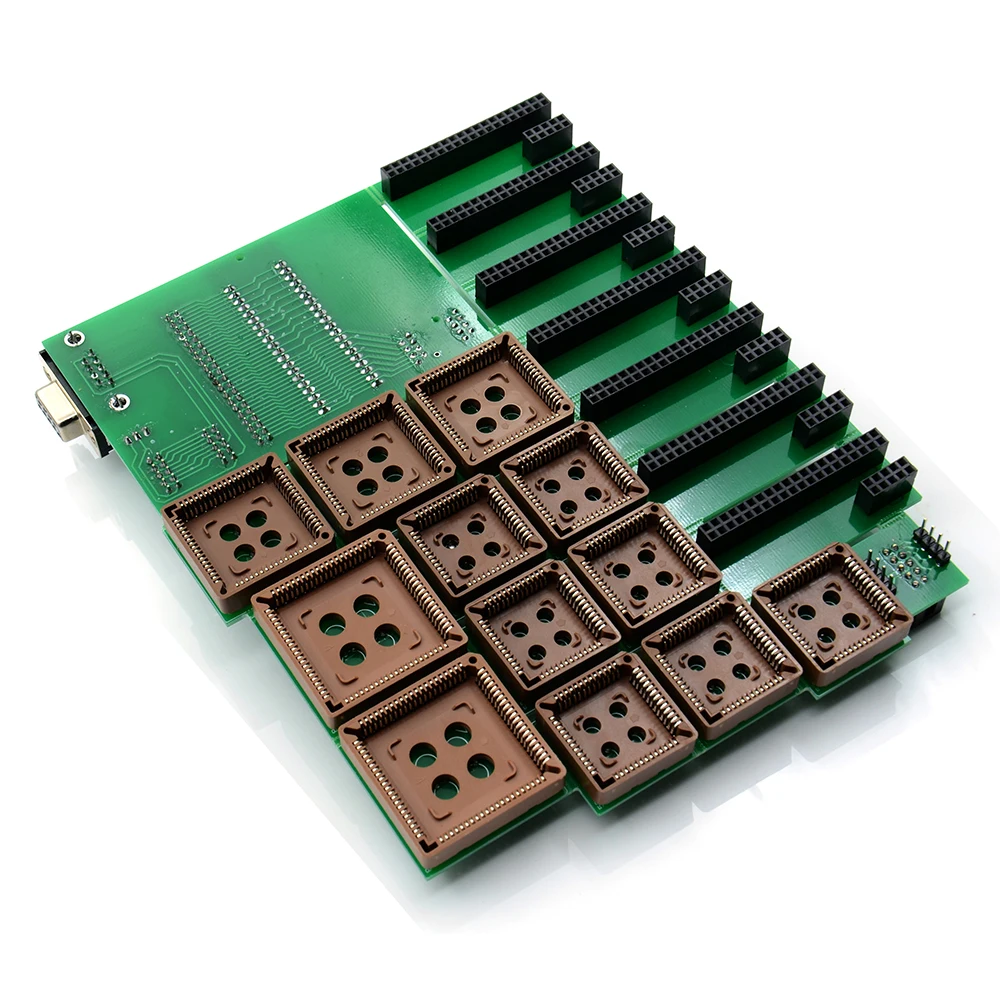

Просто подключите материнскую плату к программатору UPA напрямую или с помощью DB9 male / femaleУдлинительный кабель (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начнитеПрограммирование через ZIF или SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.Motorola MCU'sВыберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан,Как на кабеле, так и на адаптере), а также на разъем ISP для основной платы 10pin.Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP(On = target поставляется из upa, off = target получил собственную поставку). Вставьте адаптер поверх пайкиPLCC MCU на целевой PCB. (Без пайки, без разборки, без подсчета контактов, экономит многоВремя и хлопот, и давайте вам сделать вашу работу быстрее, точнее и проще)

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249 NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9),CR16MFS5(9), CR16MCT5/9, CR16HCT5/9 для Motorola HC05 *: MC68HC05B6,MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6,MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *,MC68HC05X16, MC68HC05X32 для Motorola HC08 *: MC68HC08AS20,MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A,MC68HC908AZ60, MC68HC908AZ60A для Motorola HC11 *: MC68HC11A1,MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1,MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2,MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8 дляMot-rola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60,MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A дляMot-orola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256,MC9S12H128, MC9S12H256 Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53,AT89S8252, AT89S8253 Atmel AVR 8Bit риск: AT90S1200, AT90S2313, AT90S2323,AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8,ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103,ATmega128, ATtiny12, ATtiny15, ATtiny2313 микрочип PIC12: PIC12F508, PIC12F509,PIC12F629, PIC12F675 микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A,PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819,PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A),PIC16F874(A), PIC16F876(A), PIC16F877(A) EEPROMs I2C: 24C01, 24C02, 24C04,24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92,BAW574252, GRM003, GRM004, GRM005, KKZ06F, MCM2814, PCA8581, PCF8581,PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546,X24C00, X24C01 Микропровод EEPROMs: 7002, 93C06, 93C14, 93C46, 93C56, 93C57,93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN001, GRO002, KKZ01, S220, S2914,ST61907, XLS93C46 EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080,25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40,M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02,ST95P04, ST95P08, X5043, X5045EEPROMs Разное: CXK1011, CXK1012,CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102 * EEPROM толькоNEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56TMS370CX56 TMS370CX56 78K0/HC912TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
