Электронные кубики NE555 светодиодный модуль CD4017 Комплект сделай сам 5 мм красный светодиодный 4,5-5 в ICSK057A электронный модуль сделай сам
Последнее обновление: 21.09.2024
Цепи в основном генератором импульсов и счетчиком 10 лет. Импульсный генератор и внешние элементы от NE555 multivibrator, когда вы нажимаете кнопку S1, когда Q1 включается, выходной импульс NE555 3 фута, затем пять витков выход CD4017 выход высокий, резисторы и транзисторы различной комбинации, может управлять семью светодиодный светильник, чтобы указать количество точек 1-6 точек.

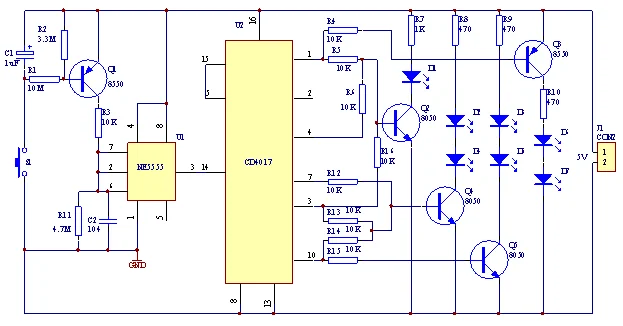

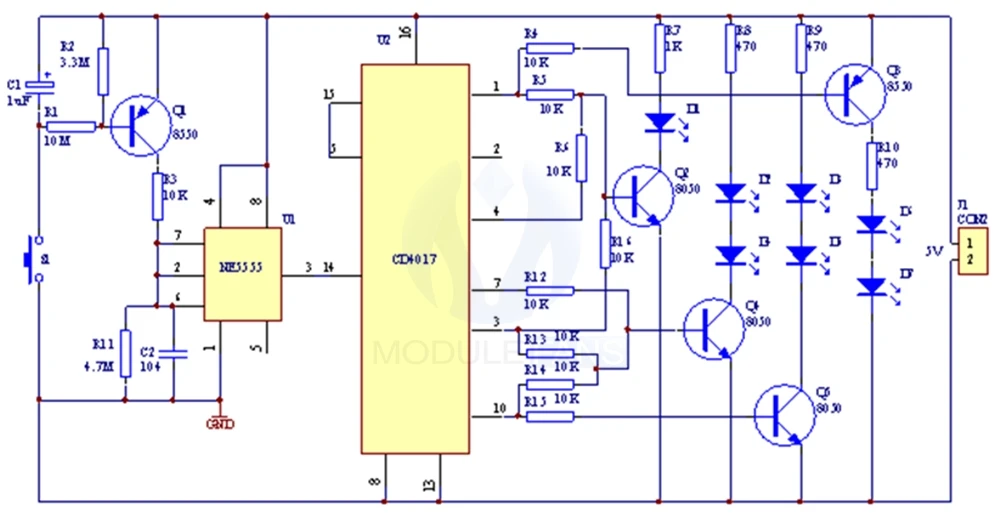

4. Схема цепи:

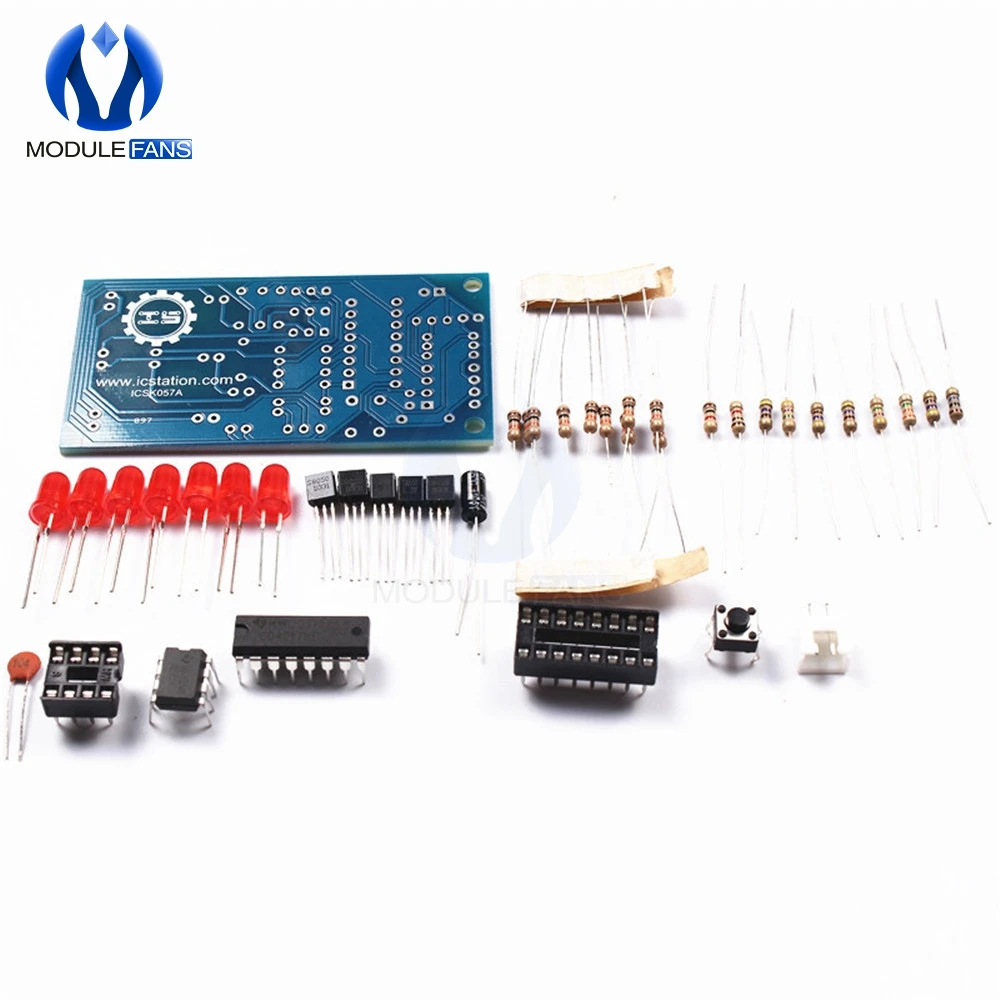

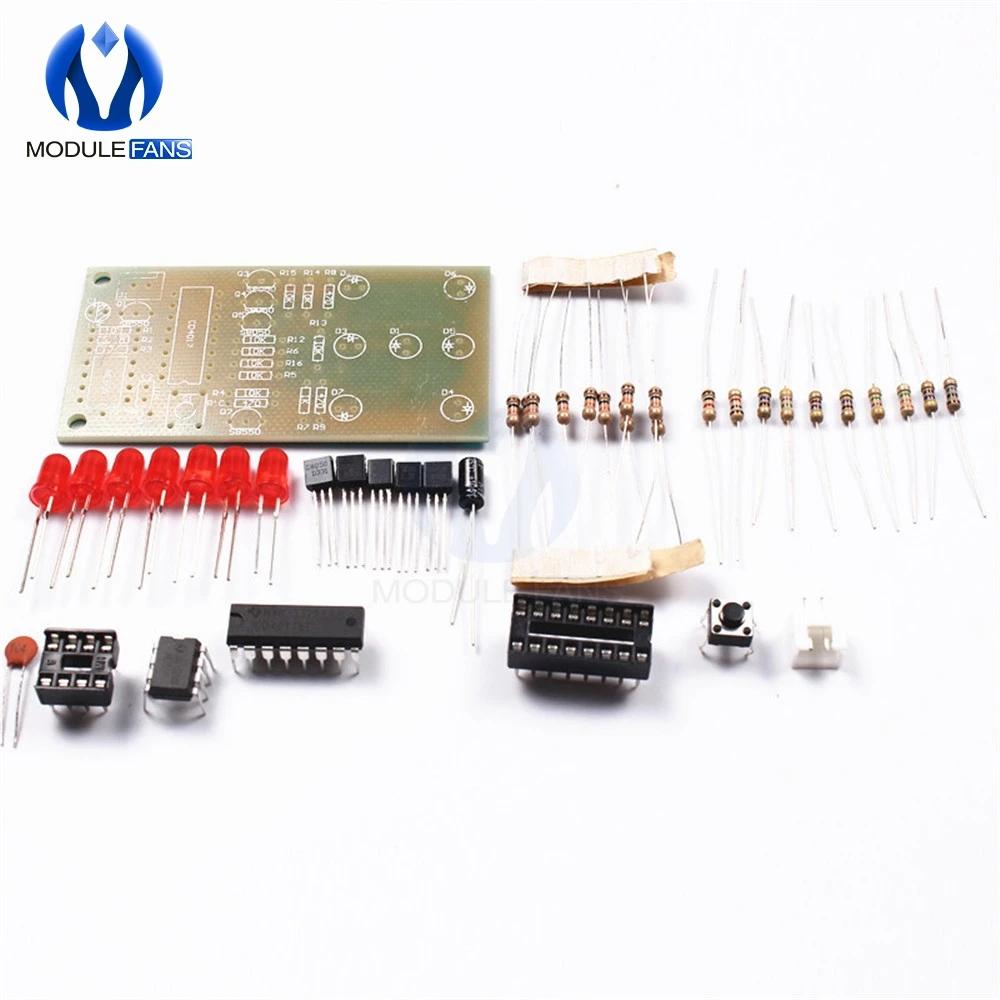

5. Список компонентов:
Серийный номер
Компонент
Значение
Этикетка
Серийный номер
Компонент
Значение
Этикетка
01
Сопротивление
470R
R8 R9 R10
11
Аудион
S8050
Q2 Q4 Q5
02
1K
R7
12
S8550
Q1 Q3
03
10K
R3--R6 R12--R16
13
IC розетка
8pin
U1
04
3,3 м
R2
14
16pin
U2
05
4,7 м
R11
15
IC
NE555
U1
06
10 м
R1
16
CD4017
U2
07
Емкость
104P
C2
17
Терминал
XH2.54 2P
J1
08
1 мкФ/с алюминиевой крышкой, 50В
C1
18
Линия электропередачи
XH 2P
1
09
Светодиодный
Ф5RED
D1--D7
19
Печатная плата
FR-4
74*35 мм
10
Сенсорный выключатель
6*6*5
S1
20
