V11.81 XGecu TL866II Plus USB-программатор с поддержкой 17225 + IC + 7 шт. адаптеров SPI Flash NAND EEPROM MCU PIC AVR, замена TL866A

★★★★★★

Пожалуйста, нажмите на следующую ссылку, чтобы проверить информацию о нашей компании: Флуоресцентный

Shanghai Yanshuang electronic Co. Ltd.

★★★★★★

Руководство пользователя на английском языке Ссылка для скачивания:

Флуоресцентный Последняя ссылка для загрузки программного обеспечения: (будет обновляться в будущем) Флуоресцентный (Если вы не можете загрузить или скачать скорость очень медленная, пожалуйста, отправьте нам сообщение, мы отправим вам почтовый ящик) Список устройств поддержки: Флуоресцентный (Обратите внимание: перед покупкой убедитесь, что модели, которые вы хотите программировать, находятся в списке!)

Описание:

XGecu TL866II плюс USB программатор поддержка 15000 + IC SPI Flash NAND EEPROM 8051 MCU PIC AVR GAL

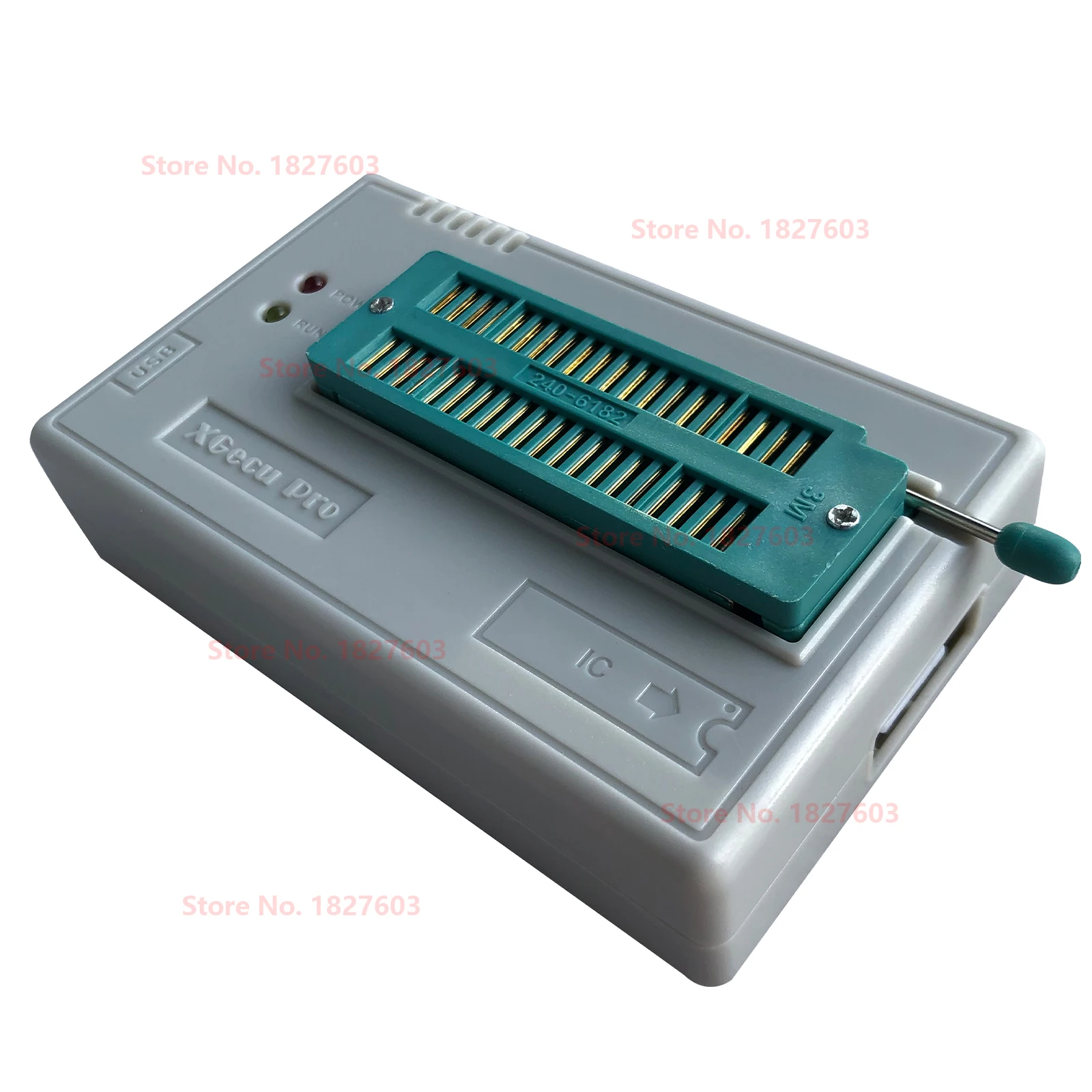

Программатор Tl866II PLUS-это улучшение программатора TL866CS/A, разница гораздо выше скорости программирования (до 2x) памяти высокой емкости. Поддерживает режим мультипрограммирования (до четырех). Хорошо разработанный дешевый профессиональный программист, производство высокой плотности SMD технологии, унифицированный пользовательский интерфейс, простой в использовании, полностью функциональный, надежный программный Запуск прикладного программного обеспечения, ультра-маленький код-работает быстрее, поддерживает двуязычный (английский и китайский), Он может автоматически определить операционную систему для установки и запуска под WIN 2000/WIN XP/WIN 2003/WIN 2008/WIN VISTA /WIN7/WIN8/WIN10 (32BIit/64bit).

TL866II Plus VS старая версия

Описание

TL866II Plus

TL866A

TL866CS

Декодированный штифт

1,8 в поддерживается

NAND FLASH

ISP для 24/93/25 MCU

Максимальная емкость 25 Nor Flash

Мульти Программирование (4)

Макс. Напряжение VPP

Напряжение VCC

W29C020 P + V(S)

W25X80 P + V(S)

W25Q64 P + V(S)

Список устройств

Статус

Остановка производства

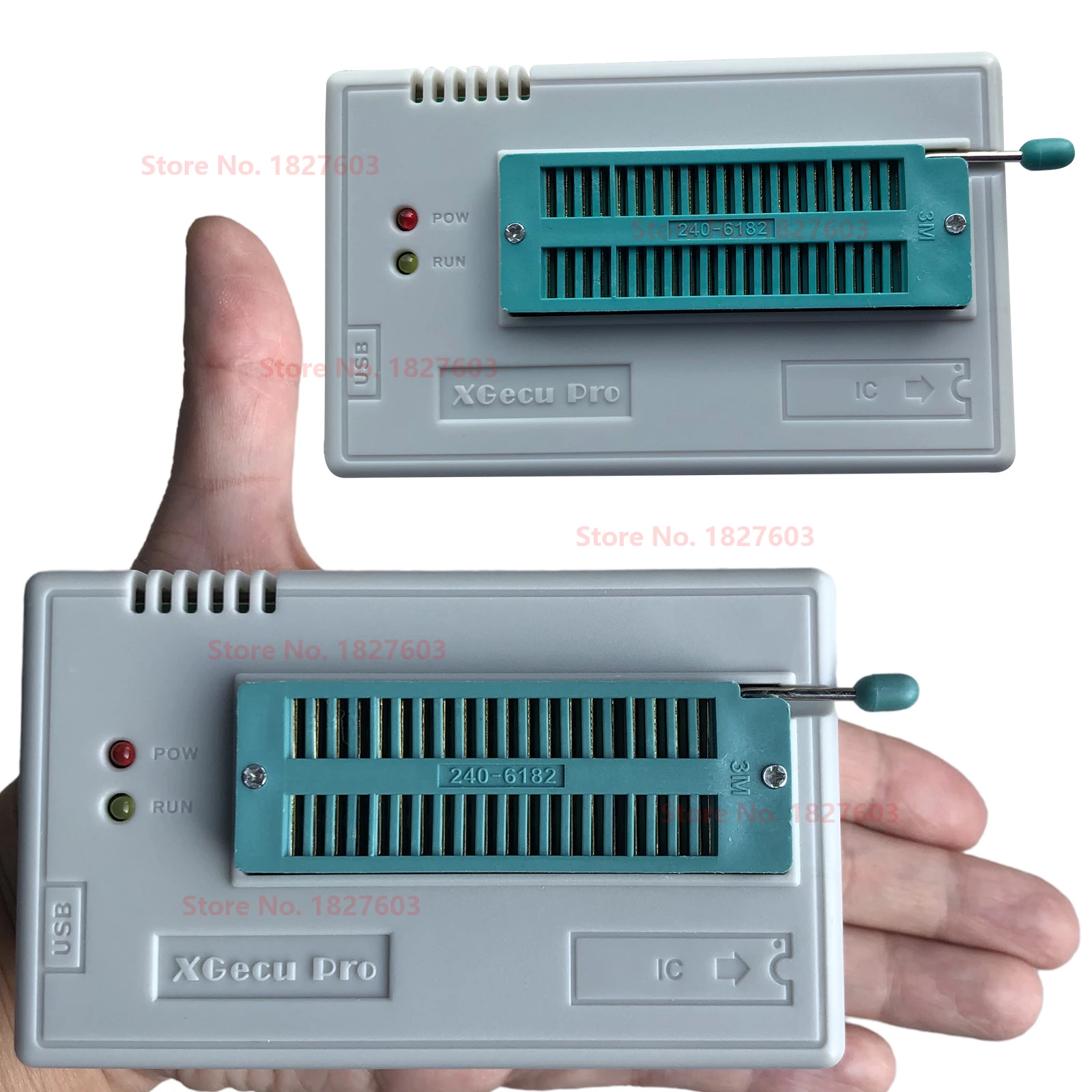

Выдающиеся преимущества программиста TL866II 1. Поддержка одновременной записи с 4 программистами на каждом компьютере 2. Минимальный объем и низкое энергопотребление и не ощущают тепла в процессе. 3. Все чипы не нуждаются в внешнем источнике питания, низкое потребление энергии самостоятельно, чтобы гарантировать, что порт USB может обеспечить достаточную мощность. 4. Лучшая внутренняя 40 pin Защита от перенапряжения, самая сильная VCC/VPP 4-уровневая защита от перегрузки по току. Короткое замыкание не сбрасывает компьютер. 5. Широкий спектр чип 15000 + поддержка, поддержка для последовательного и параллельного серии 40/44/48PIN большая емкость флэш-памяти 6. Уникальный последовательный интерфейс ICSP. Поддержка последовательной загрузки и высокоскоростного параллельного программирования высокого напряжения. Примечание: TL866CS не поддерживает ICSP 7. Тест CMOS4000 74/54 серии интегральной схемы. Может быть обнаружена ошибка цепи ворот. 8. Чип Авто серийный номер является наиболее полным и практичным. 9. Оригинальная микросхема шифрования на микроконтроллере AVR с внутренним байтом калибровки RC. Дешифрованное программное обеспечение не может быть непосредственно запущено на другом чипе того же типа. Поддержка широкого спектра чипов

15000 + поддерживаемых устройств от сотен производителей по версии 7,05 SW (Mar. 1th, 2018). NAND FLASH: Samsung K9xxx, SK Hynix (ex Hynix) HY27xxx, H27xxx, Micron MT29Fxxx, NANDxxx, Spansion S34xxx, NAND Toshiba TH58NVGxxx. Серия NAND FLASH: Micron MT29Fxxx. Серийная вспышка: Стандартный SPI, высокопроизводительный Двойной I/O SPI и Quad I/O SPI (25Bxxx, 25Dxxx, 25Fxxx, 25Lxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 26Vxxx, 45PExx, MX26Lxxx ).DataFlash (AT45Dxxx, AT26Dxxx) Параллельная NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx series, Samsung'sK8Pxxxx, K8Dxxxx series, ... EPROM: NMOS/CMOS, 27xxx и 27Cxxx серии EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx серии, Серия E(E) Выпускной: 24XXX,25XXX серия, Микроконтроллеры серии MCS51: 89Cxxx, 89Sxxx, 89EXXX,89VXX Микроконтроллеры Atmel AVR 8 бит/16 бит: AT90Sxxxx, ATtiny, ATmega серии Микроконтроллеры микрочип PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC18xxx серии GAL программируемое логическое устройство программирование и SRAM тест I.C. Тестер: TTL Тип: 54,74 S/LS/ALS/H/HC/HCT серия; CMOS Тип: 4000, 4500 Серия; Статическая RAM: 6116 ..

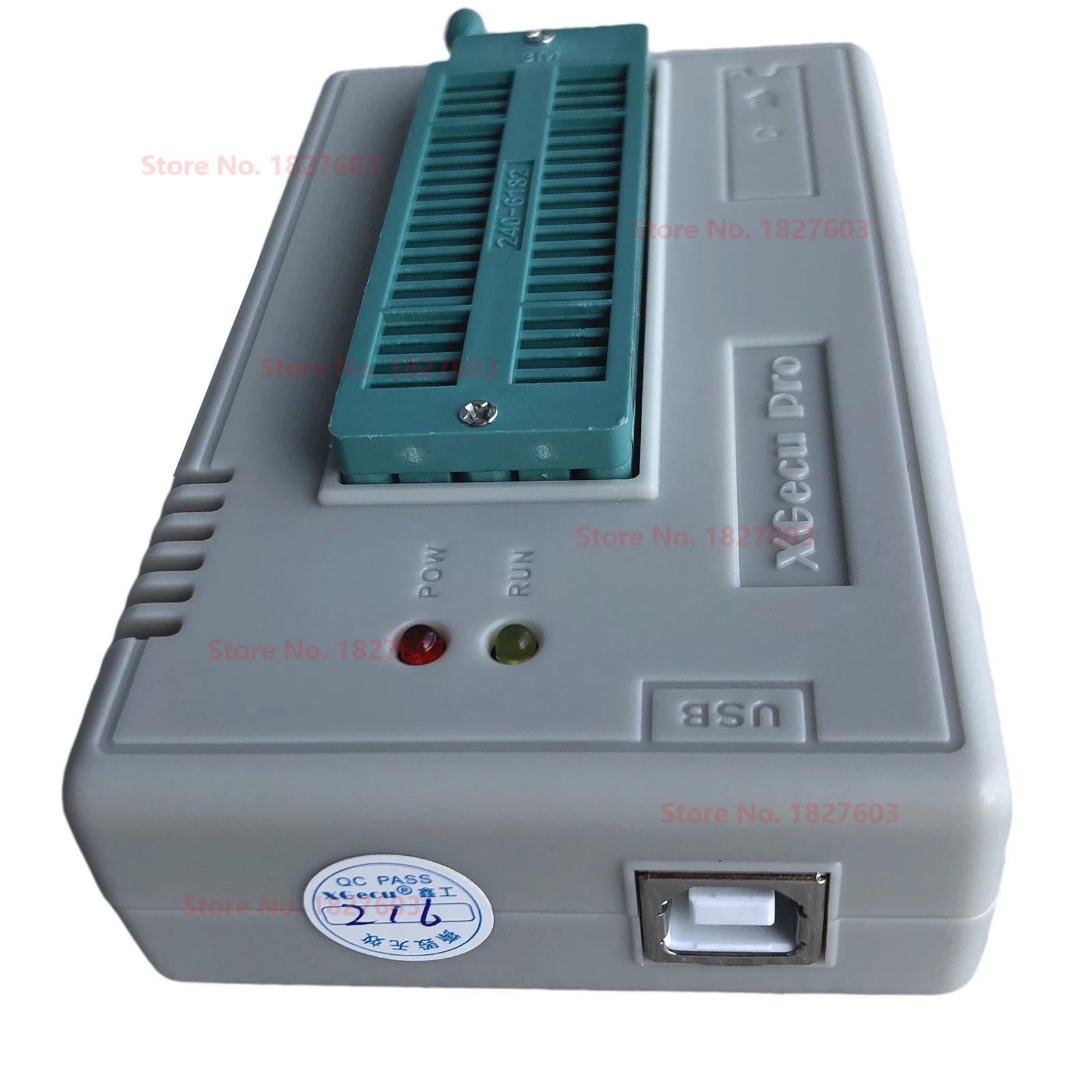

Высокоскоростное Программирование Этот программист имеет встроенный MCU с высокопроизводительным и высокопроизводительным интерфейсом USB на скорости передачи данных 12 Мбит/с (для каждого чипа) хорошо разработанный алгоритм программирования и Высокоскоростная связь USB. Это может быть один из самых быстрых интегрированных программистов, скорость была удовлетворена потребностями малого количества эффективного производства. Уникальный ультра-низкое энергопотребление Весь программист оснащен микросхемами сверхнизкой мощности и оснащен электричеством через интерфейс USB. Это первый комплексный программист, программирующий все чипы без внешнего источника питания. Их собственное энергопотребление составляет менее 20 мА (это 7 мА, когда программист не программирует, светодиодный индикатор питания использует самое большое электричество, 5 мА каждый) И скорость потери энергии программирования составляет менее 20%, так что программист может поставить высокий VCC VPP Программирование электрического тока. Программируемый чип может быть снабжен достаточным программным питанием (наибольшая мощность программирования составляет 2 Вт, что невозможно для чипа использовать 2 Вт программирующей мощности). И вы почти не чувствуете тепло программиста после такой длительной непрерывной работы. Легкая портативная производительность Это является одним из самых маленьких товаров во всем мире, Размеры 10 см * 6 см * 2,5 см (это как маленький водительские права). Кроме того, вам не нужно носить с внешним источником питания из-за его сверхнизкой мощности, что делает его более портативным. Программируемый программируемый источник питания VPP и VCC программирования разное напряжение самостоятельно с программным управлением: программируемый VCC от 1,8 V до 6,5 V; VPP от 1,8 до 18В. Колебания источника питания незначительные из-за многоступенчатого фильтра LC. Лучшее перенапряжение, защита от перегрузки по току VCC, VPP источник питания программиста снабжен независимой защитой от перегрузки по току класса 3 и защитой от автоматического отключения источника питания. Каждый pin мембранного указателся 40 от источника питания VPP Защита от перенапряжения. Это может эффективно предотвратить попадание чипа в неправильное место или короткое замыкание по другим причинам. В этом программирования чехол, также вы можете прикрепить ее к остановить VPP высокого напряжения от возвращаясь к внутренней контроллера делает и повреждения устройства. Убедитесь, что программатор не будет поврежден, если есть худший чехол от короткого замыкания. В то же время запрограммированный чип может быть эффективно защищен. Этот программист отключит программируемое Электропитание VPP и VCC в течение 100us и отправит сообщение в программу приложения, когда есть короткое замыкание. Программист и ПК не будут сбрасываться при коротком замыкании из-за многоуровневой защиты от перегрузки по току. 40PIN Универсальный pin Это самый универсальный штифт среди квазиуниверсальных штифтов 40PIN. Вам не нужно перемещать или поворачивать чип при программировании, просто поставьте чип вперед, и направление ручки программиста-это место PIN1. Его дизайн соответствует общей операционной привычке пользователя. Функция обновления Этот программист оснащен функцией обновления встроенной аппаратной программы прошивки, которая гарантирует своевременное обновление программного обеспечения и флэш-памяти вашего программиста. Вы можете завершить обновление, загрузив программу обновления через веб-сайт производителя. Вторая функция разработки серийного номера чипа Этот программист имеет различные функции автоматической нумерации, которые обычно используются. Вы можете получить любой серийный номер через библиотеки динамических звеньев DLL с помощью Пользовательского алгоритма. В массовом производстве функция позволяет каждому чипу производить только одну идентификационную информацию, которая может быть зашифрована пользовательским алгоритмом. Чтобы вы могли эффективно защитить свои права как клиента. Уникальный универсальный интерфейс последовательного программирования ICSP Этот TL866II плюс программист может программировать через 40-PIN Универсальное гнездо и снабжен ICSP Серийный порт программирования. Для некоторых последовательных программируемых чипов в цепи вы можете программировать MCU, выбирая порт ICSP. Вы можете получить четкую схему инструкции в программном обеспечении для метода подключения порта ICSP. То есть, вы можете напрямую программировать и обновлять чип, припаянный на доске. Примечание: теперь ICSP can in-circuit serial program ATMEL89S51, ATMEL89S52, AT45DBxxx, целая серия AVR ATMEGAxxx, MICROCHIP PIC10Fxxx 12Fxxx 16Fxxx 18Fxxx, А также полный сериал SYNCMOS SM59Dxx SM59Rxx. Разнообразие микроконтроллеров, которые могут быть поддержаны в цепи программирования будет постоянно увеличиваться в будущем. Шесть ICSP проводов этого программиста, за исключением заземляющего провода, другие провода led полностью функциональный I2C, SPI и UART серийный основной провод, подходит для всех видов серийной связи. Кроме того, каждый провод может поставлять VCC, VPP или GND с высоким током. Функциональные тесты ИС серии 54/74F/LS/HC csmos4000 Это первый программист разработки для тестирования общей логической интегральной схемы, и этот тест может быть расположен ошибки логической схемы ворот, а также протестировать любые возможные комбинации входного сигнала интегральной схемы. Функция самостоятельного тестирования программиста Этот программист может протестировать себя на каждом штифте VPP, VCC, GND и I/O информации, в то же время он может запускать внутренний тест короткого замыкания на VPP, ток VCC. Микроконтроллер AVR one-to-one мягкое шифрование Микроконтроллер AVR имеет калибровку RC (калибровка байтов). Только один из десятков чипов может иметь одно и то же значение байтов, и он не может быть изменен. Программное обеспечение микроконтроллера может прочитать это значение и определить, используется ли код другими чипами. С помощью Пользовательского алгоритма шифрования, он может остановить тех, кто расшифровывает чипы с скрытыми мотивами от прямого использования. Алгоритм шифрования настолько сложный, что его нелегко дешифровать. Но, о «шифровании», есть проблема для разработчиков-каждый чип отличается-невозможно вручную рассчитать один за другим и соответственно скомпилировать исходный код, Если алгоритм сложный. Этот программист может автоматически считывать в RC байты перед программированием. Разработчик может получить значение байта чипа в динамической функции DLL, а затем автоматически рассчитать Зашифрованные данные в соответствии с запросом и поместить его в память, эффективно завершая массовое производство. (Подробный зашифрованный экземпляр ATMEGA8 в посылка установки доступен для справки) Унифицированный и удобный пользовательский интерфейс Пользовательский интерфейс хорошо разработан и полностью соответствует операционной привычке серии программного обеспечения Windows. Встроенный бинарный editer сопоставим с чистым профессиональным программным обеспечением для редактирования. Вы можете напрямую читать, писать и изменять файлы, такие как формат BIN, шестигранный формат, формат JED и так далее. Кроме того, он имеет полный и практичный режим проекта, который делает массовое производство более удобным и безопасным.

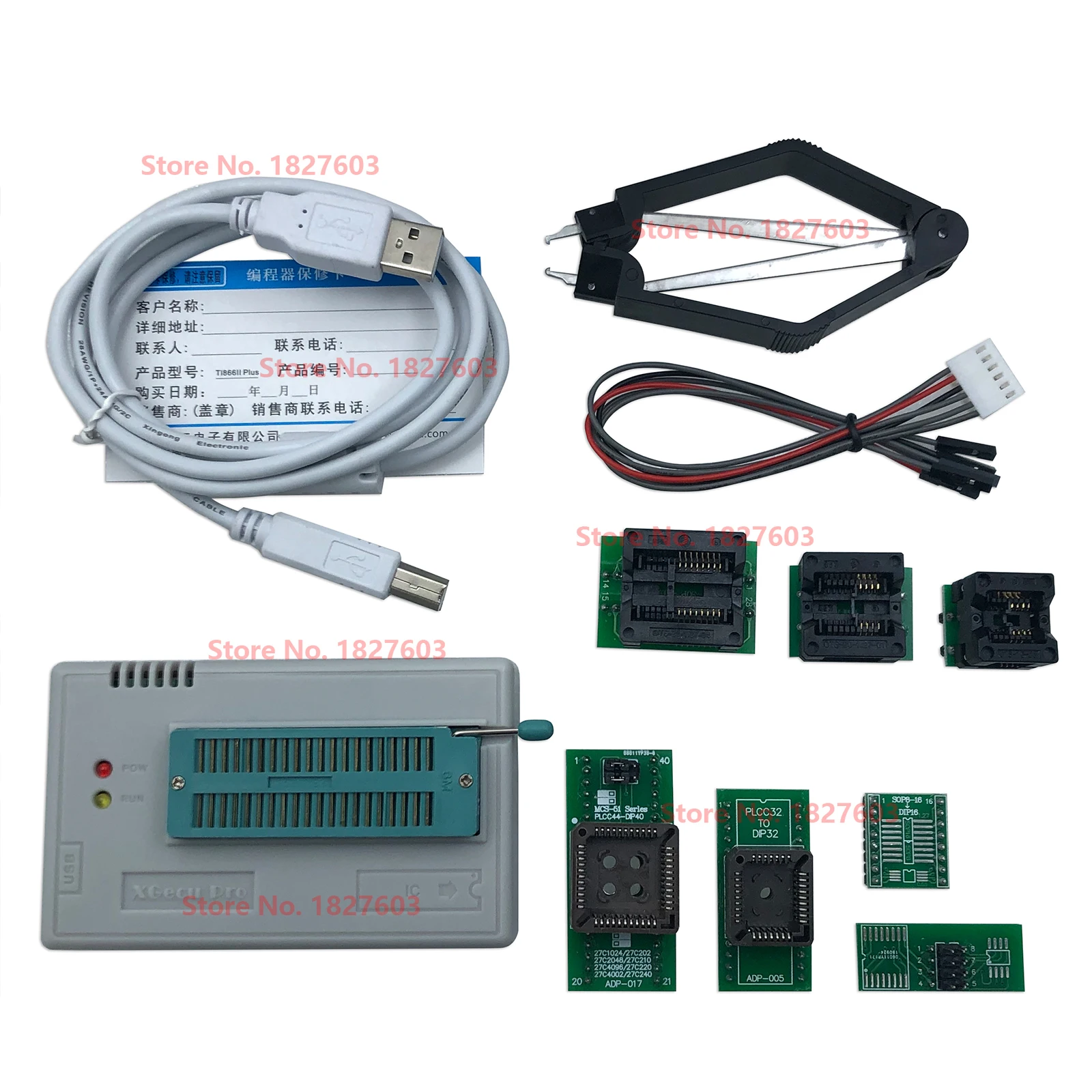

Один программатор TL866II Plus

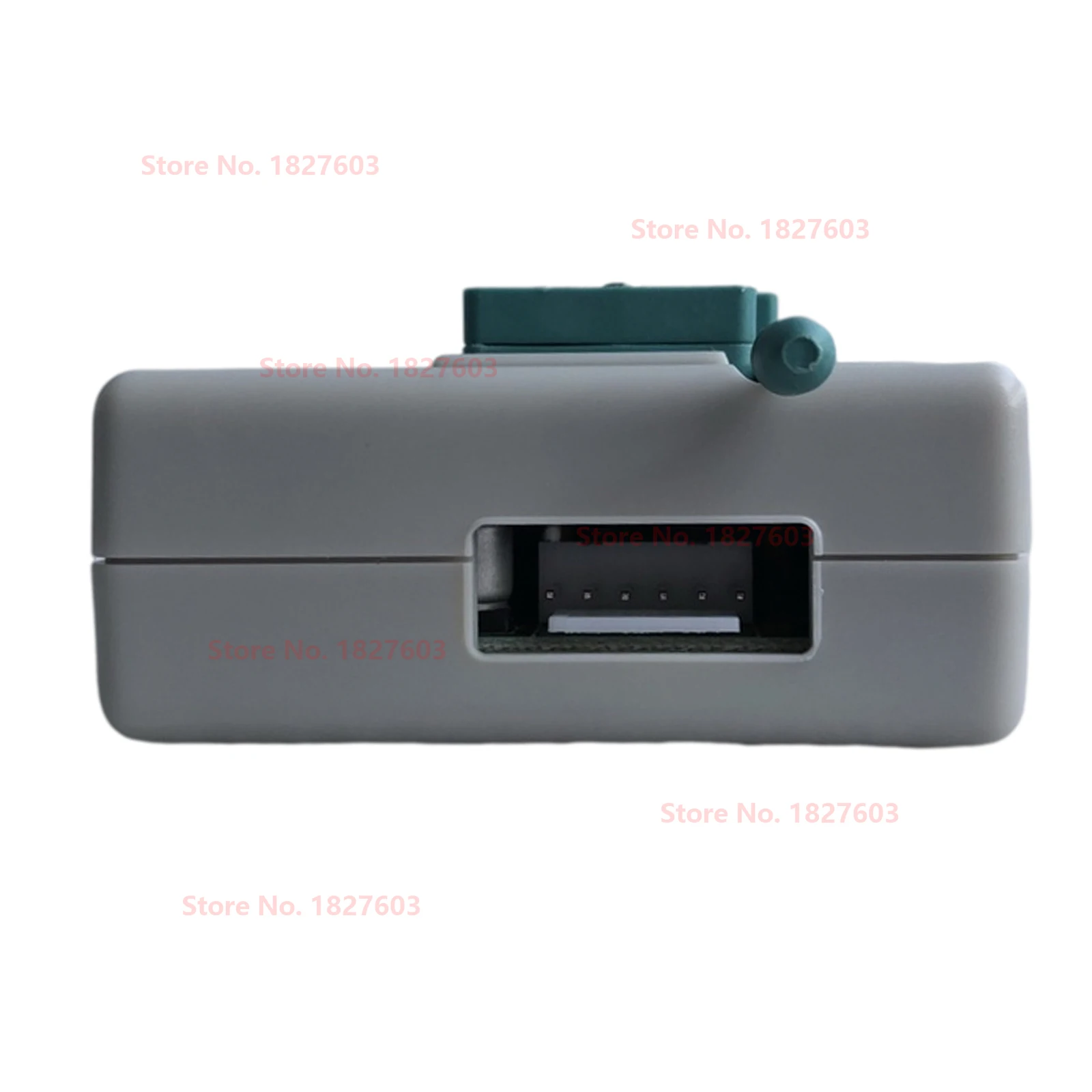

Один ICSP кабель

Один USB кабель

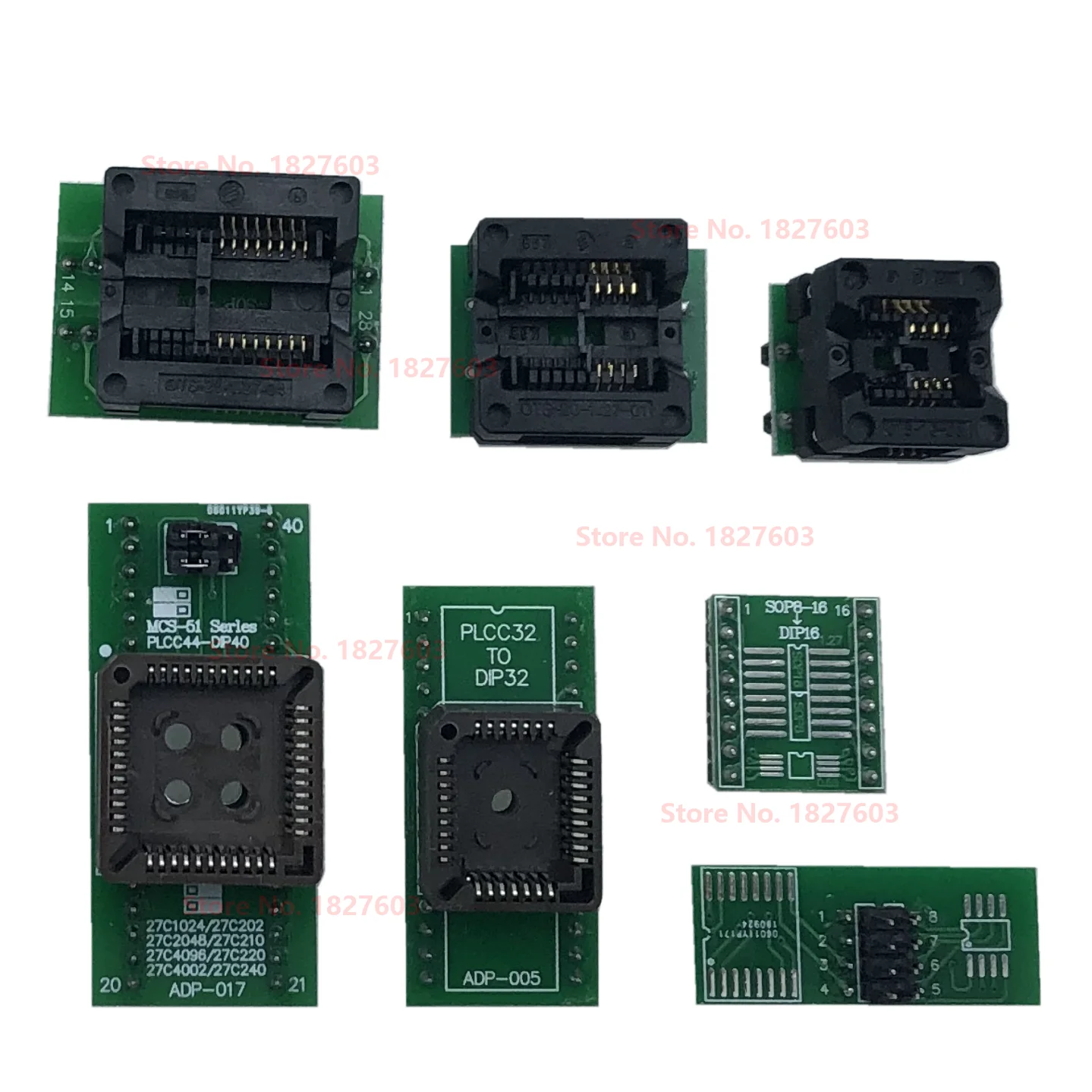

Один SOIC8 SOP8 адаптер ZIF {ширина корпуса 150 мил (3,9 мм-4,1 мм)} долл. США

Один SOIC8-DIP8 адаптер ZIF {ширина корпуса 5-6 мм (200 ~ 209mil)}

Один SOIC16-SOP16 ZIF адаптер {стандартный 300mil ширина тела SOIC16}

Адаптер с одним PLCC32-DIP32 гнездом

Один адаптер PLCC44 на DIP40

Один адаптер TSSOP8 и SOP16

Один 8-16 SOIC адаптер

One PLCC IC extractor

Один гарантийный талон

Обратите внимание: не включайте CD, вы можете скачать документы на официальном сайте:
