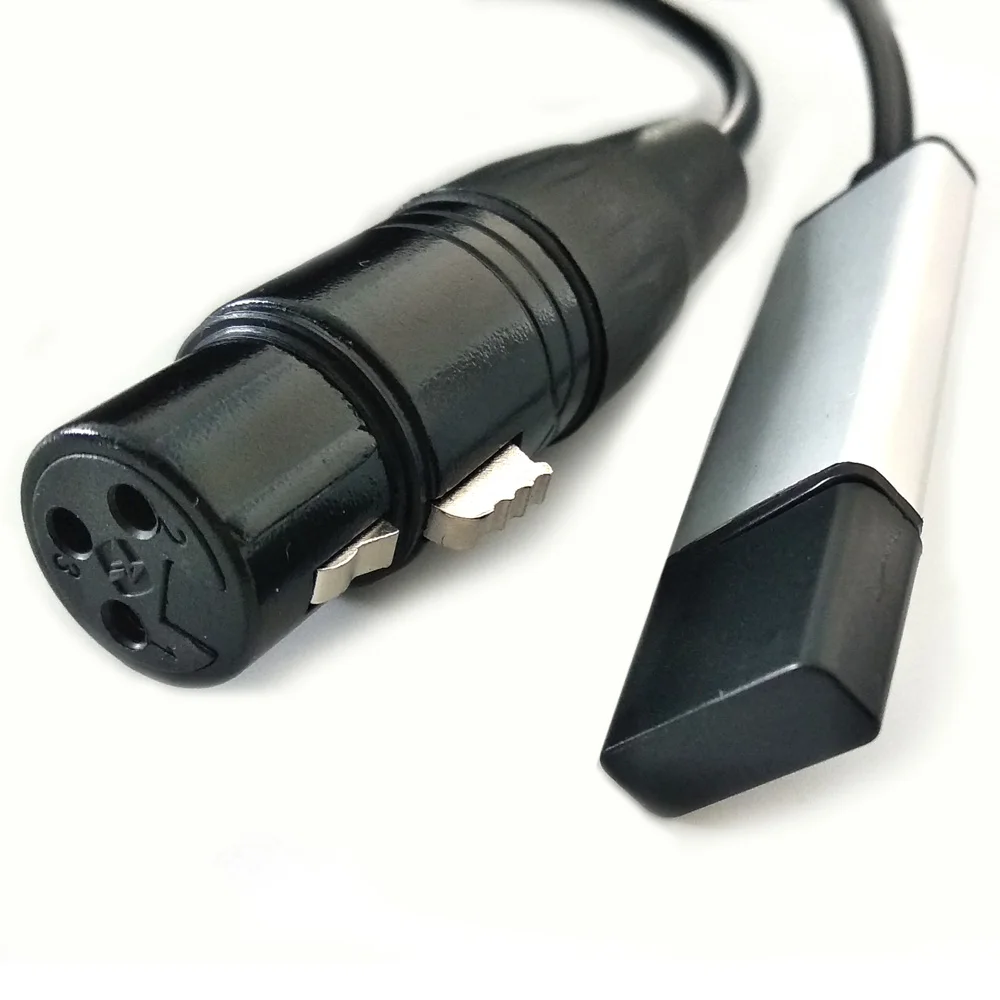

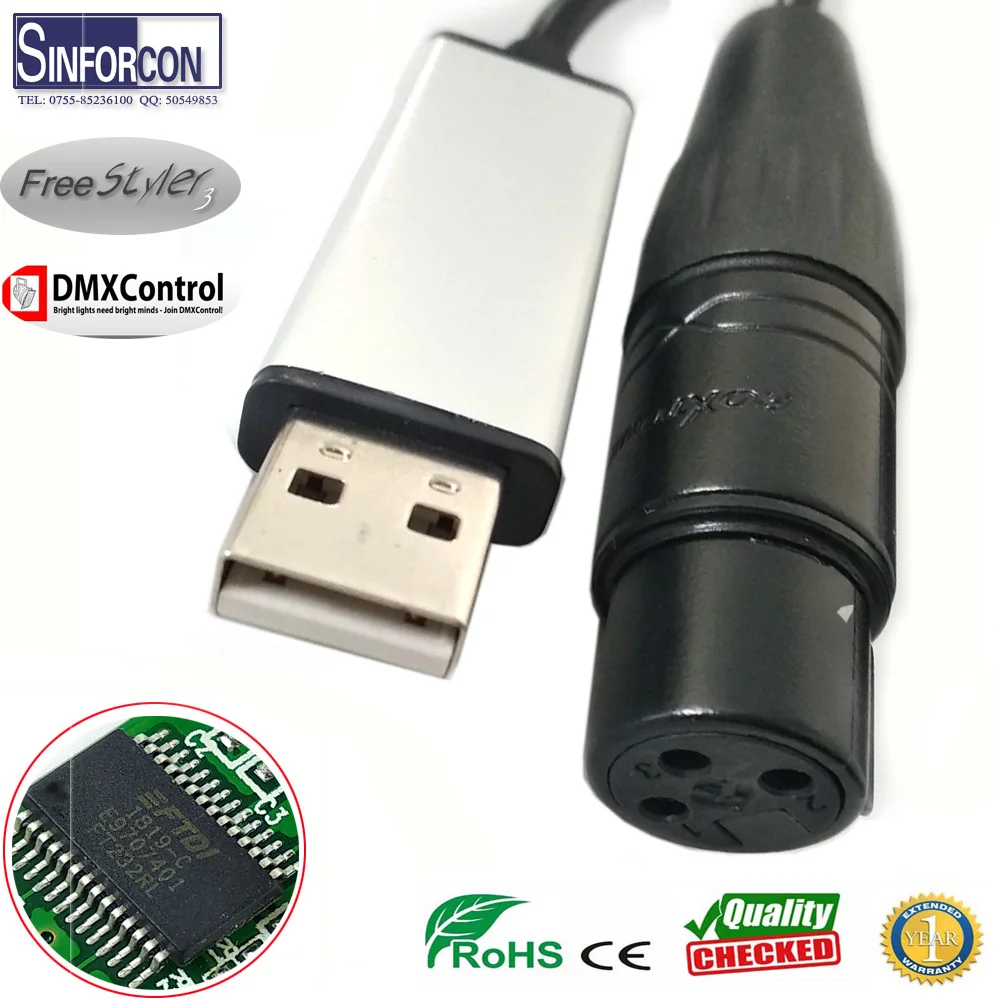

FTDI USB RS85 xlr dmx512 кабель консоли освещения сцены для dmxking dmxcontrol freestyler dmx400

Ftdi usb rs485 dmx512 сценическое осветительное оборудование кабель управления diy для фристайлера dmxking dmxcontrol dmx512 dmx400

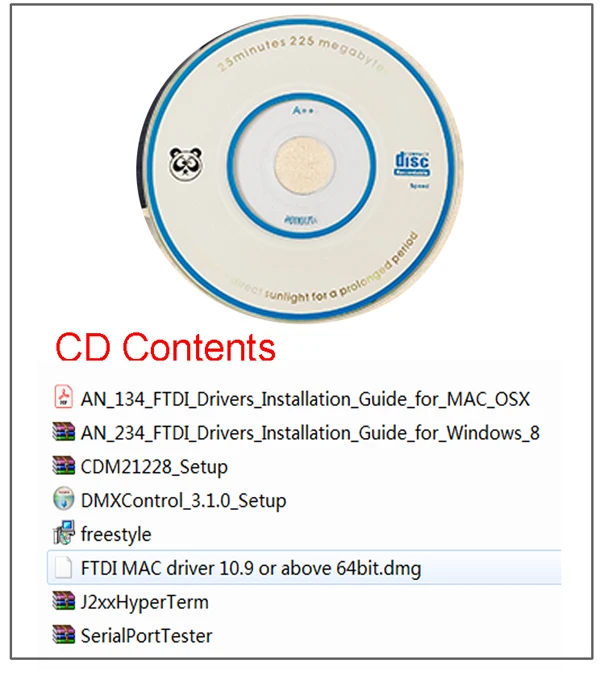

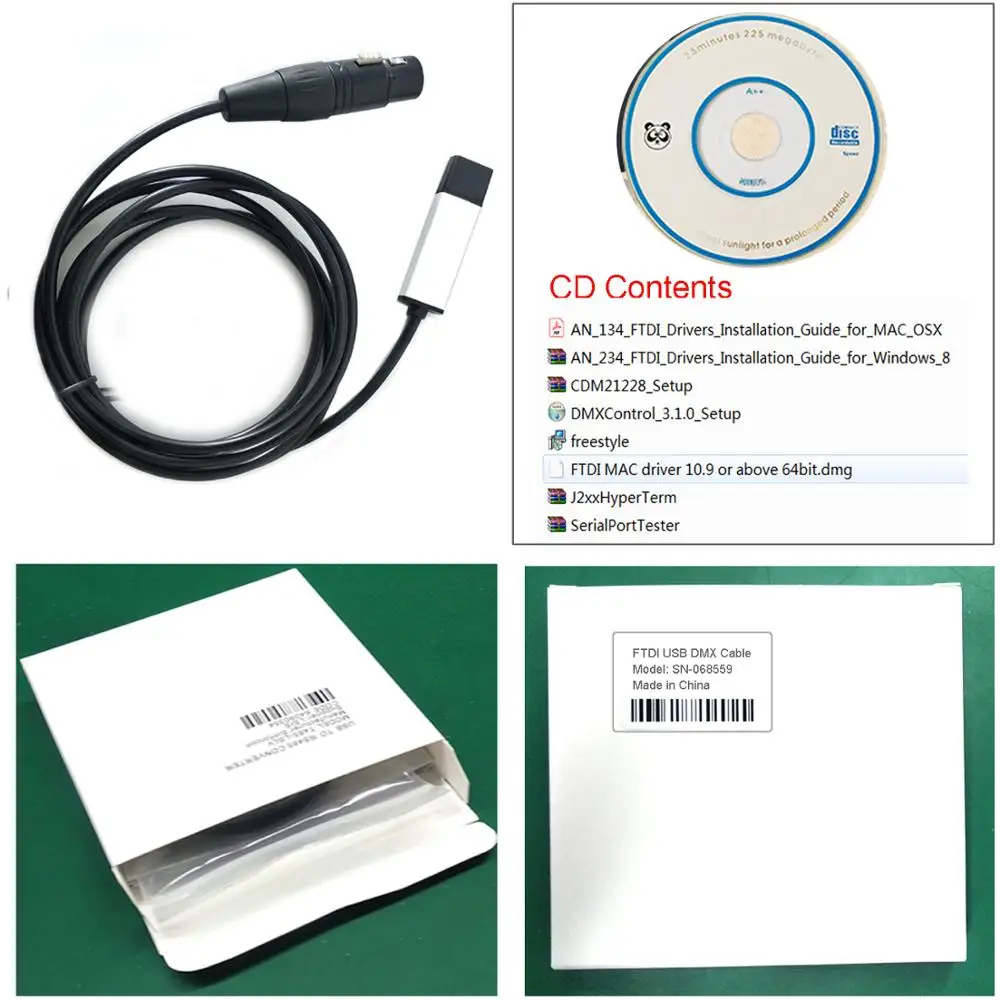

С компакт-диском для драйвера FTDI и по DMX freestyler

Diy rs485 dmx кабель управления освещением

Как сделать кабель управления rs485 dmx? Добро пожаловать в sinforcon

Фристайлер 3Sunlite enttec kiss box elc eurolite dmx контроллер программного обеспечения скачать бесплатно

Программное обеспечение управления осветительным оборудованием freestyler dmx400 dmx512 dmxcontrol, загрузка с веб-сайта sinforcon com или свяжитесь с нами

Стандартный резистор 10 кОм для тяговых и опускаемых резисторов

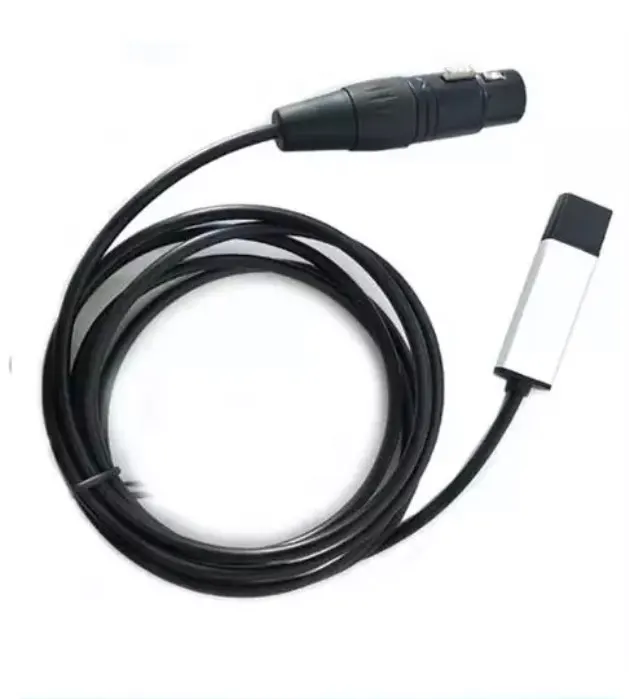

Кабель USB к RS485 dmx дляУправление сценическим Осветительным Оборудованием

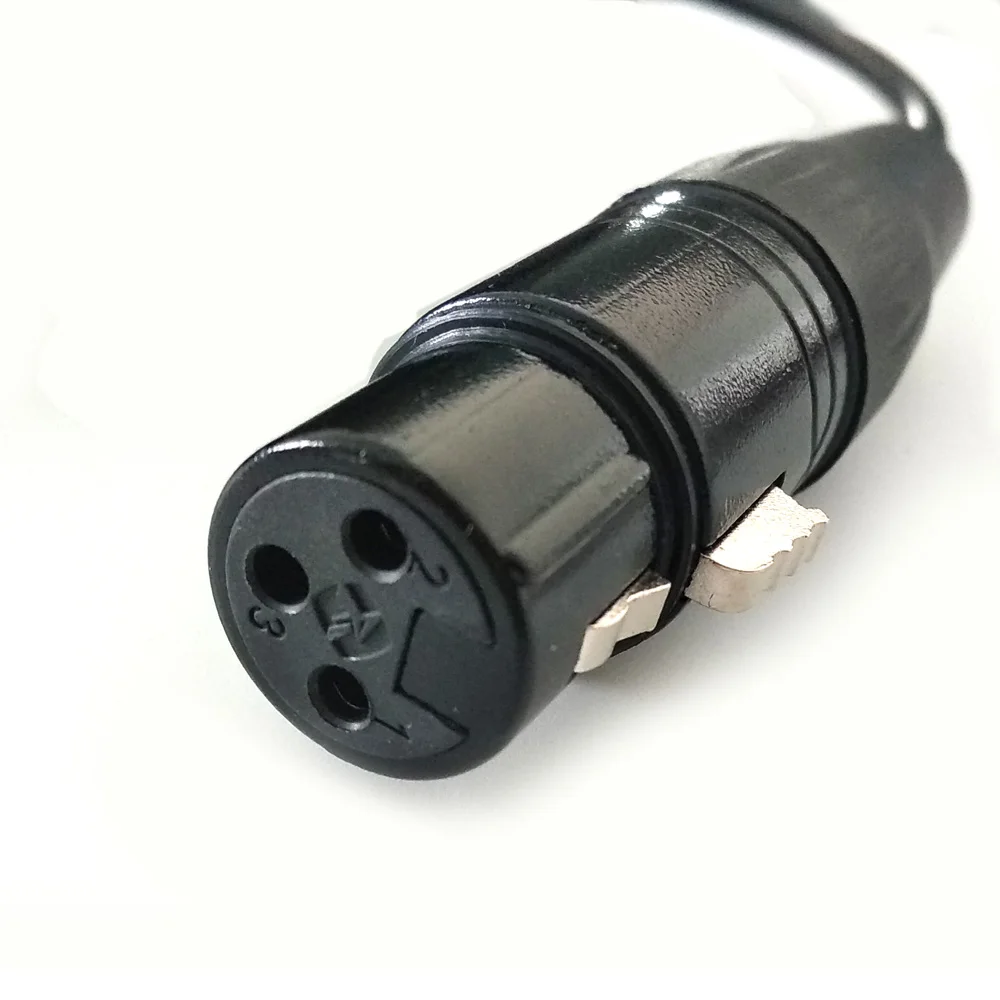

Гнездо USB RS485 на XLR 3P для кабеля dmx

XLR 3P папа/мама, XLR 3P мама

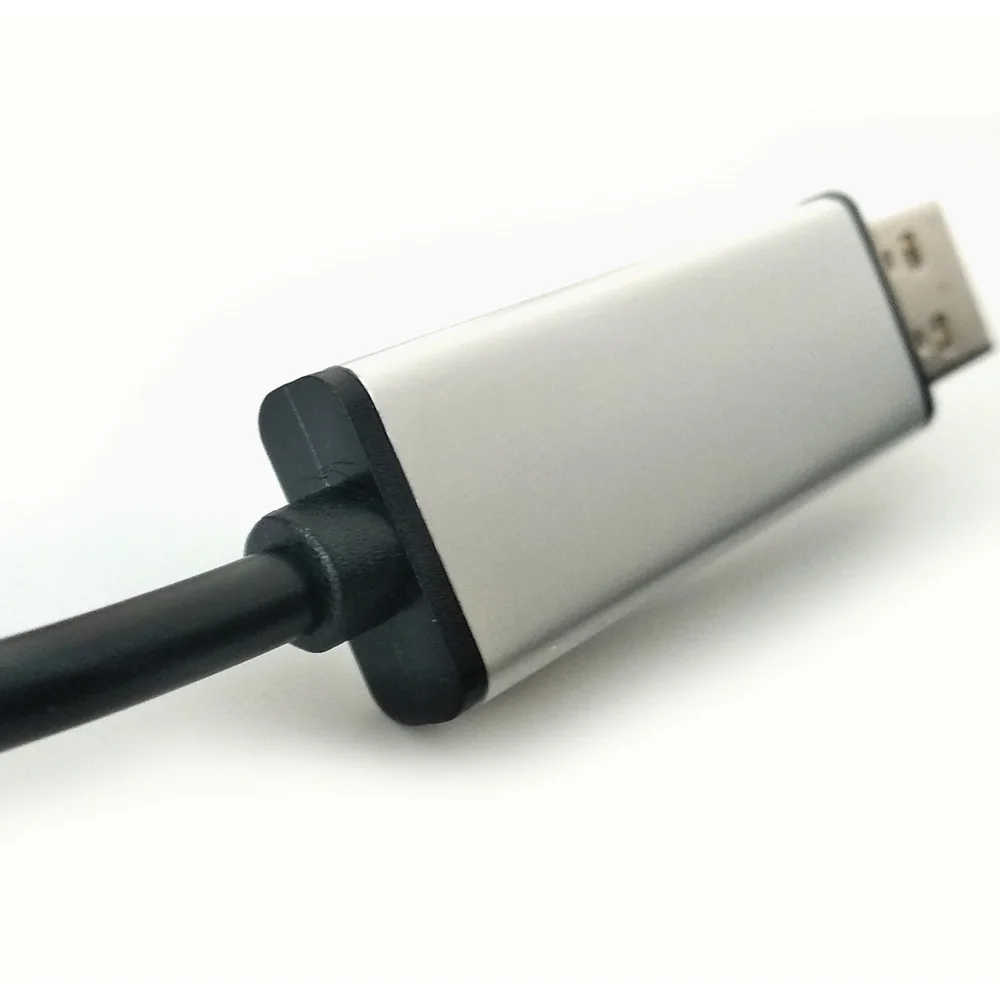

Конвертер USB RS485

FT232 + SP485

Скорость передачи 300 ~ 3 Мбит/с

Передача на расстояние до 5 км

Полудуплекс, неизолированный

Интегрированная Защита от электростатического разряда

Поддержка Android, поддержка Win 8, Win 7, win 10, Linix, Mac OS, Android

Внутренний 1024 байта EEPROM

Поддержка перезаписи идентификатора поставщика, поддержка Mprog3.5

Поддержка драйвера FTDI VCP и драйвера D2XX

26AWG * 3 ядра, od мм, ПВХ оболочка

Работоспособность 0,15 М ~ 1,8 м

Применение:

Кабель загрузки SGM USB (XLR 5P)

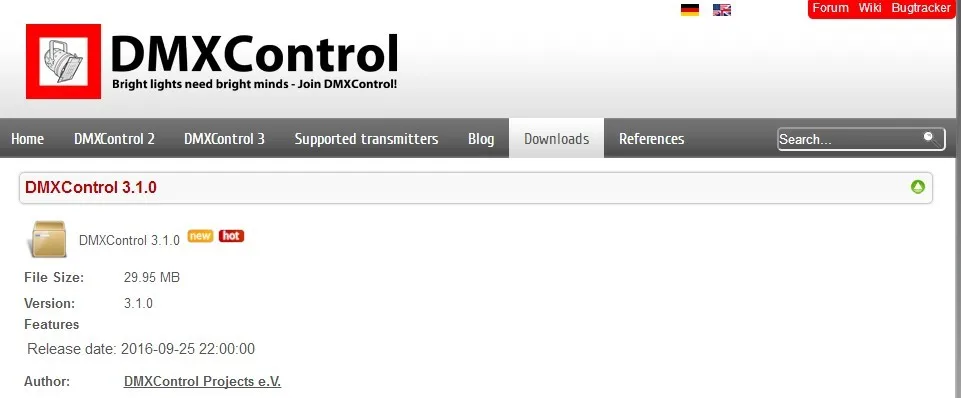

Программное обеспечение DMXKing DMXcontrol доступно на сайтах Sinforcon.com/download

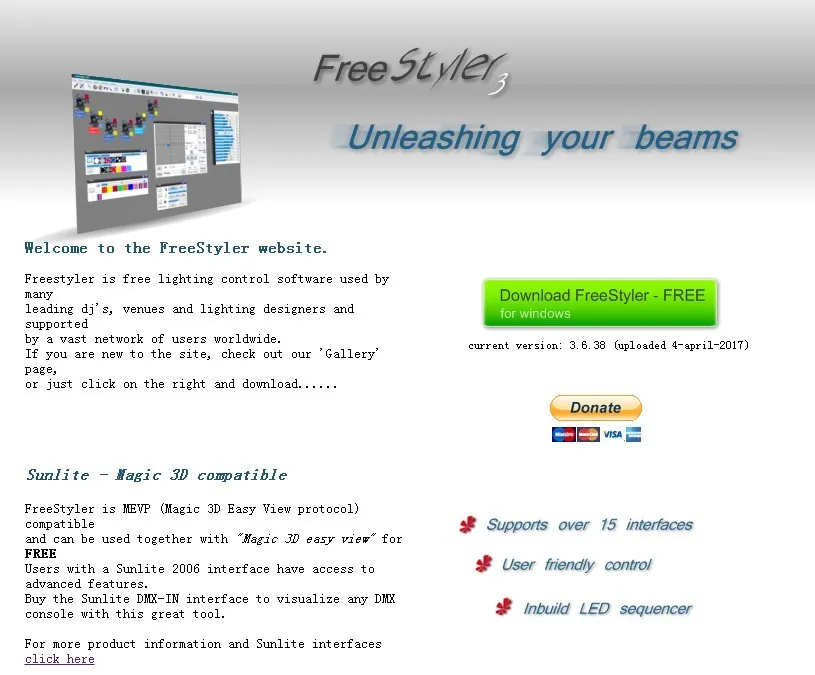

Добро пожаловать на сайт FreeStyler.Freestyler-это бесплатное программное обеспечение для управления освещением, используемое многимиВедущие диджеи, площадки и осветительные дизайнеры и ПоддерживаемыеОбширной сетью пользователей по всему миру.Если вы новичок на сайте, посмотрите нашу страницу «galler»,Или просто нажмите справа и загрузите ......

О FT232RL

FT232R является новейшим устройством, добавляемым в ассортимент FTDI?s USB UART интерфейс интегральных схем устройств. FT232R-это последовательный интерфейс USB для UART с дополнительным выходом генератора часов, и новый FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны режимы асинхронного и Синхронного Интерфейса бита bang. USB в последовательные конструкции с использованием FT232R были еще больше упрощены путем полной интеграции внешнего EEPROM, тактовой цепи и USB резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предшественниками, что эффективно делает его чипом «3-в-1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорает устройство во время изготовления и читается через USB, образуя тем самым основу защитного ключа, который может использоваться для защиты программного обеспечения клиентского приложения от копирования.

Один чип USB для асинхронного последовательного интерфейса передачи данных.

Весь USB-протокол обрабатывается на чипе-программирование встроенного ПО USB не требуется.

Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бита и нечетный/четный/маркировочный/пробел/без четности.

Полностью обслуживаемое оборудование или программное обеспечение X-On / X-Off, рукопожатие.

Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на уровне TTL) и 300 бод до 1 мегабод (RS232).

Встроенная поддержка символов событий и условий разрыва строки.

Новый USB FTDIChip-ID? Особенность.

Новые настраиваемые контакты ввода/вывода CBUS.

Автоматическое управление буфером передачи для приложений RS485.

Передача светодиодный прием светодиодных приводных сигналов.

Новые опции выходного сигнала 48 МГц, 24 МГц, 12 МГц и 6 МГц для вождения внешнего MCU или FPGA.

FIFO получает и передает буферы для высокой пропускной способности данных.

Буфер приема 256 байт и буфер передачи 128 байт с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.

Регулируемое время ожидания буфера приема.

Параметры интерфейса синхронного и асинхронного режима бит bang с strobes RD # и WR #.

Новая опция режима бит-сигнала CBUS.

Интегрированный внутренний EEPROM 1024 бит для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и строк описания продукта.

Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB.

Поддержка подключения/возобновления USB.

Поддерживает питание от шины, автономное питание и высокомощные конфигурации USB с питанием от шины.

Встроенный преобразователь уровня 3,3 В для ввода-вывода USB.

Встроенный преобразователь уровня на UART и CBUS для взаимодействия с логикой 5-1,8 в.

Истинный выход привода CMOS 5 В/3,3 В/2,8 В/1,8 в и вход TTL.

Опция выходного привода высокого ввода/вывода.

Встроенные USB-резисторы.

Встроенная схема включения и сброса.

Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

Полностью интегрированная фильтрация подачи AVCC-не требуется отдельный контакт AVCC и внешний фильтр R-C.

Вариант инверсии сигнала UART.

Режим оптовой передачи USB.

От 3,3 В до 5,25 в Одиночная работа питания.

Низкий рабочий ток и ток приостановки USB.

Низкое потребление пропускной способности USB.

Совместим с хост-контроллером UHCI / OHCI / EHCI.

Полная совместимость с USB 2,0.

Увеличенный Диапазон рабочих температур от-40 °C до 85 °C.

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

Windows 10

Windows 8,1x64

Windows 8

Windows 8x64

Windows Server 2012

Windows Server 2008 R2

Windows 7

Windows 7x64

Windows Server 2008

Windows Server 2008x64

Windows Vista

Windows Vista x64

Windows Server 2003

Windows Server 2003x64

Windows XP

Windows XP x64

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Windows CE.NET (версия 4,2 и выше)

Android

Windows RT

Поддержка WinCE7.0Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как и ожидалось на Windows CE 7,0

Поддержка старых версий Windows Desktop

Примечание: Microsoft завершила поддержку сертификации XP и VISTA через их программу тестирования WHCK. Поскольку текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

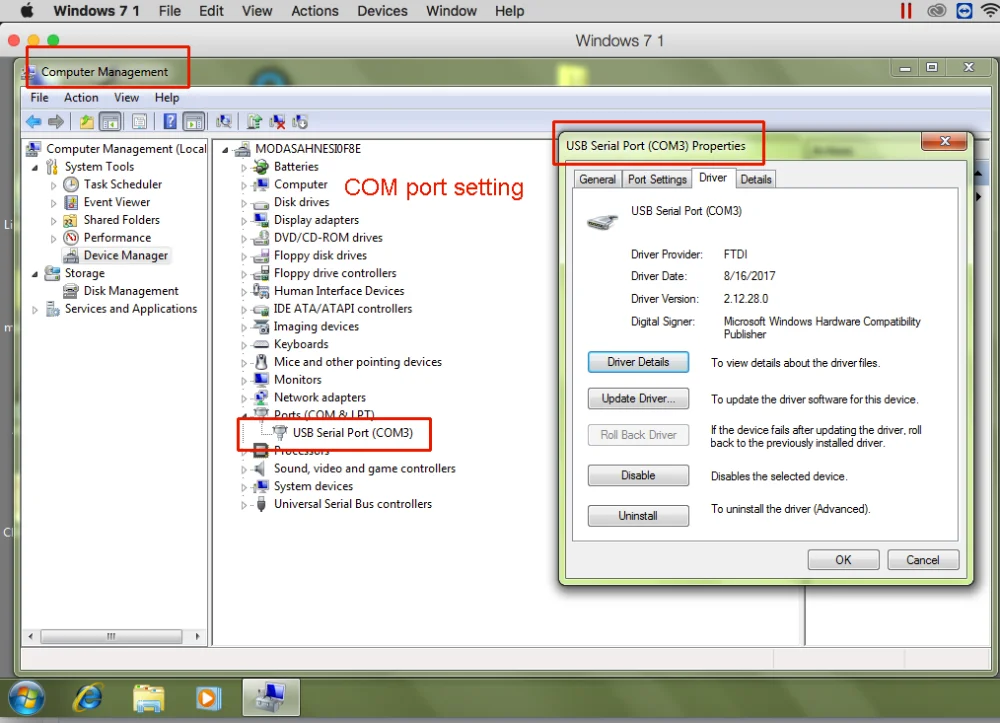

Для большинства этих операционных систем доступны два типа драйверов: Драйверы виртуального COM-порта (VCP) и прямые (D2XX) драйверы. Драйвер VCP эмулирует стандартный последовательный порт ПК таким образом, что устройство USB может быть передано как стандартное устройство RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через dll-интерфейс.

Чтобы определить местоположение драйверов, которые вы хотите установить на устройство, выберите, какой из типов драйверов вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждом пакете драйверов.

Если для Android требуется драйвер VCP, обратитесь к следующему приложению. Примечание: TN 132 добавление устройств FTDI поддержка драйверов VCP на Android
