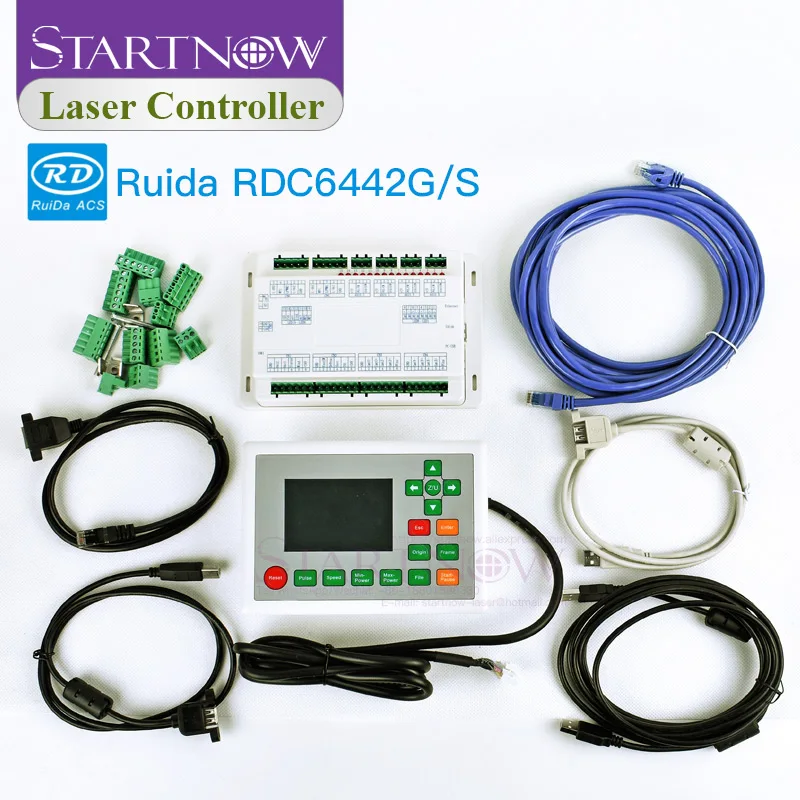

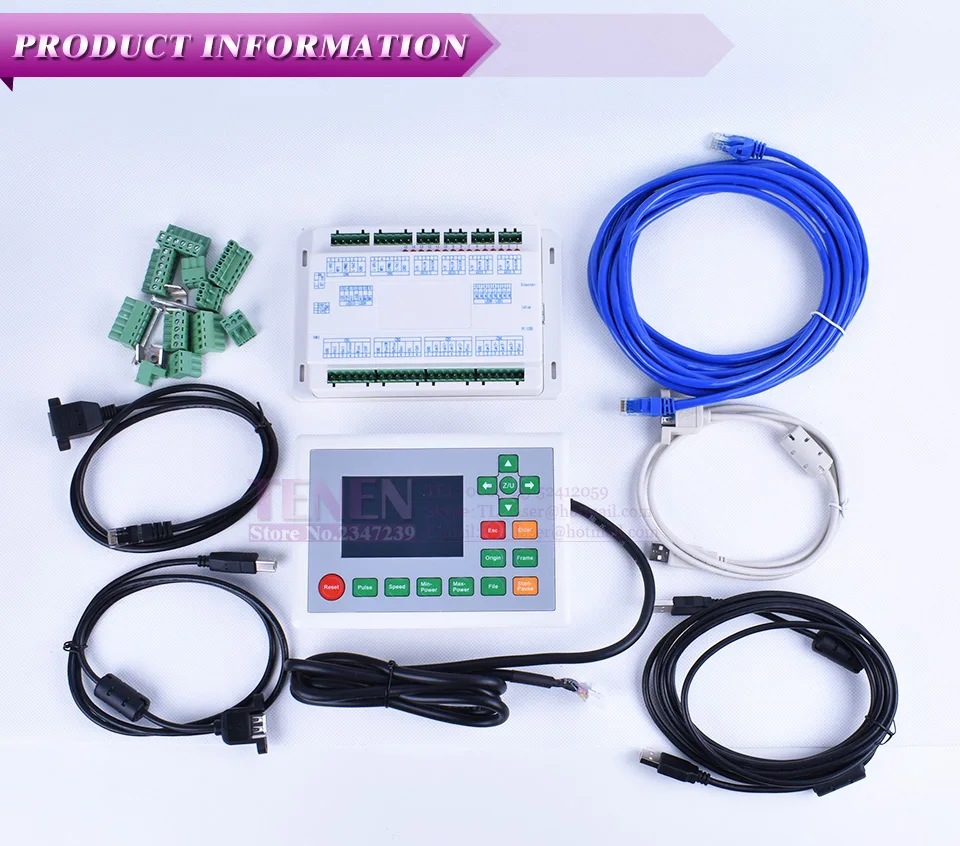

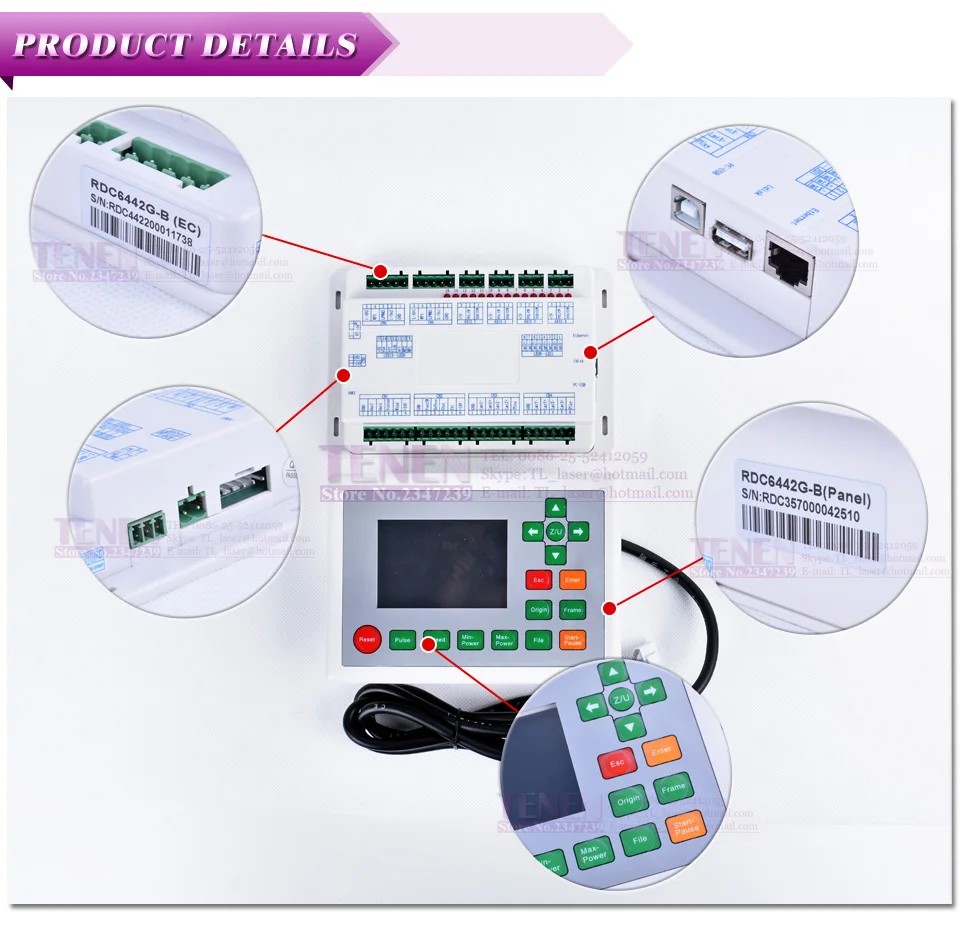

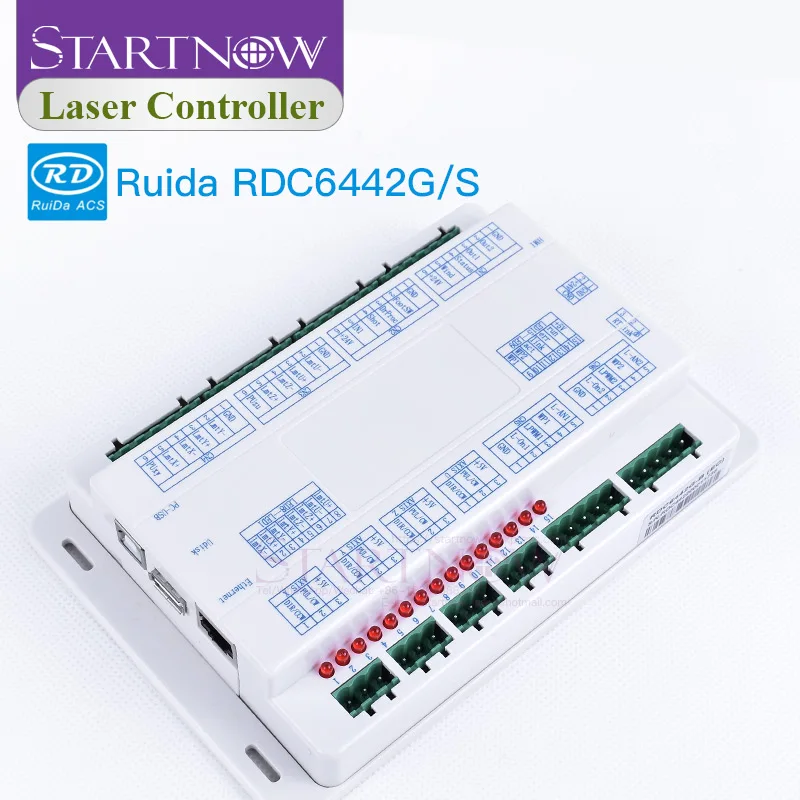

Лазерная плата управления Ruida RDC6442G RDC6442S CO2, плата для ЧПУ гравировального режущего станка RDC6442, система управления материнской платой

Введение продукта

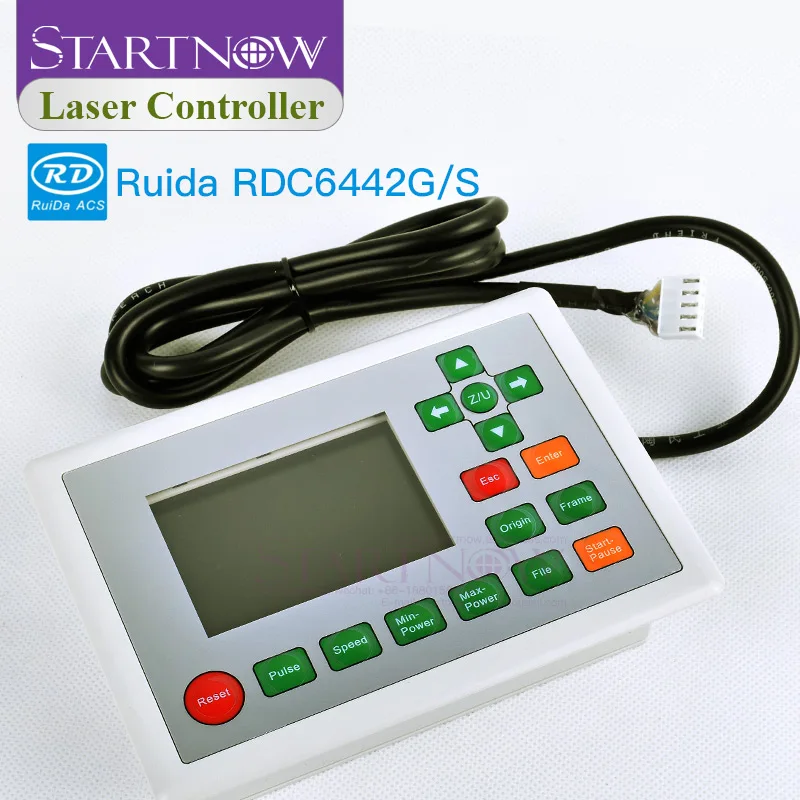

RDC6442G/6442S система является самой современной системой управления лазерной гравировкой и резкой, разработанной по технологии Ruida, эта система управления имеет более стабильное оборудование с антистатическим покрытием, устойчивость к высокому давлению. Исходя из 3,5-дюймовый цветной экран человека-подходит для автоматизированных станков МИС, с лучшей работы интерфейса и сильные функции, отличная motion функции управления, с высокой пропускной способностью файл карты памяти, С прочной совместимой 2-сторонний независимый Регулируемая мощность лазера интерфейс управления, сильный comopatible U диск, несколько способов gerneral/выделенный IO управления.

Технические характеристики

6: контроллер 6-го поколения

4: версия контроллера

4: 4-осевая

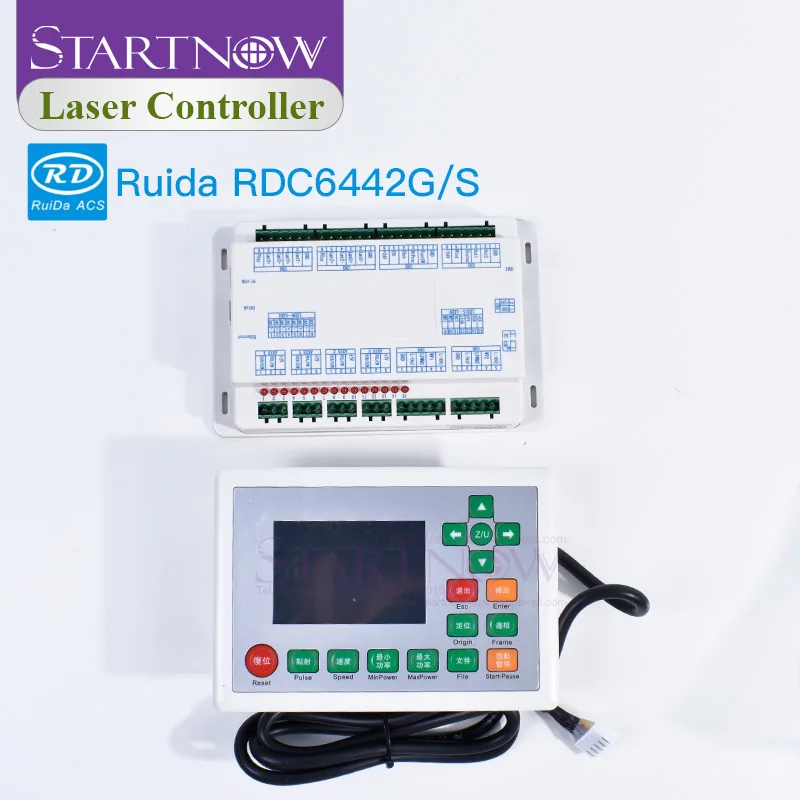

2: 3,5 дюймовый цветной экран

G: стандарт

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

Мощность: + 24 В, >2A

Температура: 0 ~ 50 ℃, влажность не выше 70%

Технические параметры

1. Цифровые сигналы лазерного управления:

(1) TTL уровень выхода, 50 мА, возможность привода (может установить включить полярность сигнала в программном обеспечении)

(2) Частота ШИМ 2K-50K для регулировки

(3) Коэффициент PWM составляет 1% ~ 99%, регулируемый

(4) PWM значение до 5,0 V

2. Сигнал управления двигателем: общий-анодный выход, возможность привода 20 мА

Частота пульса управления двигателем: Макс. 500 кГц

3.USB: Макс. Скорость передачи 12 м bps; Самое длинное расстояние 5 метров.

4. Сеть: Макс. Скорость передачи is100M; Макс. Расстояние передачи составляет 200 м.

5. Интерполяция линейная/Желаю вам приятных покупок здесь! Циркулярное дуга/B сплайн, погрешность + / -0,5 пульс

6. Выход: 4-х канальный, фотоэлектрические изолированные OC ворота Выход, Макс. Мощность привода 500mA мощность привода

(С защитой от постоянного тока)

7. Вход: 4-х канальный, фотоэлектрические изолированные Вход, совместимый с выходом 5V/ 12V / 24V уровня логики

Функции

Контроллер обладает лучшей устойчивостью к высоковольтным и антистатическим свойствам

Односторонний источник питания 24 В (совместим с 36 В, но не рекомендуется)

Поддержка всех брендов и мощностей U дисков, быстрая и надежная Совместимость с копией

256 м большой емкости файл нелетучее хранение на борту, нет узких мест предел для размера файла

Возможность самостоятельной проверки дефектного трека, возможность форматирования памяти, хорошая погрешность в отказе

10/100M Ethernet + USB2.0 режим связи по желанию

Мульти-способ общего большого тока IO, удобный для функционального расширения

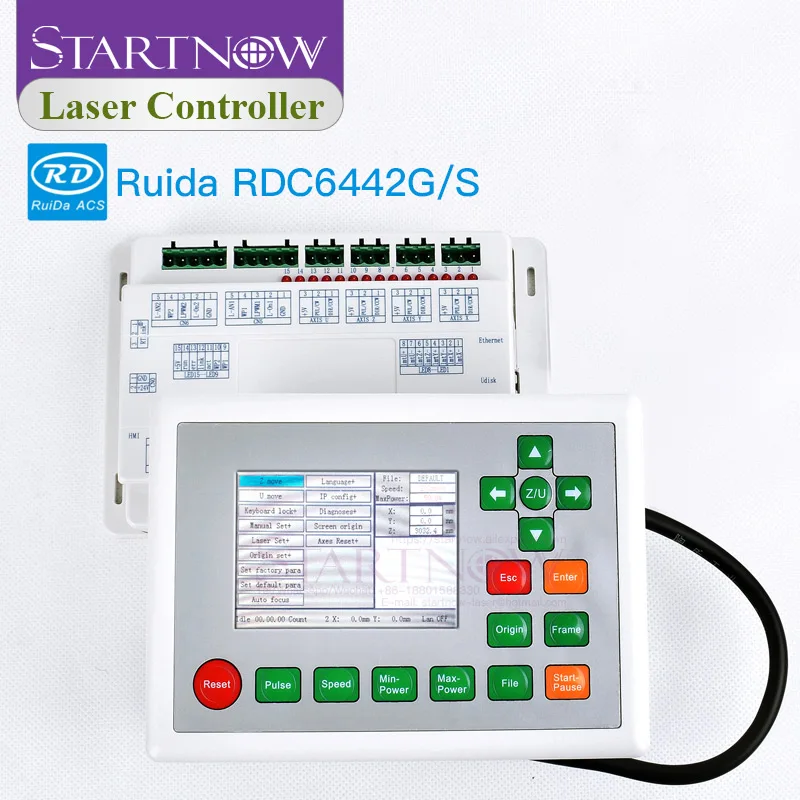

Отображение пути обработки, просмотр файлов

Панель прогресса обработки дисплея

Режим связи может быть выбран автоматически

Макс. Четырехосевой шаговый/серводвигатель с открытым циклом управления

Двусторонний Независимый Цифровой/аналоговый интерфейс, программное обеспечение может быть отрегулировано соответственно, удобно для двойного управления лазерными головками; Специальный интерфейс лазерного управления RF

Мягкая/Жесткая защита координат предела для опционального

Поддержка линейной/круговой дуги/B-spline функции интерполяции

Онлайн обновленная материнская программа, удобная для обслуживания и настройки функций.

Автоматическая подача, вверх и вниз, вращающаяся гравировка, левая-правая нажимная пластина и т. д.

Поддержка линии подачи по линии, функция гравировки наклона

Поддержка перезапуска питания для гравировки, предварительный просмотр рабочего времени (высокая точность до миллисекунд, время предварительного просмотра точное до фактического рабочего времени, другой поставщик не может осуществить)

Поддержка машин функция компенсации люфта

Функция увеличения оси Z

Система питания на сброс или не Сброс для опционального

Поддержка нескольких точек позиционирования логики

Все параметры производителя/пользователя могут быть сохранены и восстановлены

Поддержка двух лазерных головок автоматической компоновки и нескольких виртуальных массивовАвтоматическая компоновка, Остаточный материал
