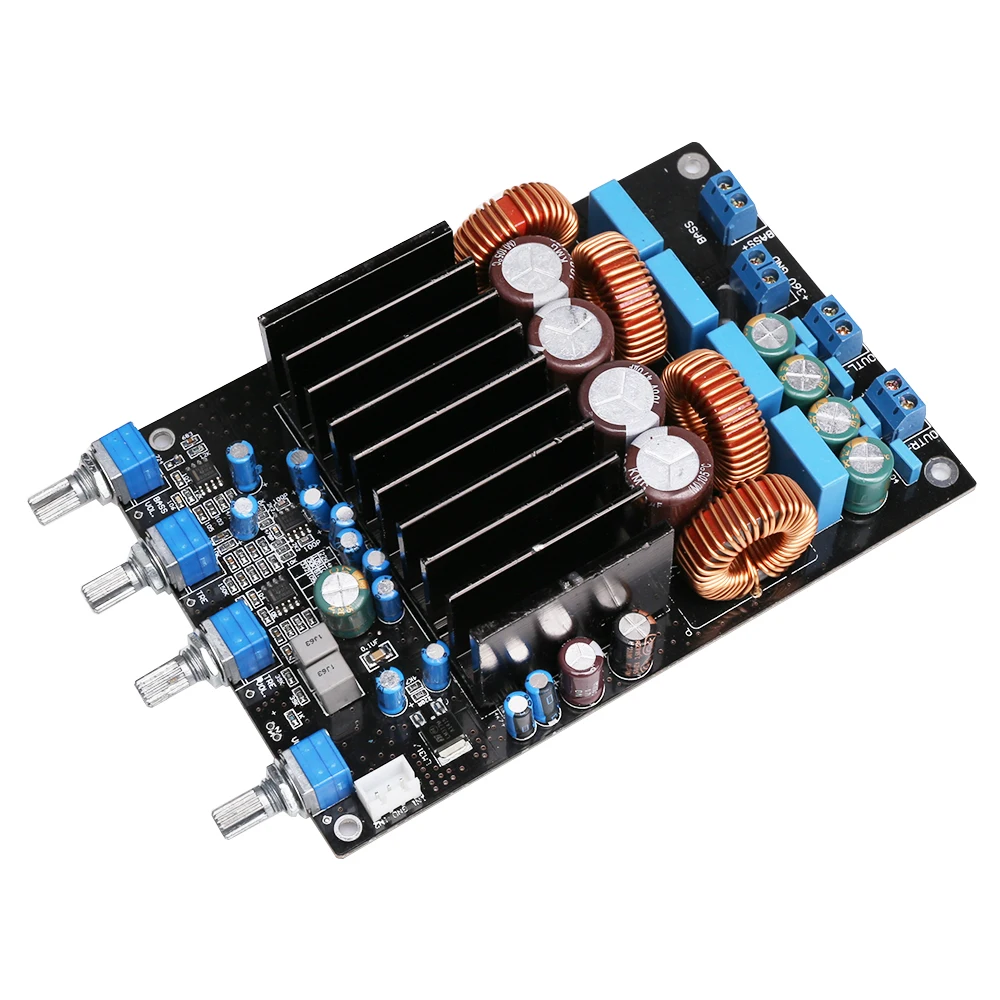

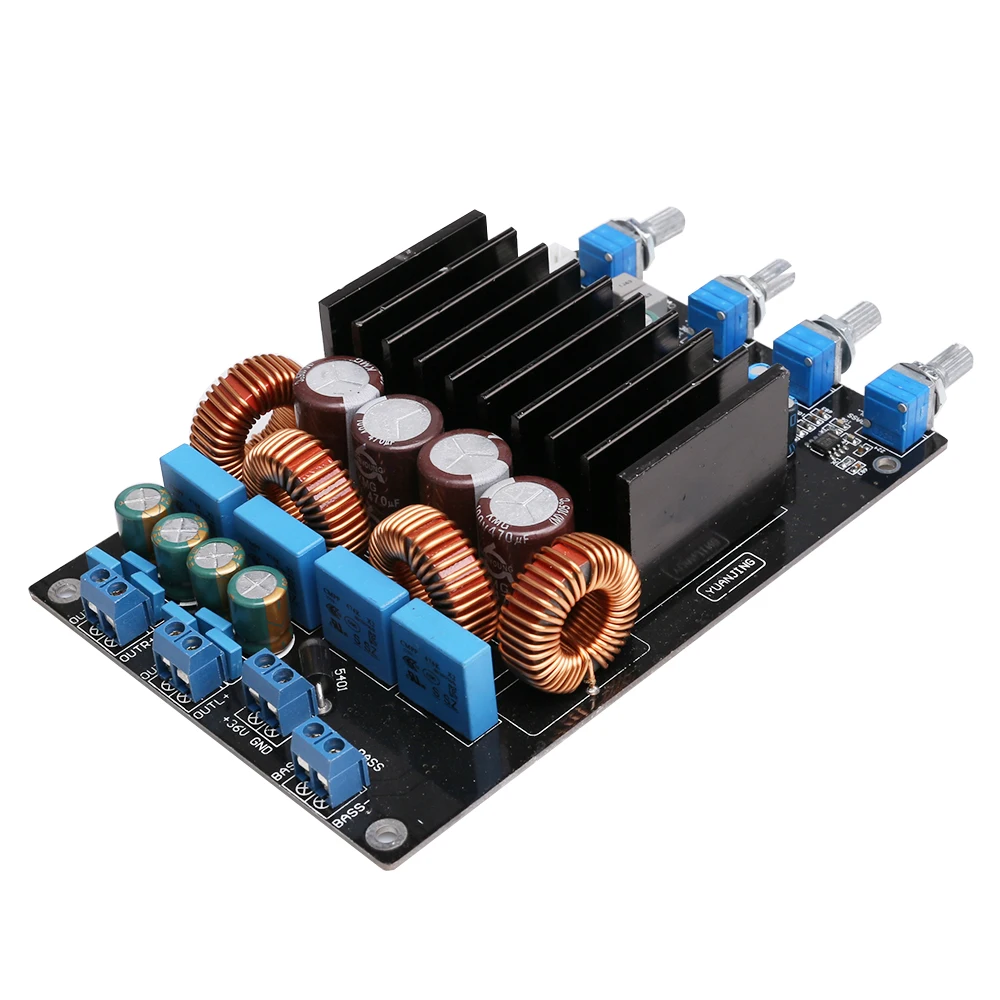

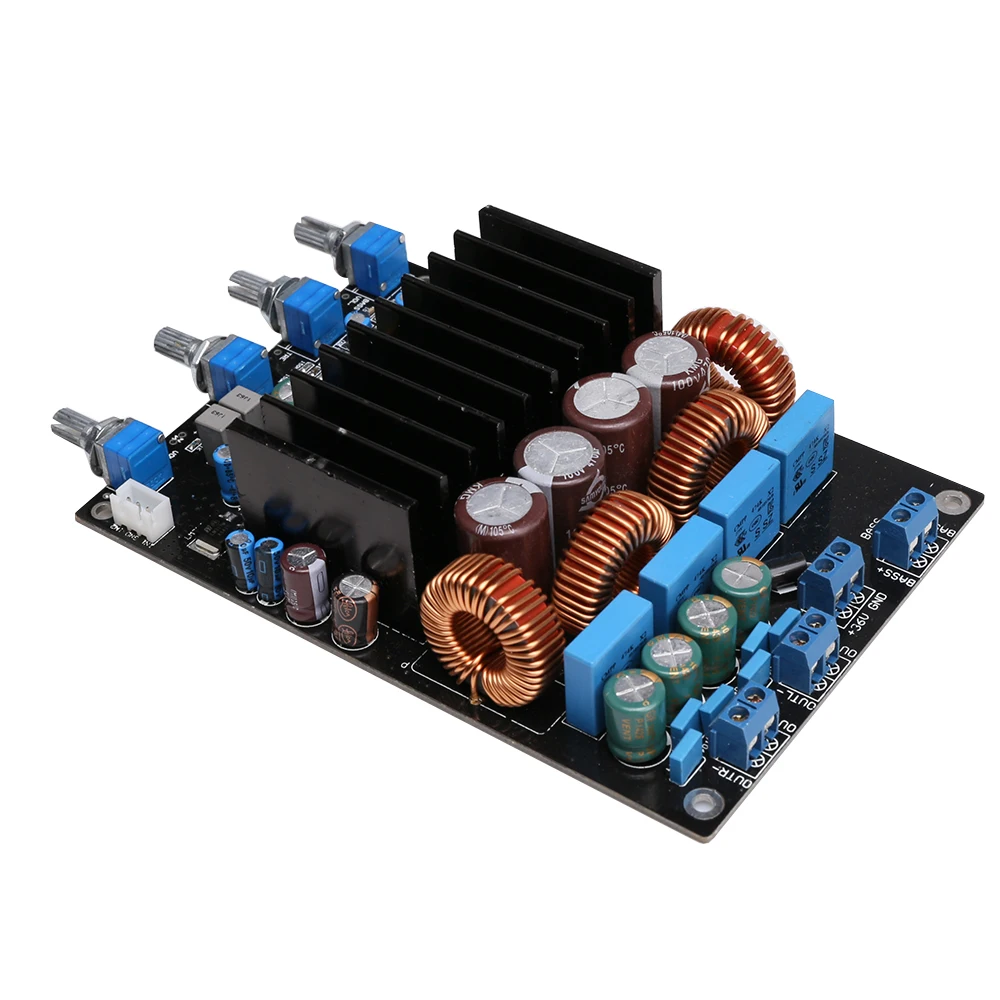

TAS5613 2,1 плата цифрового усилителя мощности, класс D 75 Вт + 2*150 Вт (4 Ом), beyond TPA3116 LM1875
Информация о продукте
OPA1632-это полностью дифференцированный усилитель, который используется для передачи высокопроизводительного аудио аналого-цифрового преобразования (ADCs). Высочайшее качество звука, обеспечивающее очень низкий уровень шума и выходной драйвер, характеристики этого приложения оптимизированы с превосходным коэффициентом усиления OPA1632 180 МГц 50 В/у и очень быстрой скоростью преобразования, производить очень низким уровнем искажений от 0.000022% для 1,3 Гц нВ/) Более низкий уровень шума на входе обеспечивает максимальное соотношение сигнал/шум и динамический диапазон. Допускается разница из-структура, гибкость, может легко реализовать несимметричный полностью дифференциальный выход преобразования. Дифференциал на выходе с более низкой гармошкой, снижением шума в обычном режиме OPA1632 обеспечивает высокую производительность звука PCM1804 ADCs. Привод, например, использование функции стоп, заключается в усилении эластичности усилителя. TAS5613 компании TI интегрирован с отзывы аналогового входа 150 Вт стерео (общая мощность 300 Вт) усилитель класса D, от одного источника питания 36 В до 4 Ом, стереодинамики обеспечивают до 150 Вт, производительность традиционного усилителя класса AB (< 0.03% THD) И эффективность мощности усилителя класса D. Его SNR выше 100 дБ, PSR 80 дБ, эффективность уровня мощности составляет 88%, Техасские инструменты (TI industrie, самая высокая мощность усилителя класса D
Товары детали
В этом разделе представлены все детали для домашней мебели, простота, качество чистое; Используйте высококачественные оригинальные детали, а не только гарантированное качество, длительный срок службы, что еще более важно, так это сделать так, чтобы фактические характеристики соответствовали проектной цели, которая заключается в сильной гарантии.
Оригинальный TAS5613 OPA1632DR TL072
Название бренда Nichicon, используется в основном фильтре, электролитический конденсатор емкостью 470 мкФ/100 в * 4, непрерывная мощность, чтобы обеспечить сильную опору.
Выберите кольца сопротивления металлу, точность + / - 1% колец, металлический пленочный резистор используется в основной цепи, обеспечить машинное хорошее соотношение сигнал/шум.
В красном золе используется специальный высокотоковый индуктор, мощная гарантия звонка.

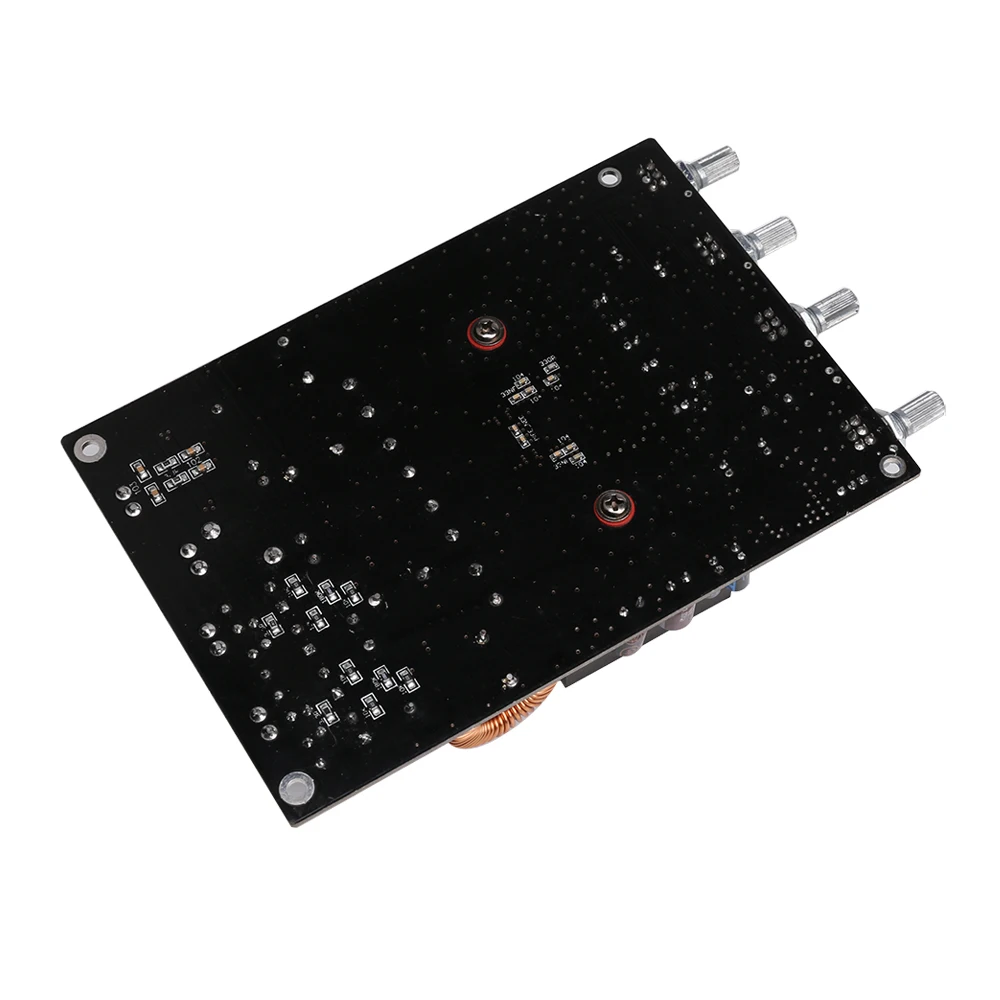

Печатная плата используется 1,6 мм толстый двухсторонний борт, 2,0 oz медь толстый, оловянный весь процесс, чтобы обеспечить хорошее благодаря производительности размера тока. Первоклассное качество печатных плат.
Основные параметры производительности:
Стиль работы: Класс D
Статическое электричество: 65 мА
Эффективность: 88%
Выход мощность: 75 Вт + 2*150 w / 4 o 10% THD
Частотная характеристика: 20 Гц-20 кГц
Динамический диапазон: > 100 дБ
Отношение сигнал-шум: 100 дБ (a-взвешивание)
Рабочее напряжение: 36 в пост. Тока
Размер печатной платы: 142*97 мм
Функция потенциометра: 1. Громкость сабвуфера слева-справа 2. Левый и правый каналы сопрано 3. Громкость левого и правого каналов 4. Общий объем
Расстояние между потенциометром: 22 мм * 22 мм * 30 мм
