Последнее обновление: 17.09.2024

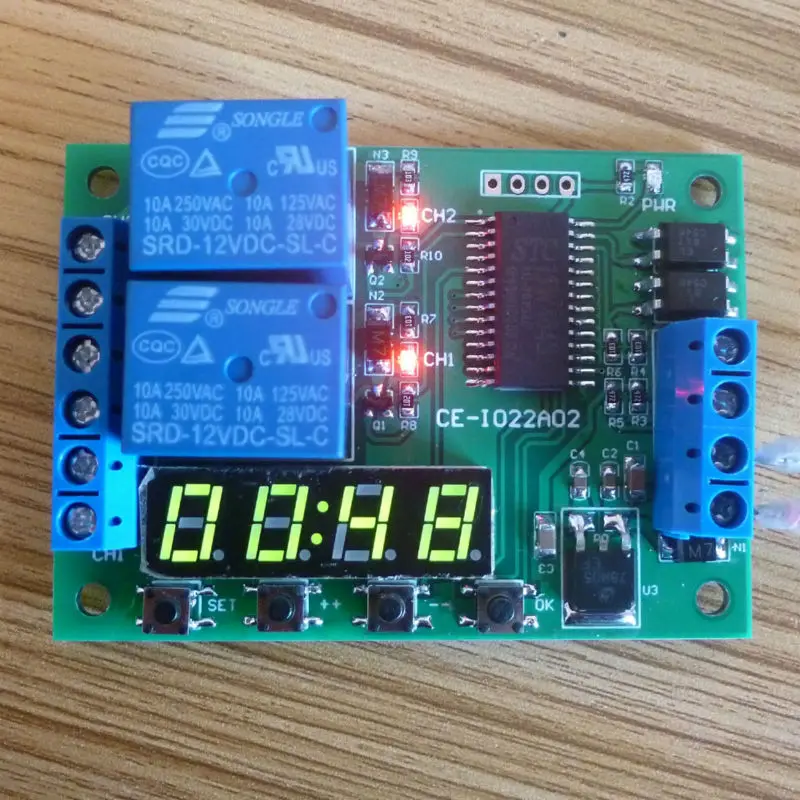

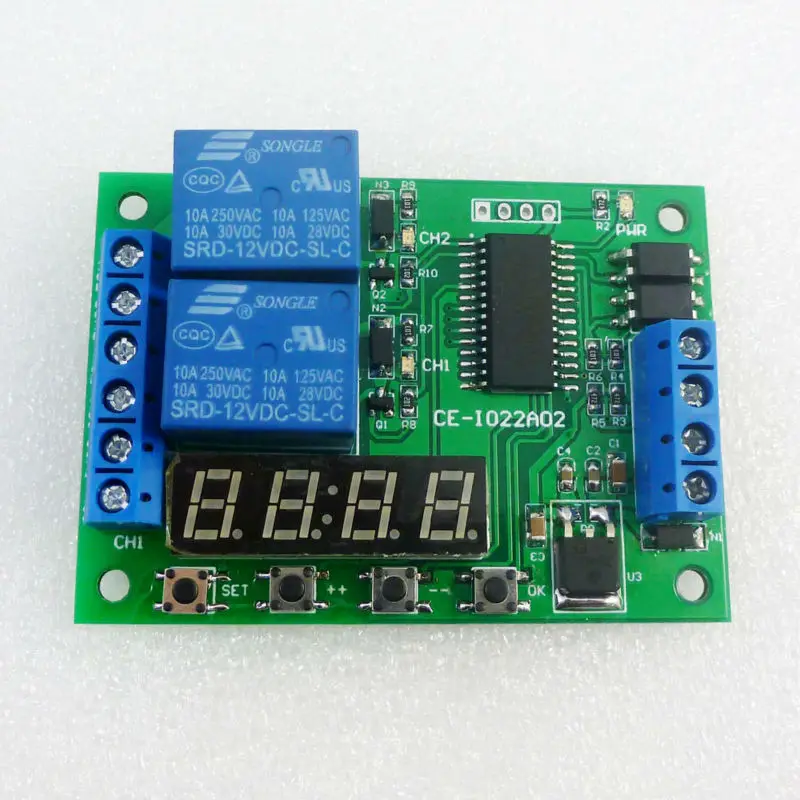

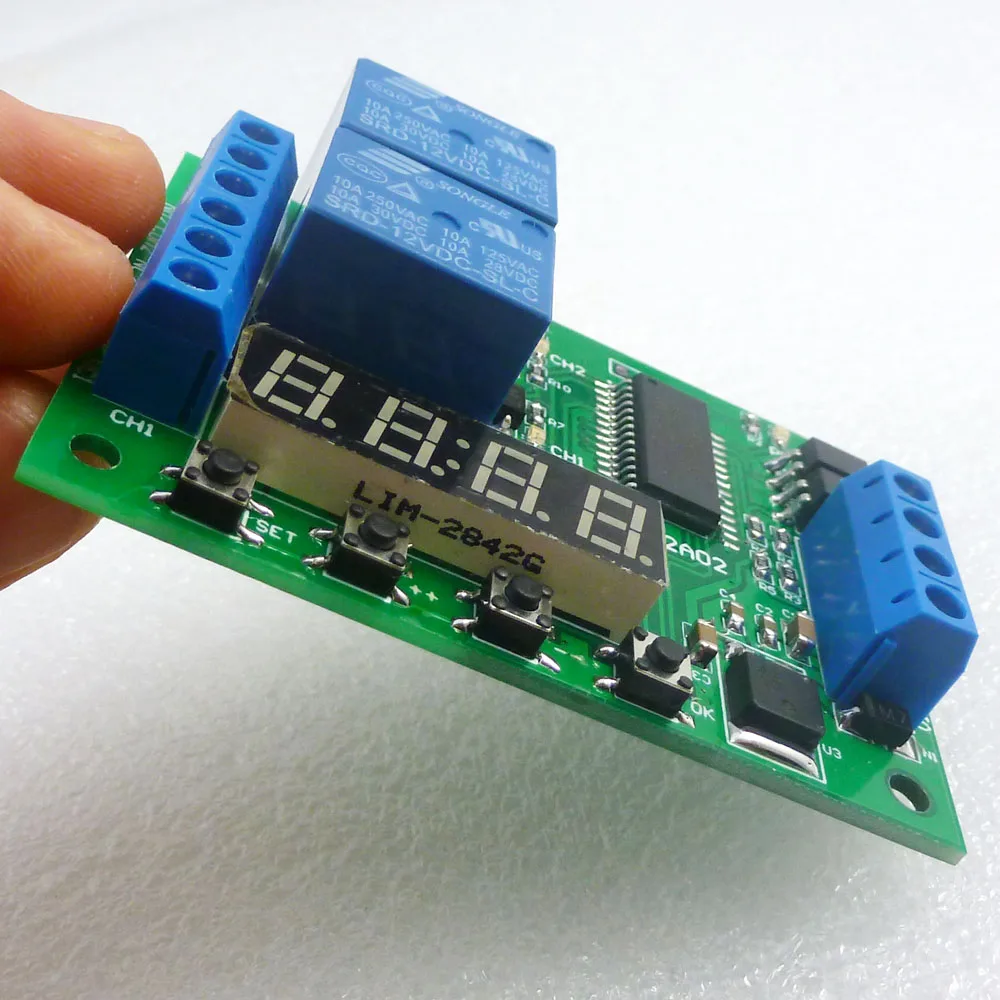

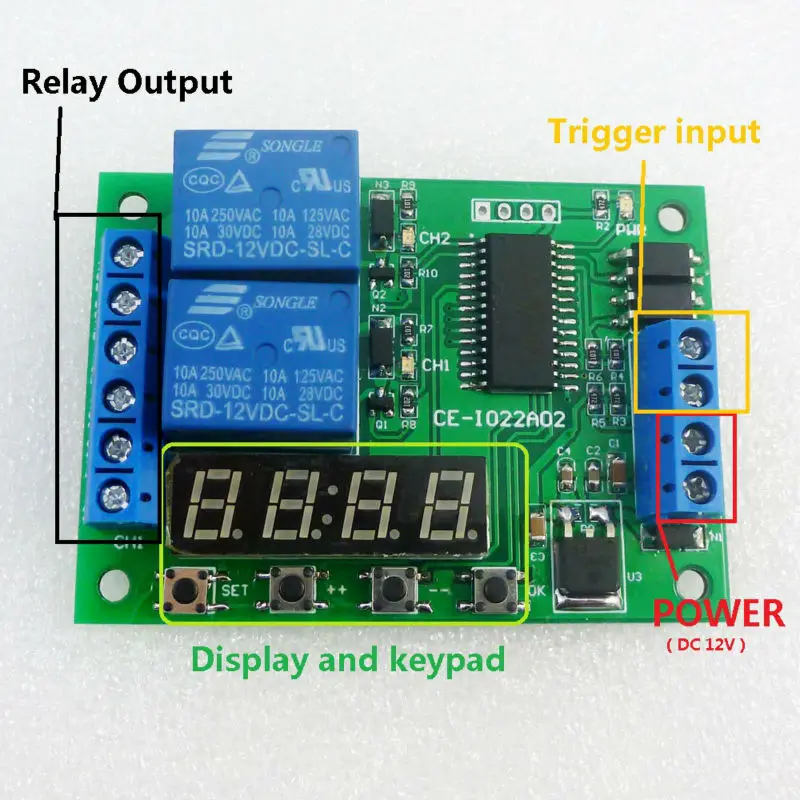

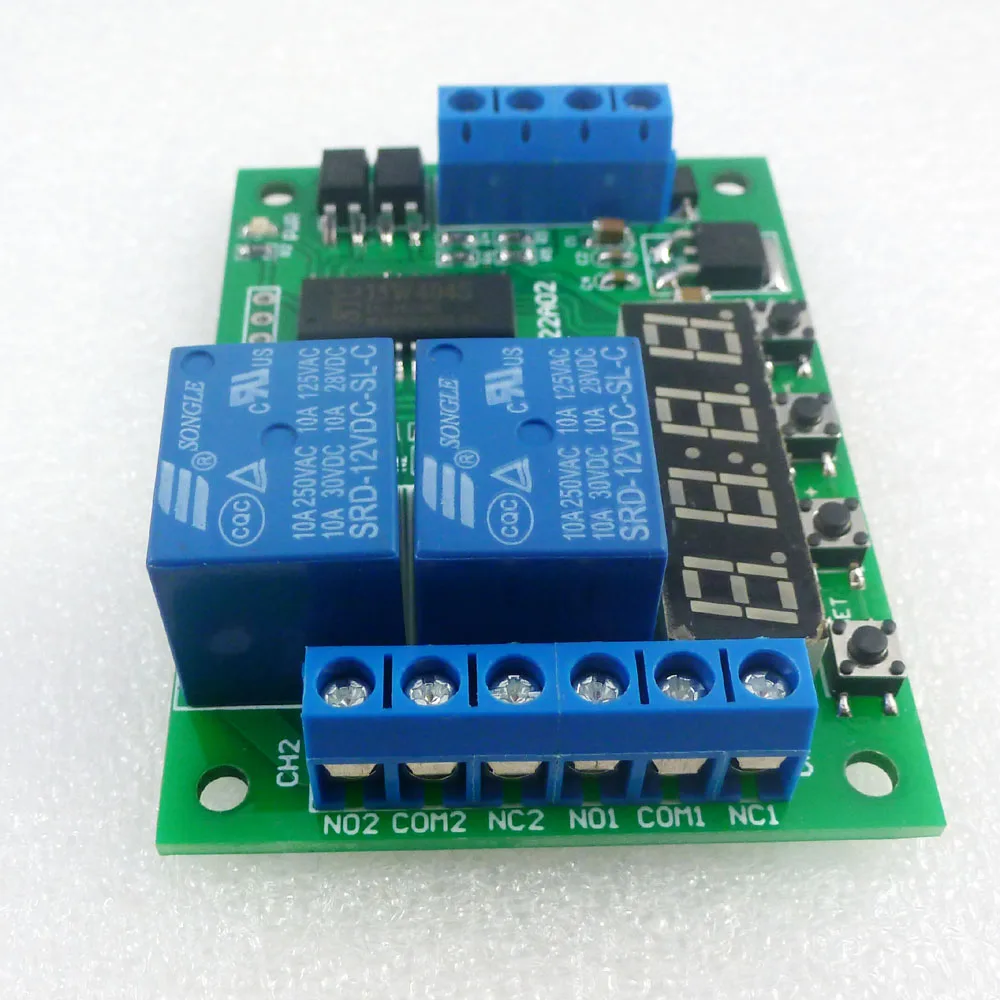

Название продукта: CE-IO22A02 DC 12V 2CH многофункциональная реле задержки времени таймера переключатель PLC светодиодный
Посылка:
1 шт. 12 В постоянного тока 2 канала многофункциональная плата реле задержки
Особенности продукта:Самое длинное Время задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с
4-Канальный Релейный, каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.
6 видов функциональных модулей,Каждый функциональный модуль имеет три режима(Без цикла, 2-99 циклов, всегда цикл).
Входная Оптическая изоляция.
Мощный анти-обратный диод.
Высокое значение Q SMD электролитические конденсаторы.
Характеристики продукта:
1 Рабочее напряжение: 12 В постоянного тока
2 рабочих тока (цифровая трубка выключена): ток в режиме ожидания (все реле закрыты) 8мА, 1 реле открыть 41ма, 2 реле открыть 75ма,
Рабочий ток (цифровая трубка вкл.): ток в режиме ожидания (все реле закрыты) 26ма, 1 реле открыть 59ма, 2 реле открыть 93MA
3 размера: 70x50x20
4 Вес: 40 г
5 реле Максимальная грузоподъемность: постоянный ток 1-100 в/6A; AC 85-265 в/5A
Типичные приложения:

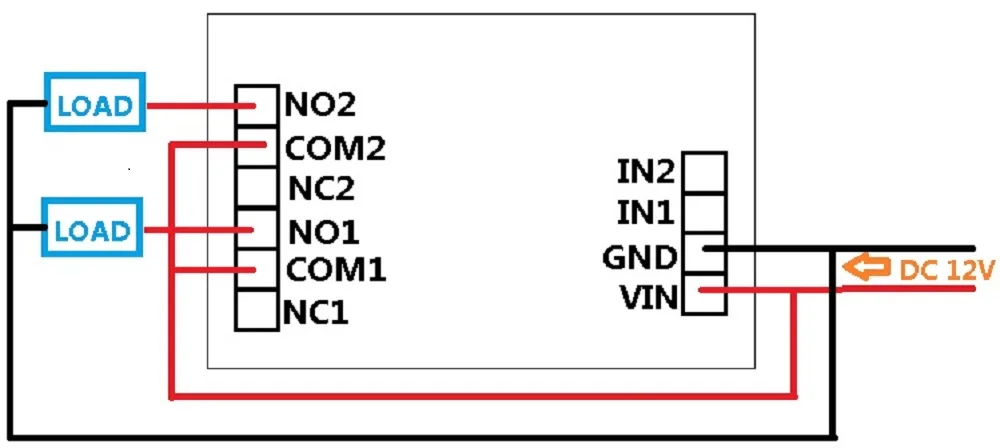

1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный
Прочее оборудование DC12V

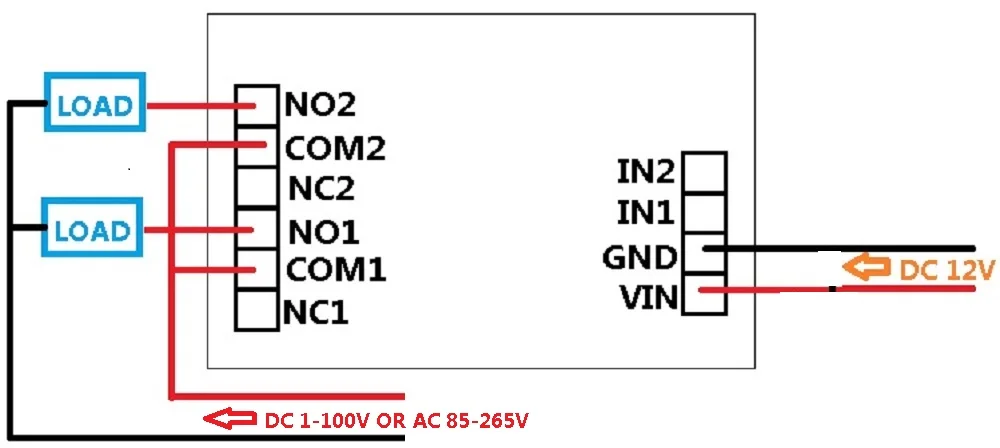

2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование
Инструкции пользователя:
Короткое нажатие: время нажатия кнопки составляет менее 2 секунд;
Длительное нажатие: нажмите клавишу время более 2 секунд;
Состояние: рабочий статус, статус установки, статус энергосбережения.
Рабочее состояние: начать работу после включения питания. Отображает оставшееся время 1 канала, параметры могут быть отображены «Канал выбрать» для установки;
Состояние набора: нажмите кнопку «Set» для входа в статус «channel Chose». Короткое нажатие кнопки «ок» для выхода из настройки;
Состояние энергосбережения: в этом состоянии цифровые трубки не отображают, и другие функции работают правильно. Нажмите кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или повторно включите, чтобы выйти из режима энергосбережения.
Заводские настройки: Нажмите и удерживайте «+» и «--» две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка повернется. После перезарядки, будет работать по умолчанию.
Настройки:
1. После включения, оставшееся время канала цифрового дисплея (канал по умолчанию 1).
2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel Chose». На экране «channel Chose» нажмите кнопку «+ +»/«-», чтобы выбрать канал для работы (реле). Нажмите кнопку «OK», чтобы выйти из экрана «channel Chose» и сохранить текущие параметры. Нажмите кнопку «установить» в интерфейс «настройки параметров».
3. В разделе «Параметры» нажмите кнопку «установить», чтобы изменить параметры. Кнопка «+ +»/«-». Нажмите кнопку «OK», чтобы выйти из экрана «Параметры» и сохранить текущие параметры.
Интерфейс «выбор канала»:

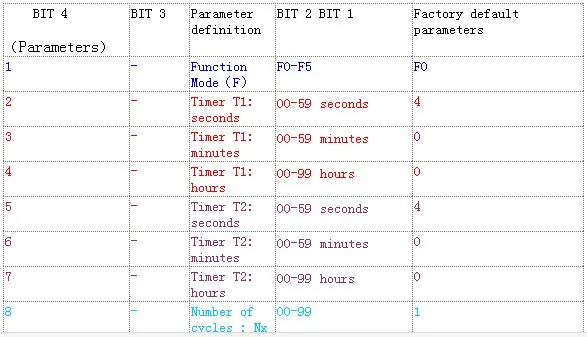

Интерфейс «настройки параметров»:
Таймер T1 T2 минимальное время единицы является второй, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд.
Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 означает всегда цикл, Nx = 01 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл.
Существительное решение:
НЕТ: реле, как правило, открытый контакт
COM: реле общего контакта
NC: реле нормально закрытого контакта
Открытие реле: COM connect NO.
Закрытие реле: COM disconnect NO..
Режим работы:
Следующие режимы функции можно настроить на режим цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).
F0: после включения питания, реле Закрыть . Входной сигнал пуска (IN1/2/3/4), реле Открытый . Задержка времени T1 Закрыть .
F1: после включения питания, реле Открытый . Триггер вход, реле Закрыть . Задержка времени T1 Открытый .
F2: после включения питания, реле Закрыть . Триггер вход, время задержки T1 и реле Открытый . Реле задержки времени T2 Закрыть .
F3: после включения питания, реле Открытый . Триггер вход, время задержки T1 и реле Закрыть . Реле задержки времени T2 Открытый .
F4: после включения питания, реле Закрыть . После задержки T1 и реле Открытый . Реле задержки времени T2 Закрыть .
F5: после включения питания, реле Открытый . После задержки T1 и реле Закрыть . Реле задержки времени T2 Открытый .
