Программатор Altera Max Ii Epm240 Cpld, с кабелем Jtag, с кабелем
0 Отзывов
0 Заказов
2 314,53₽

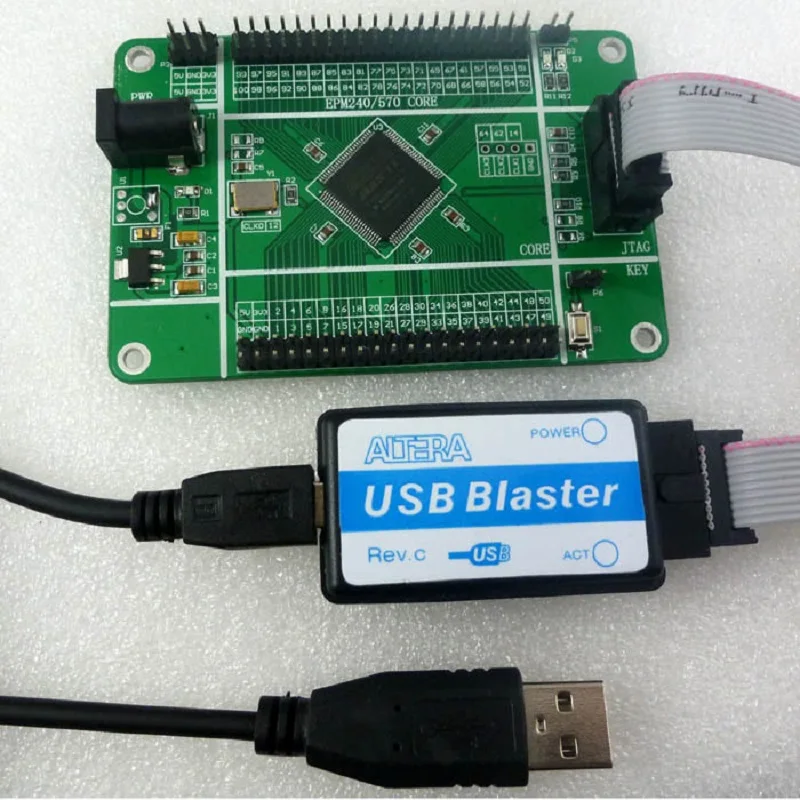

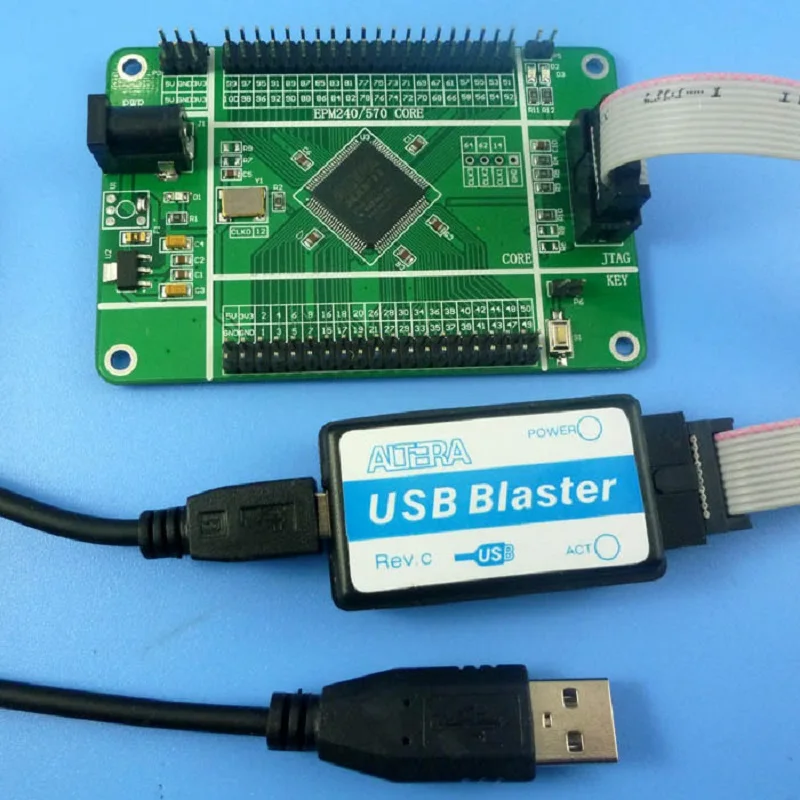

Название продукта: ALTERA MAX II EPM240 CPLD Core Board & USB Blaster FPGA программатор для EPM240T100C5N JTAG PLD Development kit с JTAG wire
Номер модуля: RT294
Упаковочный лист:
1 шт. EPM240 основная плата

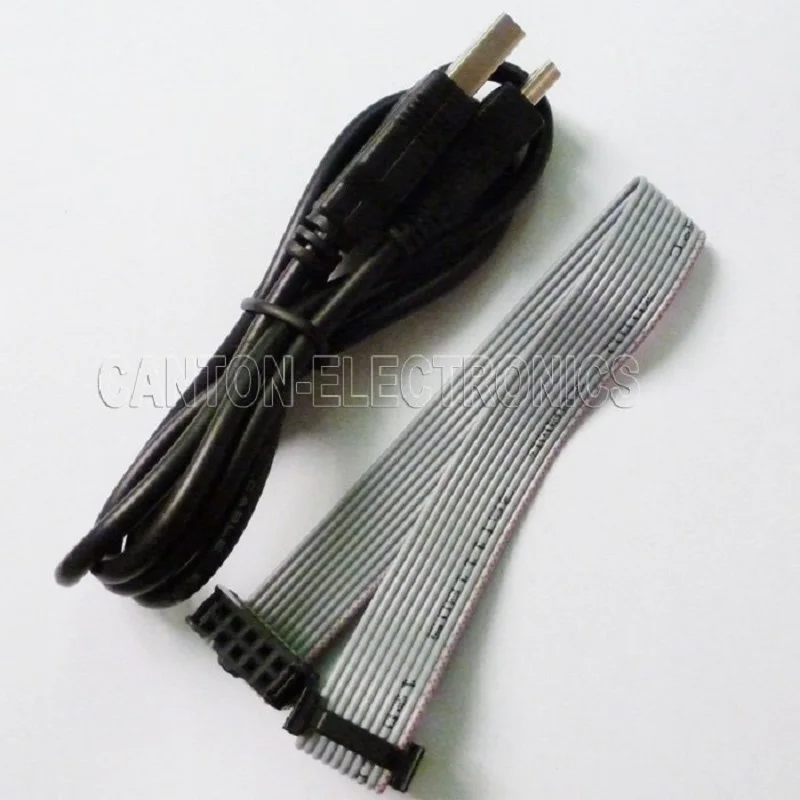

1 шт. Altera USB Blaster # с USB проводом и 10 pin JTAG проводом #
Описание:

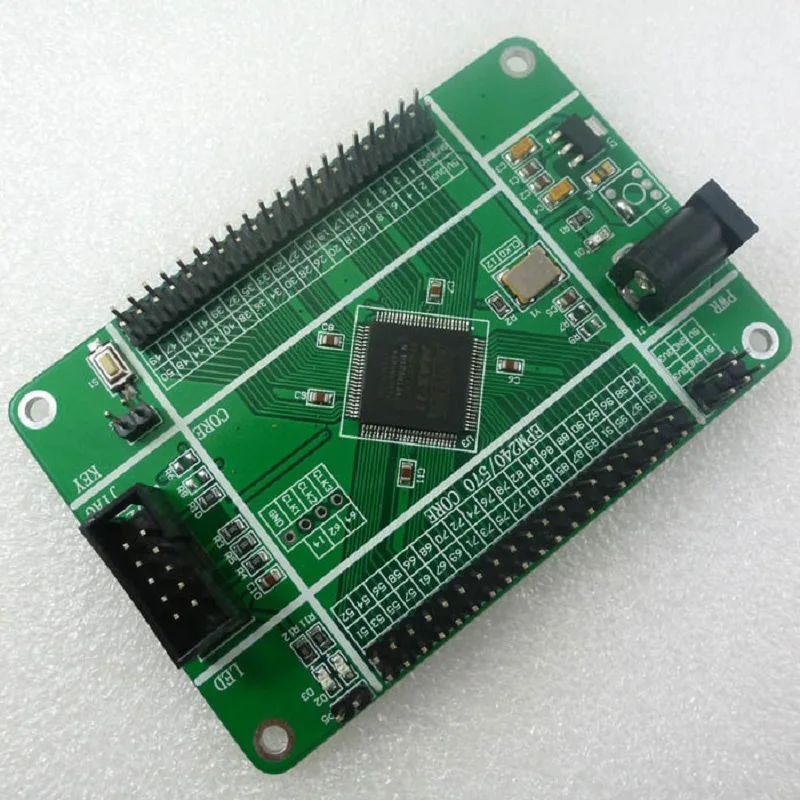

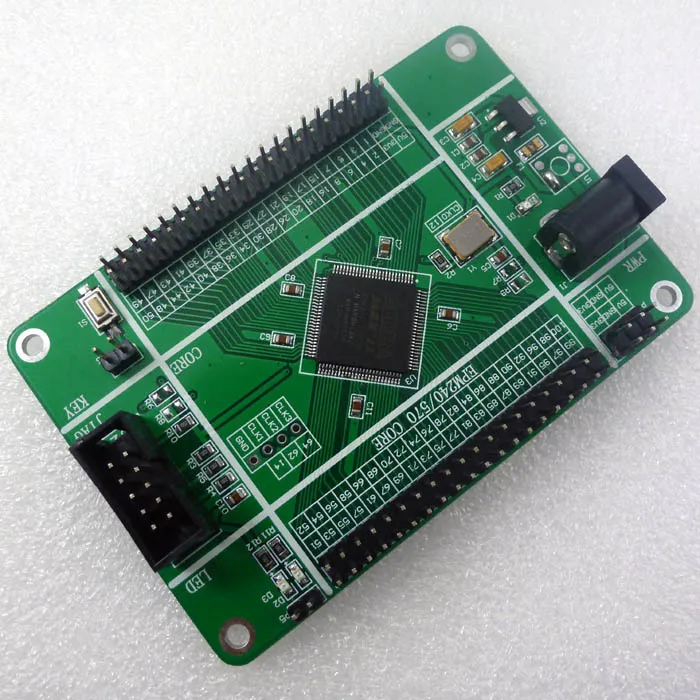

Описание платы EPM240:
Бортовой чип EPM240T100C5N
Активный кристалл 50 МГц
Все контакты от CPLD изготовлены и доступны на борту
Altera официальные стандарты JTAG интерфейс
Два выхода 5 В 3 #3 в для обеспечения мощности для периферийного устройства
Независимая кнопка для платы тестового ядра
Два независимых светодиодный свет для испытания основная плата
Размер: 9 см X 6 см #9:6-Золотой коэффициент ^_^#
Схема: Пожалуйста, свяжитесь со мной по ebay сообщение для диаграммы после вашего заказа!

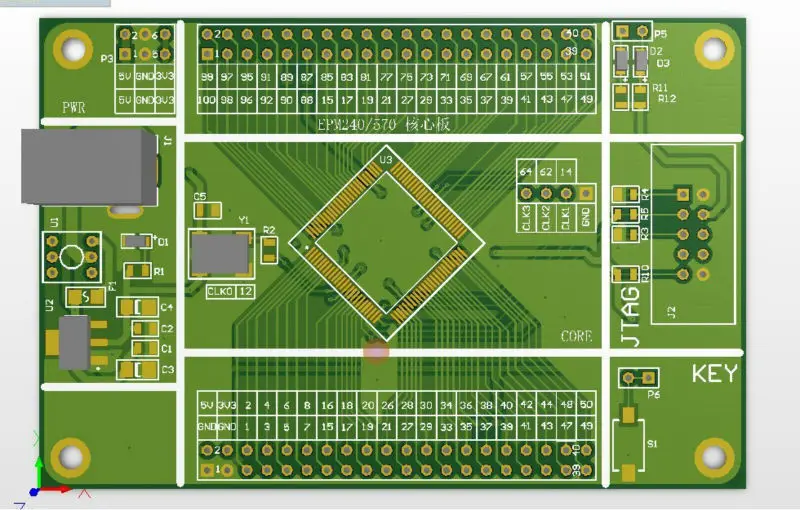

Печатная плата 3D вид:

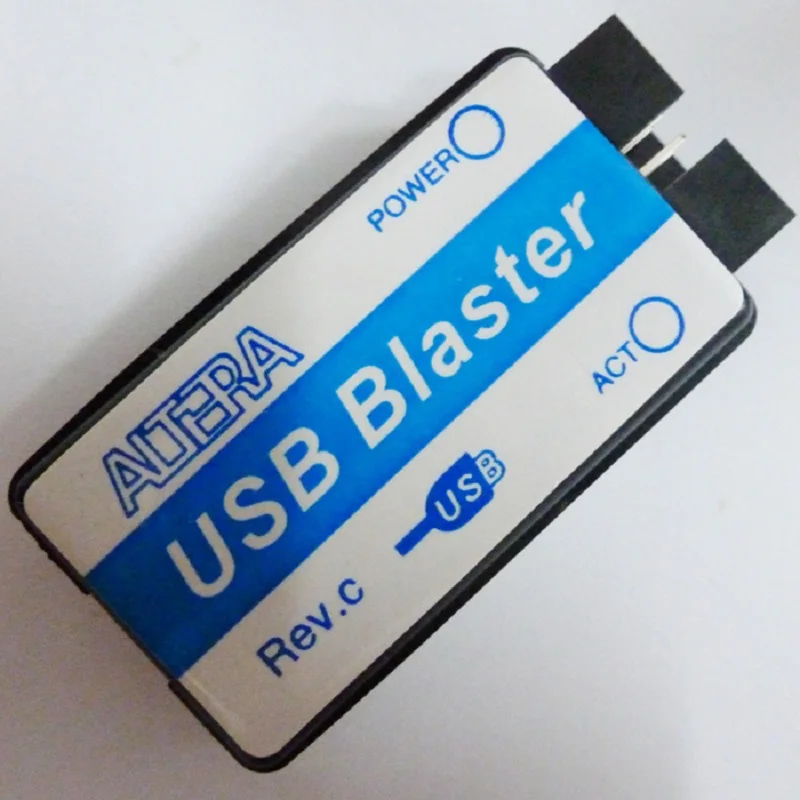

Altera USB Blaster:
Характеристика:
1. Стабильно поддерживает встроенную функцию логического анализатора SignalTap II, без ошибок во время Ползания данных;
2. Полностью поддерживает все продукты Altera, такие как:
CPLD: MAX3000, MAX7000, MAX9000 и MAXII
FPGA: Stratix, StratixII, StratxIII, Cyclone, CycloneII, CycloneII, ACEX1K, APEX20K и FLEX10K и т. Д. #
Активное последовательное устройство конфигурации: EPCS1, EPCS4, EPCS16, EPCS64 и т. Д. #
Усовершенствованные устройства конфигурации: EPC1, EPC4 #
3 # поддерживает 3 режима загрузки: AS, PS и JTAG;
4. Поддержка и встроенный Nios II мягкий процессор связи и отладки, Rev.C последняя версия оборудования. Поддержка jtag_uart;
5. Скорость: в 6 раз быстрее, чем параллельный порт для загрузки кабеля ByteBlasterII;

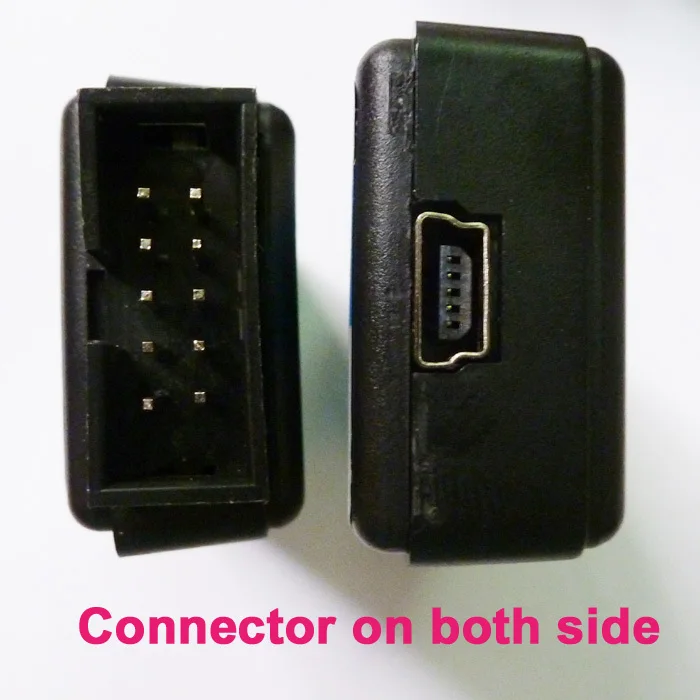

6. Простота в использовании: интерфейс MiniUSB, простое подключение, два индикатора состояния делают отладку более удобной.
7. Полностью совместим с usb-блоком ALTERA, функциональность и производительность такие же, как оригинальный кабель для загрузки ALTERA.
8: Напряжение: 1,5 ~ 5В JTAG ввода-вывода Напряжение.
Конфигурация системы:
1, Windows XP, Windows Vista, Windows7 ,USB интерфейс;
2, Quartus II версия 4,0 или более новая версия;
Этот программист использует Стандартный 10-контактный ICD10 интерфейс, расположение выводов показан в полный размер:
10-контактный интерфейс # треугольник на кабель '''' означает 1st Pin #:
