Портативный USB-осциллограф Hantek DSO5102P, 2 канала, 100 МГц, 1 Гвыбс, 40K
Последнее обновление: 13.03.2023

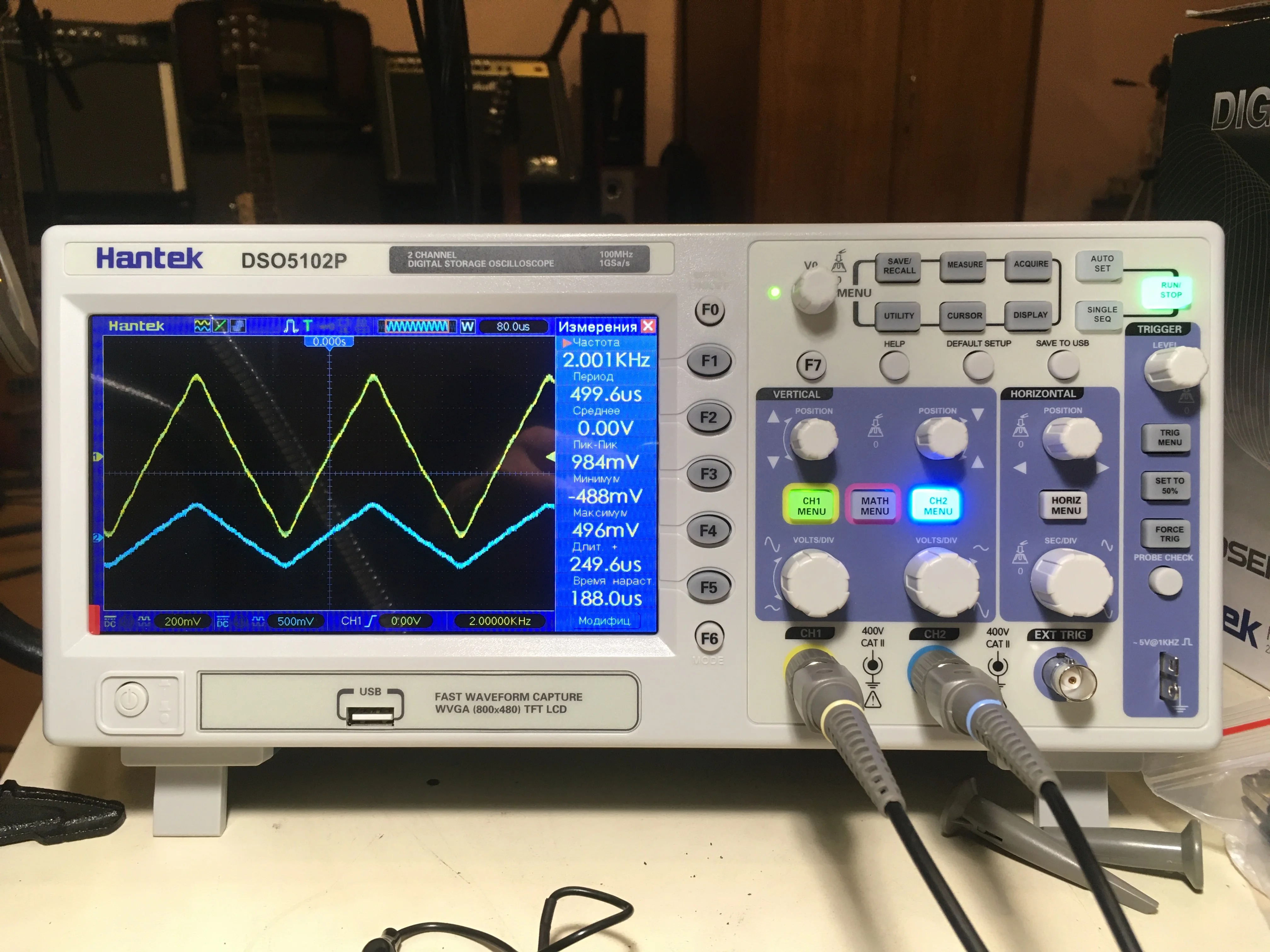

Демонстрация покупателя

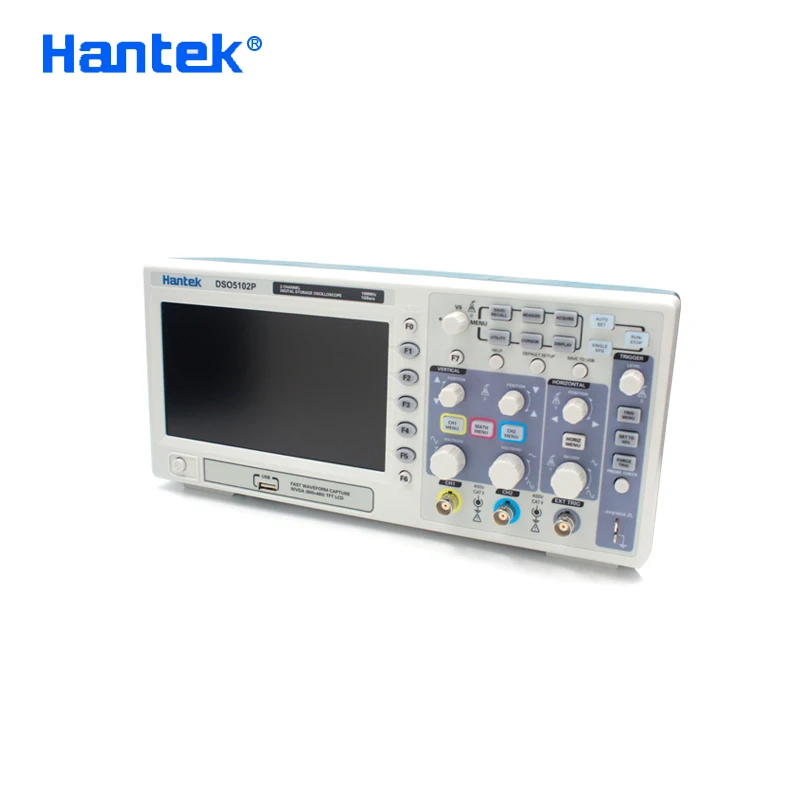

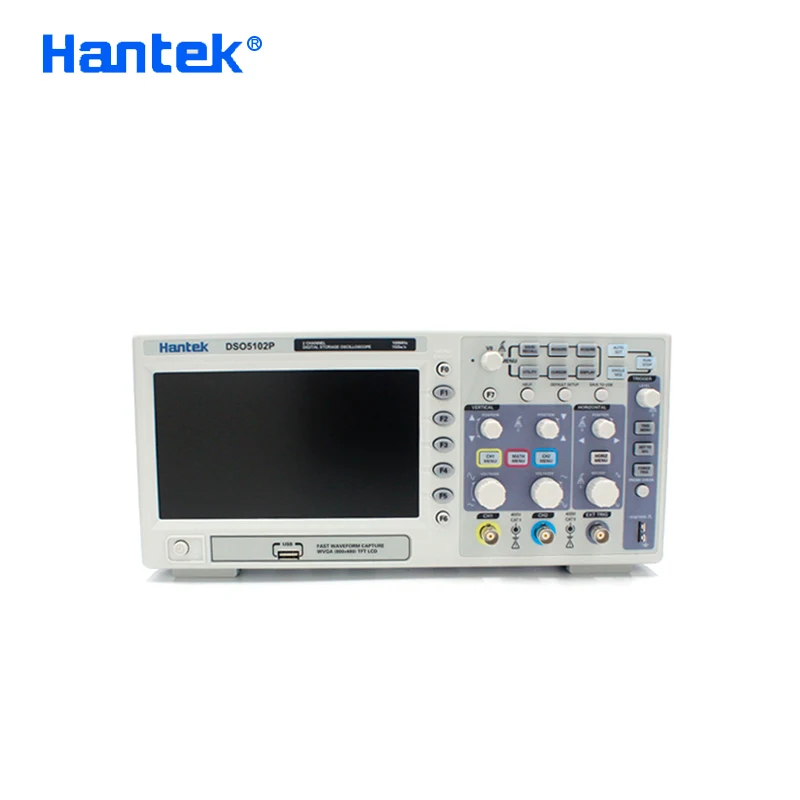

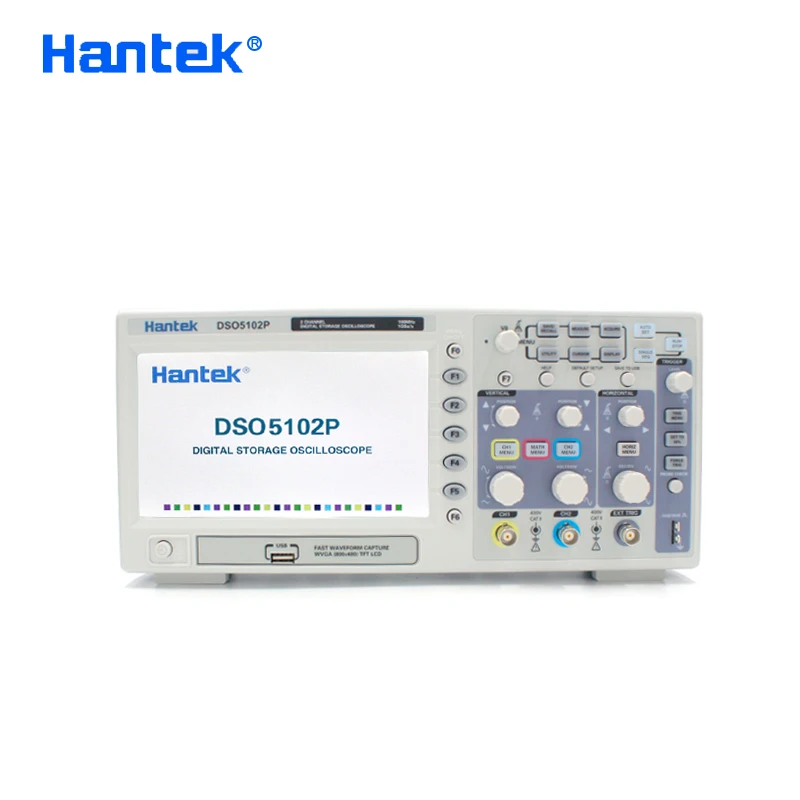

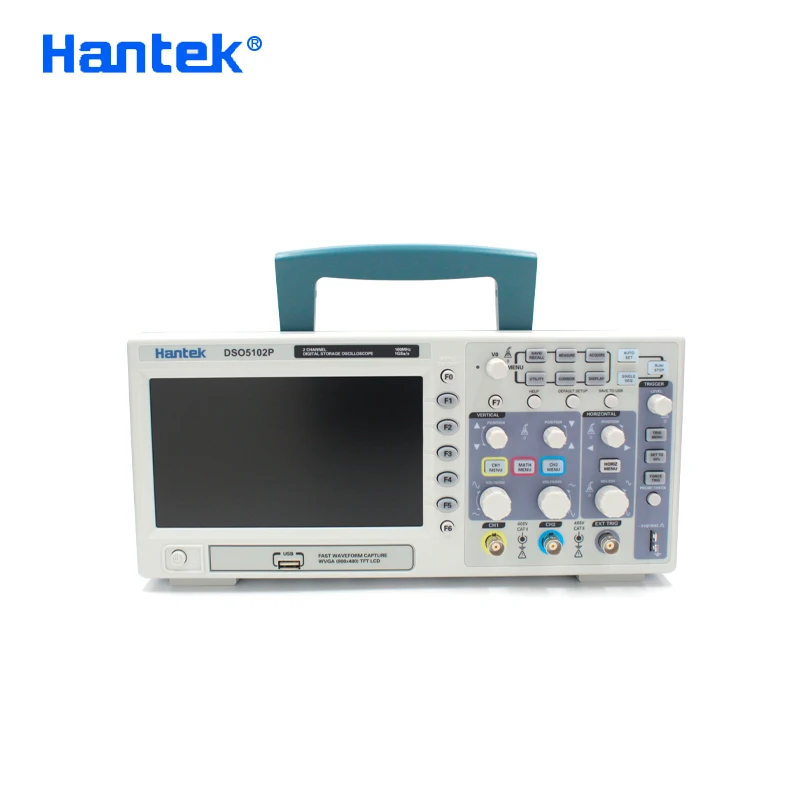

Hantek DSO5102P Цифровой осциллограф 100 МГц 2 канала 1GSa/s в реальном времени Частота дискретизации USB хост и подключение устройства 7 дюймов
Полоса пропускания 100 МГц
2 канала
1gsa/s частота образцов в реальном времени
Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480)
Длина записи до 40K
Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
USB хост и подключение устройства, стандарт
Несколько автоматических измерений
Четыре Математические Функции, включая стандарт FFTs
Предоставляет программное обеспечение для анализа в реальном времени ПК
VGA опционально
Программное обеспечение:
DSO5202P
DSO5102P
DSO5072P
Полоса пропускания
200 МГц
100 МГц
70 МГц
Канал
2
Образец в реальном времени
1GSa/s
Эквивалентный образец
25GSa/s
Глубина памяти
40K
Время подъема
1.7ns
3.5ns
5ns
Точность базы времени
50ppm
Диапазон временных рамок
2ns/div-40s/div
4ns/div-40s/div
Вход Impendance
1 м
Диапазон Вольт/Див
2МВ/Див-5 В/Див
Преобразователь A/D
8 бит
Диапазон положения
С алюминиевой крышкой, 50В (5V/div), 40V(2V/div-500мВ/див),2 вольт постоянного тока (200 мВ/div-50mV/div), 400mV(20 мВ/div-2mV/div)
Точность усиления постоянного тока
3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Ограничение полосы пропускания
20 МГц
Типы триггеров
Края, видео, пульс, наклон, со временем, альтернатива
Источник запуска
CH1, CH2, EXT, EXT/5, линия переменного тока
Математика
+,-, X, ÷,FFT
Измерение курсора
Разница напряжения между курсорами:V;Разница во времени между курсорами: T;Обозначение T в Hertz (1/T);
Автоматическое измерение
Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF
Дисплей
7 "TFT 16K цветной ЖК-дисплей, 800*480 точек
Размеры
313 мм x 108 мм x 142 мм
Вес
2,08 кг
Стандартный зонд
PP200x2
PP150X2
PP80X2

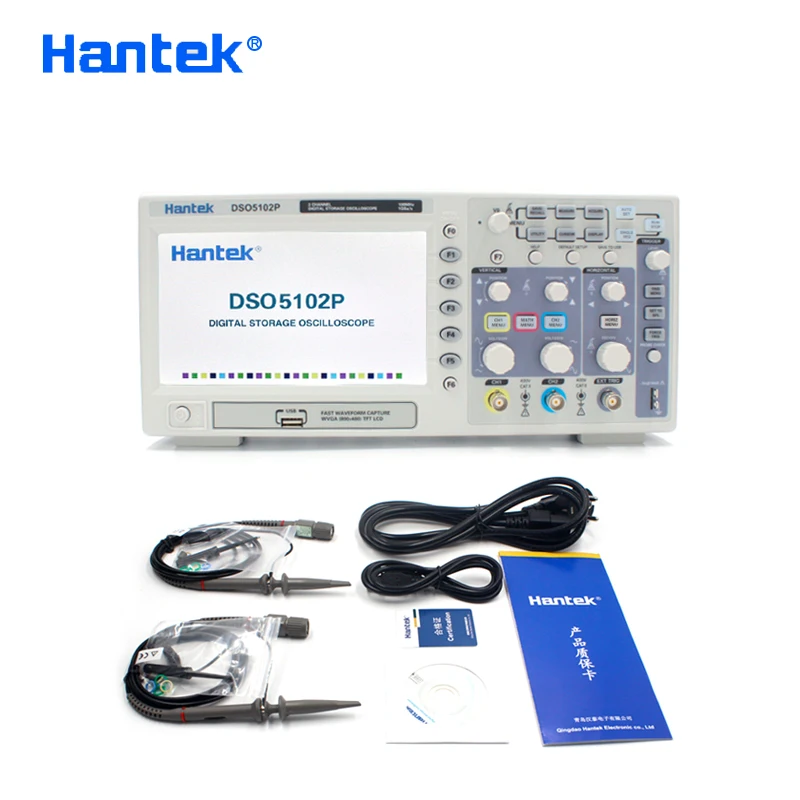

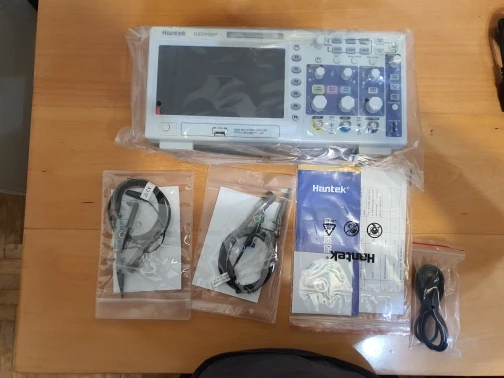

1x5102P хост осциллографа
2 соединительных линии
1 х USB кабель
1 x установочный компакт-диск
1 x линия электропередачи
1 x оригинальная коробка
Отзывы покупателей
Страна: RU Ships From: Russian Federation Доставка: IML Express 08.01.2021
отличный осциллограф! быстрая доставка из РФ! упаковано в родную коробку и пакет. могли бы хоть в пупырку завернуть, но всё целое! рекомендую!
Страна: RU Ships From: Russian Federation Доставка: IML Express 13.01.2021

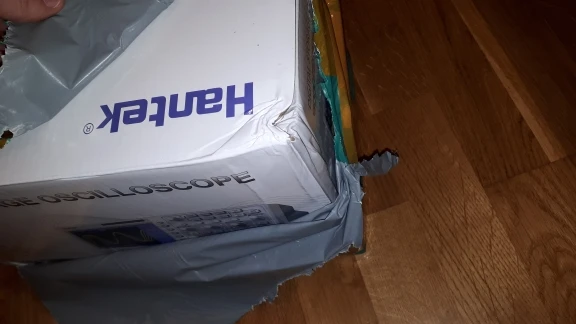

Все пришло. Доставил курьер. Коробка пострадала, но сам прибор целый. Упаковка бронебойная. На приборе почему то была вскрыта пломба, но он работает. Проблем пока особо не было, один раз протупил и перезагрузился при это сбросив все настройки, а так вроде все нормально. Пробники надо постоянно контролировать и подстраивать. Настройка почему то уплывает. Возможно это только мне так повезло. В целом неплохой прибор, чтобы понять нужен он вам или нет и научится им пользоваться. Для более взрослых задач, конечно желательно покупать что то посерьезнее.
V***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 13.01.2021

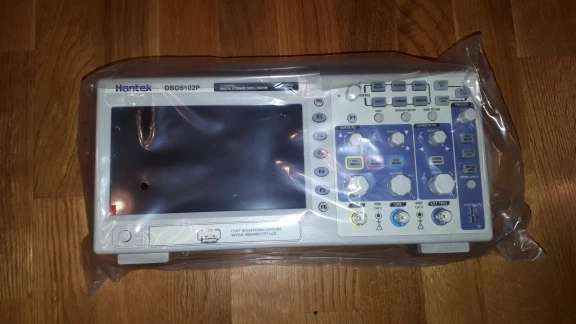

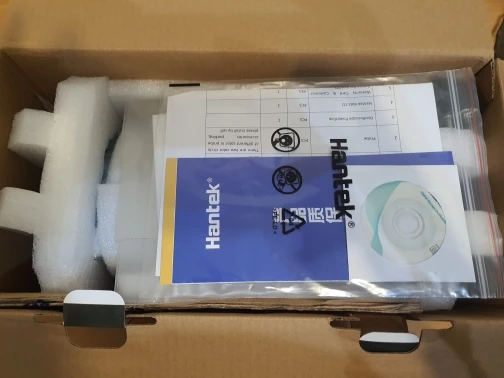

Заказ получил. Продавец отправил заказ на следующий день, доставка очень быстрая, с российского склада в Барнаул 10 дней. Коробка пришла без повреждений, упаковка внутри хорошая. Комплектность полная, как в описании. Осциллограф работает хорошо, все соответствует характеристикам. Хороший функционал, удобное управление. Отличный прибор, отличная цена. Продавец (и производитель) хороший, рекомендую.
A***v
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 28.09.2020
Доставка из России - метеор. В субботу заказал в среду принял посылку. Отличный товар и отличный продавец. Буду рекомендовать друзьям.
T***v
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 19.09.2020
Упаковано хорошо, все работает как и должно. Конечно всегда хочется большего, но для ремонта ноутбуков более чем достаточно. Доставка из России, IML. 10 дней в Алтайский край.
E***v
Страна: RU Ships From: China Доставка: EMS 05.11.2020
Дошёл быстро. Всё работает.
M***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 20.01.2021
Топ, доставка несколько дней
J***
Страна: ES Ships From: Spain Доставка: Seller's Shipping Method - ES 18.01.2021
Это очень хорошо выглядит, хорошее качество, я должен научиться использовать его очень хорошо, это занимает почти 3 недели вместо 1 для временного, но я прибываю хорошо из ЧР, я, кажется, помните Рекомендуемый продавец
C***i
Страна: IT Ships From: China Доставка: DHL 15.10.2020
Идеальный товар! Бесплатная доставка; Быстро; Менее недели!
E***v
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 16.11.2020
Доставили за 2 дня с распродажи 11.11. Качество на высоте, отличный прибор, +100500 к виду рабочего места
S***y
Страна: RU Ships From: Russian Federation Доставка: IML Express 29.11.2020
Доставка молниеносная, все в полном соответствии. Осциллограф отличный.До них пытался заказать подешевле в другом мелком магазине - итог: полнедели проморозили, а потом сказали, что осциллографа у них нет и нужно отменить заказ. Пропили они его что ли?...
D***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 14.12.2020
пришел через пару дней доставкой из России. работает, всем доволен
B***i
Страна: RU Ships From: China Доставка: DHL 05.10.2020
осциллограф очень качественный, сделан на уровне, похож на принцессу, параметры соответствуют. в работе одно удовлетворение, очень доволен. продавец очень серьезный, ответственный и общительный, покупайте у этого продавца будьте довольны на 100 процентов.
V***n
Страна: RU Ships From: Russian Federation Доставка: IML Express 23.12.2020
Всё супер!!! Спасибо продавцу! 20.12 заказал , 22.12 уже привезли, но забрал 23.12 получил у курьера. Первое впечатление хорошее, для начинающих просто находка. Вообще отличный ослик! Рекомендую!
A***v
Страна: RU Ships From: China Доставка: EMS 30.11.2020
отличный прибор. заказывал не первый раз. все целое и соответствует описанию
A***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 12.01.2021
ОООчень быстрая доставка. Осциллограф вполне хорошо работает. пока не нашёл до чего докопаться можно)
N***o
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 17.09.2020
All ok. Thanks. Быстрая доставка, хорошо упакован, проверил работает.
Y***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 06.01.2021
Заказал дедушке Морозу 31.12.20, 5 января он уже постучал в дверь :) Упаковка без повреждений, внутри тоже все нормально - включил, проверил, буду осваивать.
A***h
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 17.09.2020
Все вполне качественно и работает. Единственное что плохо, на экране отпечатались 2 буквы, не понятно от чего, но это не страшно.
S***h
Страна: RU Ships From: China Доставка: EMS 22.09.2020
Осциллограф привезли домой, доставка в Краснодарский край 10 дней. Отличный прибор. Только включил, сразу отремонтировался телевизор музыкальный центр и рация. Сразу выключил )))))). Комплектность как на сайте. С win 10*64 работает. Коллегам рекомендую. в августе взял за 13.500
D***y
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 14.12.2020
Доставка за 3 дня до МО службой IML до двери квартиры со склада в России (думаю в Москве). Упаковка нормальная, в дороге не помятая. Ослик соответсвует описанию. Подстроил щупы, сделал автокалибровку. Все работает. Ослика и продавца рекомендую.
A***v
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 22.12.2020
Заказывал Hantek DSO5102P со склада в РОССИИ, с доставой до двери по умолчании как указано по умолчанию у продавца службой CN_IML_EXPRESS_RU. Отправили на следующий день, с Москвы до Краснодара посылка дошла за 4 дня , с Краснодара до Новороссийска посылка шла пешком 5 дней. Упаковка слегка помята, внутренности упакованы отлично, можно пинать как мячь, не чего не случится, наверно для России так упаковывают. Копмплектность соответствует с описанием сайта. Ослик рабочий, без нареканий. При проверке sec/div показал 2ns. что радует ))). Продавца рекомендую.
I***n
Страна: CN Ships From: China Доставка: J-NET 20.10.2020
Ура товарищи!!! Теперь намного интересней будет работать. Вручили лично Exline, доставка 25 дней, трек отслеживался. Видно коробку чем-то тяжёлым зажало, но всё в порядке. Щупы малость шумят, наверное на экранировке экономят. Теперь свой sds205 кому-то подогню. Продавцу спасибо! Рекомендую!
S***v
Страна: RU Ships From: China Доставка: EMS 18.11.2020
Дорогой друг, я получил вашу посылку. Я очень доволен качеством товаров. Большое спасибо за скорость отправки. Желаю вам хорошего бизнеса и, самое главное, здоровья. Все самое лучшее.
K***v
Страна: RU Ships From: Russian Federation Доставка: CN_IML_EXPRESS_RU 25.12.2020
Хороший осциллограф начального уровня за более-менее адекватные деньги. С задачей наблюдения и измерения пульсаций импульсного БП справляется. На более сложных задачах пока не проверял.
S***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 05.01.2021
Осцилл получен. Подарок себе на Новый Год. Потому что был хорошим мальчиком. Работает отлично, играюсь с настройками.
V***v
Страна: RU Ships From: Russian Federation Доставка: IML Express 09.01.2021
Всё работает, Спасибо за устройство
