Последнее обновление: 20.09.2024
Название продукта:TB394 * 2 + TB196 * 12 шт. UART RF беспроводной модуль приемопередатчика + USB к TTL RS232 телеметрический комплект 2,4G 3DR радио APM APM2 транспортное средство UNO DUE MEGA
Модуль №: TB395

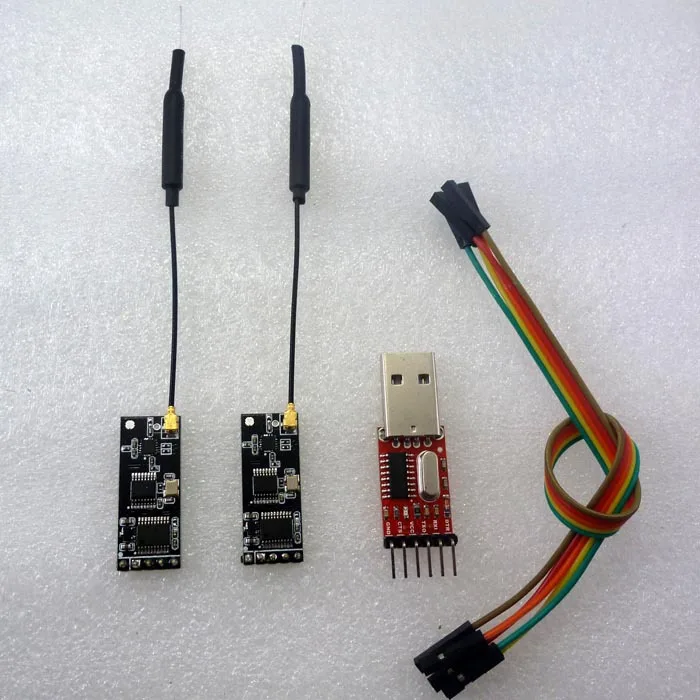

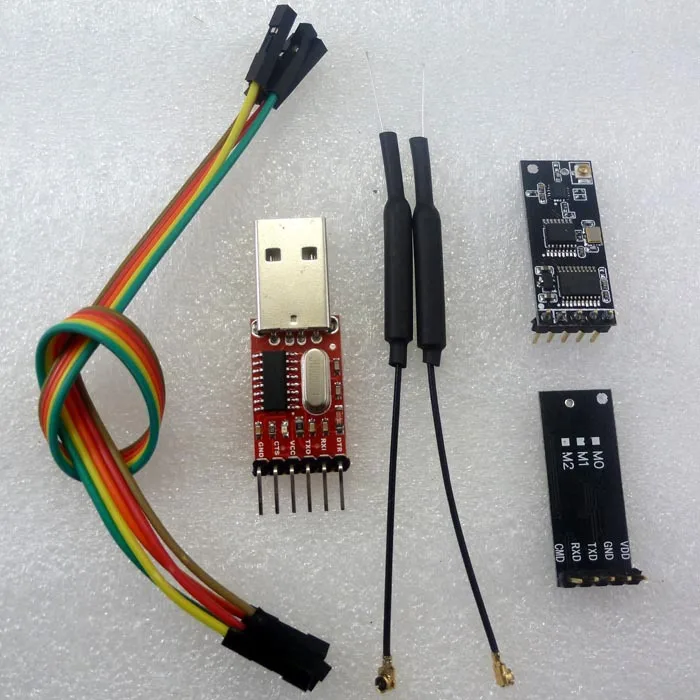

Упаковочный лист:
2 шт. 2,4G RS232(TTL рычаг) беспроводной модуль приемопередатчика
2 шт. 2,4G IPEX антенна
1 шт. USB в RS232(TTL уровень),IC Ch340
Обзор:
TB387 основан на 2,4 ГГц частотный диапазон беспроводной прозрачные данные с высокой скоростью передачи.
Модуль поддерживает большинство основных команд: скорость передачи данных, идентификационный номер, настройки частоты и запросы; Заводские настройки; Информация о версии.
Когда модуль находится в модуле, пользователи могут использовать последовательный порт для выполнения команд для установки параметров модуля.
Когда модуль находится в прозрачном режиме передачи данных, пользователь передает данные, номер кадра модуль данных, добавить упакованный rowcount, а затем автоматически передавать, в надежном диапазоне, модуль будет автоматически повторно передавать данные для обеспечения успешной передачи.
Параметры производительности:
Рабочее напряжение: 3,3 V-5,5 V;
RS232 Интерфейс (3,3 V/5V TTL уровень)
Частотный диапазон: 2402 ~ 2482 МГц
Мощность передачи: 20 дБм (100 мВт);
Чувствительность приемника: -87dBm;
Рабочая температура: -40 ~ + 85 ° c;
Прозрачный режим передачи данных скорость передачи данных:
2400,4800,9600 (по умолчанию), 14400,19200,38400,57600,115200,12800,25600
В настроенном режиме скорость передачи данных: 9600;
Расстояние передачи данных открытого грунта: 400 м

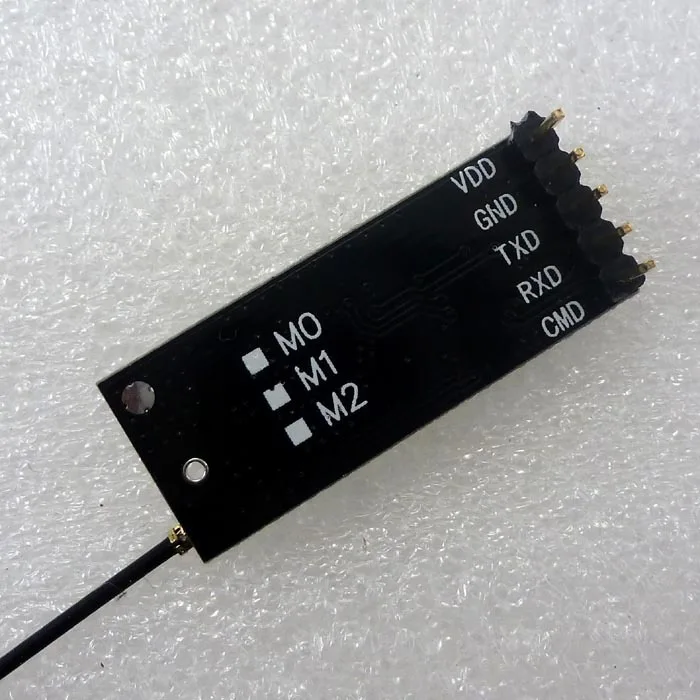

Pinout:
1, VDD: 3,3 V или 5V источника питания;
2, GND: мощность заземления;
3, TXD: выход последовательного порта, Ardiuno или USB к последовательному порту RXD;
4, RXD: вход последовательного порта, Ardiuno или USB в последовательный порт TXD;
5, CMD: введите PIN в режиме, активный низкий уровень;
На листе данных команд: пожалуйста, свяжитесь с продавцом в сообщении ebay;
Типичные приложения:
2402-2482 МГц ISM/SRD Ленточные системы
Бытовая электроника
Контроль доступа, посещаемость, логистика
Умная мебель
Робер
Беспроводной датчик
Умный дом
Транспортные средства и игрушки с дистанционным управлением

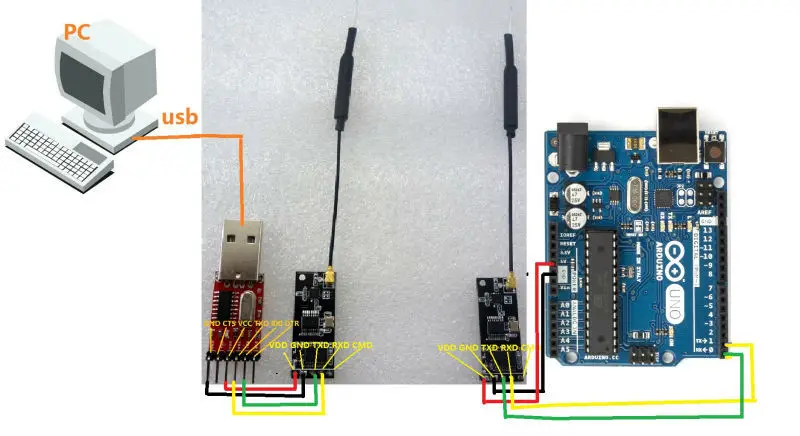

Пример применения:
Беспроводной связи между Ardiuno и ПК (также приложение с другими 3,3 V/5V уровень MCU, например: APM APM2 Raspberry pi FPGA CPLD STM32 C8051 PIC AVR MSP430)

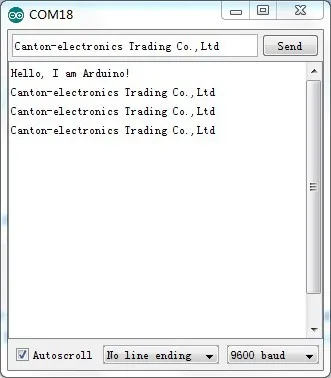

ARDIUNO IDE серийный трансивер данных:
Скопируйте следующий код:
/Псевдо/
/Pin 13 имеет светодиодный разъем на большинстве Ardiuno плат.
Int led = 13;
String comdata = ";
Настройка пустоты ()
{
/Инициализируйте цифровой контакт как выход.
PinMode (светодиод, выход);
Серийный. Старт (9600);
Serial.println("Hello, I am Ardiuno!");
}
/Последовательный трансивер данных
Пустая петля ()
{
В то время как (серийный. Доступен () > 0)
{
DigitalWrite (светодиодный, высокий); /включить светодиодный индикатор (высокий уровень напряжения)
Comdata + = char(Serial.read();
Задержка (2);
}
If (comdata.length() > 0)
{
Serial.println(comdata);
Comdata = "";
}
DigitalWrite (светодиодный, низкий); /выключите светодиодный индикатор, сделав низкое напряжение
}
/Псевдо/
