DC10-90V 20A цветной жидкокристаллический дисплей двунаправленное измерение Напряжение Ток вольтметр мощности Амперметр релейный переключатель

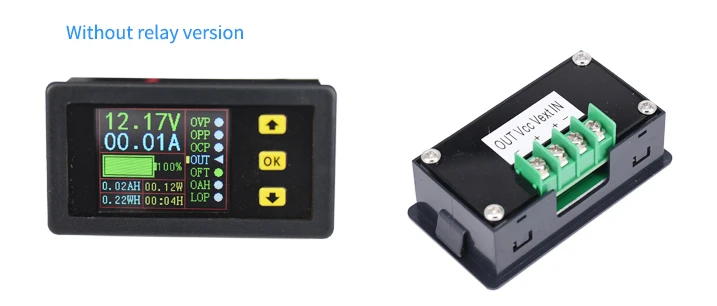

Если вам не нужна функция защиты реле, вы можете выбрать ссылку:Https://www.aliexpress.com/item/4000418720939.html?spm=2114.12010608.0.0.ce7964b85KushW

I、Инструмент для введения

SIN9020S измеритель напряжения Способен измерять напряжение, ток, зарядку и

Емкость разряда, время, мощность и другие физические количества нового

Измеритель напряжения, но также может установить параметры для достижения перенапряжения

Защита, защита от пониженного напряжения, защита от перегрузки по току,

Защита от перезарядки обеспечивает защиту и защиту от ограничений.

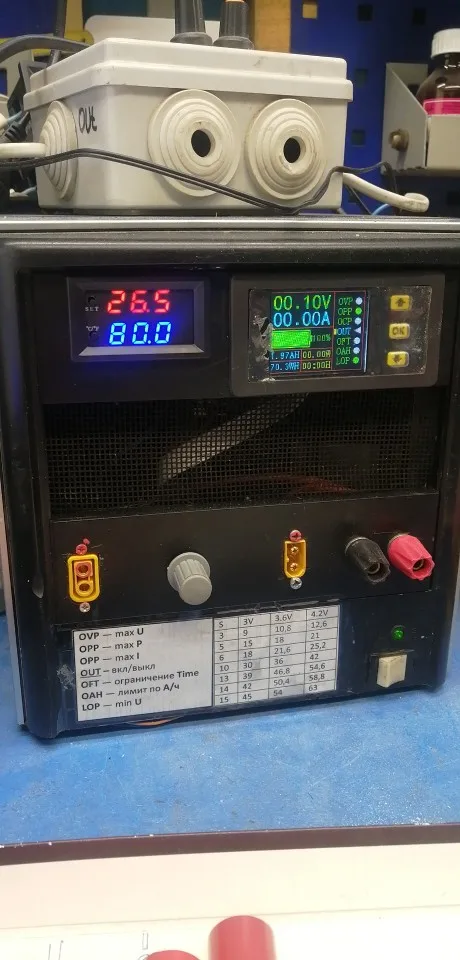

Инструмент использует цветной жидкокристаллический дисплей с измеренными данными, отображение информации является всеобъемлющим и гуманным. Этот прибор идеально подходит для контроля выходного напряжения и тока, а также заряда и разрядки аккумулятора.

2、ТОсновные характеристики 1. Двусторонний Ток обнаружения для обнаружения зарядки и разрядки пользователя может легко определить двунаправленный ток, Без замены проводки. 2. Функция питания и памяти, сбой питания после количества памяти, когда питание может быть AH, облегчает наблюдение и измерение. 3. Функция очистки времени и количества Ач без влияния на измерения. 4. Количество Ач может заполняться, не влияет на Прямое измерение разряда. 5. Одновременно отображается напряжение, ток, емкость заряда AH, количество WH, время, мощность, информация на дисплее полная и четкая. 6. С функциональными клавишами выключения вывода, гибкий выход включается или выключается. 7. Защита от перенапряжения, перегрузки по току, перегрузки, ограничения, перезарядки. 8. Онлайн-калибровка, позволяющая клиентам оперативно исправлять ошибки. 9. В случае необходимости жидкокристаллический дисплей может быть выключен, что снижает энергопотребление.

Третий, техническийИнструмент

OVP (защита от перенапряжения) 0,01 В ~ 90 в

Глава II Описание инструмента

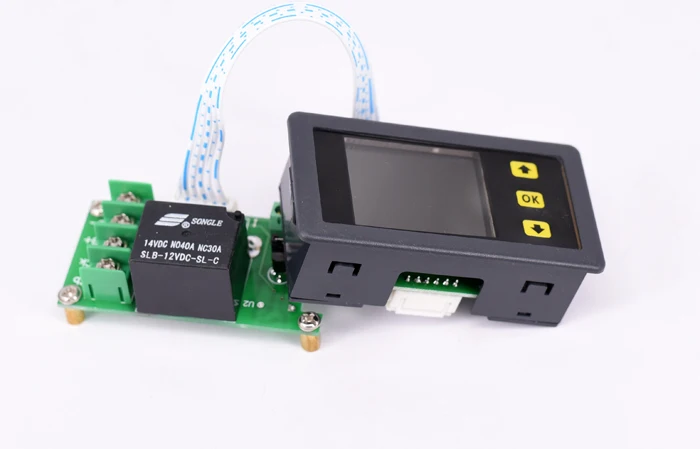

Во-первых, панель Этот измеритель представляет собой разделенную структуру, инструмент состоит из двух частей и платы расширения мощности. Рис. 2-1 для передней приборной панели, рис. 2-2-Плата расширения мощности.

Рис. 1-1 SIN902Вид спереди 0S

Класс

Объяснение

1

Значения напряжения

2

Текущие значения

3

Процент по объему и Индикатору прогресса

4

AH номер (синий), значения мощности (желтый)

5

Номер WH (синий), значение времени (желтый)

6

Выберите защиту меню

7

Кнопки

Двухпроводное подключение, реле не работает и теряет автоматическую защиту переключателя.

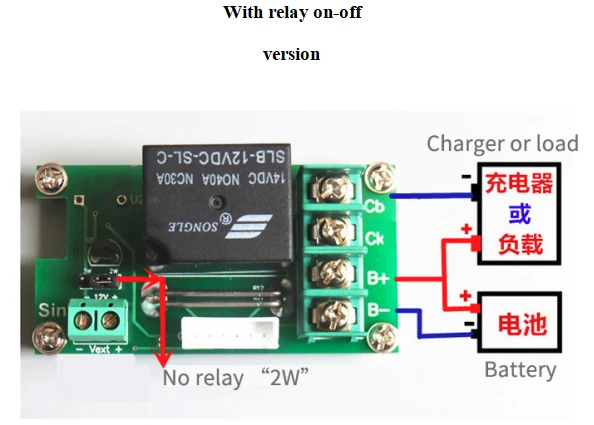

Функция реле не включается: положительный и отрицательный полюса источника питания и нагрузка (зарядное устройство) подключены к общей клемме «B +», отрицательный полюс аккумулятора подключен к «B-», а отрицательный полюс нагрузки (зарядного устройства) подключен к « Cb ". Колпачок клеммы короткого замыкания можно подключить на 2 Вт. Cb обычно закрыт. Если напряжение обнаружения меньше 10 в, требуется независимый источник питания 12 В постоянного тока для подачи питания счетчику. Увеличьте крышку до 3 Вт.

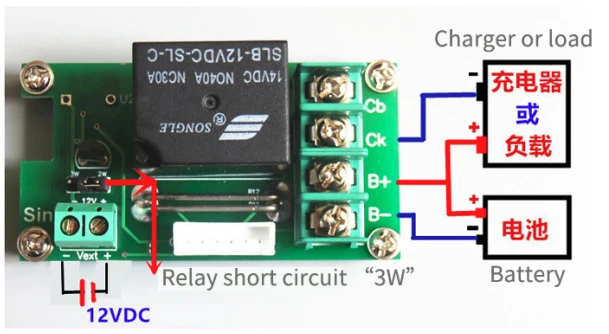

Открытое подключение функции реле: должно быть оснащено независимым разъемом источника питания 12 В постоянного тока, положительным полюсом источника питания и положительным полюсом нагрузки (зарядного устройства) подключаются к общей клемме «B +», отрицательный полюс батареи подключается к «B-», нагрузка (Отрицательный полюс зарядного устройства подключен к «Ck», а крышка клеммы короткого замыкания подключена на 3 Вт. Ck-нормально закрытое состояние. После включения питания переместите желтый курсор в меню на экране. Короткое нажатие OK, чтобы замкнуть цепь Ck, образуя петлю. Установите параметр, чтобы включить функцию защиты для получения схемы защиты от отключения Ck.

Глава III инструкции

1. Проводка Выберите подходящую проводку на основе измеренного напряжения, убедитесь, что входное напряжение находится в пределах допустимого диапазона прибора. Примечание: Когда сам диапазон входного напряжения источника питания: 10 В ~ 90 В; Диапазон входного напряжения внешнего источника питания: 0 В ~ 90 В. 2. Выход Если вы заберете реле, включите питание и нажав на желтую кнопку, чтобы переместить курсор в точку выхода, нажмите на кнопку OK, чтобы контролировать выходной свет, отображаемый зеленым цветом, если выход открыт, если выход выключен светильник-серым цветом, Включите состояние машины по умолчанию-последнее состояние предварительного выключения. Если вы не реле, выход был включен, из-за сбоя лампы. 3. Для расширения набора функций Если вы хотите открыть расширение функций, переместите желтый курсор на товар, нажмите кнопку OK, соответствующий индикатор загорится зеленым, затем откройте защищенный серый выключите защиту. Перед включением защиты сначала задайте параметры, нажав кнопку OK в течение трех секунд или около того, чтобы перейти на страницу настроек параметров защиты, А затем Отрегулируйте клавиши для увеличения или уменьшения настроек параметров. По завершении настройки параметров нажмите кнопку OK, чтобы вернуться к начальному интерфейсу, параметры по умолчанию для каждой фабрики функций-000. Примечание: Если вы не настраиваете параметры на странице настройки, вам нужно нажать на кнопку, нажмите кнопку OK, чтобы вернуться на исходную страницу.

4, Расширение функций 1. Защита от перенапряжения «OVP», при установке значения OVP и открытии вариантов защиты OVP, когда входное напряжение превышает заданное напряжение, устройство автоматически отключит выход, светильник от зеленого до серого. Чтобы восстановить выход защиты от отключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход.

2. «OPP»-это защита от перегрузки, при установке значения OPP и открытии опций Защиты OPP, когда выходная мощность превышает мощность, машина автоматически отключит выход, светильник от зеленого до серого. Чтобы восстановить выход защиты от отключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход. 3. «OCP»-это защита от перегрузки по току, при установке значения OCP и открытии опций защиты OCP, когда входной ток превышает заданный ток, устройство автоматически отключит выход, светильник от зеленого до серого. Чтобы восстановить выходное отключение защиты, отключите опцию для защиты и восстановления нормального выхода. 4. "Часто" сверхурочная защита, если значение установлено часто, опции защиты часто открываются, и, когда время работы превышает установленное время, устройство автоматически отключает выход, И выходные огни от зеленого до серого. Чтобы восстановить выход защиты от отключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход. 5. Защита сверхемкости «OAH», если OAH устанавливает значение и открывает опции защиты OAH, когда накопленное значение AH превышает установленное значение, устройство автоматически отключит выход, а свет-от зеленого до серого. Чтобы восстановить выходное отключение защиты, отключите опцию для защиты и восстановления нормального выхода. Процент емкости дисплея-это фактическое измеренное значение и заданное количество Ач по сравнению: процент емкости = (фактическое число Ач/Ач заданное число) * 100%. 6. «LOP» имеет защиту от пониженного напряжения, при установке значения LOP и вариантов защиты, когда выходная мощность превышает мощность, машина автоматически отключит выход, светильник от зеленого до серого. Чтобы восстановить выход защиты от отключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход. 7. Переместите курсор в положение «OUT», нажмите кнопку OK в тот момент, когда счетчик перейдет в состояние сна, в этом состоянии, хотя и не жидкокристаллический дисплей, но тогда любой процессор будет работать должным образом. Нажмите кнопку или кнопку, чтобы включить жидкокристаллический дисплей. 8. Функция очистки количества Ач и времени. Поместите желтый курсор на следующий «Вислоухий», затем нажмите на кнопку, когда желтый курсор исчезает, а затем нажмите кнопку OK, время будет очищено, количество AH может быть очищено или заполнено, AH заполните номер, соответствующий значению установленной точки «OAH». 9. Функция стрелки «OUT». Когда «OUT» за зеленой стрелкой, направленной влево, и перетекает в текущее состояние количества AH, увеличивается, так как накопленное время, когда «OUT» за красной стрелкой, направленной вправо, И текущие потоки меняются в зависимости от количества состояний, совокупное снижение за время, Обратите внимание на проводку. Уход и обслуживание 1. Прибор не должен превышать диапазон напряжения и тока, иначе он повредит прибор. 2. Положительный и отрицательный Нельзя отменить, обратный нельзя правильно измерить. 3, рабочая температура-10 ~ 50 ℃, Температура хранения-20 ~ 70 ℃, и инструмент в сухой среде. 4. Не пытайтесь разобрать инструмент, иначе посылка будет аннулирована гарантией. В этом инструменте нет пригодных для использования деталей, ремонт может быть обозначен только ремонтными точками или возвратом завода. 5. Пожалуйста, не перемещайте инструмент, чтобы избежать серьезного непоправимого повреждения внутренней цепи, когда инструмент работает должным образом. Гарантия и обслуживание Спасибо за покупку нашей электронной продукции. Чтобы максимально использовать новые функции, мы рекомендуем вам сделать несколько простых шагов: 1. Считайте безопасность и эффективность использования. 2. Ознакомьтесь с условиями гарантии. Условия Гарантии: С момента отправки от инструмента гарантия один год. В течение гарантийного срока компания Ремонтирует или заменяет прибор, выбранный в соответствии с ситуацией. Для обслуживания, пожалуйста, отправьте продукт нашей компании. Гарантия не распространяется на следующие условия: Используйте операцию r или неправильное обслуживание; Или используйте программное обеспечение для обеспечения собственного использования r интерфейсов; Несанкционированная модификация инструмента.
