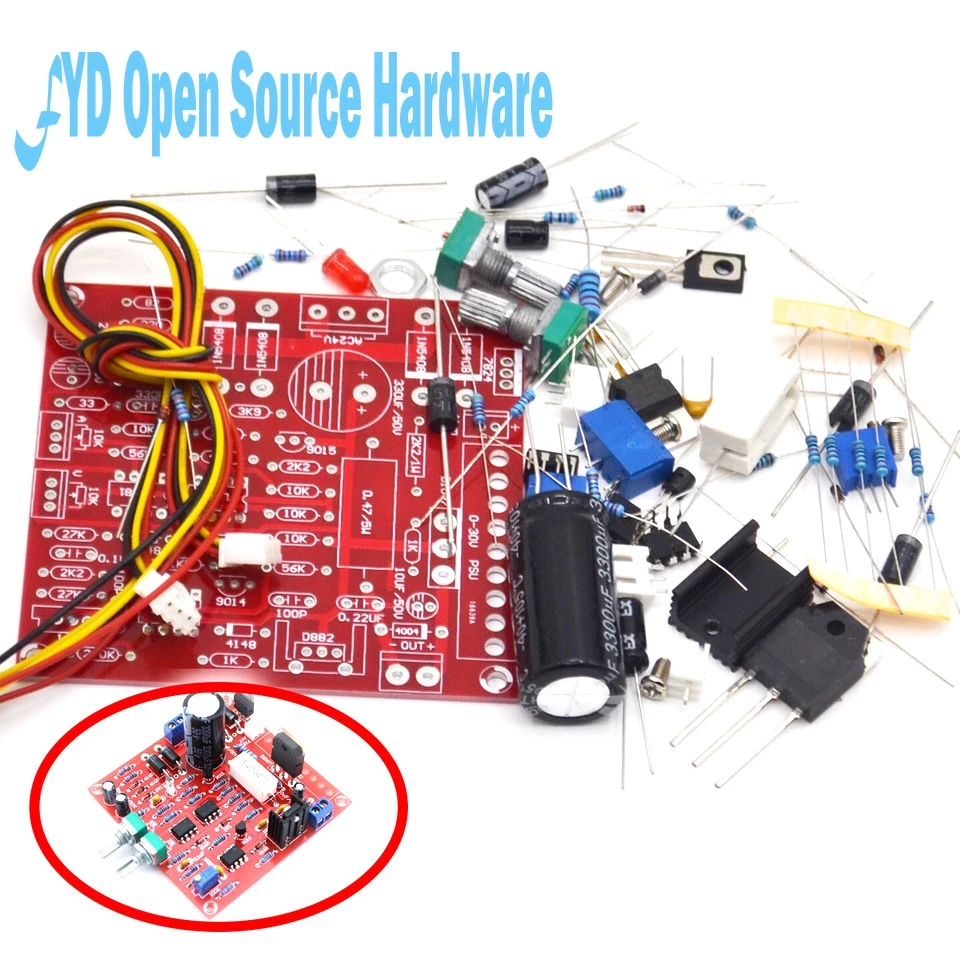

Регулируемый источник питания постоянного тока 0-30 в, 2MA-3A, лабораторный источник питания, защита от короткого замыкания и ограничения тока, набор для сборки

Регулируемый источник питания постоянного тока 0-30 в, 2MA-3A, лабораторный источник питания, защита от короткого замыкания и ограничения тока, набор для сборки

Name: 🛍 Регулируемый источник питания постоянного тока 0-30 в, 2MA-3A, лабораторный источник питания, защита от короткого замыкания и ограничения тока, набор для сборки
Brand: Активные компоненты
SKU: 32780330525
Price: 477.57 RUB
Availability: InStock
Rating: 5 (229 reviews)

129 Отзывов

228 Заказов

477,57₽

В наличии!

Перейти

FYD Open Source Hardware - Надежность 96.5%

Более 9507 подписчиков, дата открытия магазина 17.01.2015

Положительные оценки: 98% (5832)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 96%

Последнее обновление: 10.09.2024

Электронные энтузиасты проводят различные эксперименты с цепями, необходимость хорошей производительности источника питания для обеспечения регулятора напряжения постоянного тока. Хотя импульсный источник питания с высокой эффективностью, преимущества небольшого размера, но неизбежно остаточные высокочастотные помехи и Линейный источник питания из-за очень низких помех и хорошей изоляции, по-прежнему является первым выбором для энтузиастов и даже профессиональных производителей.

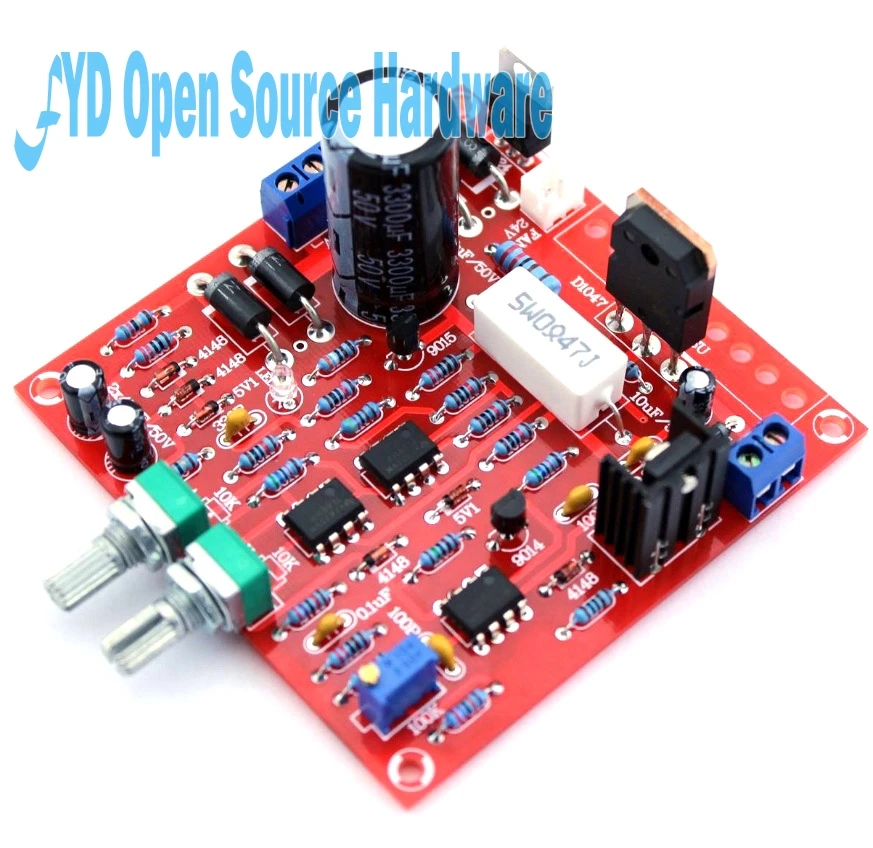

В этом случае эта схема является высококачественным, постоянно регулируемым источником питания с диапазоном регулирования напряжения 0-30 в. Он также включает в себя схему ограничения выходного тока для эффективного управления максимальным выходным током от 2mA до 3A, постоянно регулируемым. Позвольте цепи питания проверить незаменимый инструмент, он может ограничить ток в экспериментальной цепи типичного максимального рабочего тока, смело включите питание, не беспокойтесь о сбое или ошибках установки, вызванных высоким током повреждения экспериментальной цепи.

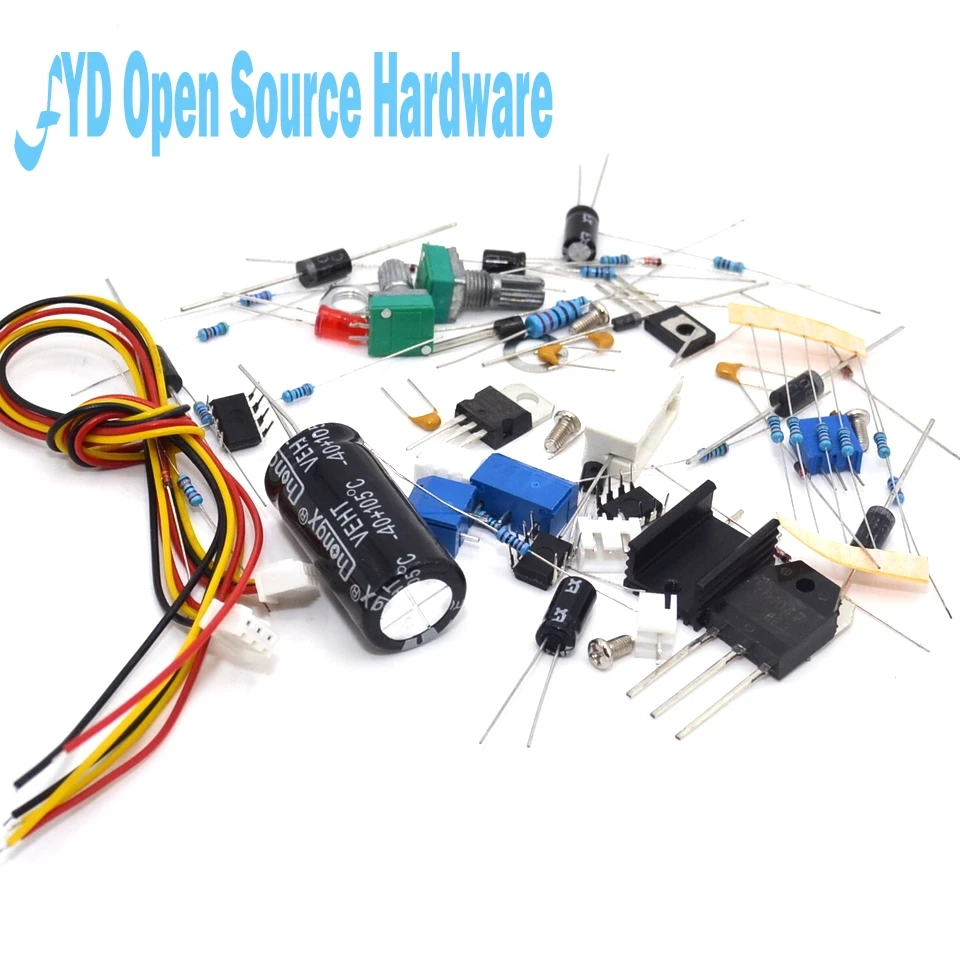

Технические характеристики:

Входное напряжение: 24 В переменного тока (макс.)

Входной ток: 3A (макс.)

Выходное напряжение: 0-30 в постоянно регулируется

Выходной предельный ток: 2mA-3A постоянно регулируется

Пульсация выходного напряжения: 0.01% (макс.)

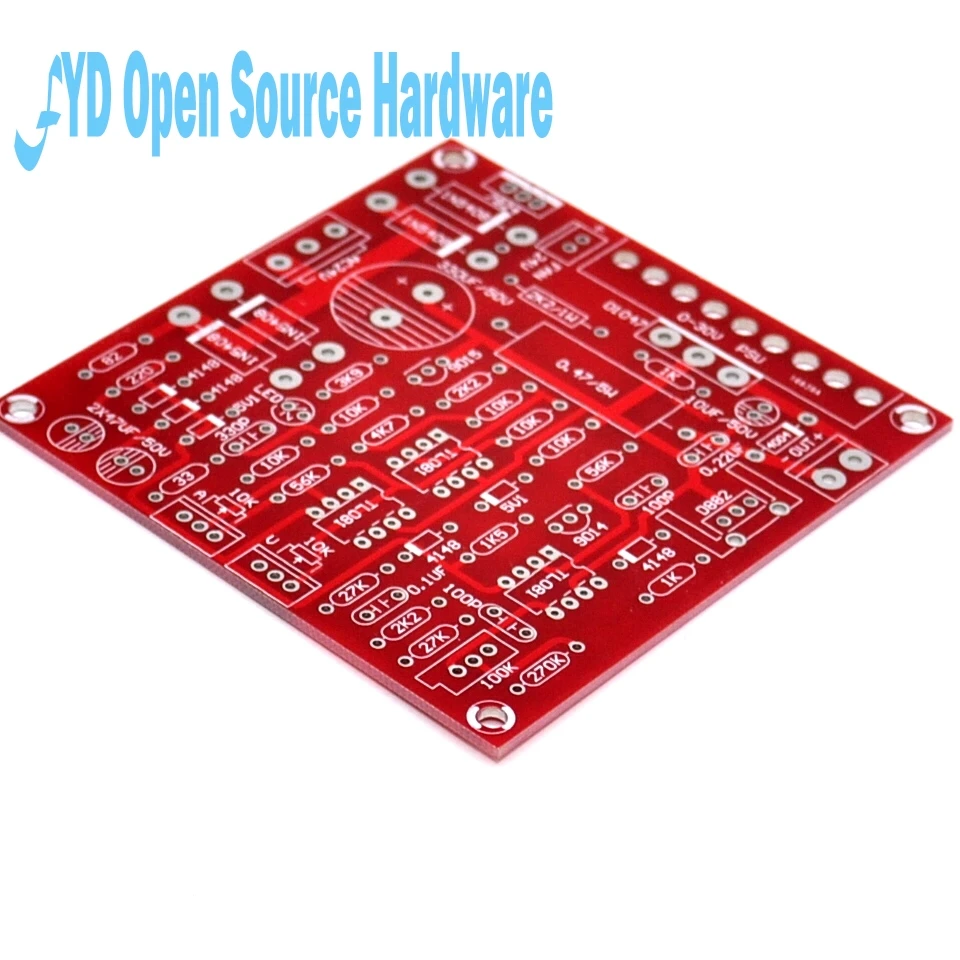

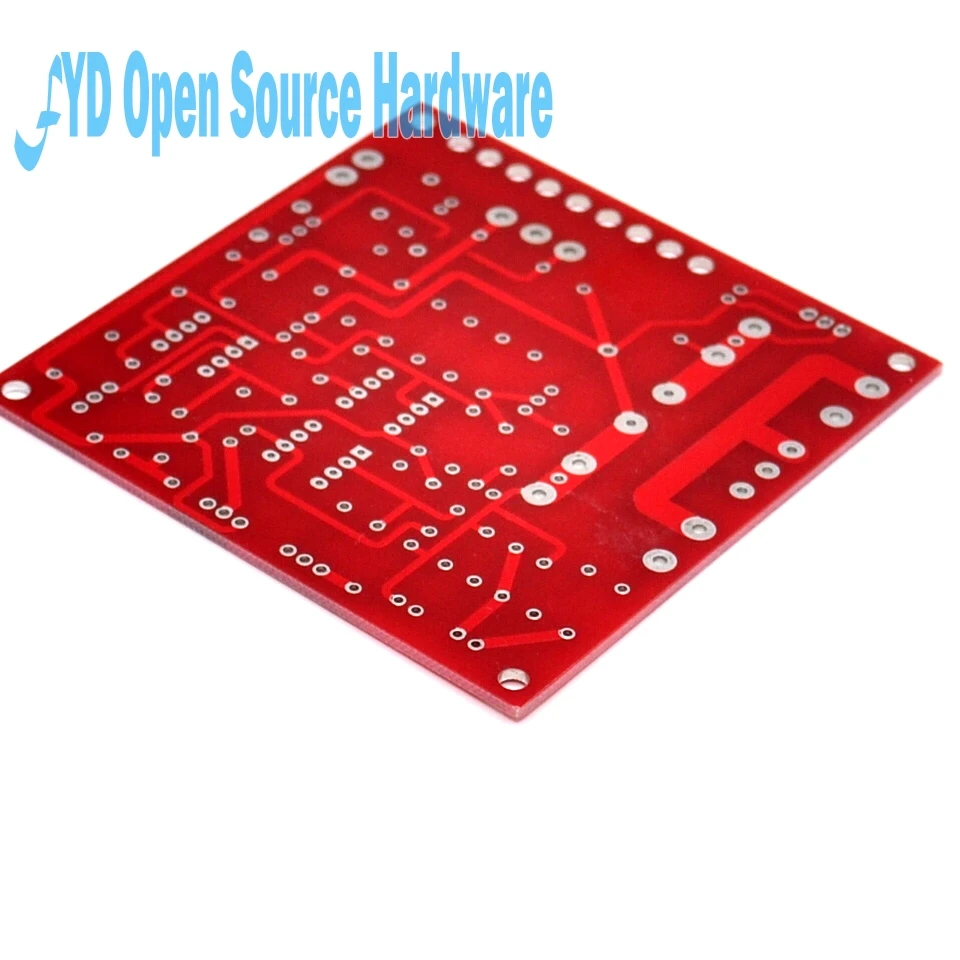

Размер печатной платы: 84*84 мм

Вес комплекта: 0,086 кг/компл.

Характеристики цепи:

В этом случае все встроенные компоненты, установка, техническое обслуживание просты и удобны;

Выходное напряжение легко регулировать;

Лимит выходного тока указан светодиодом;

Когда выходной ток превышает предельный ток, автоматически переключается в режим постоянного тока, перегрузка или сбой обеспечивают полную защиту.

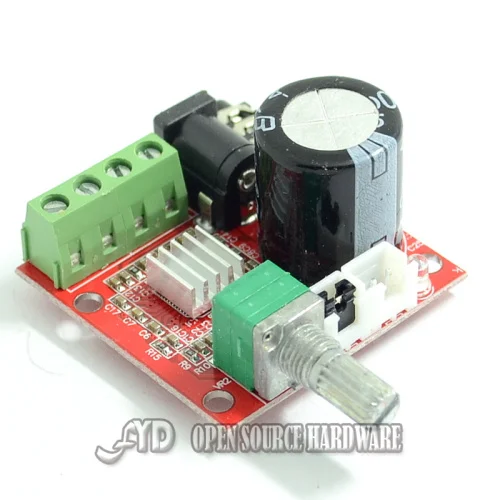

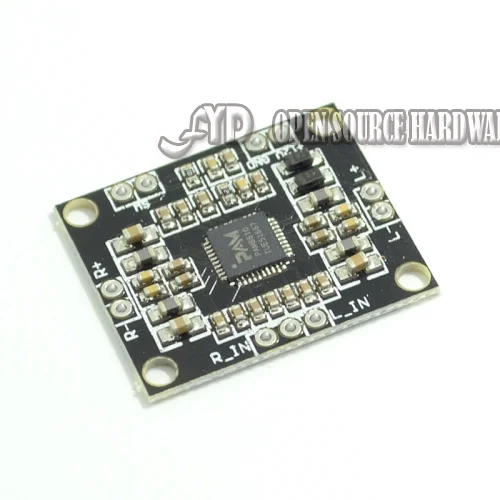

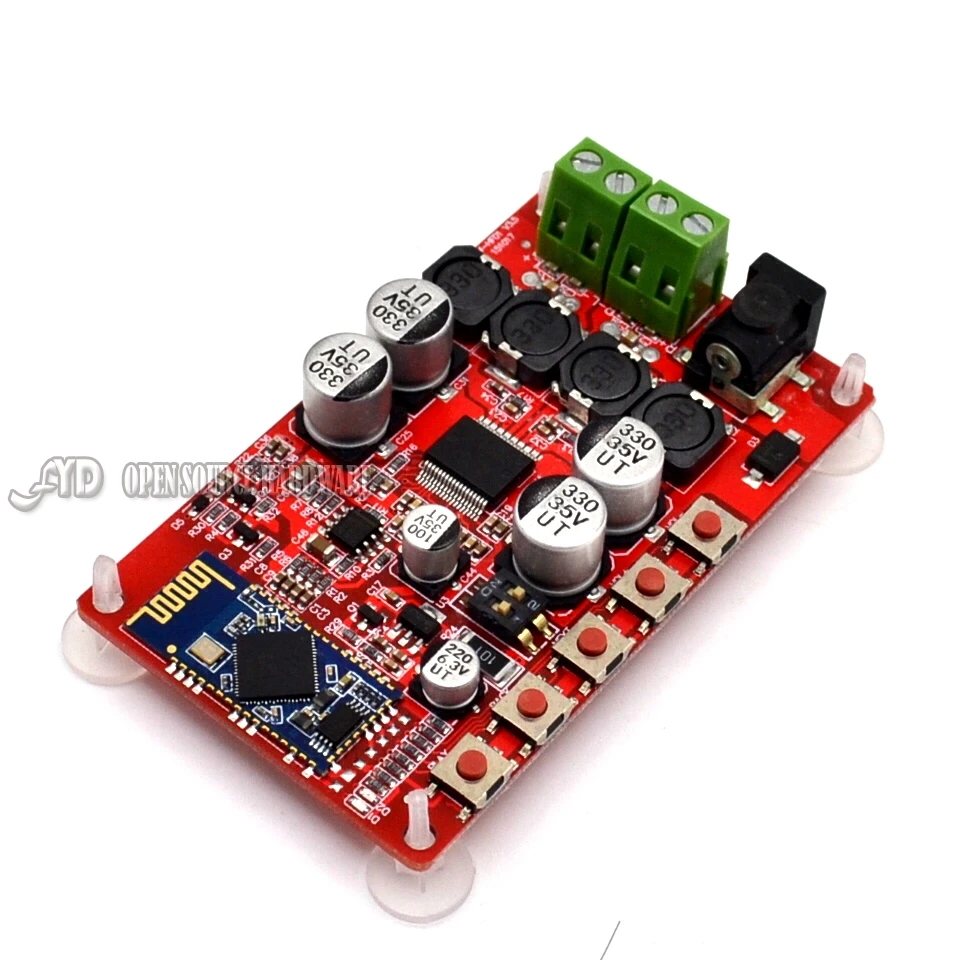

aeProduct.getSubject()

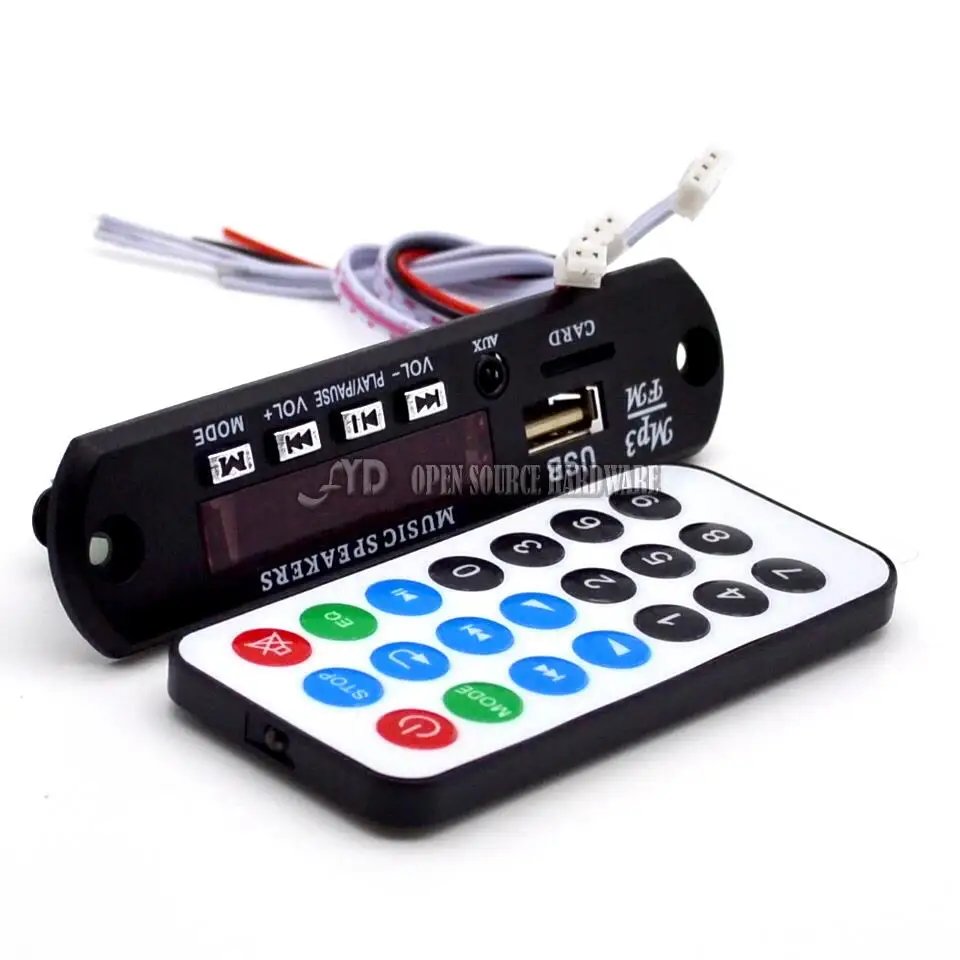

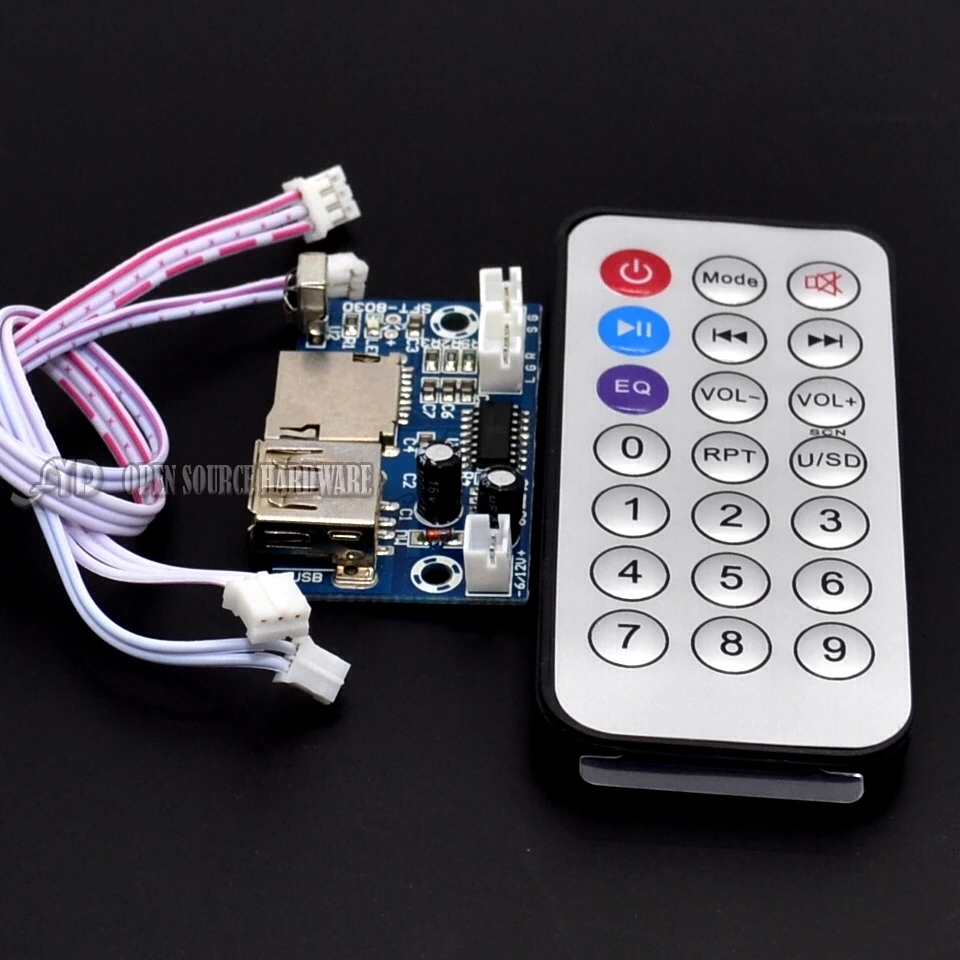

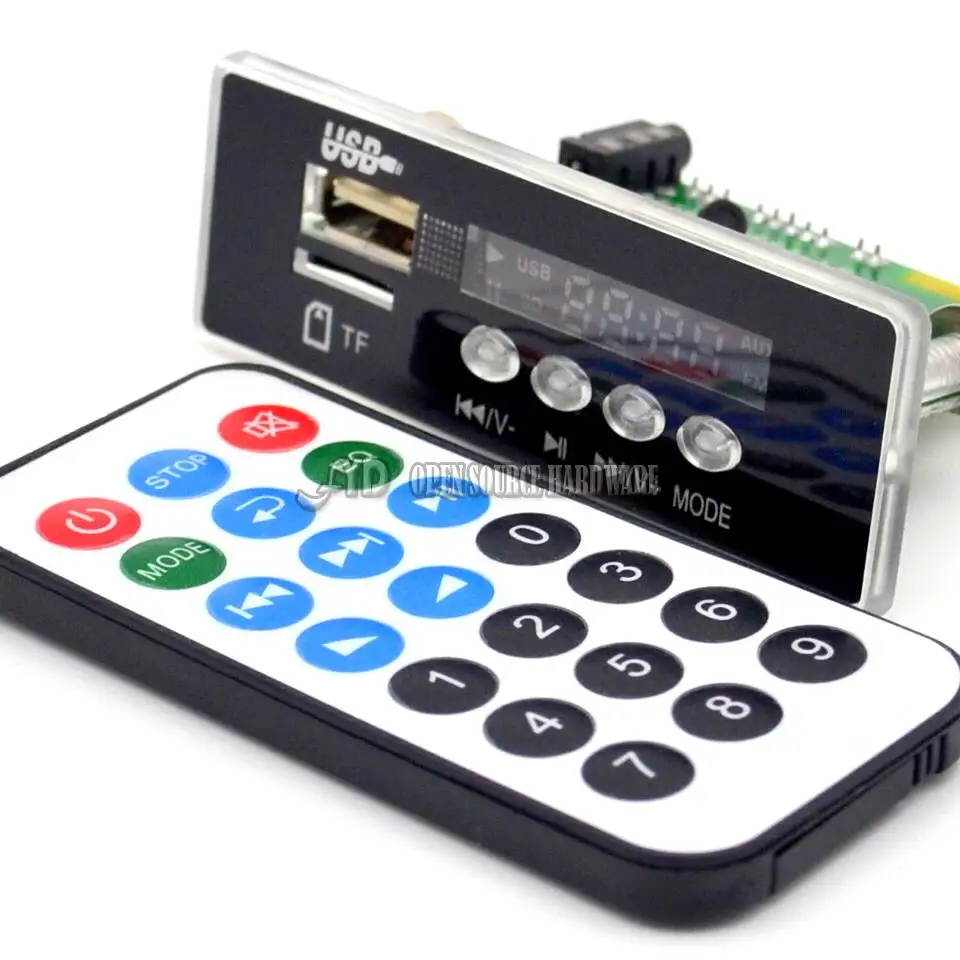

CT01AFM MP3 декодер плата 12В USB кардридер модуль WAV без потерь аудио USD 5,88/Шт.

Супер цифровой аудио без потерь WAV декодер плата MP3 плеер FM радио декодер 6-12 В 5,8 долларов США/Шт.

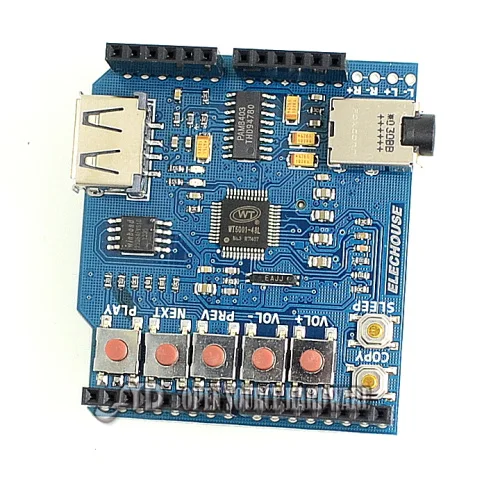

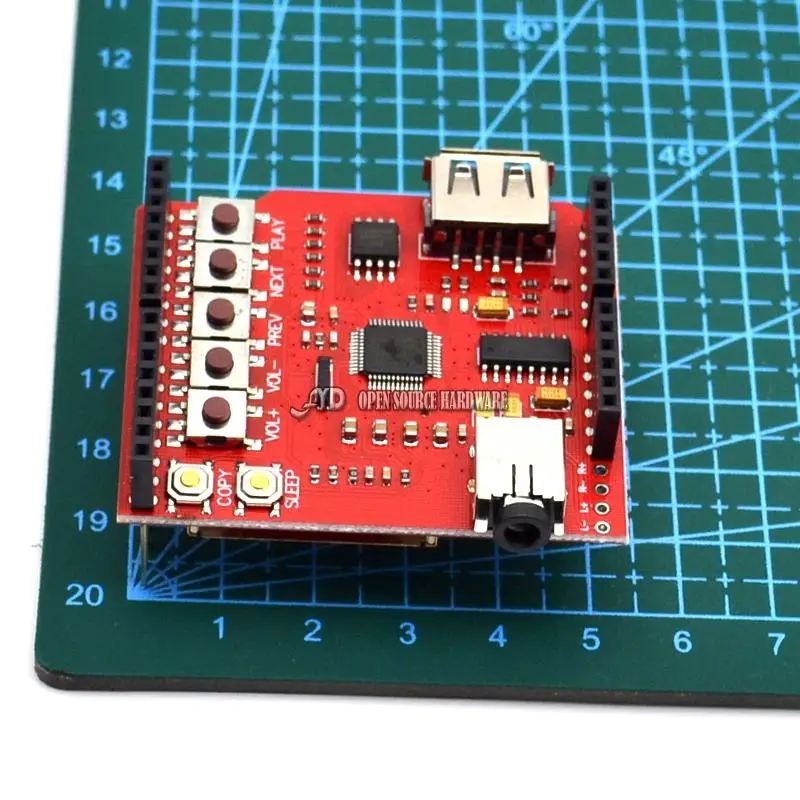

USB-SD модуль MP3 Щит Модуль Mp3 плеер модуль USD 21,88/Шт.

5 В-12 в универсальный MP3 декодер плата Bluetooth громкоговоритель WAV APE lossless музыкальный плеер 11,3 долларов США/Шт.

153 TF + BT без потерь WAV декодер плата Bluetooth MP3 плеер 12 V Двойное декодирование беспроводной аудио модуль 10,4 долларов США/Шт.

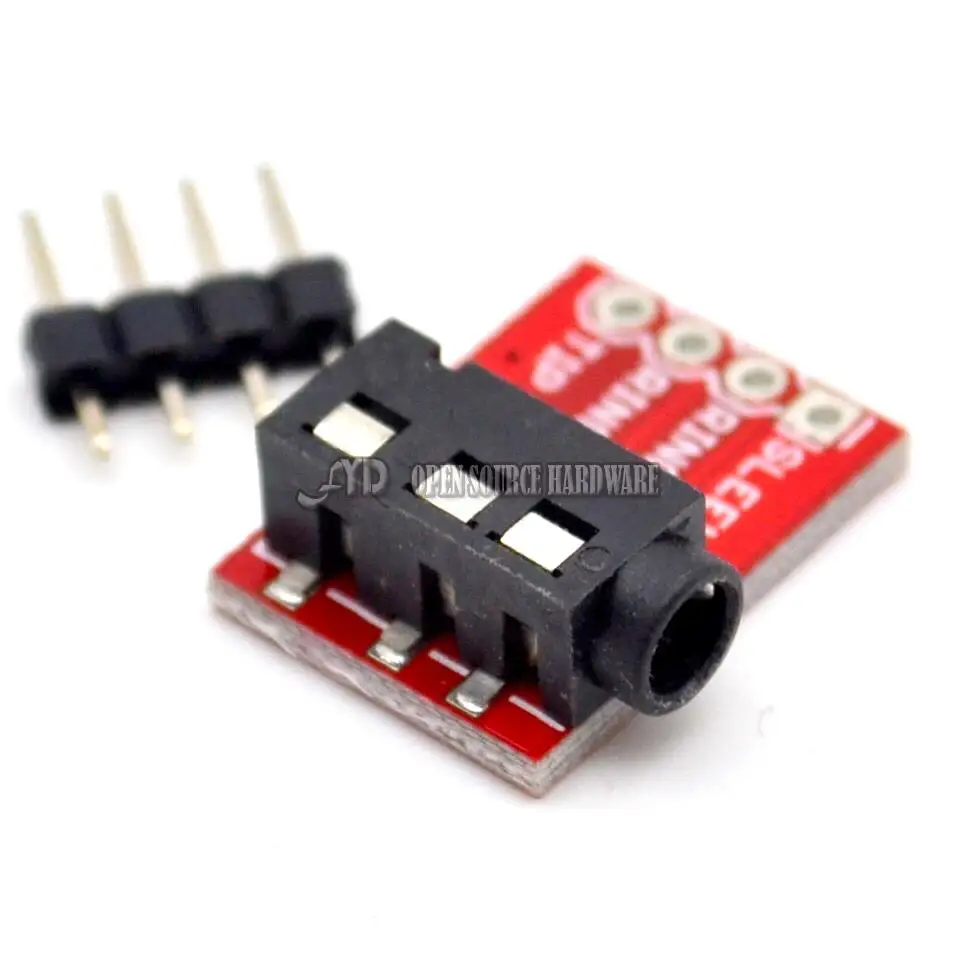

CJMCU-TRRS 3,5 мм стерео наушники MP3 аудио видео микрофон блок интерфейса модули 1,3 долл. США/Шт.

Мини lossless музыкальный декодер WAV + MP3 аудио плеер super APE 12 V USB карта USD 3,41/Шт.

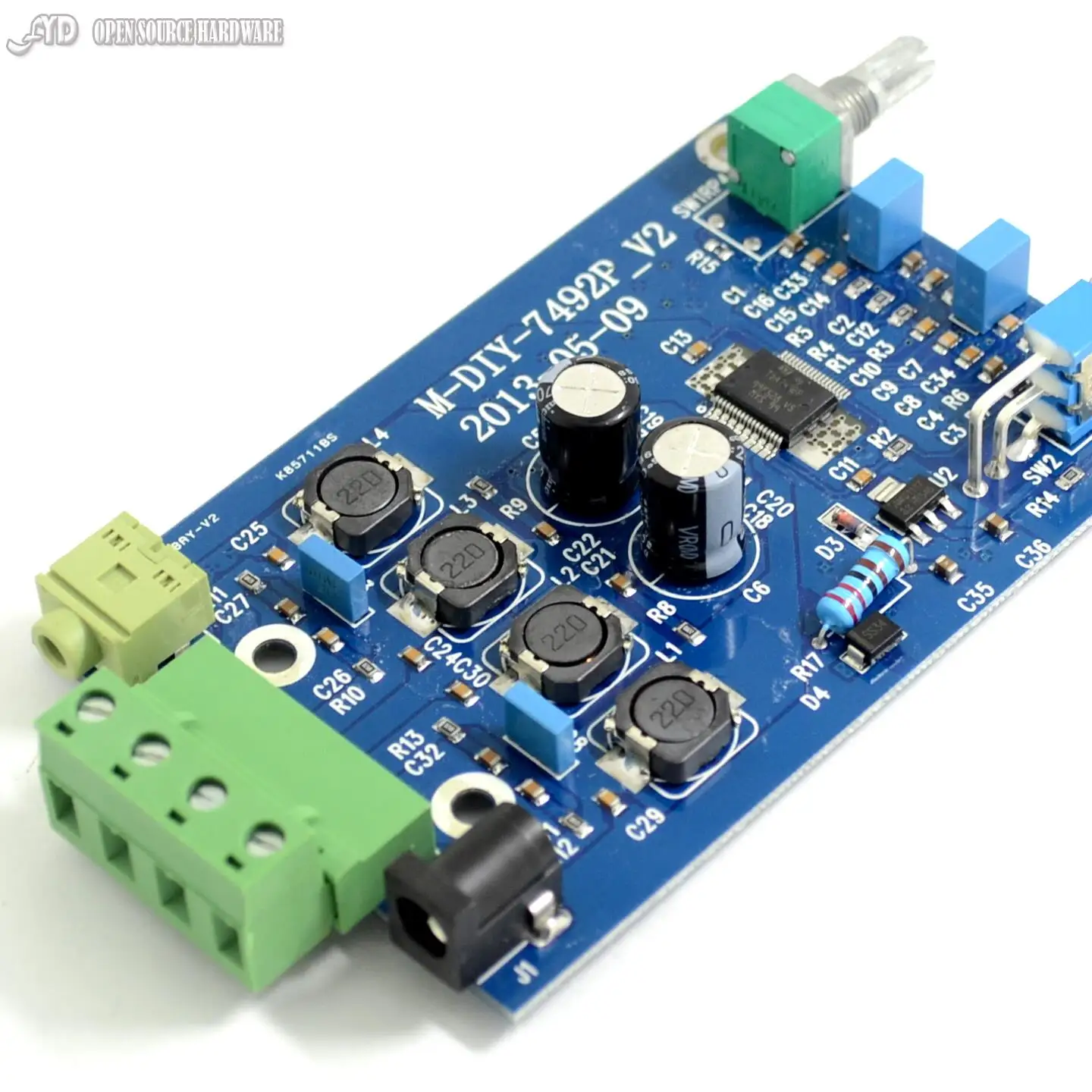

TDA7492P цифровой аудио усилитель плата Hi-Fi 2x25 Вт DC 12-24 В для авто 9,99 долларов США/Шт.

10 Вт + 10 Вт PAM8610 D двухканальный HIFI аудио усилитель 3,8 долларов США/Шт.

TDA7492P 50 Вт + 50 Вт беспроводной Bluetooth 4,0 аудио приемник Цифровой усилитель плата 10,4 долларов США/Шт.

10 шт. PAM8610 цифровой усилитель мощности 2x15 Вт двухканальный стерео мини-усилитель мощности класса D 10 долларов США/Шт.

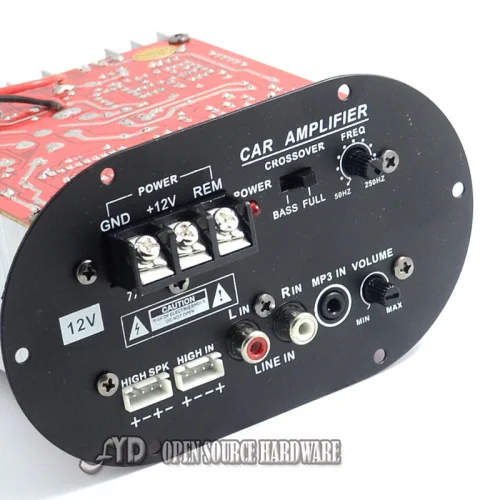

M5T 5 дюймов сабвуфер усилитель плата TF карта USB пульт дистанционного радио материнская плата 12V220V двухъядерный пистолет 19,5 долларов США/Шт.

Оптовая продажа 7 ~ 12 В Автомобильная гарнитура Bluetooth MP3 APE декодер плата с Bluetooth модулем FM MP3 комплект LED USB аудио карта декодер DIY 9,99 долларов США/Шт.

S80B 8-12 дюймов трубчатый сердечник 12 в автомобильный сабвуфер 120 Вт tritone чистый бас усилитель плата для автомобиля USD 19,6/Шт.

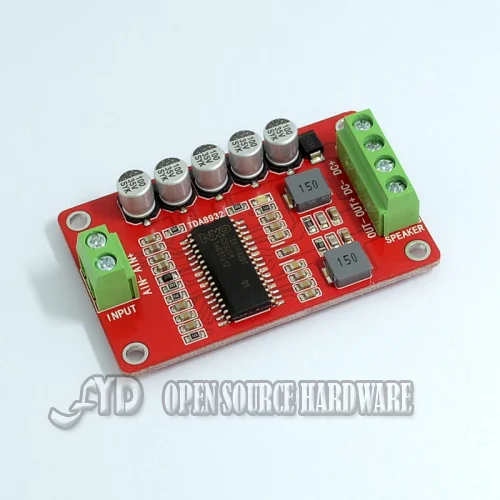

Моно небольшой цифровой усилитель плата модуль 15 Вт 30 Вт 35 Вт высокой мощности низкой мощности TDA8932 6,4 долларов США/Шт.

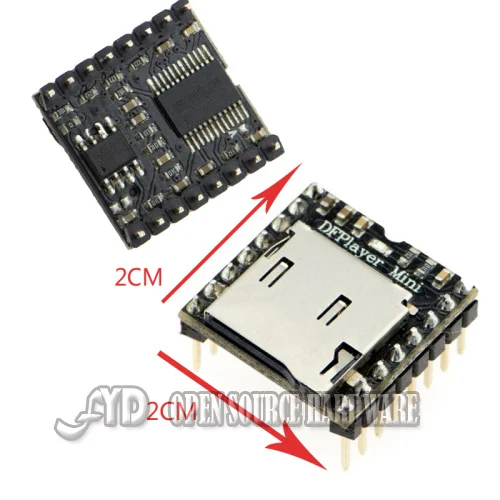

Мини mp3-плеер модуль с упрощенным выходным динамиком для UNO 1,3 долл. США/Шт.

Супер мини цифровой усилитель плата миниатюрный усилитель плата USB питание мощность 3 Вт двухканальный 3,2 долл. США/Шт.

MP3 USB-SD MP3 щит красная пластина модуль USD 19,78/Шт.

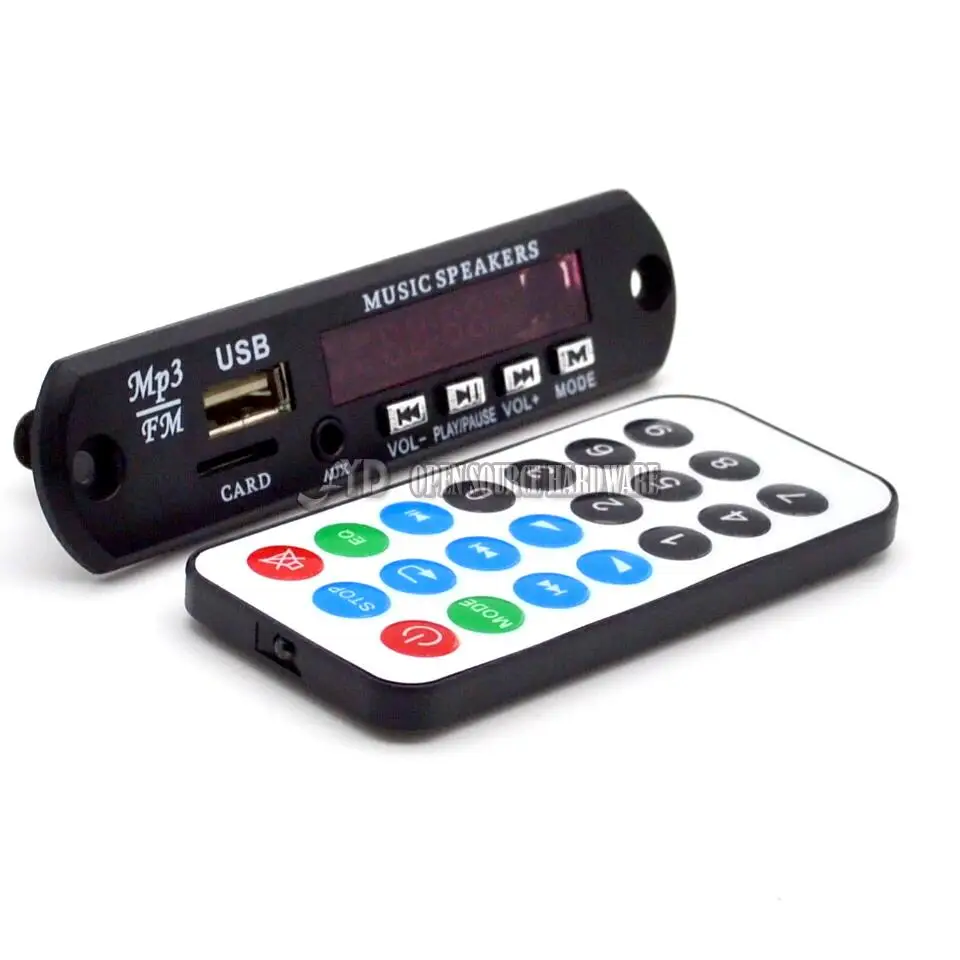

Беспроводной Bluetooth 12В MP3 WMA декодер плата аудио модуль USB TF радио для автомобиля USD 5,41/Шт.

Пробовал ли вы синие горшки для v ones для a

При сборе это набор нулевое напряжение на выходе

Да, вы можете

Микросхемы херовые . попробуй поменять на аналог лм741. пот. мне прислал 2 штуки убитые

Я использовал со старого компьютерного UPS

Работает

Обязательно радиатор, поскольку защиты по температуре нет(сгорит выходной транзистор) , что и произошло у меня.

Уменьшением шунтирующего резистора

Низкое напряжение входного низкая (макс. на выходе), 24 В переменного тока

Нет, не схема

Нет, Mac, алюминиевая крышка, 25В переменного тока

Да, можно подключить волтьамперметр.

Можно

N5408 с подсветкой

У меня от 12 вольт тоже не заработал. Поднял до 20, тогда включился. При 40 тоже не работает, но греются резисторы и горит светодиод перегрузки. Капризная схемка в общем

Не приходит только части и тех случаях, когда они подходят в такой стране, как. Плата имеет Описание где монтажных частей.

Можно регулировать и силу тока и напряжение

Вентилятор отсутствует. Вы можете подключить и использовать главный вход.

Нет скорее всего, у меня сгорел сразу как подключил в нагрузку автомобильную лампу, взамен поставил другой транзистор проблем нет выдерживает кз

На ютубе есть доработки тр. Вместо одного три поставить и поменять 5ватный рещистор на меншее сопротивление и увеличить мощность, поменять выпрямительные диоды на более мощьные.

А блок питания какой задействовал

Да, вы можете взять только 1,6666 ампер.

Sim

Изменение диоды, 2 Транс на выходе и большой радиатор

Ага в три нуля

Не больше 5А. иначе греется сильно и вентилятор не помогает.

Можно

Конечно, можно. Регулировка будет от 0 до 17 вольт, примерно. Можно и 15 и 18 и 20. Лучше если транс будет на 24.

Нет. Инструкция не нужна. Всё просто и понятно. Вся информация нанесена на печатную плату. Нет проблем.

Бывает брак , оу заказывай помощнее! Твои садят на землю , неисправны

Нет, с 12 вольт вы получите 12 вольт, на эту игрушку желательно подавать 27 вольт и смело возьмёте 24

Это не диоды, а конденсаторы. 104=0,1мкФ ; 224=0,22 мкФ; 331=330рФ; 101=100рФ

Это типа выставление на ноль напряжения без нагрузки. У себя не крутил и так был ноль.

Схема сборки не присутствует. На плато все понятно расписано.прибором замеряеш резисторы и. д.потом припаеваеш. главное внимание и окуратность.удачи.

Показать

Нет нужна переменка

24 переменного тока выпрямляются В постоянного тока около 33 в постоянного тока. Изучения электричества!

Да, выходное напряжение будет изменено, только если Потенциометр регулировки напряжения занят.

Какой из этих транзисторов вы запрашиваете?

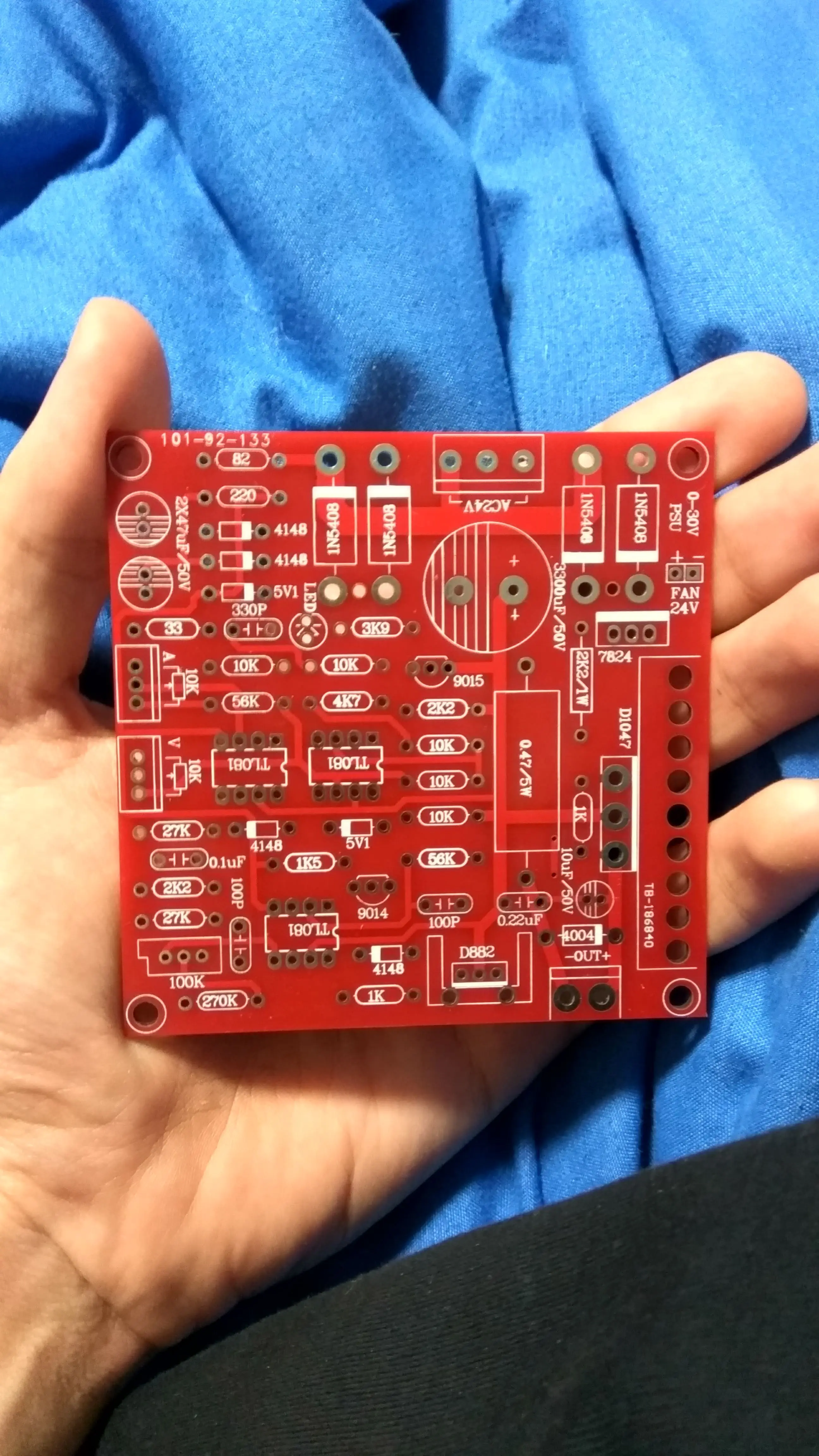

Смотрите на номера деталей. Также на фото есть печатная плата.

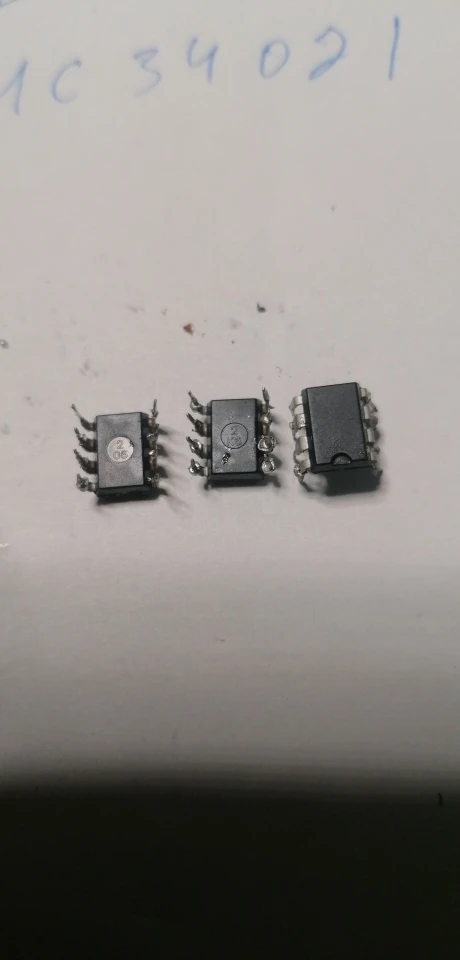

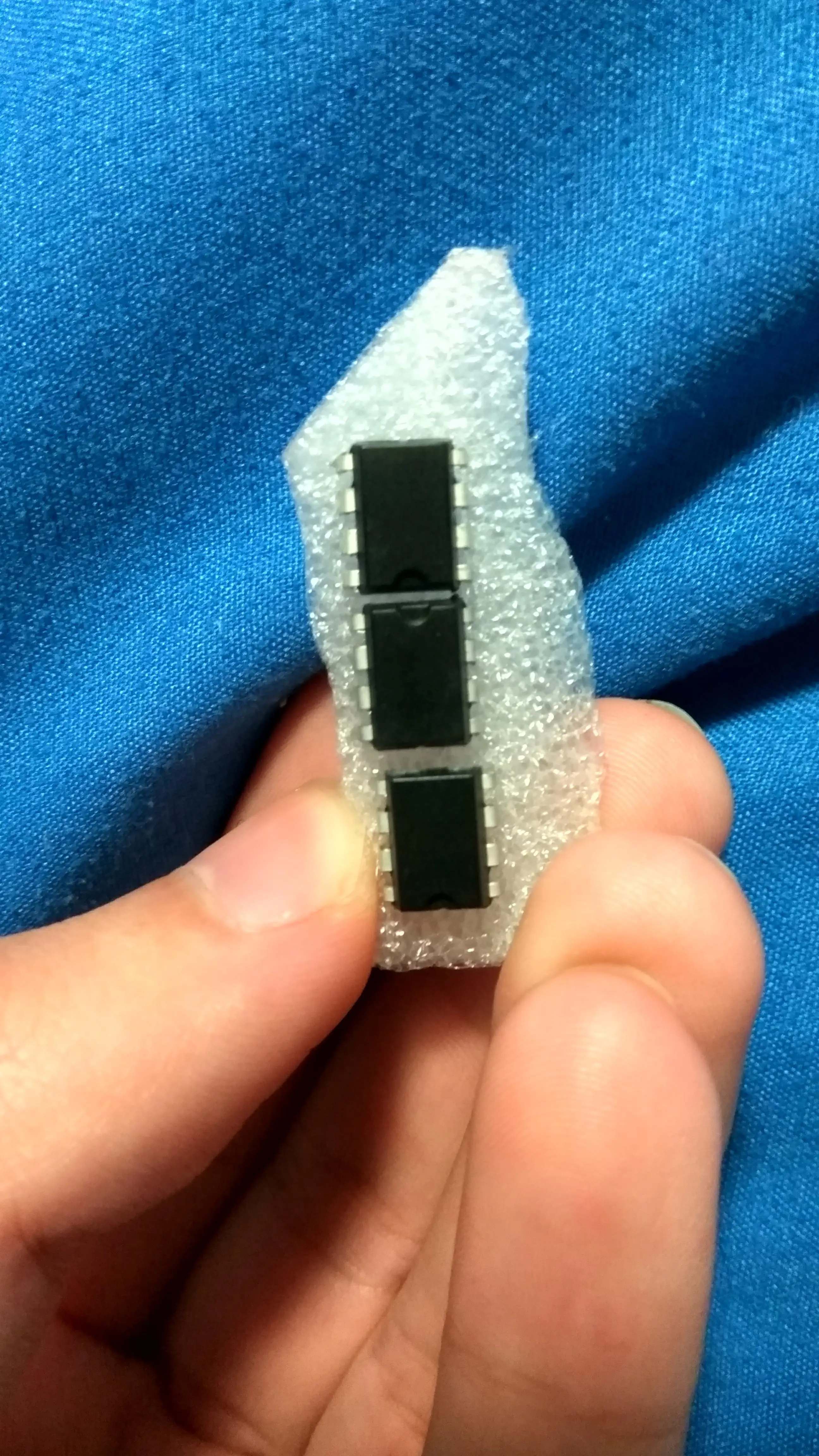

блок нормальный проблема была в микросхемах положили без маркировки скорее всего не те блок работает не корректно

Вроде как выставлять на ,,0,, .. у меня он ни как не реагирует.

Я бы не советовал. К примеру у меня стоит воздушное охлаждение всех радиаторов.

Нет, вы не можете. Вход должен быть переменного тока.

Две sim карты

Имеет схема друг

Да

Он не лишний, неправильный нужен другой номинал

Есть ли Вэнь осуществить поиск «подключить цифровой амперметр к переменному power supply ". Многие подробные примеры. Какие-то специфические для этого блока питания.

У меня есть 21 V 2A, в том случае, если вы хотите заказать 12 V и ток 1A, используйте этот (12 V 1A) высоковольтный трансформатор .. Максимальное входное напряжение составляет 30 v после выпрямления.

Его, чтобы быть 24 V 4A

Через ограничение по току

С первого запуска все отлично

Можно

Да

Для установки 0

Да, вы можете

Sim

Вес логистики
0.050
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
2w
Название бренда
SZFYDOSH
Напряжение электропитания
5
Продано В
sell_by_piece

Происхождение
Китай
Рабочая температура
30
Размер логистики - высота (см)
10
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
10
Состояние
Новый
Тип
Voltage module

Отзывы покупателей

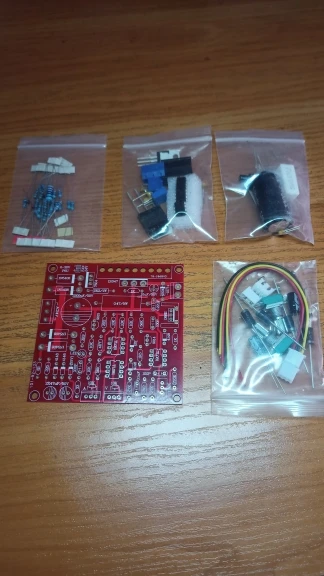

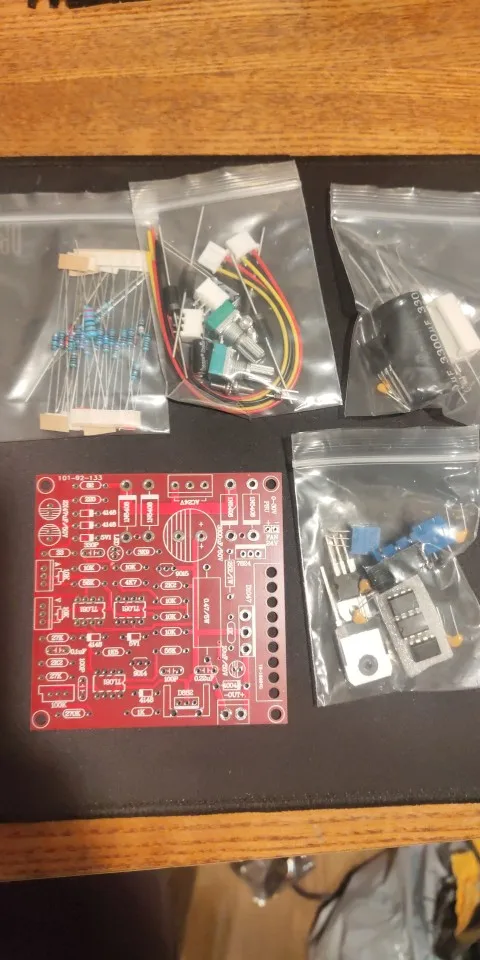

S***l

Страна: RU Доставка: Saver Shipping 27.01.2021

Отличное качество деталей! Собирать одно удовольствие! Очень доволен!

V***v

Страна: RU Доставка: Saver Shipping 03.01.2021

комплектация вроде полная еще не проверял, схемы нету в комплекте отпишу продавцу, спасибо буду собирать этот замечательный конструктор, гайды есть на ютюбе

R***B

Страна: RU Доставка: Saver Shipping 01.11.2020

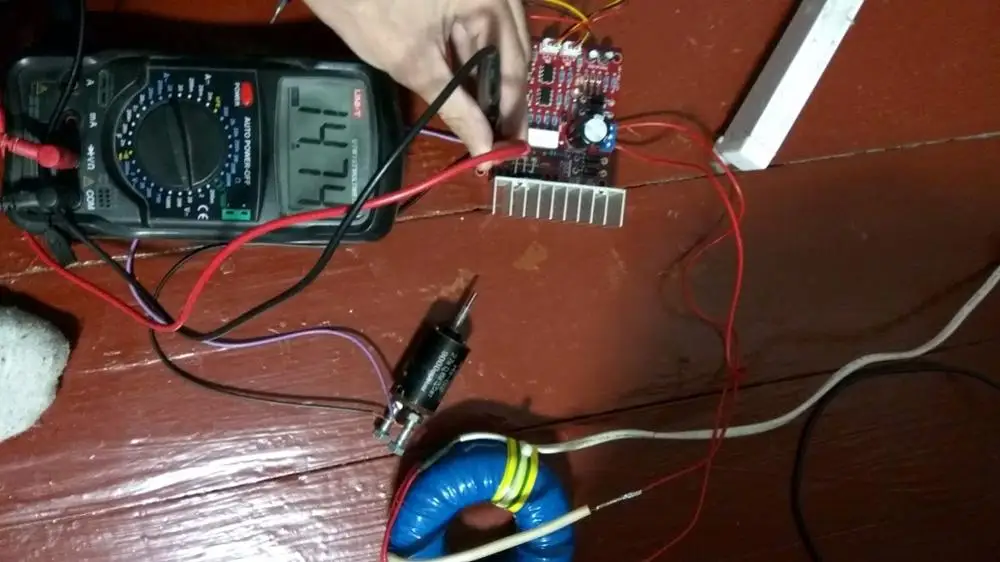

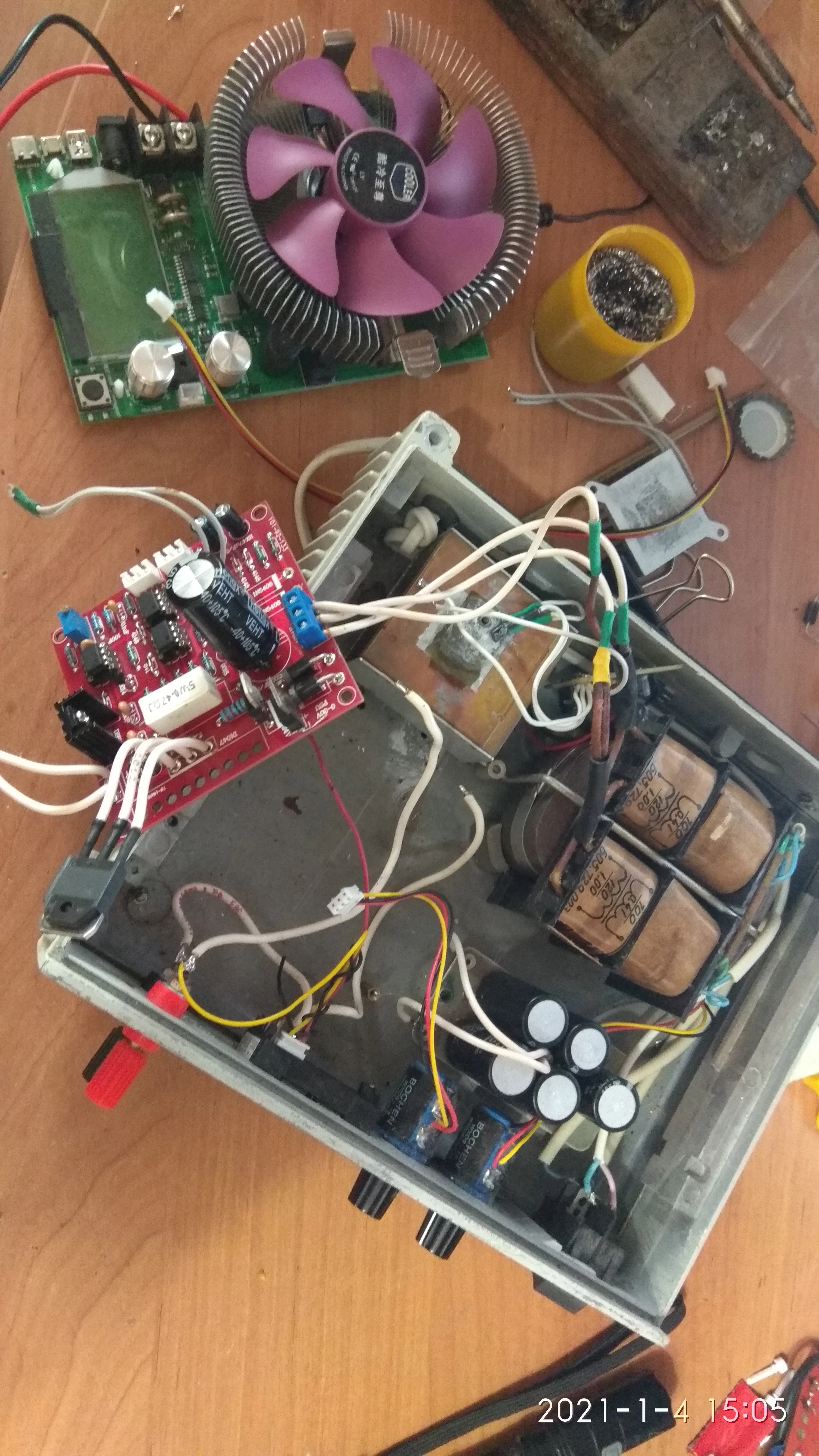

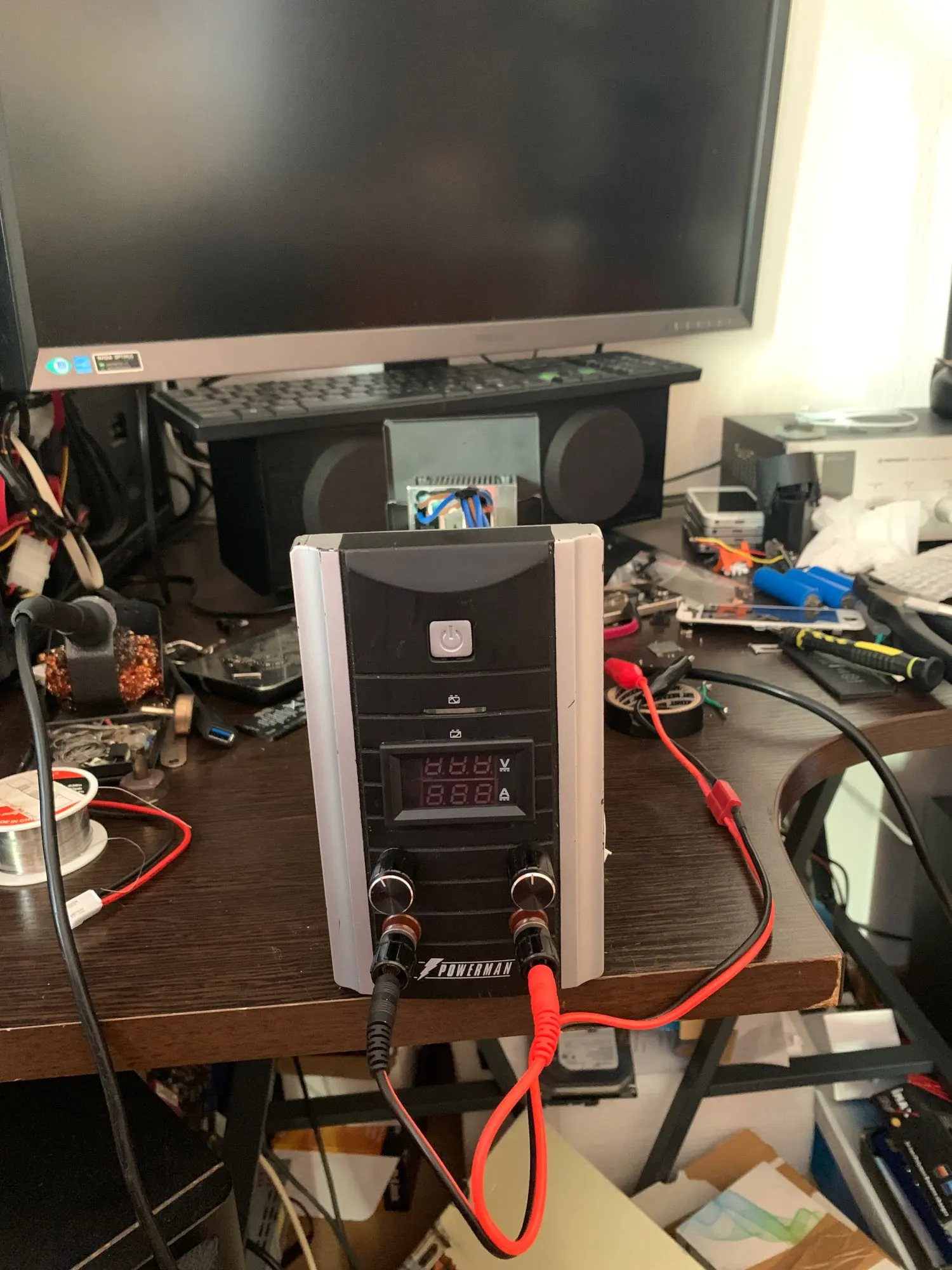

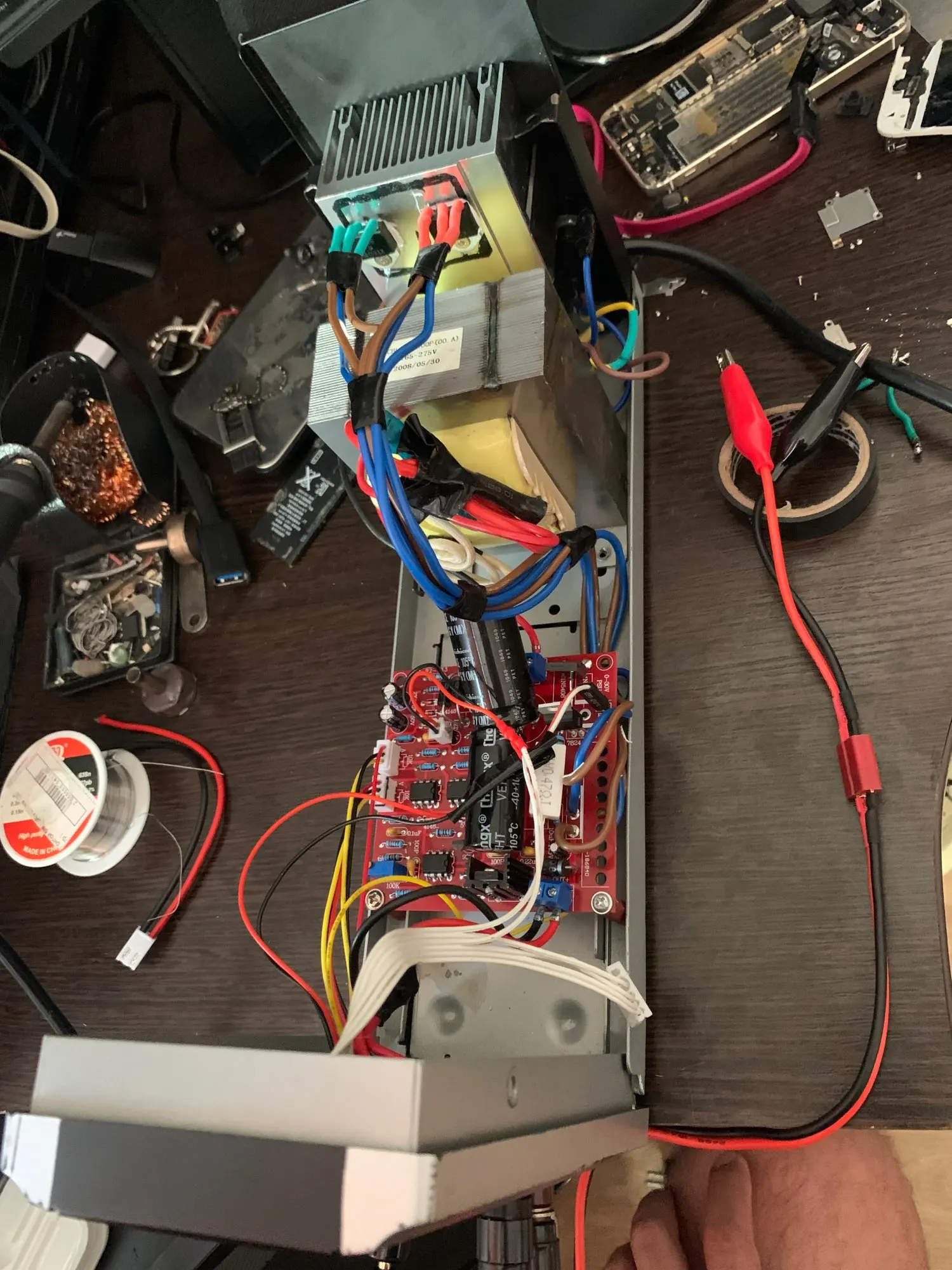

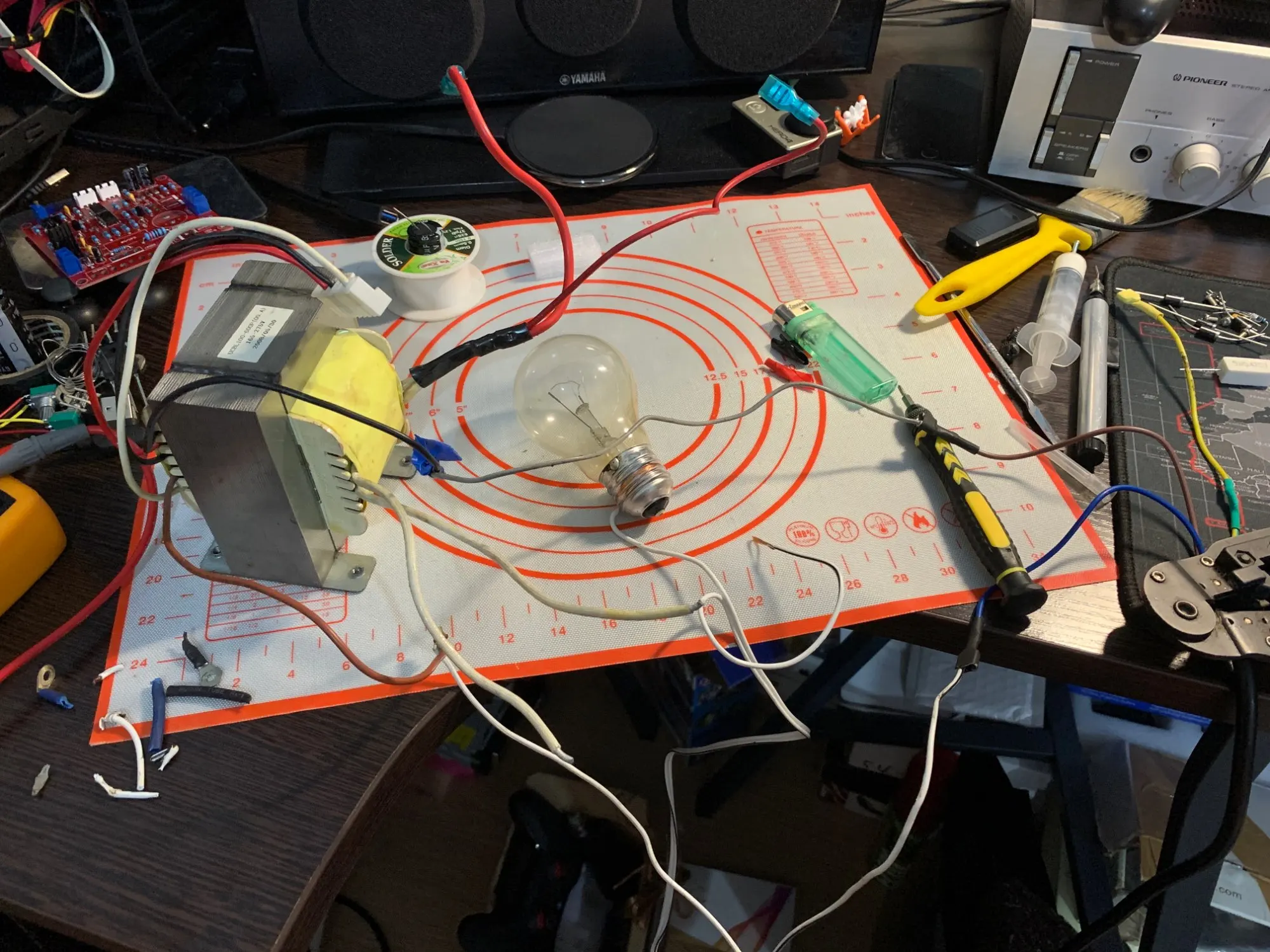

Собрал из этой говноплаты и старого ибп, блок питания. Заменил транзисторы и повесил их на радиатор , ещё заменил диоды и шунтирующий резистор , в Итоге имеем 10 ампер и никого нагрева.Почему!? Да потому что я жлоб и не хочу покупать лаболоторник за 5 косарей, жаба душит . Для домашних ремонтов сгодится , со всеми остальными компонентами вышло в районе 700р . 700 или 5000 разницу чувствуете ))

A***y

Страна: RU Доставка: Saver Shipping 11.01.2021

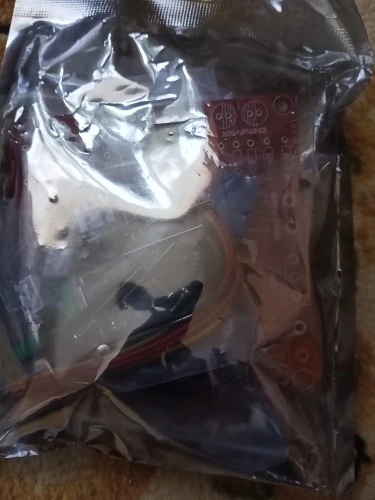

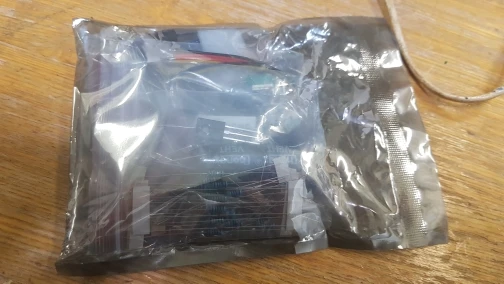

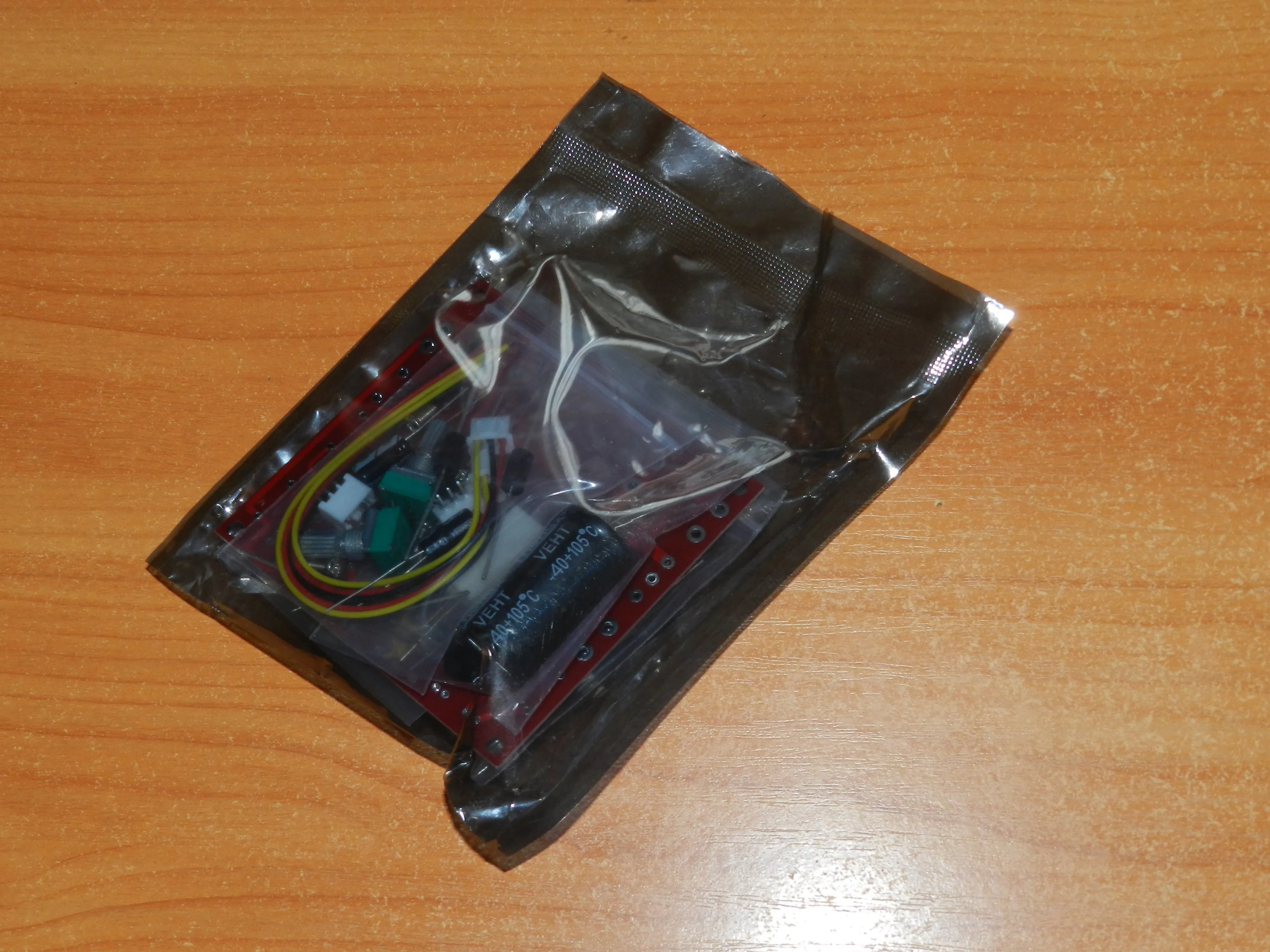

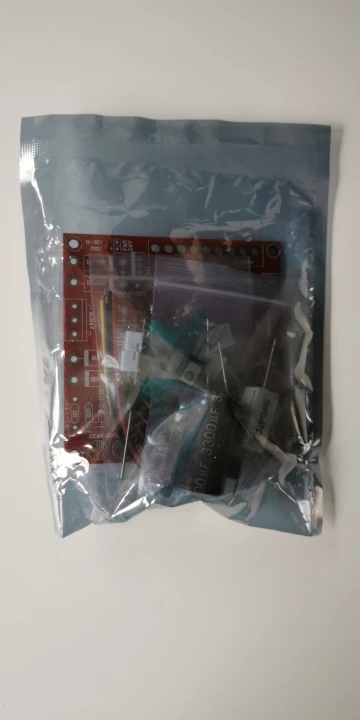

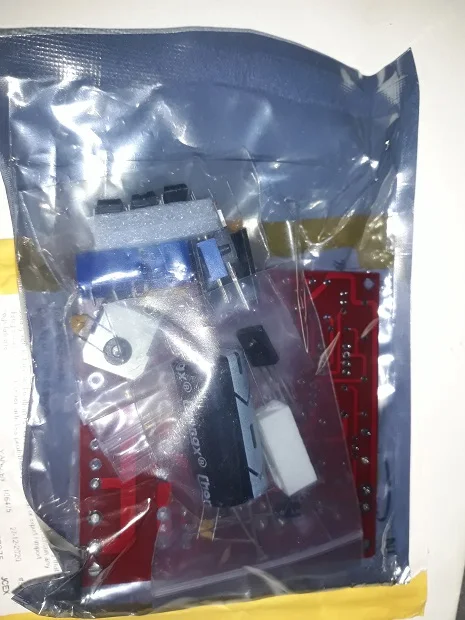

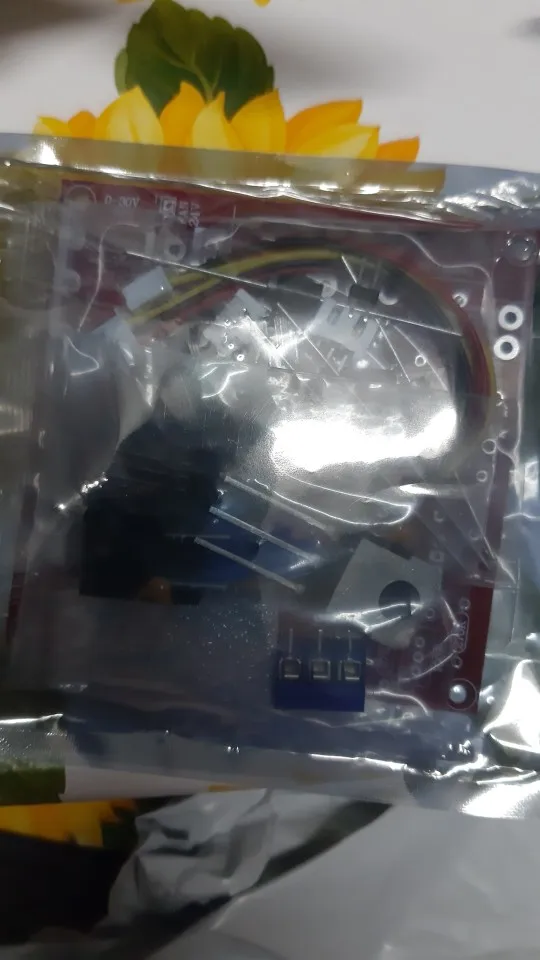

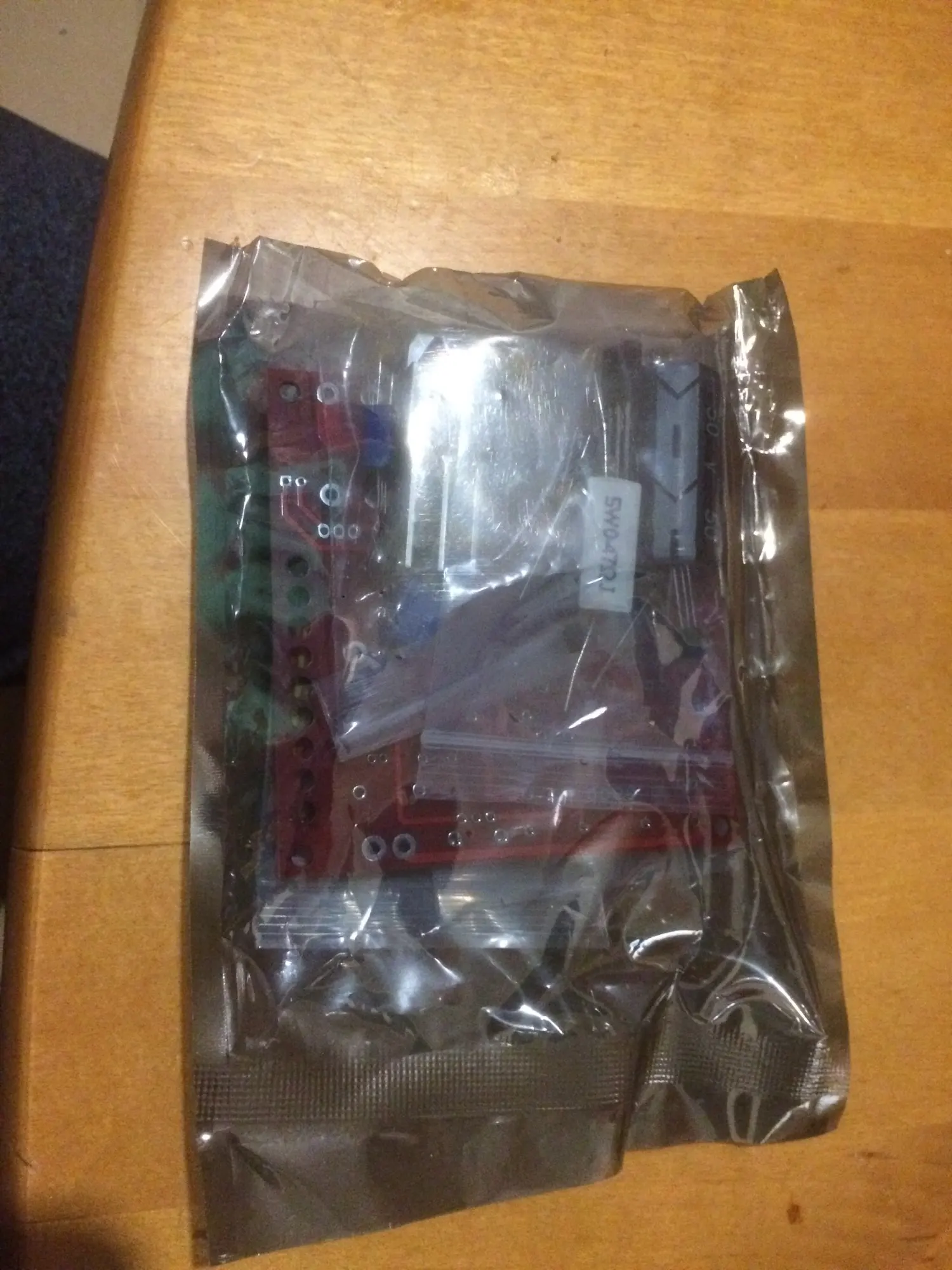

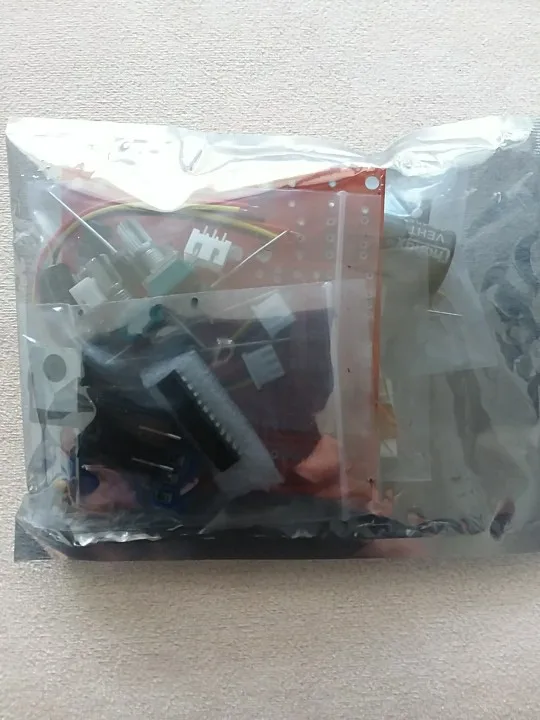

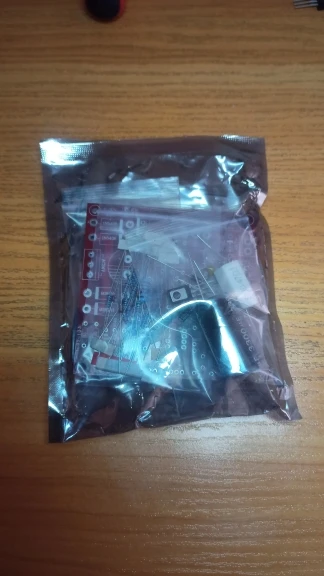

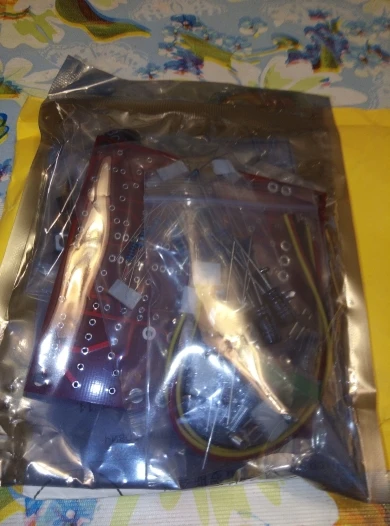

26 дней до Астрахани. Упаковано в желтый пакетик с пупыркой, а также антистатику. В комплекте вроде все на взгляд, но не проверял достоверно. Есть вечерок скоротать зато, и приятно и полезно. Одно но нужна переменка 24 и не более, и номиналы резисторов проверять и одно , и да совет - операционники запаивайте в последнию очередь, проверяйте напряжение питания микросхем. Рекомендую продавца

G***g

Страна: RU Доставка: Saver Shipping 12.01.2021

Товары получил. упаковка хорошая содержание соответственно описания продавца рекомендуется

K***i

Страна: RU Доставка: Saver Shipping 30.11.2020

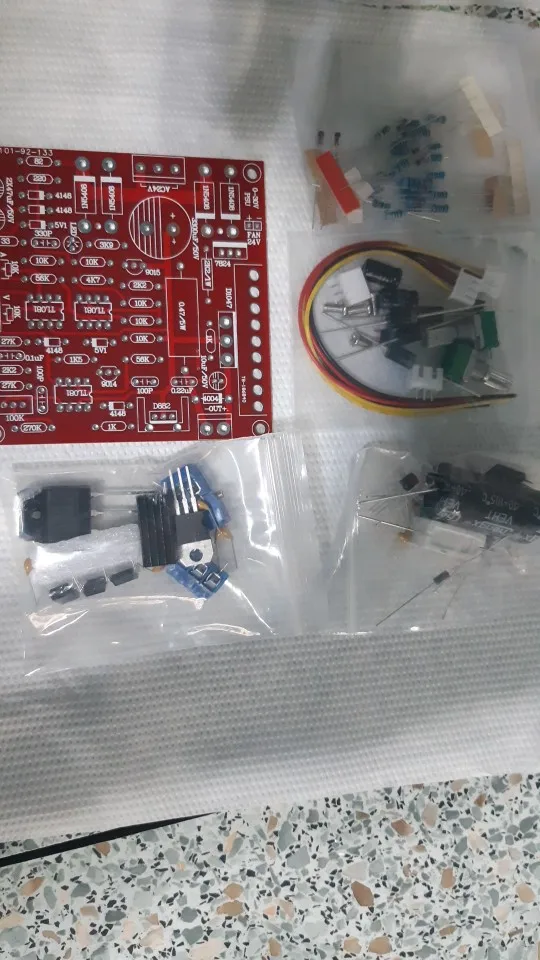

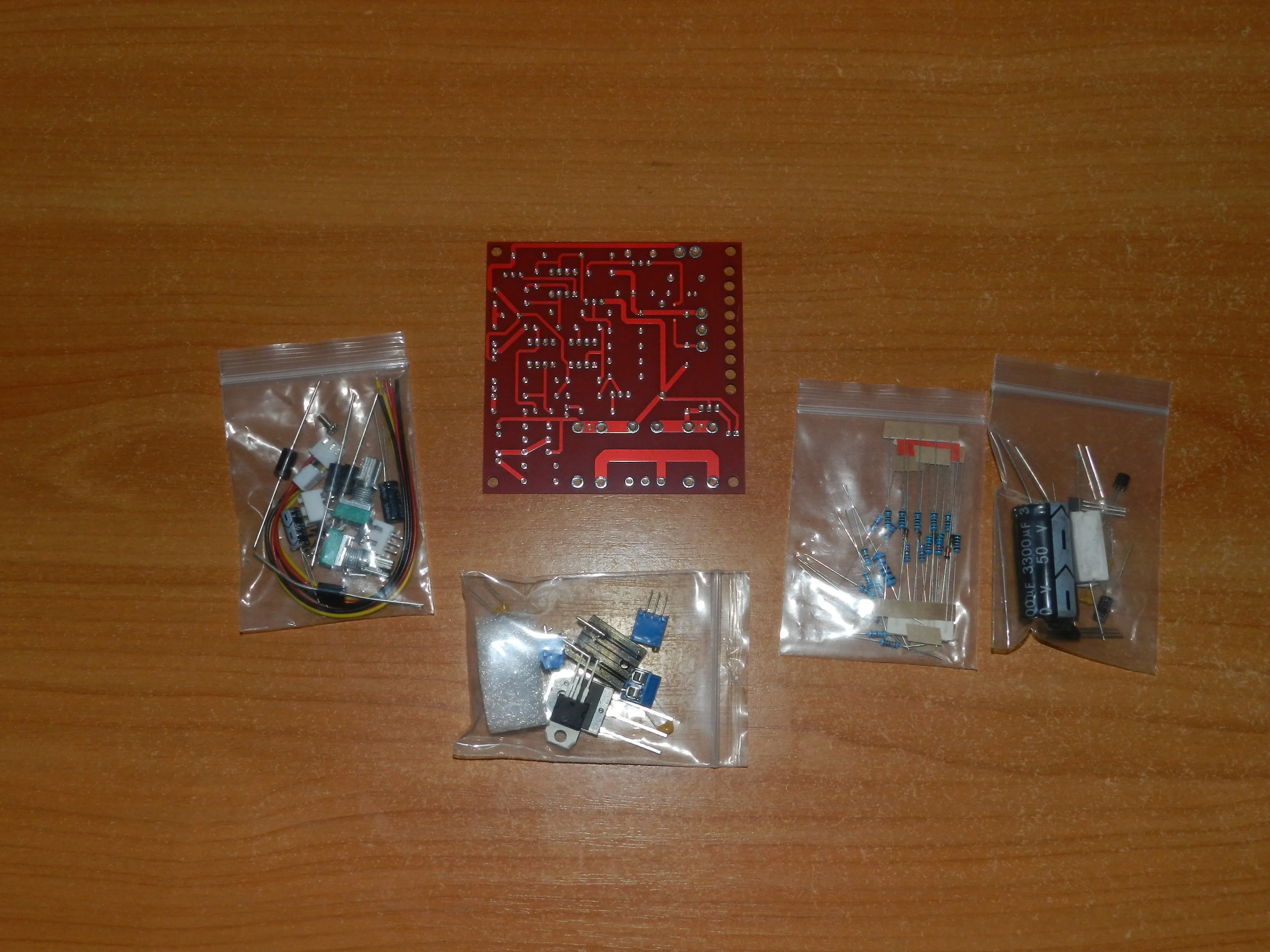

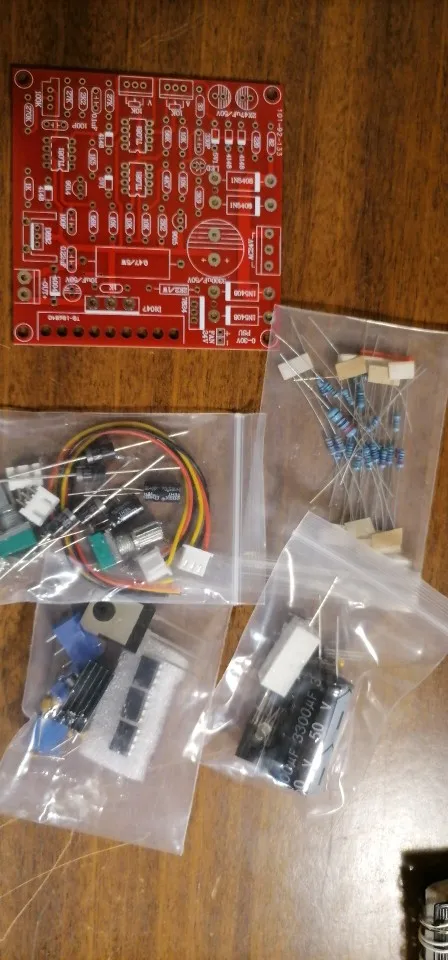

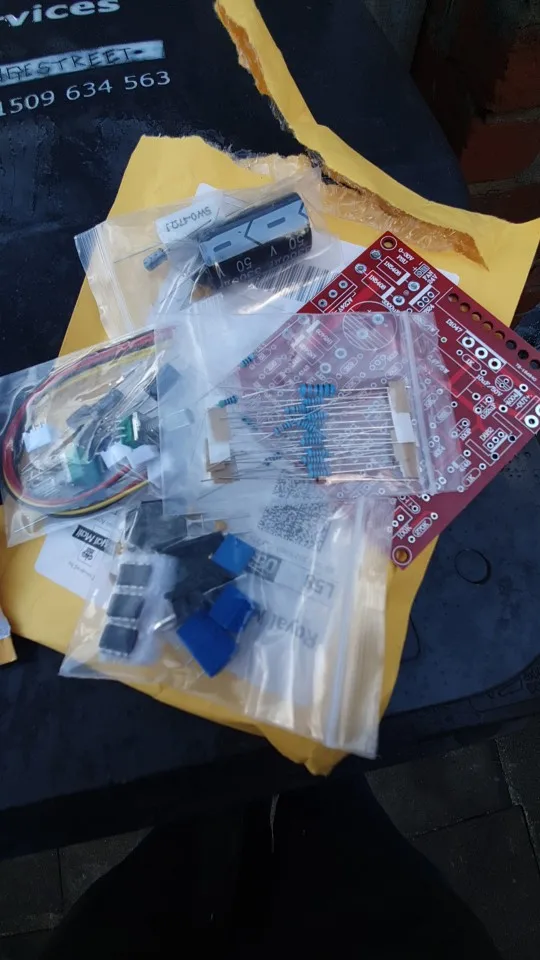

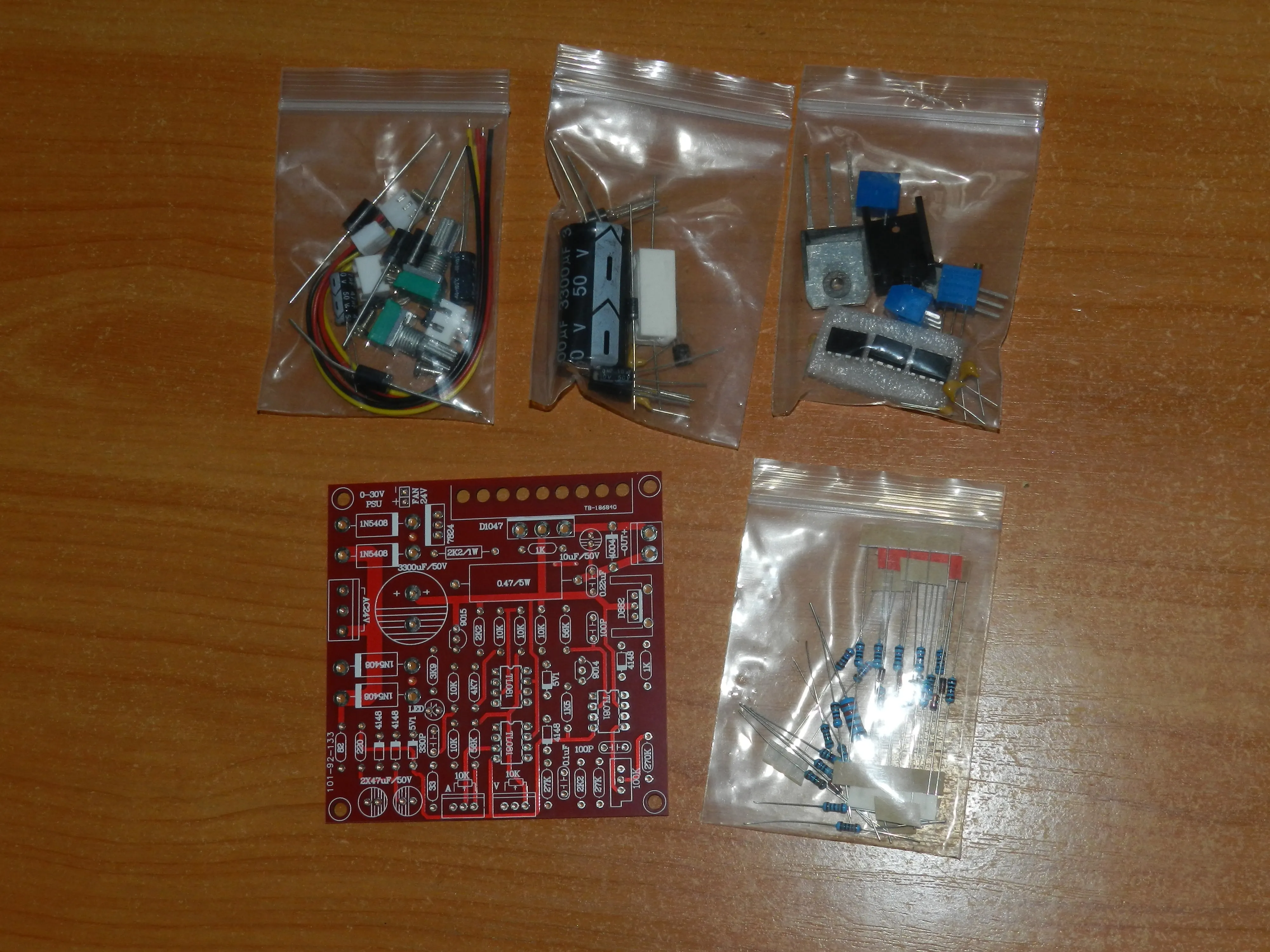

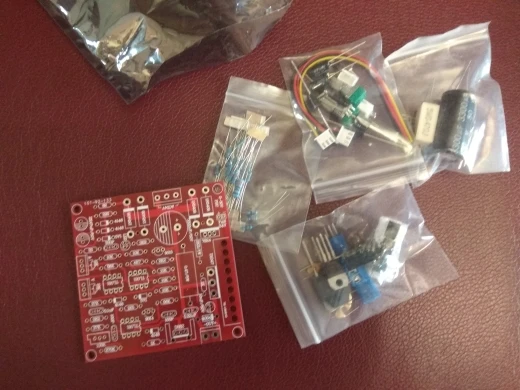

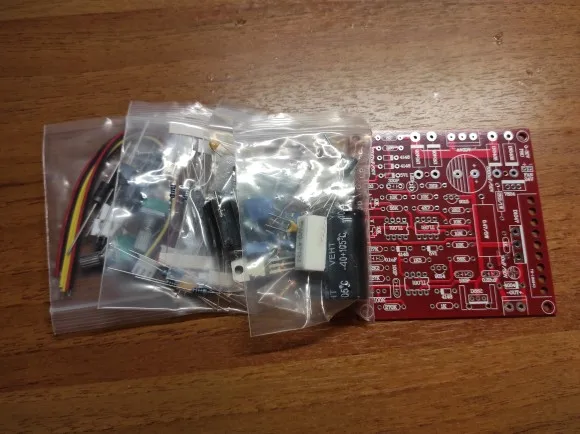

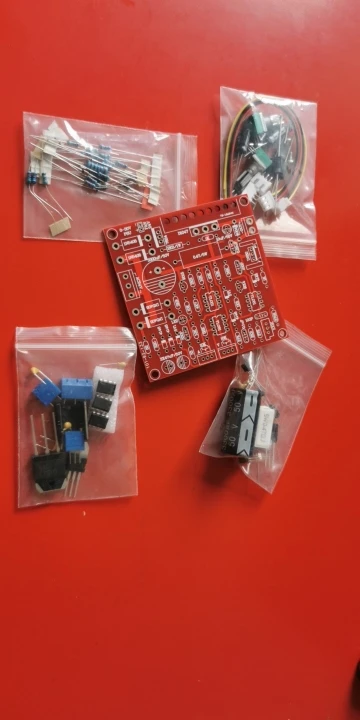

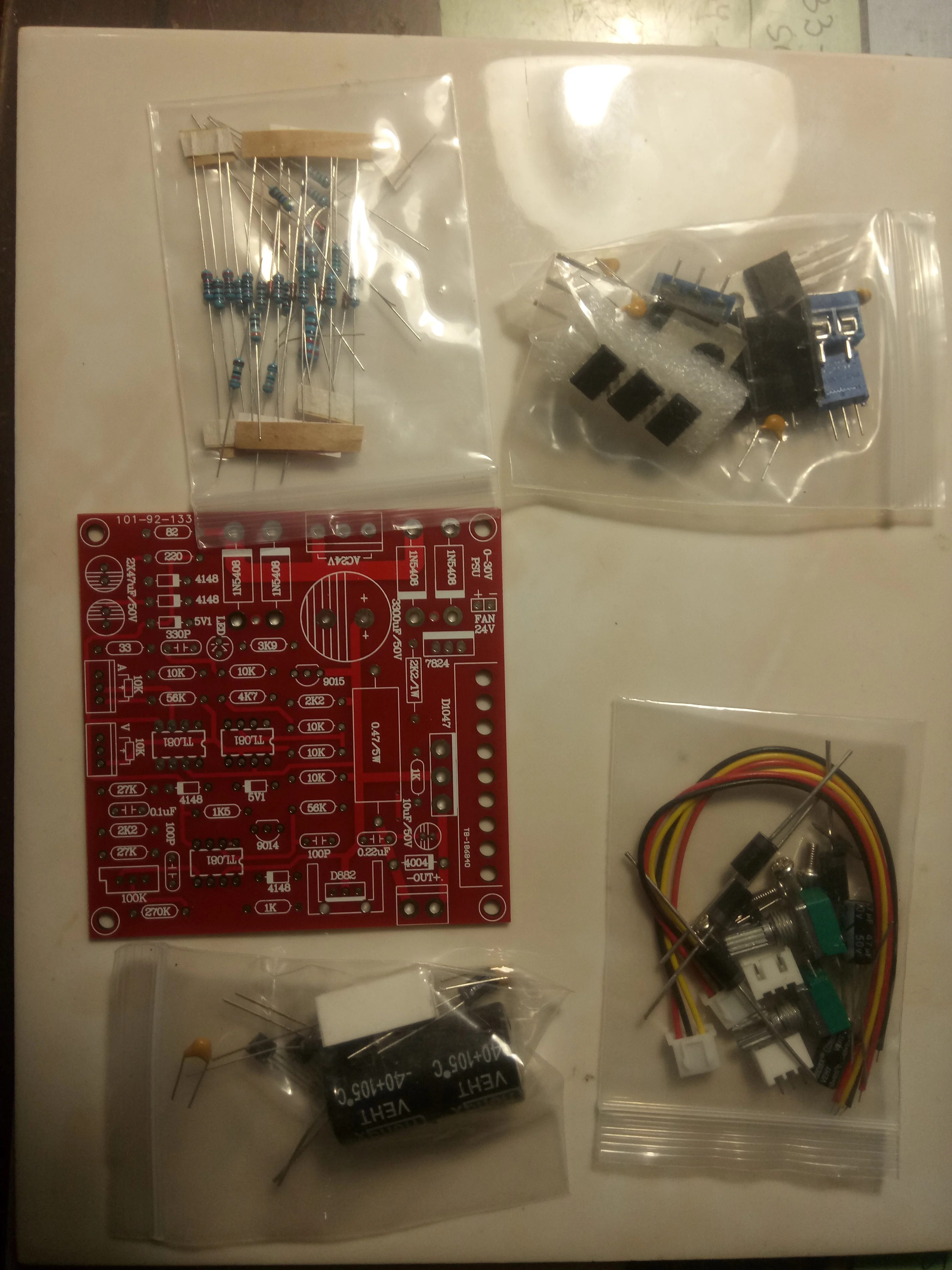

Посылку получил, комплектация соответствует, все компоненты на месте. Собирать легко, все компоненты обозначены на плате. Всем кто планирует заказать себе этот источник питания, советую поискать в интернете обзоры, есть полезные доработки. Товаром доволен. Продавцу спасибо! Товар и продавца рекомендую!

A***o

Страна: RU Доставка: Saver Shipping 05.01.2021

Все как в описании. Доставка до Кемеровской обл 22 дня. Собиру, напишу отдельно.

P***y

Страна: RU Доставка: Saver Shipping 31.01.2021

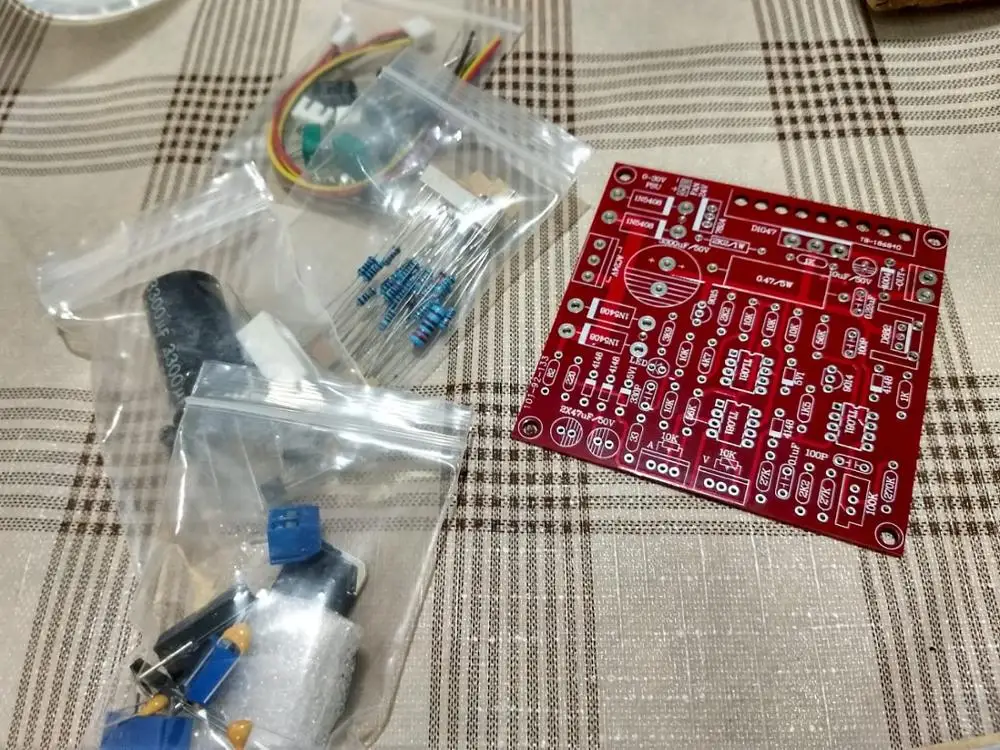

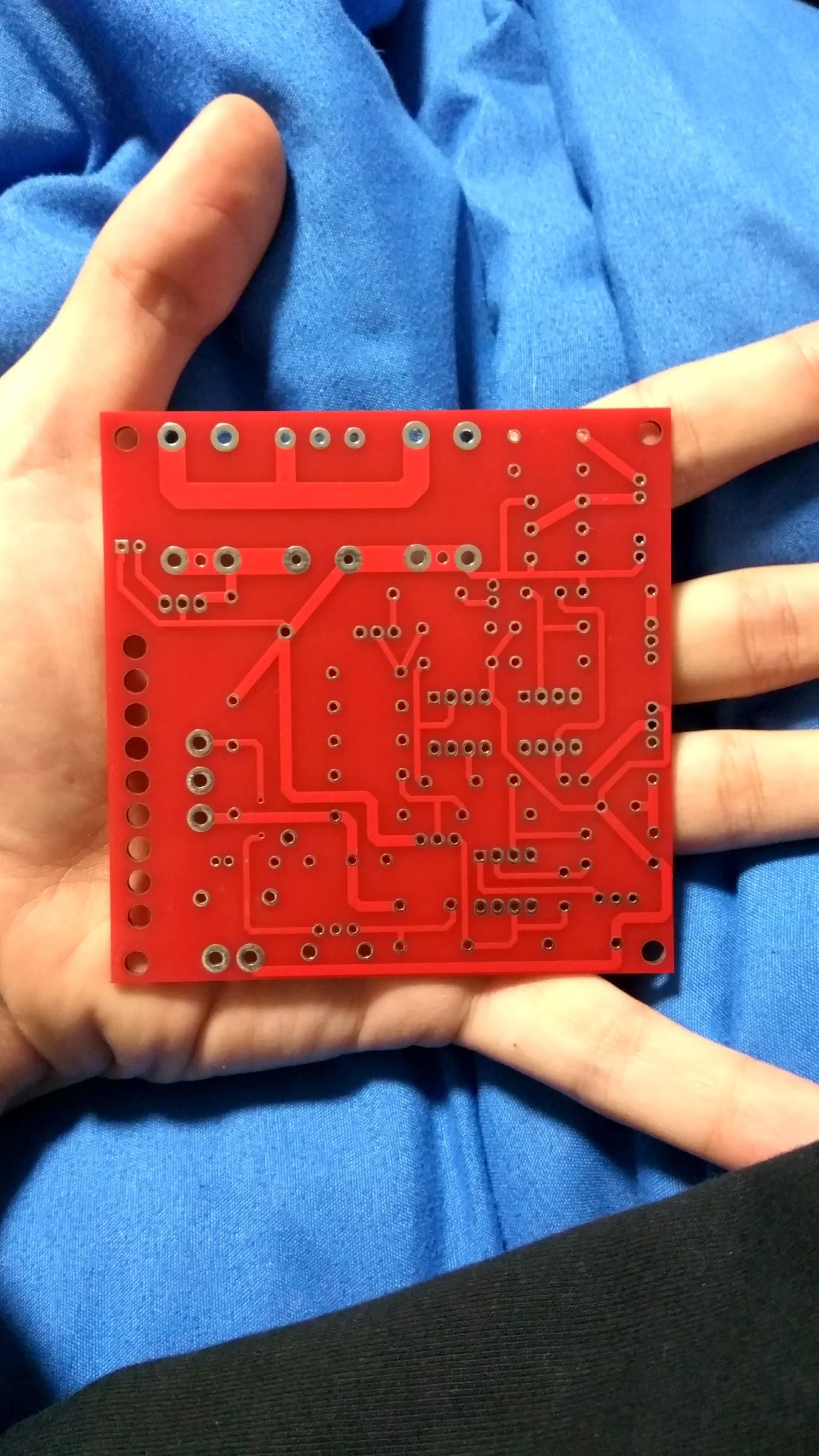

Нормальный набор для любителей среднего или начального уровня. Хочу отметить хорошое качество печатной платы с метализацией отверстий. Схемное решение очень добротное, но требует некоторых доработок в подборе операционных усилителей. В комплекте они без маркировки и неизвестно их происхождение. Собранный блок работает как-то странно. Напряжение регулируется, ток в 3 А держит, но постоянно горит светодиод ограничения тока, но оно не происходит. Надо дорабатывать. При сборке обязательно надо ставить контактные колодки под микросхемы, так их легче подбирать. Доставка 2 недели. Спасибо.

M***v

Страна: RU Доставка: Saver Shipping 02.10.2020

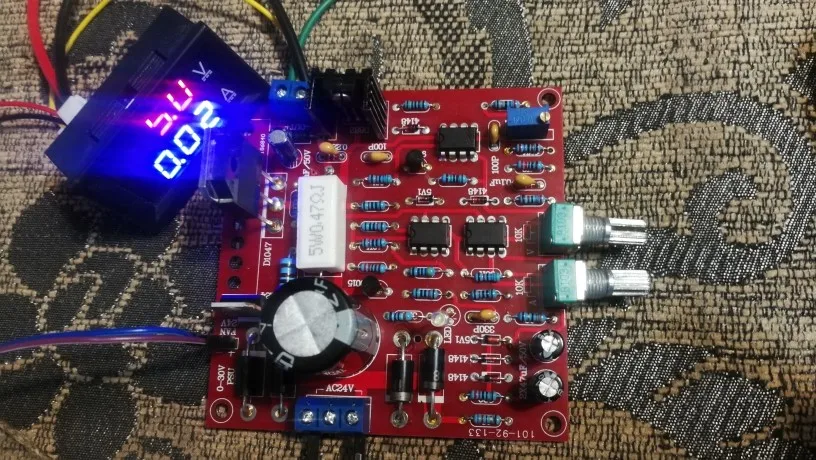

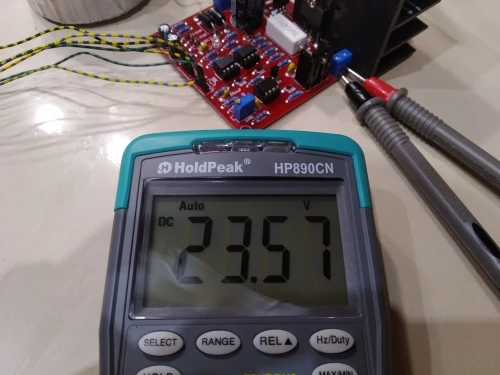

Отличный блок питания. Правда пару резисторов были не те. После сборки сразу заработал. Доставка 2 недели до Перми.

A***v

Страна: RU Доставка: Saver Shipping 25.11.2020

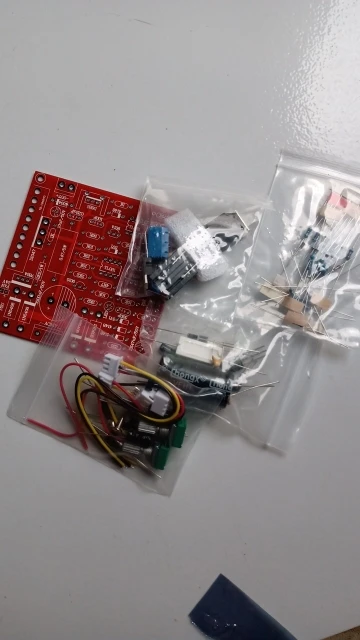

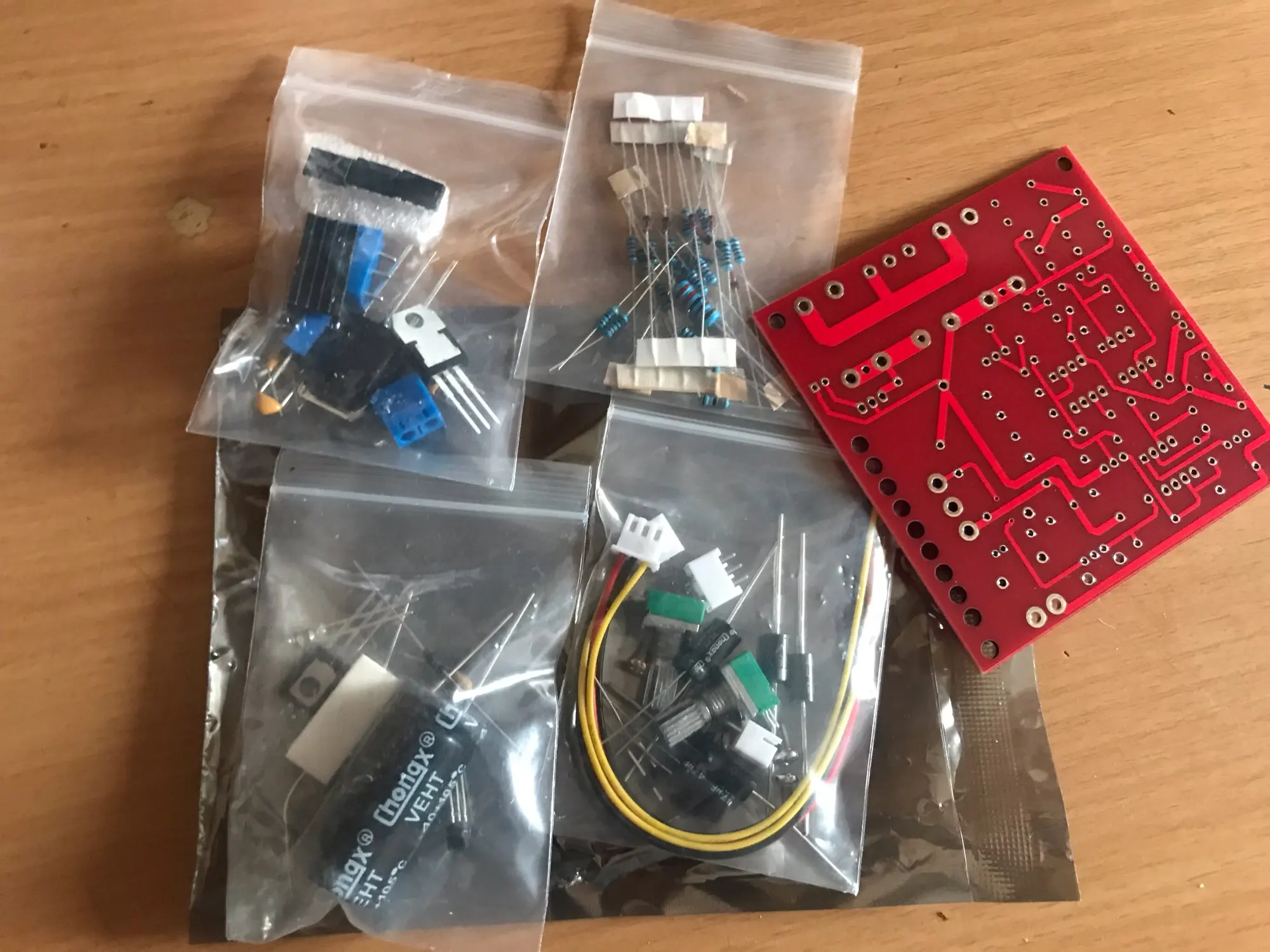

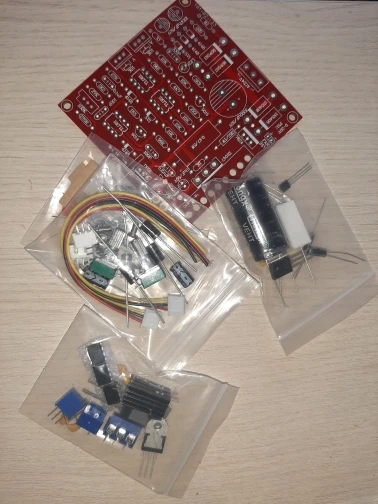

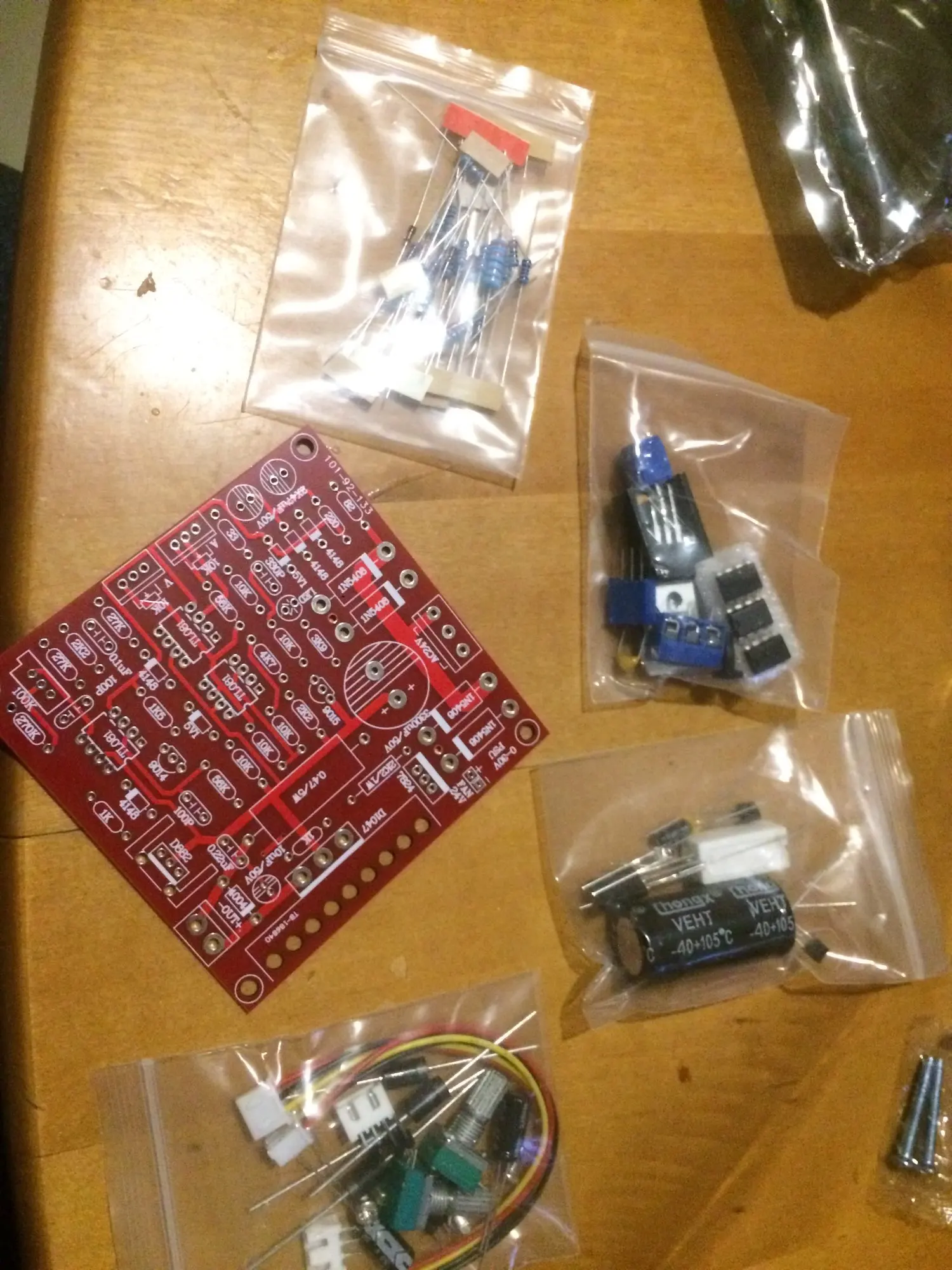

До Мск доехало за 12 дней. Конструктор собрался нормально. Все детали на месте и даже пара лишних осталась. К сожалению, комплектом не предусмотрен радиатор транзистора 2sd1047, нужно покупать отдельно. Работоспособность собранной платы пока не проверял

R***a

Страна: RU Доставка: Standard Shipping 30.01.2021

Очень хороший блок питания! Продавеу поделился схемой, схема классическая, впринципе. Можно его улучшить поменяв (умощив) некоторые компоненты, что я и планирую сделать. После чистовой сборки дополню отзыв с фотографиями!

R***r

Страна: RU Доставка: Saver Shipping 11.09.2020

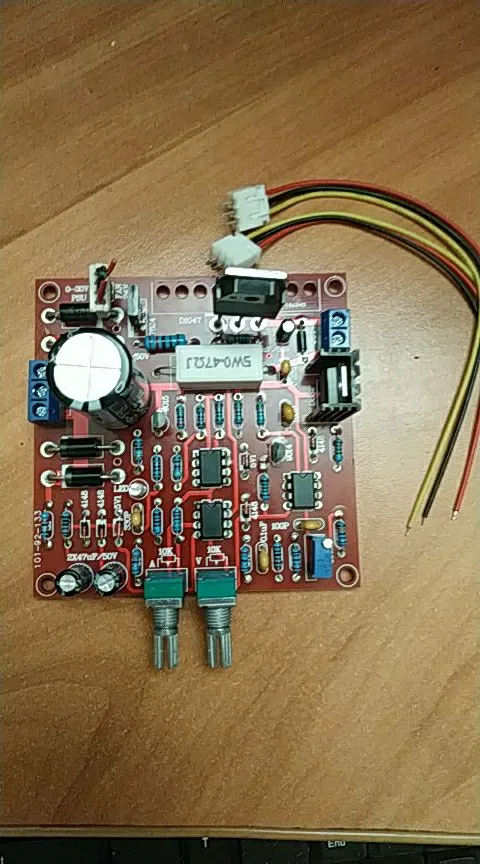

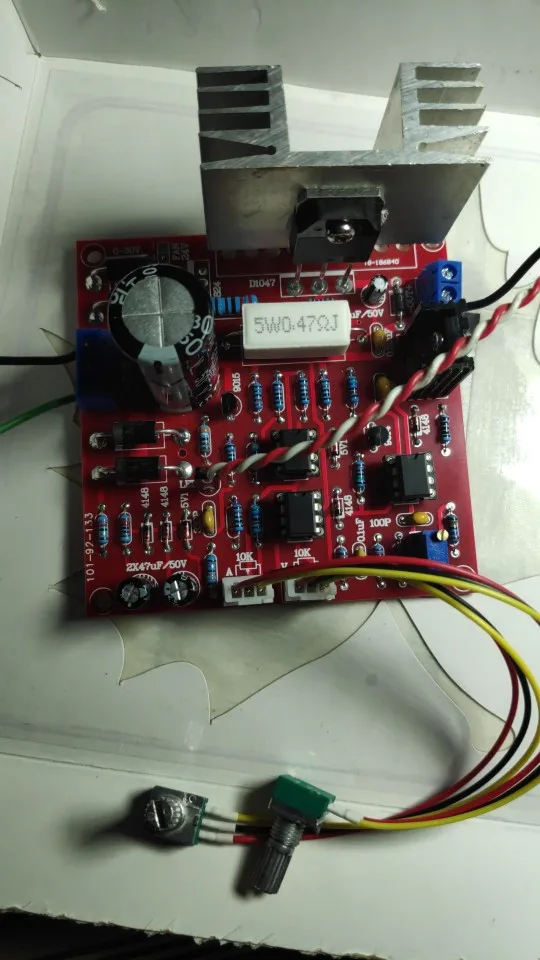

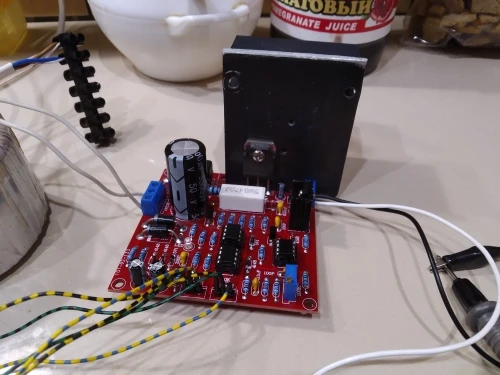

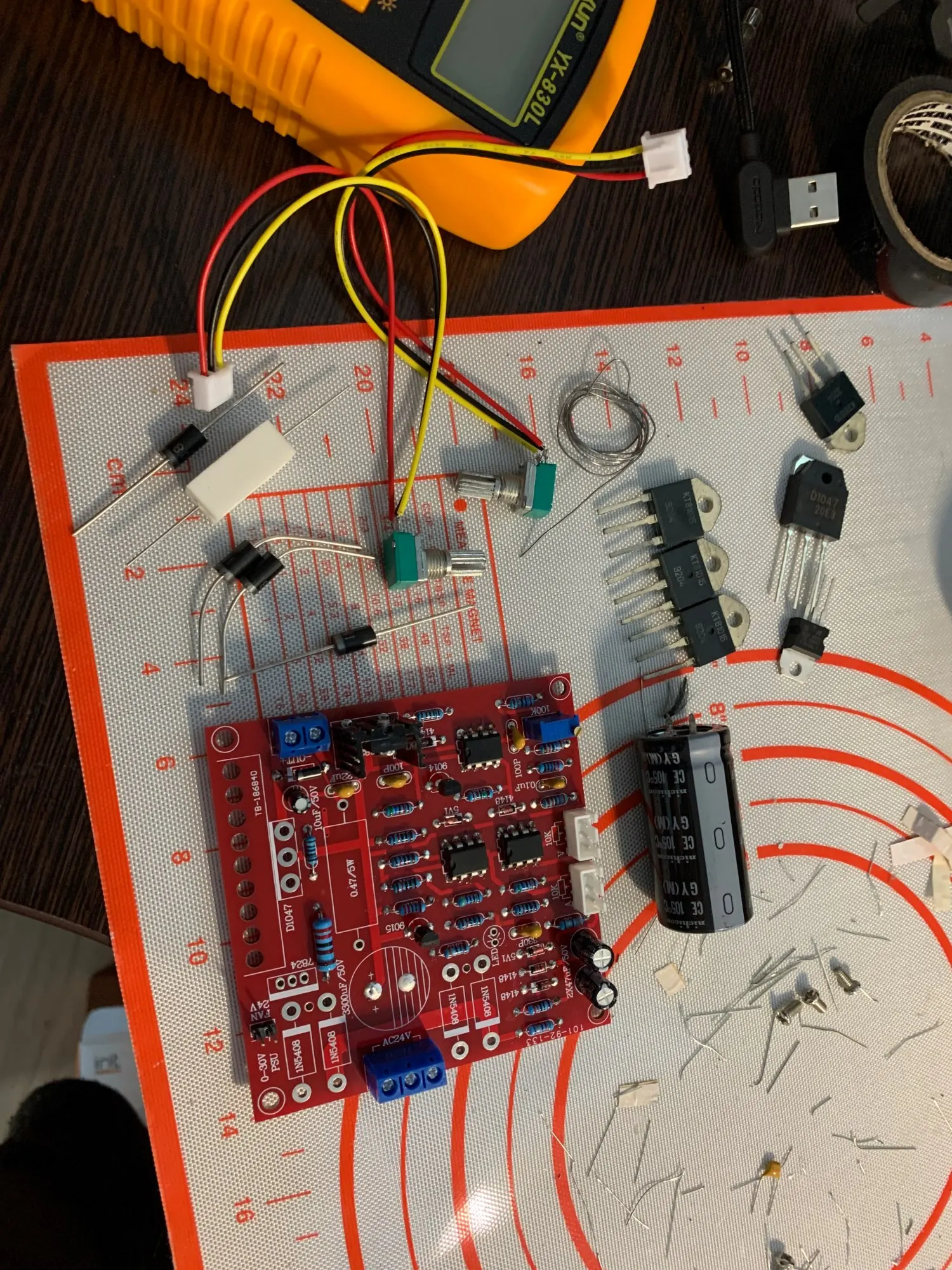

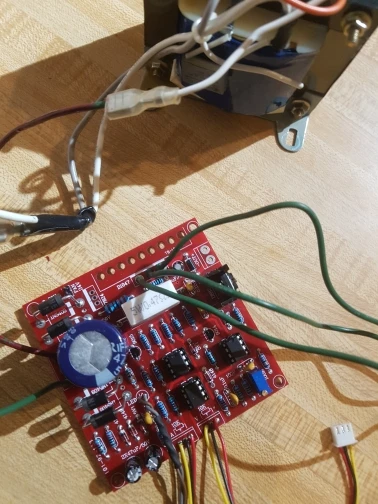

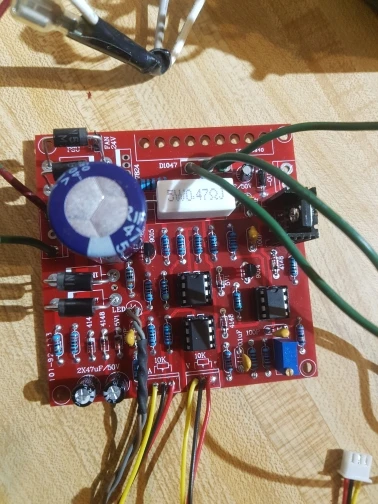

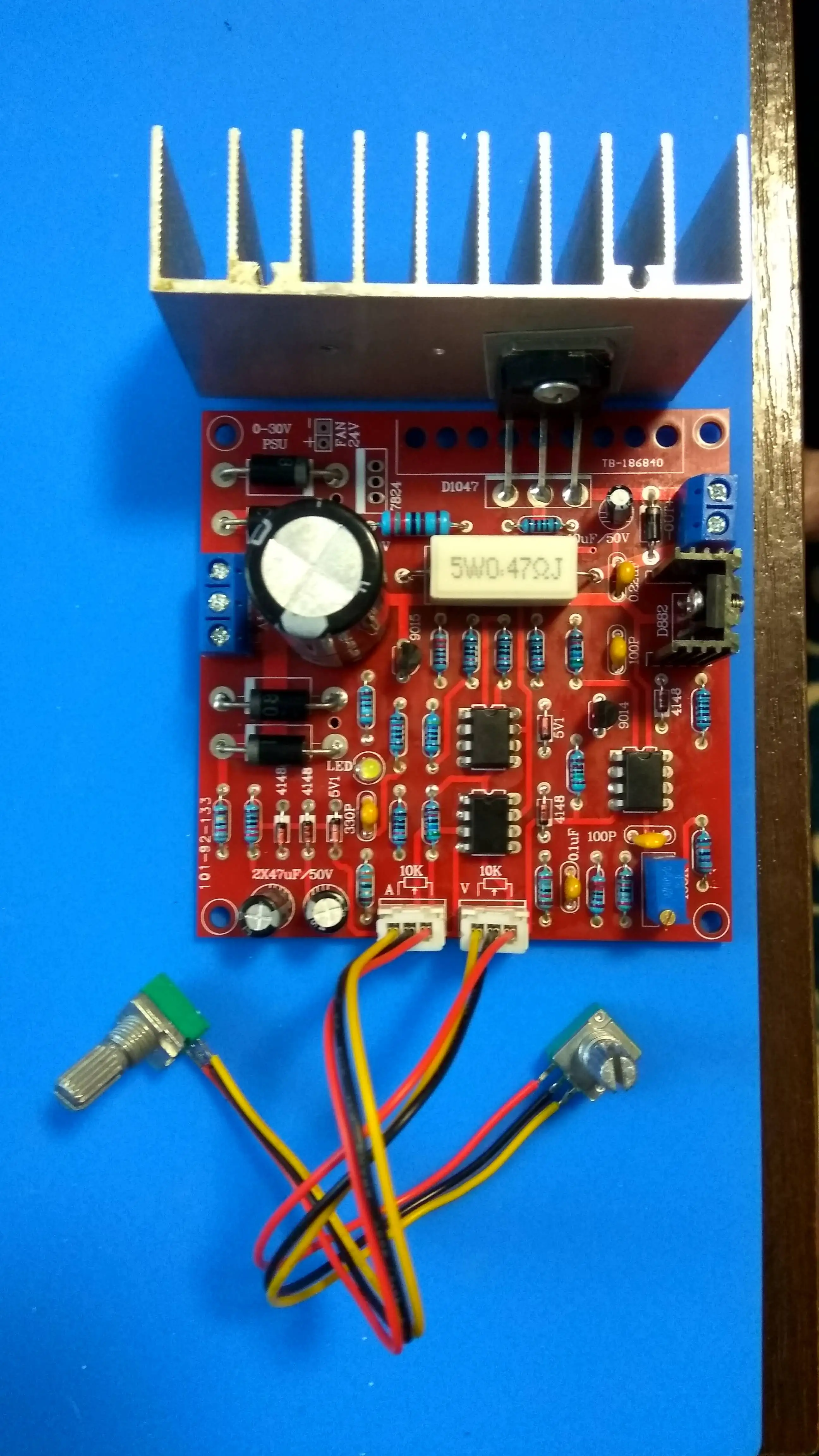

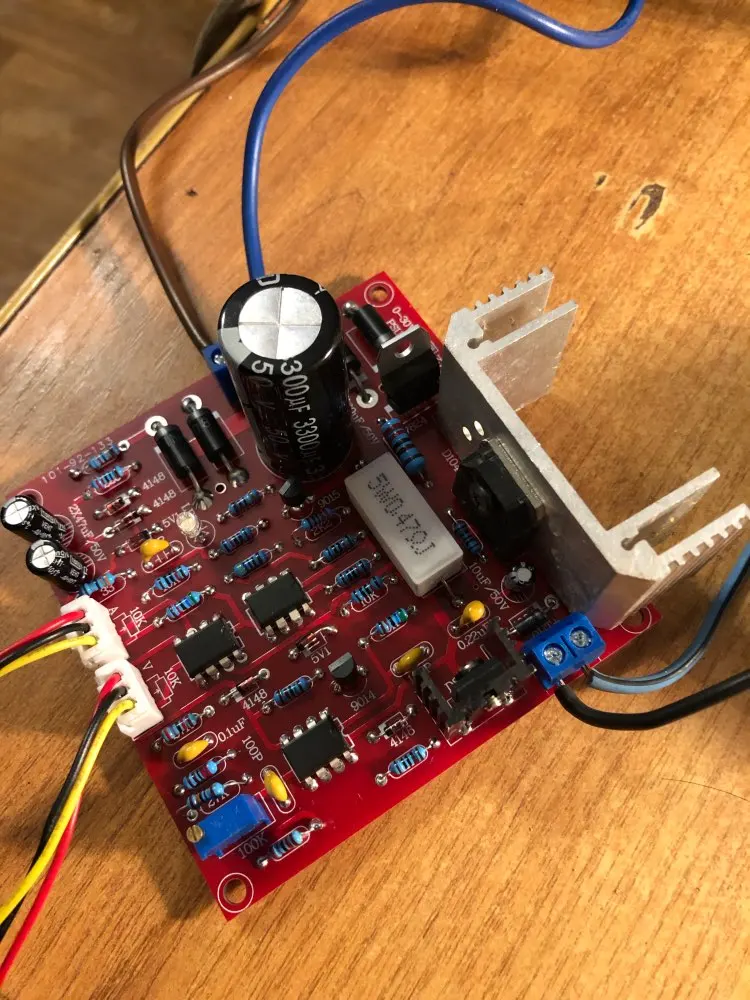

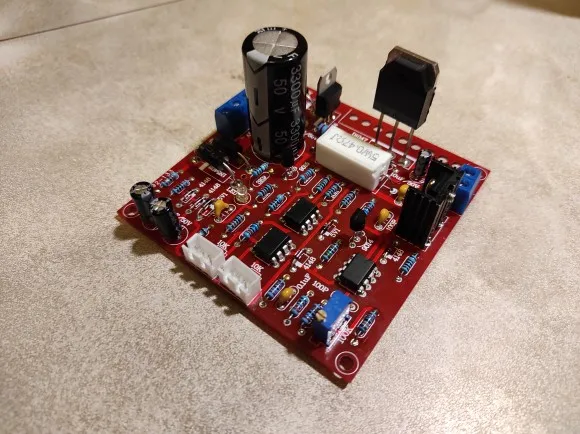

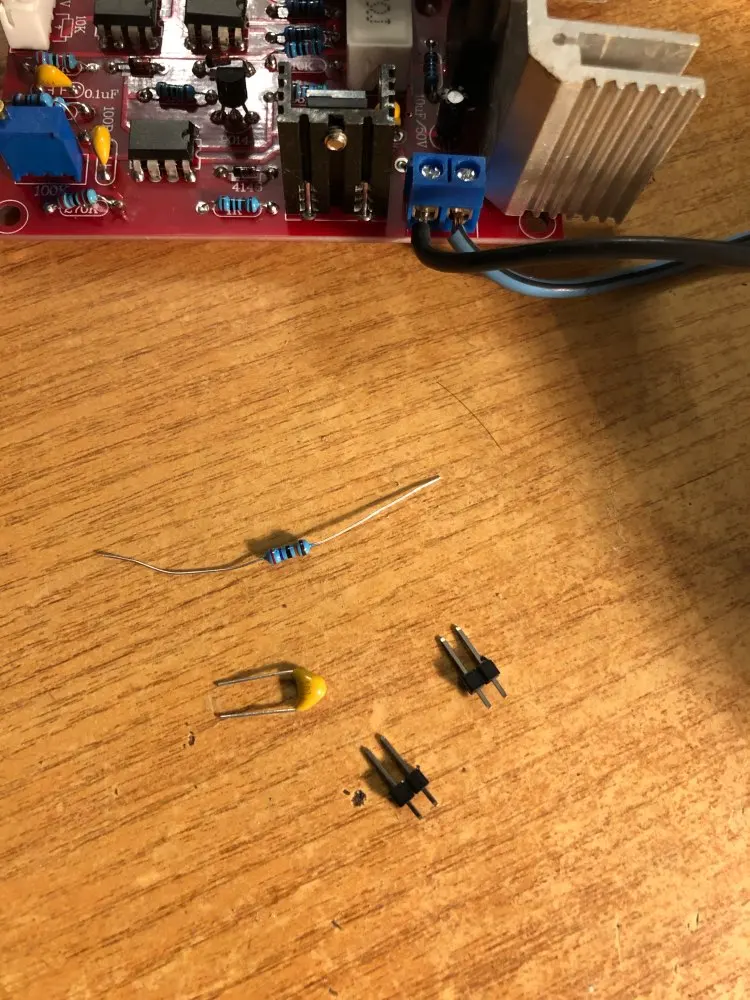

Собрал, работает! Добавил радиатор на выходной транзистор. Остались лишние детали( на фото).

S***n

Страна: RU Доставка: Saver Shipping 18.01.2021

Заказ пришёл.

A***k

Страна: RU Доставка: Saver Shipping 03.12.2020

Всё хорошо. Соберу конструктор и дополню отзыв.

A***c

Страна: RU Доставка: Saver Shipping 31.01.2021

В целом всё рабочее, дошло за 20 дней. Но! Из всего набора качественная только плата, а все остальные детали низкого качества. Все детали прямо вырывает из пальцем магнитом, что резисторы, что транзисторы, стало быть содержание меди в них минимальное, не говоря уже о внешнем виде - это не есть хорошо. Операционники так вообще левые, любые опознавательные знаки отсутствуют, хотя бы про ключ не забыли. Возможно в более дорогом наборе будут более качественные детали, но чего-то большего ожидать не стоит.

D***v

Страна: RU Доставка: Saver Shipping 28.01.2021

собрал.

V***v

Страна: RU Доставка: Saver Shipping 08.12.2020

доставлено быстро.

A***v

Страна: RU Доставка: Saver Shipping 30.09.2020

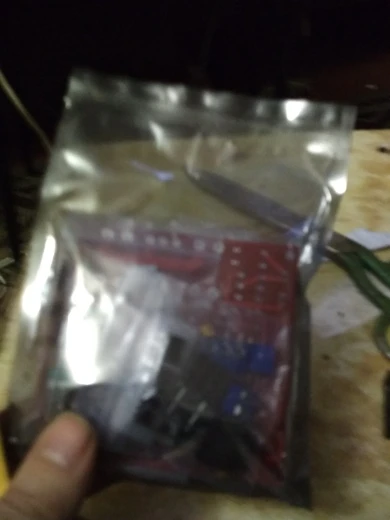

Упаковано хорошо. Вскрою . Отпишусь.

V***k

Страна: RU Доставка: Saver Shipping 05.09.2020

Две недели до Красноярска. Ещё не собирали)

I***v

Страна: RU Доставка: Saver Shipping 06.11.2020

Всё прекрасно, спасибо.

G***a

Страна: RU Доставка: Saver Shipping 07.01.2021

Плата очень качественная огорчает отсутствие электросхемы

A***k

Страна: UA Доставка: Saver Shipping 12.11.2020

Отправка быстрая, доставка месяц. Какие деньги такой и товар, основные компоненты проверил, все в наличии. Печатная плата хорошего качества. Операционные усилители без маркировки, силовой транзистор не внушает доверия (магнитом не магнитится). Неплохой набор для обучения пайке и под доработку.

R***r

Страна: RU Доставка: Saver Shipping 08.10.2020

заказ получил, пока не паял... немного некогда. надеюсь все ок

N***v

Страна: RU Доставка: Saver Shipping 30.11.2020

Спасибо. Буду собирать с заменой силовых элементов на более мощные .

A***n

Страна: RU Доставка: Saver Shipping 08.01.2021

Получил аналогичный у другого продавца, собрал для проверки. Работает. Здесь шелкография более качественная. Укомплектован полностью, лишнего ничего. На радиаторе 55*45*18 транзистор греется при 1, 5А.

R***a

Страна: CZ Доставка: Cainiao Super Economy Global 27.01.2021

В комплект входит пластиковая коробка. Компоненты и печатная плата выглядят хорошо. Я соберу его позже.

V***n

Страна: RU Доставка: Saver Shipping 14.01.2021

Посылка пришла быстро, номер отслеживался, соответствует описании. Ещё не собирал.

E***S

Страна: US Доставка: Cainiao Super Economy Global 02.01.2021

собрал работает,были лишние пара резисторов и еще штото не помню,большой конденсатор поставил свой 4700 на 50в так как тот который был 3300на50в сильно не дотягивает до заявлиной надписи писать больше нечего как и все ранние писавшые скажу,, чтобы пользоватса надо модить

M***v

Страна: RU Доставка: Saver Shipping 11.01.2021

Пришло очень быстро, 3 недели! Лишний конденсатор и лишний резистор положили. ОУ не маркированы. Спаял, но еще не проверил.
