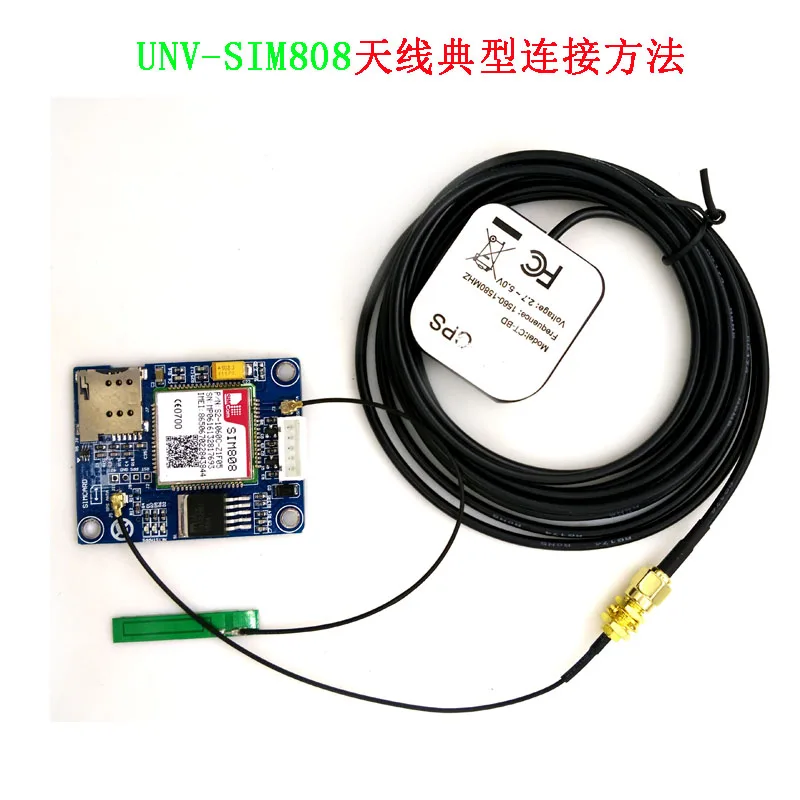

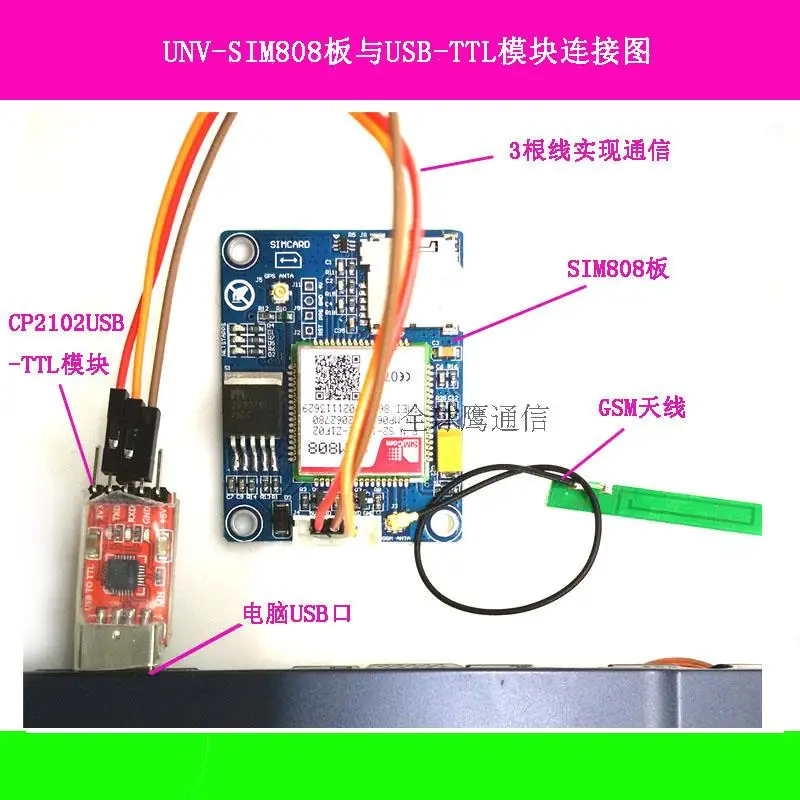

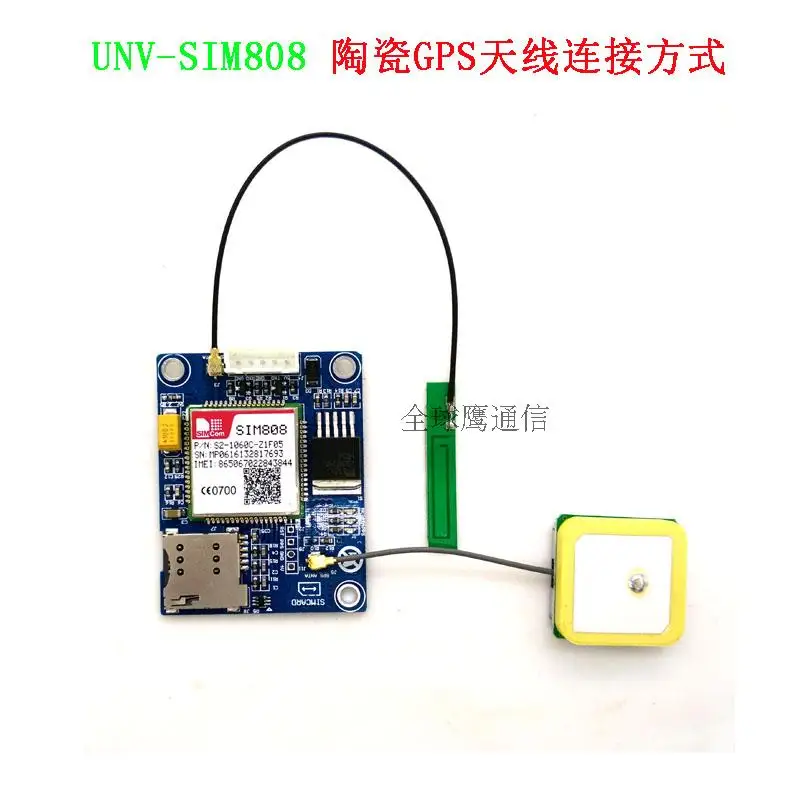

Описание операции:1. ПодготовкаЭкран SIM808Адаптер DC9VUSB-TTL модуль или другие инструменты.Программное обеспечение для ПК2. Аппаратная конфигурация2,1 Подключите USB-TTL к интерфейсу UARTUSB-TTL SIM808TXD RXDRXD TXDGND2,2 вставьте действительную sim-карту в держатель sim-карты.2,3 Подключите антенну GPS и GSM антенну к платеПодключите адаптер питания к интерфейсу DC0442,4 изменение переключателя2.6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, а остальные 3 светодиода будут светильник.


1 Оригинальная схема, оригинальный дизайн, не будет широко используемым интерфейсом (Bluetooth, USB) на задней панели, отличное сохранение пространства PCB. Во-первых, введение модуля SIM808
SIM808_mini плата с высокопроизводительным промышленным GSM / GPRS четырехдиапазонным чипом и встроенным GPS и Bluetooth: SIM808, рабочая частотаРаздел: GSM850 / EGSM900 / DCS1800 / PCS1900MHz. Может реализовывать телефонные звонки, SMS (SMS, MMS), функцию передачи данных GPRS (поддерживает прозрачный режим, разрешение доменного имени и режим IP), также есть декодирование DTMF (можно определить другую кнопку), позиционирование GPS, обновленная версия также поддерживает Bluetooth 3,0. Аппаратное обеспечение в соответствии с аппаратным ручным дизайном, основанным на обновлении, использовании низкого пульсации LDO питания, sim-карты с позолоченным слоем, чувствительность лучше.

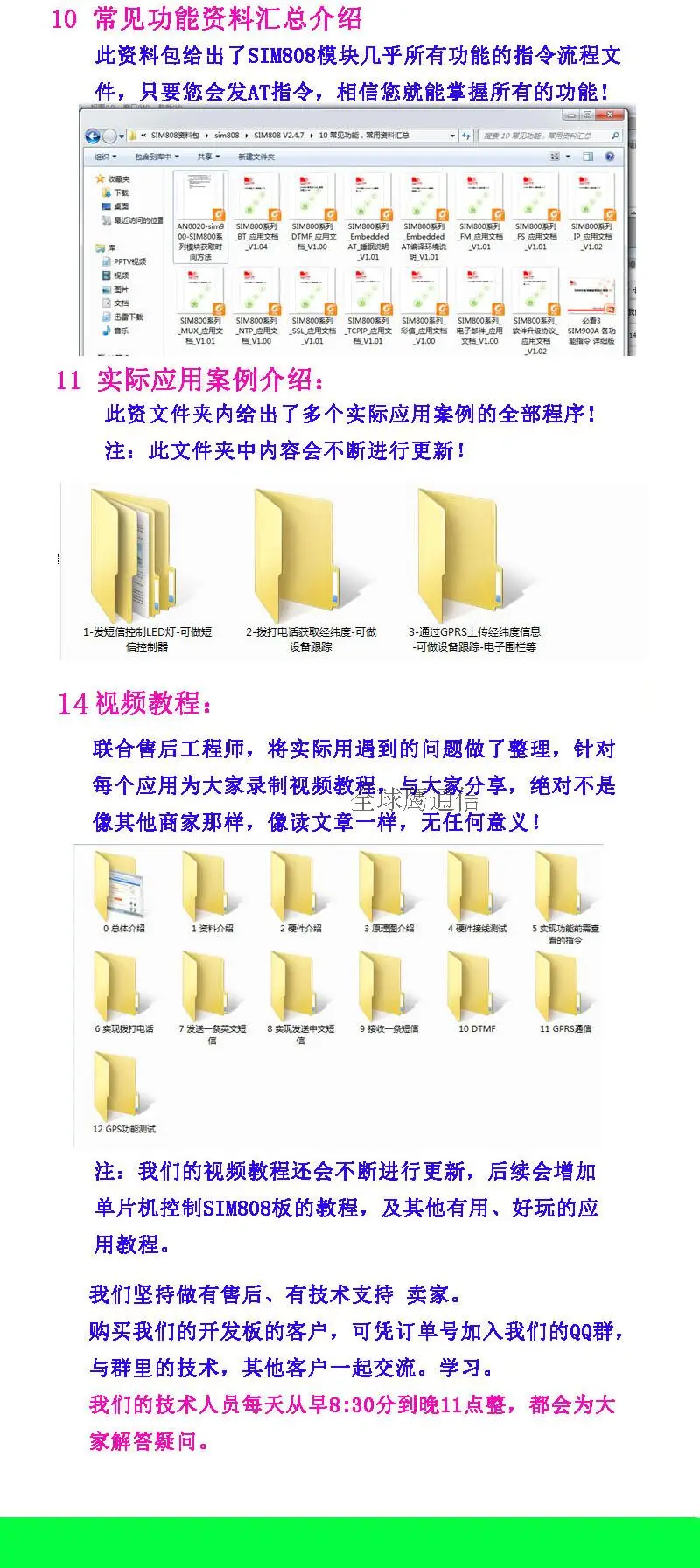

Два,UNV-SIM808 вспомогательная информация

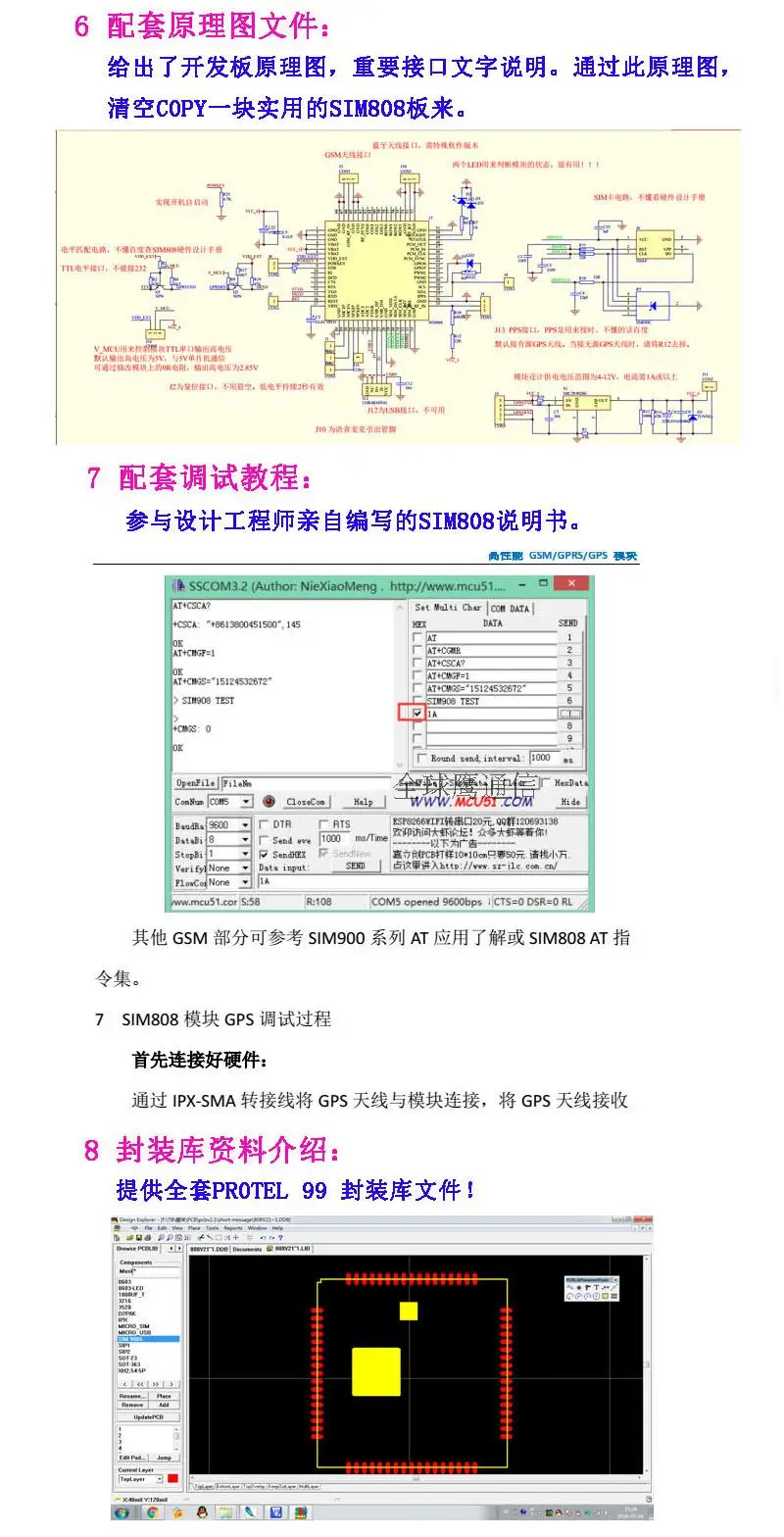

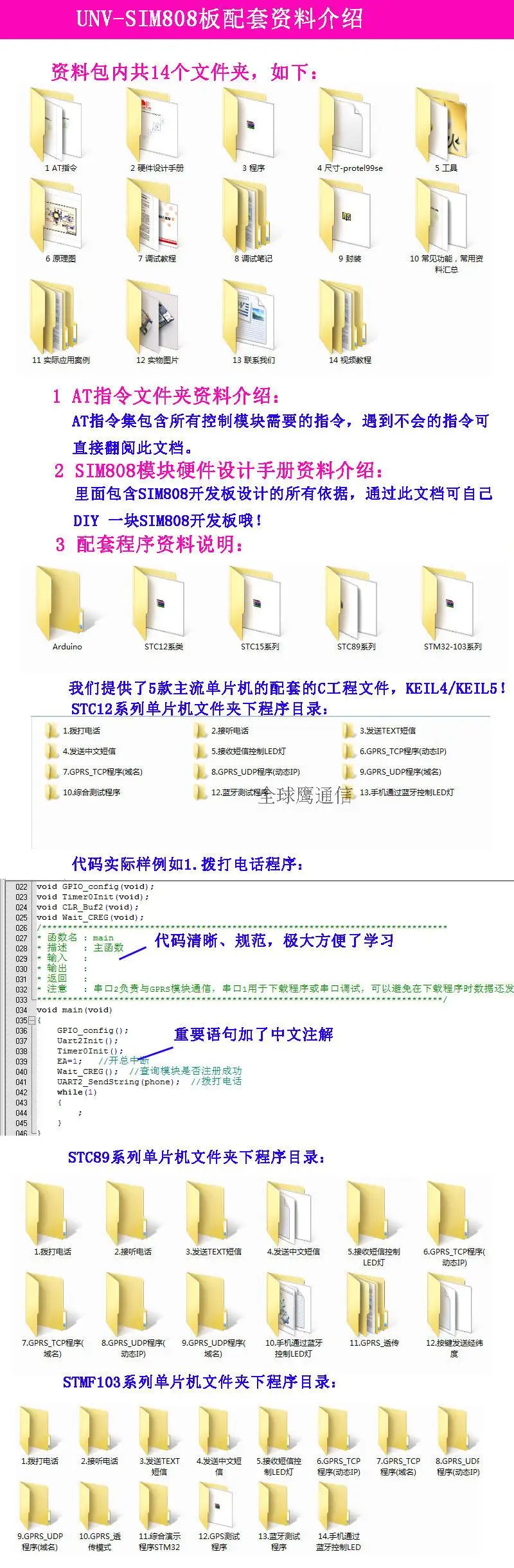

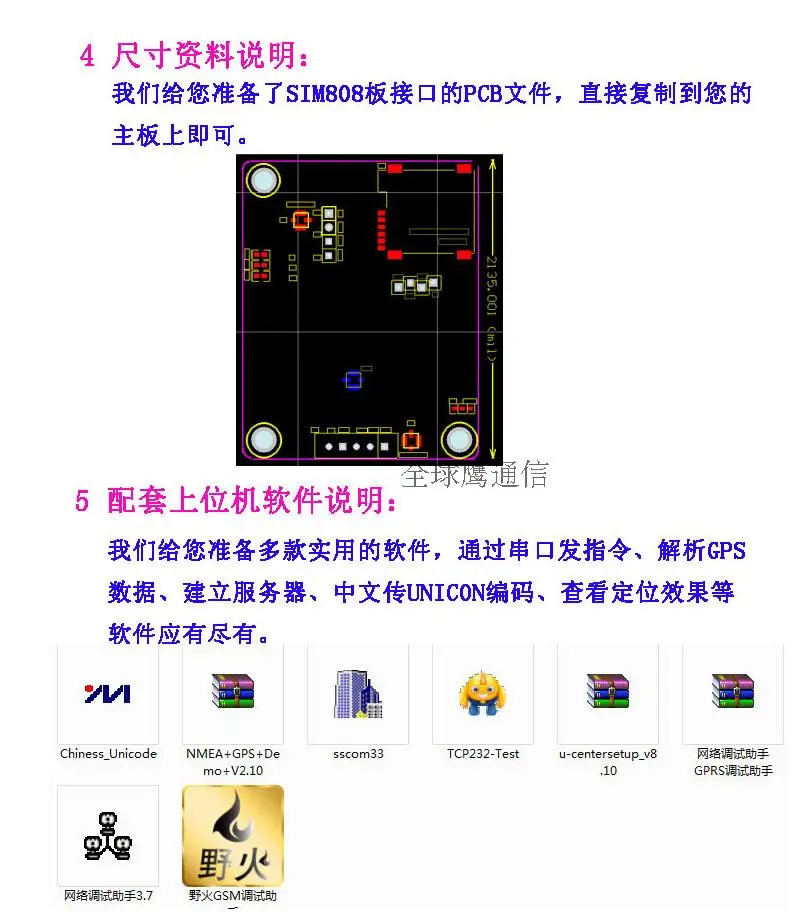

В-третьих, ДООН-SIM808 ресурсы Совета по развитию

Модуль SIM8085 В-18 в источник питания; Через модуль USB-TTL, может быть достигнут Модуль и компьютерная связь; Включает в себя мобильный телефон с литиевой батареей; Содержит 3 Светодиодный индикатор для легкого ввода в эксплуатацию; Включает держатель для карт MICRO SIM; Содержит последовательный порт TTL, совместимый с системой 2,85 в, 3,3 В, 5 В; Поддержка отправки и получения текстовых сообщений, данных телефона, GPRS, GPS, поддержка протокола HTTP, поддержка декодирования DTMF, поддержка MMS, поддержка записи,

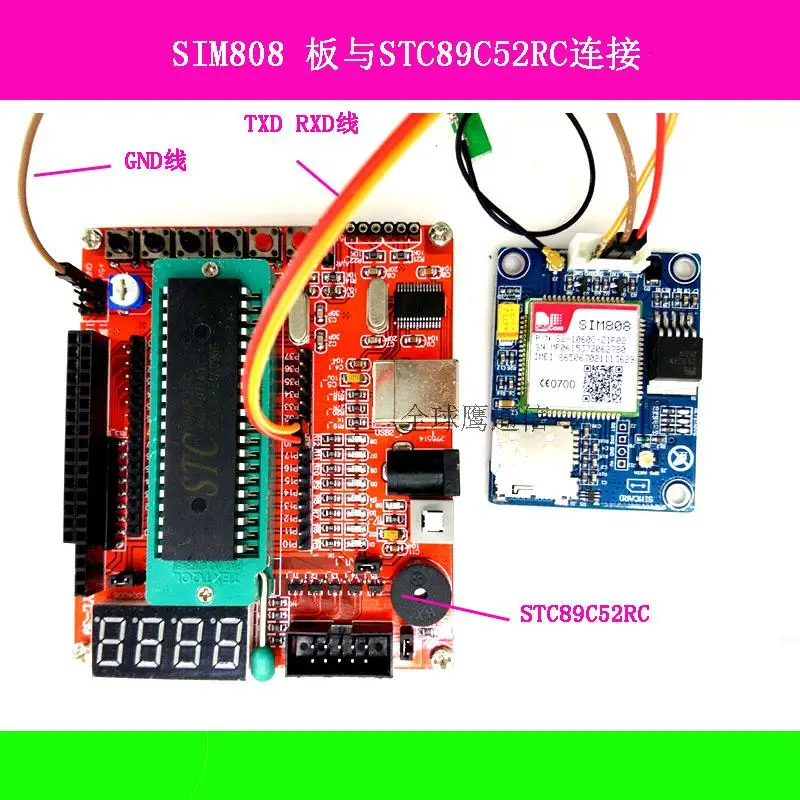

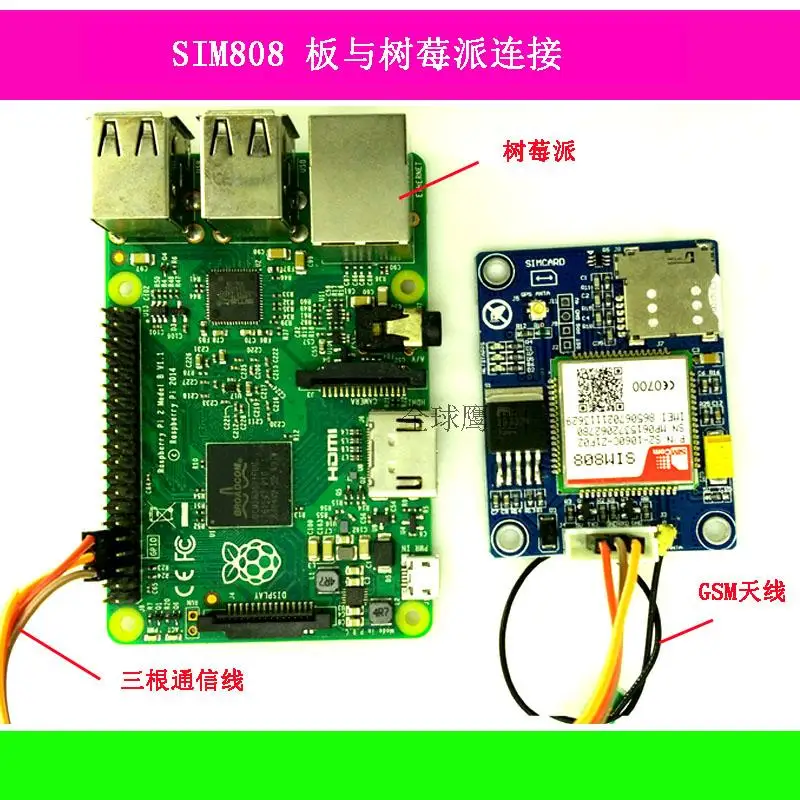

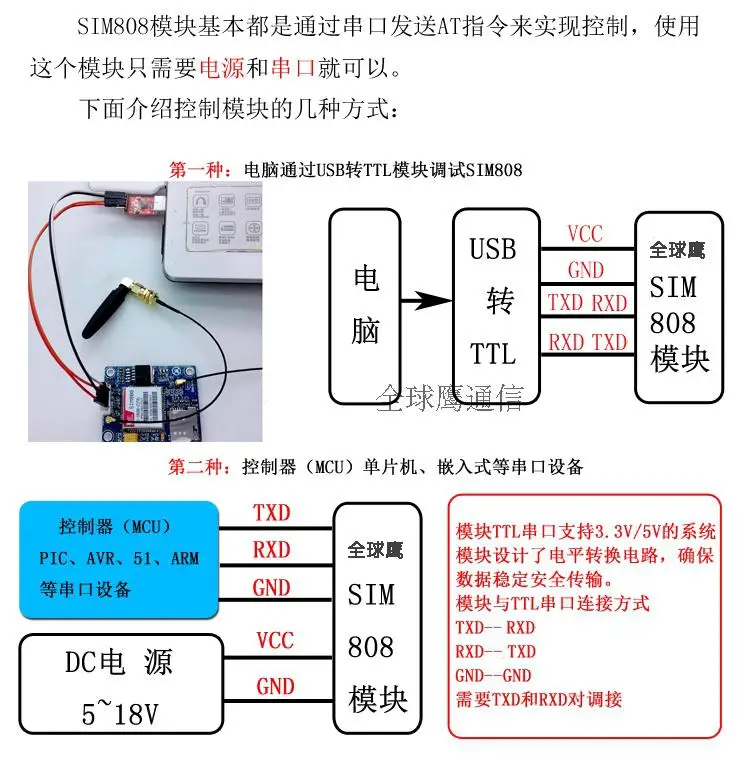

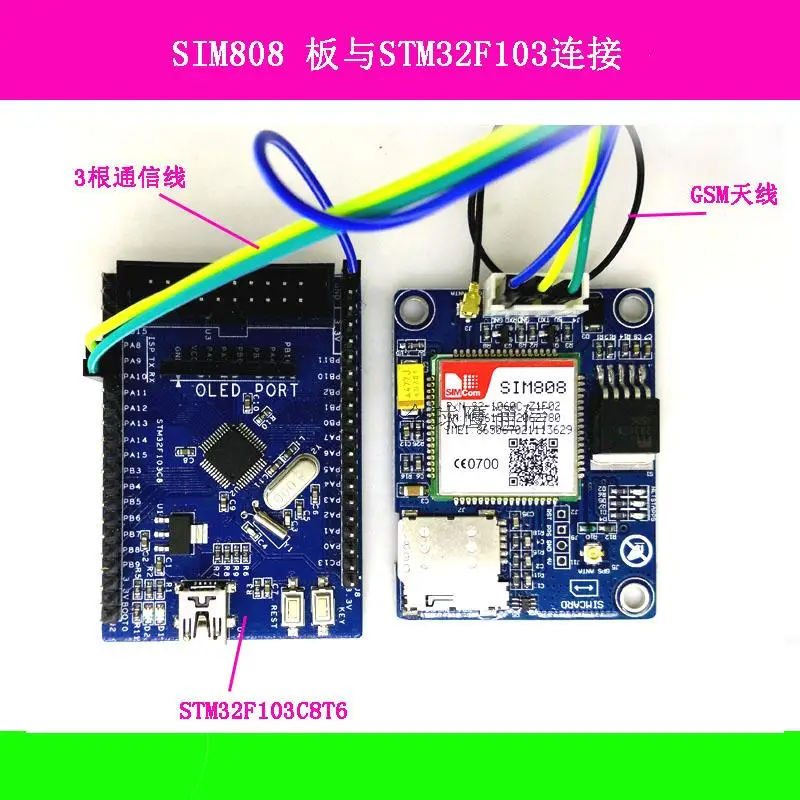

4. UNV-SIM808 и внешние системы

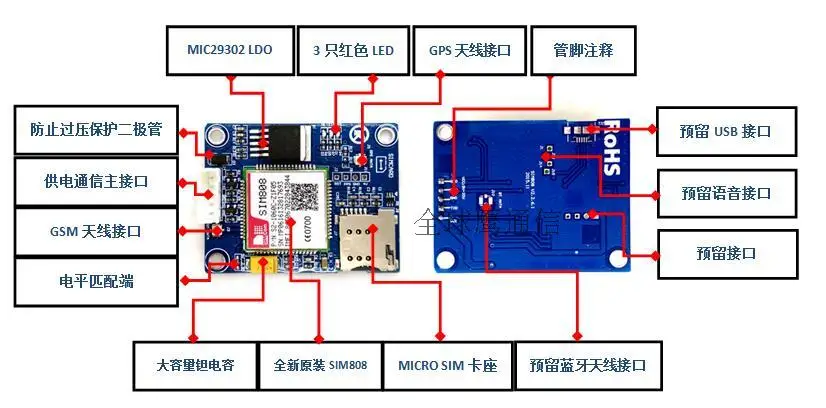

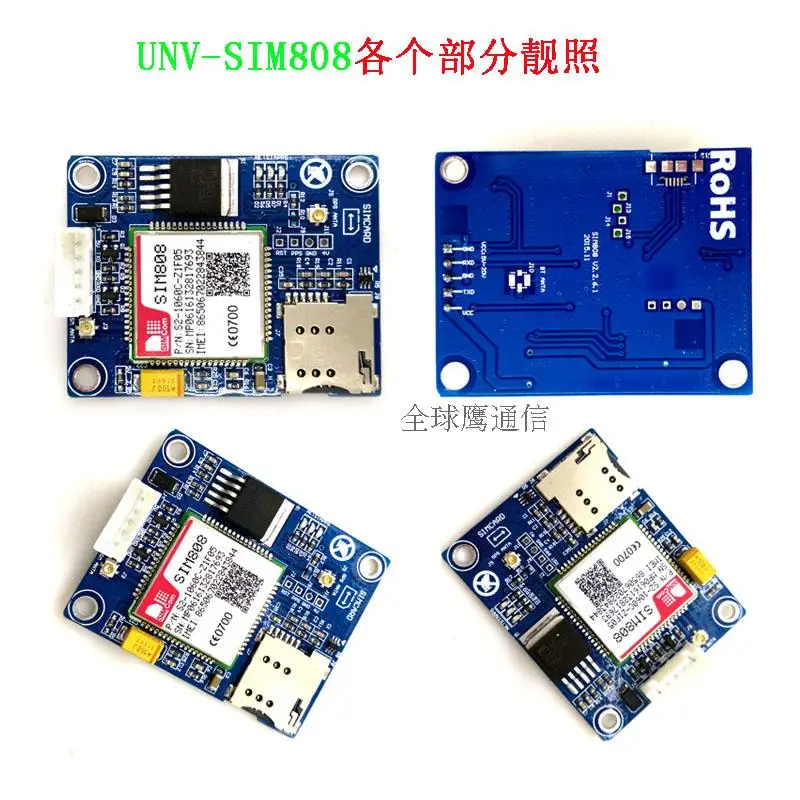

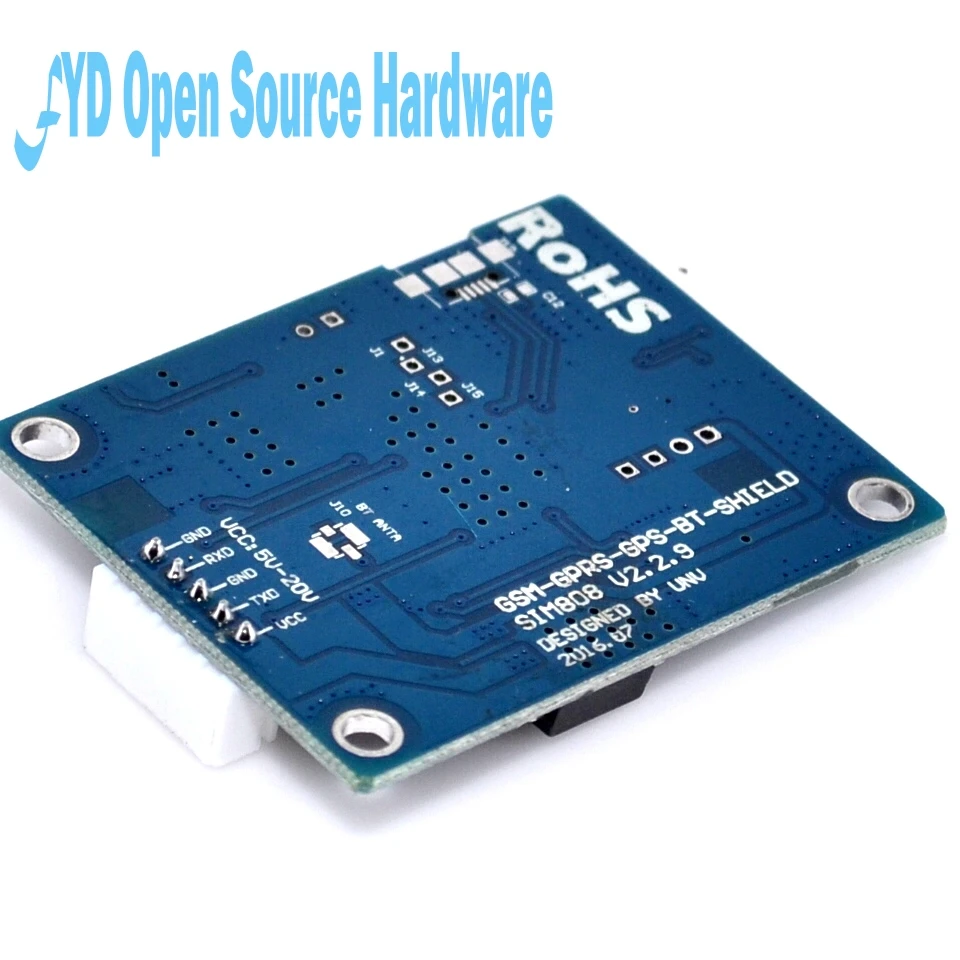

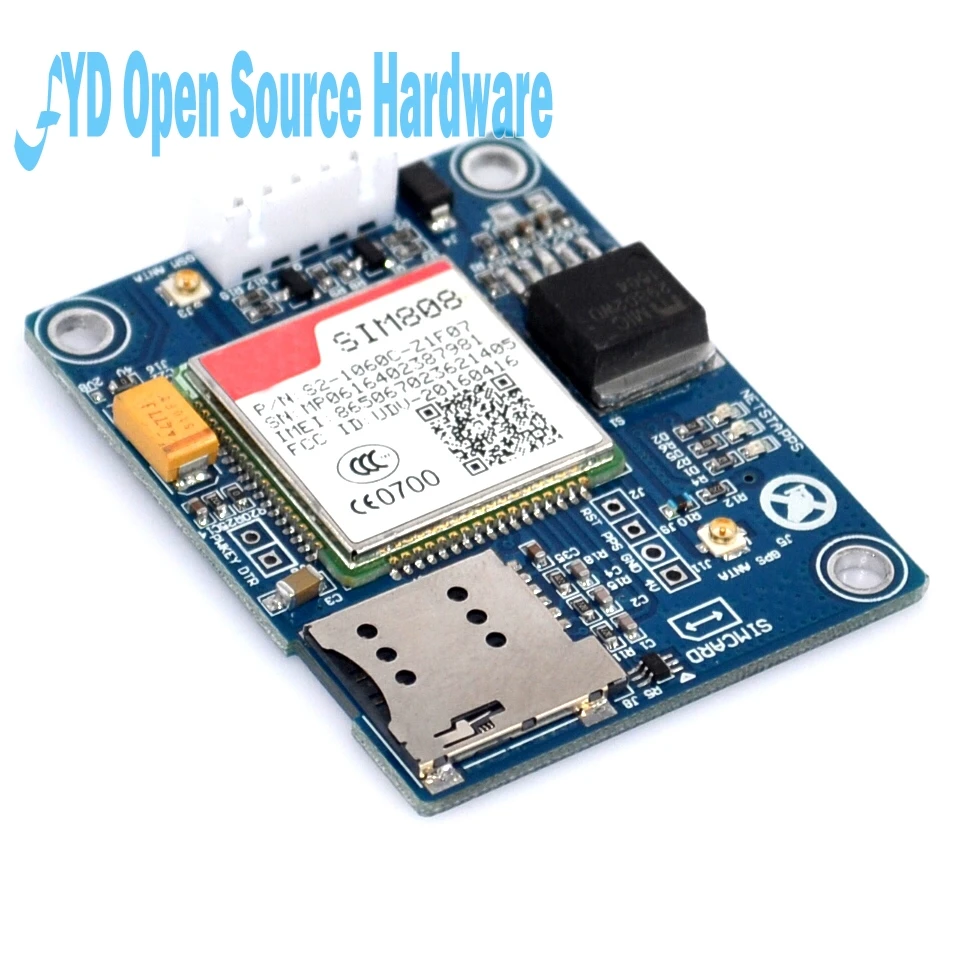

5, SIM808 модуль физического изображения



Шесть, UNV-SIM808 доставка
UNV808 макетная плата, материнская плата, список доставки:
1 UNV-SIM808 материнская плата
UNV808 комплект макетной платыСписок доставки:
1 UNV-SIM808 материнская плата

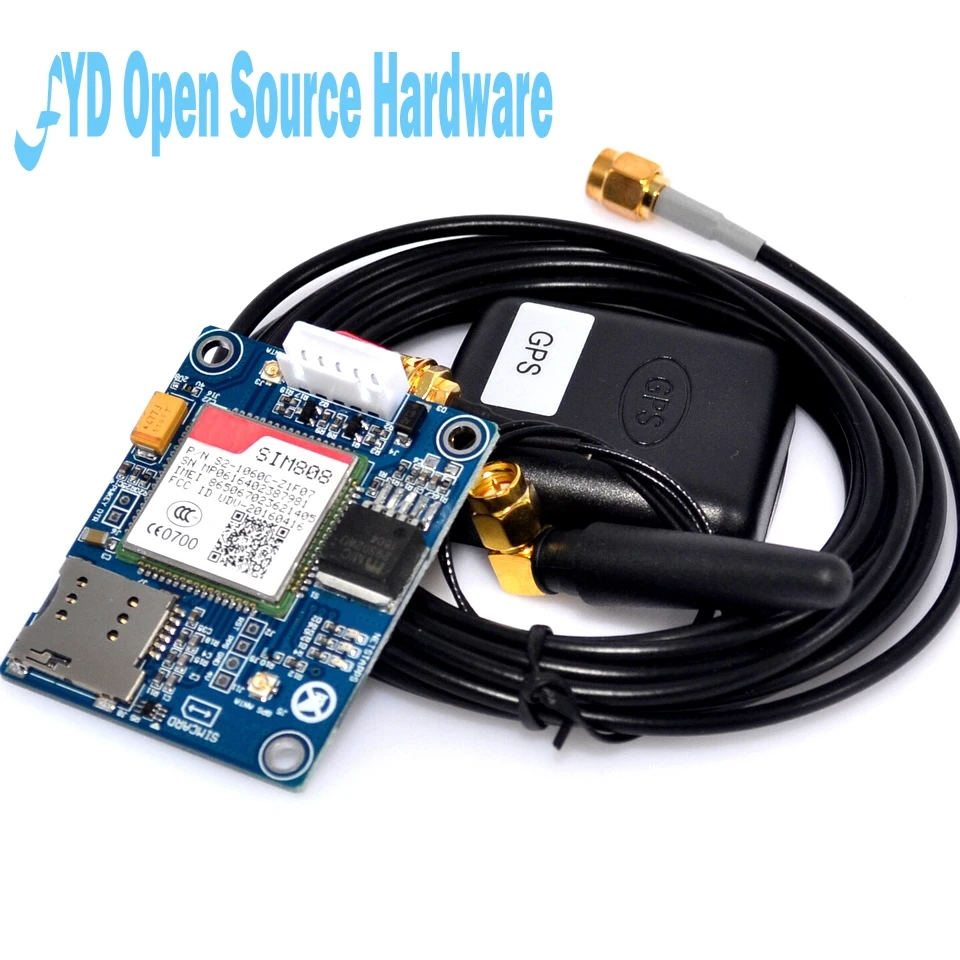

2 SMA резиновая ручка GSM антенна * 1
3 3 м Активная GPS антенна * 1
4 IPX-SMA удлинитель * 1
