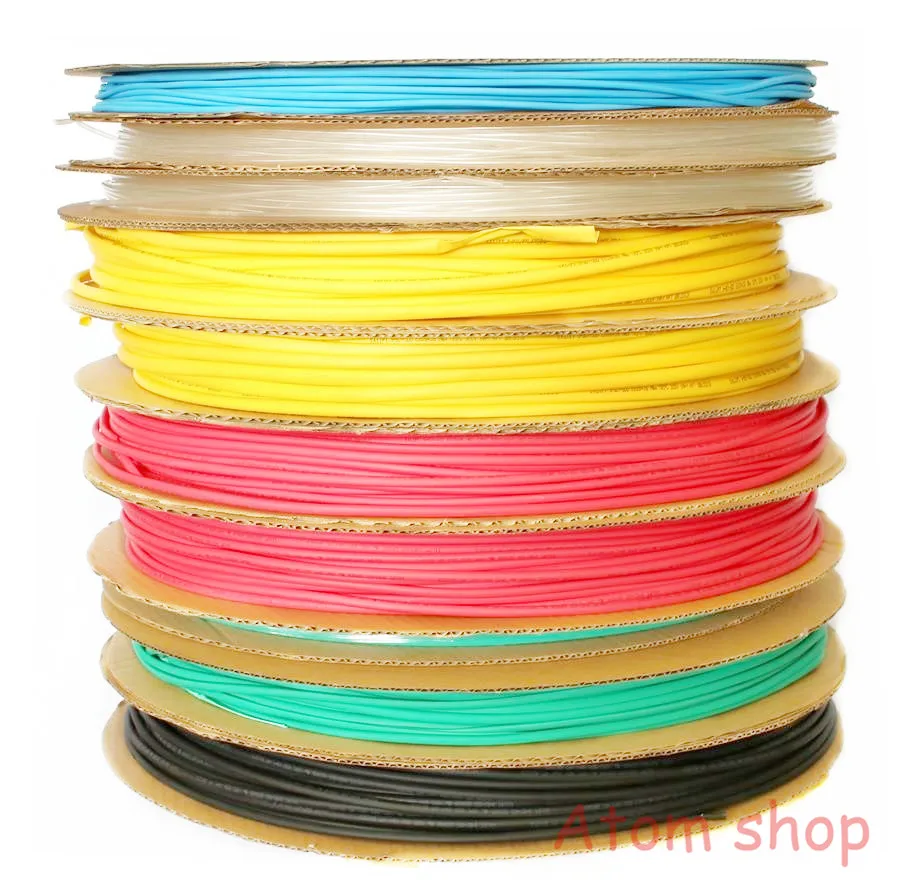

200 мрулон, термоусадочная трубка, 3,5 мм

Диаграматический чертеж и лист данныхЦветная термоусадочная трубка:

Лист данных Размер Перед садкой (мм) После сокращения (мм) Упаковка Диапазон использования Внутренний диаметр Толщина Внутренний диаметр Толщина М/рулон & Phi; 0,8 0,9 ± 0,2 0,20 ± 0,05 ≤ 0,40 0,33 ± 0,10 200 0,5 ~ 0,7 & Phi; 1,0 1,1 ± 0,2 0,20 ± 0,05 ≤ 0,50 0,33 ± 0,10 200 0,6 ~ 0,8 & Phi; 1,2 1,5 ± 0,2 0,20 ± 0,05 ≤ 0,65 0,36 ± 0,10 200 0,75 ~ 0,9 & Phi; 1,5 2,0 ± 0,2 0,20 ± 0,05 ≤ 0,85 0,36 ± 0,10 200 0,95 ~ 1,4 & Phi; 2,0 2,5 ± 0,2 0,25 ± 0,05 ≤ 1,00 0,45 ± 0,10 200 1,1 ~ 1,8 & Phi; 2,5 3,0 ± 0,2 0,25 ± 0,05 ≤ 1,30 0,45 ± 0,10 200 1,4 ~ 2,3 & Phi; 3,0 3,5 ± 0,2 0,25 ± 0,05 ≤ 1,50 0,45 ± 0,10 200 1,6 ~ 2,7 & Phi; 3,5 4,0 ± 0,2 0,25 ± 0,05 ≤ 1,80 0,45 ± 0,10 200 1,9 ~ 3,2 & Phi; 4,0 4,5 ± 0,2 0,25 ± 0,05 ≤ 2,00 0,45 ± 0,10 200 2,1 ~ 3,6 & Phi; 4,5 5,0 ± 0,2 0,30 ± 0,08 ≤ 2,30 0,56 ± 0,10 100 2,4 ~ 4,0 & Phi; 5,0 5,5 ± 0,2 0,30 ± 0,08 ≤ 2,50 0,56 ± 0,10 100 2,6 ~ 4,5 & Phi; 5,5 6,0 ± 0,2 0,30 ± 0,08 ≤ 2,75 0,56 ± 0,10 100 2,85 ~ 5,0 & Phi; 6,0 6,5 ± 0,2 0,30 ± 0,08 ≤ 3,00 0,56 ± 0,10 100 3,1 ~ 5,4 & Phi; 7 7,5 ± 0,3 0,30 ± 0,08 ≤ 3,50 0,56 ± 0,10 100 3,7 ~ 6,3 & Phi; 8 8,5 ± 0,3 0,30 ± 0,08 ≤ 4,00 0,56 ± 0,10 100 4,2 ~ 7,2 & Phi; 9 9,5 ± 0,3 0,30 ± 0,08 ≤ 4,50 0,56 ± 0,10 100 4,7 ~ 8,0 & Phi; 10 10,5 ± 0,3 0,30 ± 0,08 ≤ 5,00 0,56 ± 0,10 100 5,2 ~ 9,0 & Phi; 11 11,5 ± 0,3 0,30 ± 0,08 ≤ 5,50 0,56 ± 0,10 100 5,7 ~ 10 & Phi; 12 12,5 ± 0,3 0,30 ± 0,08 ≤ 6,00 0,56 ± 0,10 100 6,2 ~ 11 & Phi; 13 13,5 ± 0,3 0,35 ± 0,10 ≤ 6,50 0,69 ± 0,10 100 6,7 ~ 12 & Phi; 14 14,5 ± 0,3 0,35 ± 0,10 ≤ 7,00 0,69 ± 0,10 100 7,3 ~ 13 & Phi; 15 15,5 ± 0,4 0,35 ± 0,10 ≤ 7,50 0,69 ± 0,10 100 7,8 ~ 14 & Phi; 16 16,5 ± 0,4 0,35 ± 0,10 ≤ 8,00 0,69 ± 0,10 100 8,3 ~ 15 & Phi; 17 17,5 ± 0,4 0,35 ± 0,10 ≤ 8,50 0,69 ± 0,10 100 8,8 ~ 16 & Phi; 18 19,0 ± 0,5 0,35 ± 0,10 ≤ 9,00 0,69 ± 0,10 100 9,3 ~ 17 & Phi; 20 22,0 ± 0,5 0,4 ± 0,12 ≤ 10,0 0,83 ± 0,15 100 10,4 ~ 19
