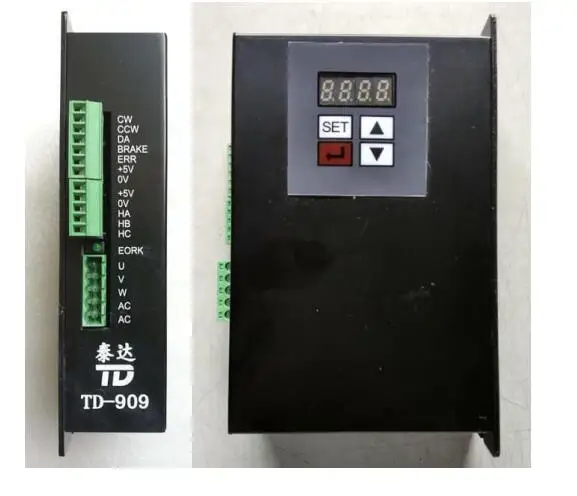

1 шт./лот BLDC драйвер двигателя 110V-220VAC 1000 Вт бесщеточный DC контроллер двигателя TD-909 для бесщеточного DC мотор с датчиком Холла
Примечание: Эта ссылка включает в себя цифровой дисплей, вы можете установить нужную скорость на тахометре.
Этот драйвер подходит для 3 фазный мотор bldc с мощность менее 1000 Вт.
Драйвер TD-909 использует высокопроизводительный специальный бесщеточный чип драйвера постоянного тока в США, который подходит для вождения небольшого и среднего размера
Почистите двигатель постоянного тока. Благодаря новой технологии PWM двигатель работает на высокой скорости, низкой вибрации, низком уровне шума и плавной работе.
1. Особенности
1.1 Источник питания переменного напряжения 110VAC-220VAC (Примечание: При заказе, пожалуйста, запишите напряжение источника питания, мы отрегулируем параметры, подходящие для вас перед отправкой.)
1,2 Частота ШИМ не менее 12 кГц.
1,3 ток привода до 8 А. Также может быть спроектирован в соответствии с требованиями пользователя.
1,4 размеры: 175*105*40.
1.5 Вес: 1,18 кг.
1.6 скоростей управления замкнутыми петлями. Как правило, перед отправкой с завода устанавливается петля. Пользователь может потребовать установить максимальную скорость замкнутого цикла. Пользователи также могут иметь
Измените максимальную скорость замкнутого контура. Изменение скорости замкнутого цикла должно быть обработано профессионалом.
Способ работы: отключите питание, откройте крышку и найдите 1,3,5,9 поле перемычки. Если вам нужен максимум 5000 об/мин, 5 футов перемычки
Короткое поле. Если вам нужно максимум 4000 оборотов в минуту, вам нужно короткое поле перемычки 1,3. Метод расчета: поле перемычки коротко, а затем умножено на 1000.
Это максимальная скорость замкнутого контура. Управляя терминалом DA от 0 В до 5 В, вы можете контролировать скорость замкнутого цикла от 0 до максимальной скорости.
2. Описание штифта
2,1 110VAC-220VAC терминал AC вход или Внешний DC источник питания.
2,2 U терминал является двигателем U фазы.
2,3 V мотор в фазы.
2,4 W терминал-это двигатель W фазы.
2,5 + 5V терминал элемент Холла источника питания, что обеспечивается драйвер.
2,6 GND терминал Холла элемент питания отрицательный терминал, ie 0V.
2,7 зал А-фазовый элемент зала.
2,8 зал B-фазовый элемент зала.
2,9 HALL C-это элемент C-phase Hall.
2,10 CW terminal-это передний запуск, включающий конец двигателя. Активный низкий.
2,11 CCW терминал является двигателем обратного хода включить терминал. Активный низкий.
2,12 AD терминал-это терминал управления скоростью двигателя, а диапазон напряжения-0-5 В.
2,13 терминал CLK (Hz)-это Выходная частота холла.
3. Настройки параметров
Мощность на дисплее «A---BB», A = 1 означает работу с двигателем холла. BB представляет количество бесщеточных этапов двигателя. Отображается примерно через 1 секунду
Значение скорости запуска.
3.1 пресс-набор в первый раз, отображается «--- BB», BB-это номер серии бесщеточных двигателей, нажмите кнопки вверх и вниз, чтобы выбрать бесщеточный двигатель.
Такое же количество уровней.
3.2 нажатия во второй раз для отображения E x.x, что означает, что бесщеточный двигатель ускоряет работу.
3.3 нажмите кнопку SET в третий раз, чтобы отобразить L. Нажмите кнопки вверх и вниз, чтобы отобразить «0» и «1». "0" означает "открытая Петля". "1" означает замкнутую петлю.
3,4 настройка параметров замкнутого цикла:
Пресс-набор: «xxxx» отображается, чтобы указать максимальную скорость замкнутой петли.
Пресс-набор: дисплей «P xx» от 1 до 99.
Набор пресс: дисплей "I xx" в диапазоне от 1 до 60.
Клавиша набора: дисплей «d xx» в диапазоне от 0 до 10.
Общая настройка параметров замкнутого цикла P значение больше, чем значение I.
Нажмите клавишу ввода для сохранения данных.
4. Отображение неисправностей
Аварийный индикатор неисправности привода
4,1 "Err 3" показывает перегрузки по току.
4,2 "Err 5" показывает, что поток заблокирован.
4,3 "Err 6", похоже, указывает на то, что есть проблема с залом или что двигатель U, V, W отключен.
4,4 "Err 2" указывает на потерю фаз холла.
4,5 "Err 4" показывает, что режим Холла работает и линия Холла не подключена.
5. Электрические характеристики (Tj = 25 °C)
5.1 источник питания AC напряжение 110VAC-220VAC или DC напряжение менее 350VDC.
5.2 выхода максимальный ток 8А. Также может быть спроектирован в соответствии с требованиями пользователя.
5,3 сопротивление изоляции больше чем 500MΩ.
6. Использование окружающей среды и параметров
6,1 метод охлаждения; Естественное охлаждение или принудительное воздушное охлаждение.
6.2 использование окружающей среды; Старайтесь избегать пыли и коррозионных газов.
6.3 температуры; 0 °C - + 50 °C.
6,4 влажность; 40-89% относительной влажности.
Источник питания:
Источник питания AC напряжение 110VAC-220VAC или DC напряжение менее 350VDC может работать нормально.
Внимание: Подключите все провода и отрегулируйте без питания, не Переворачивайте провод. Или драйвер может быть сломан.
Схема подключения:

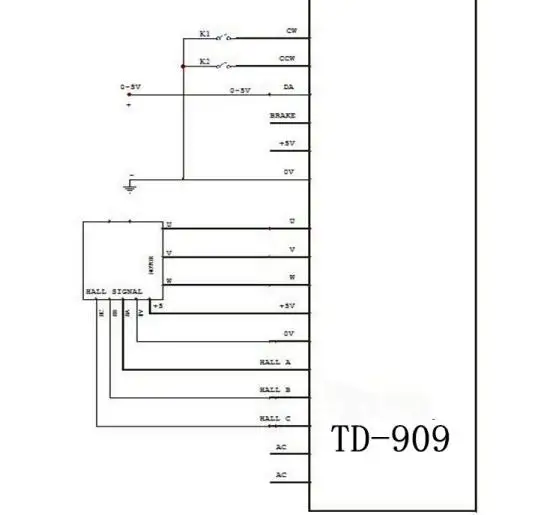

Подключение драйвера:

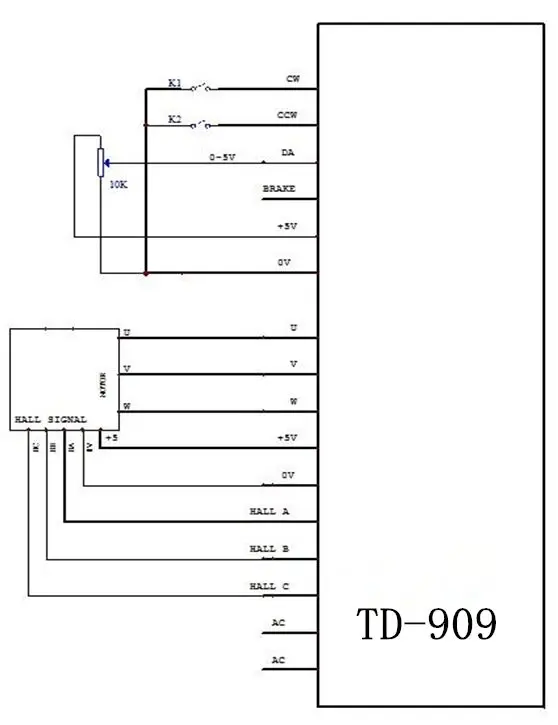

Регулировка скорости с помощью подключения потенциометра:
Размеры:
Если у вас возникнут какие-либо проблемы во время эксплуатации, свяжитесь с нами для получения более подробной информации!Упаковка:
1 шт. WS-2209 BLDC драйвер двигателя
1 шт. Тахометр
