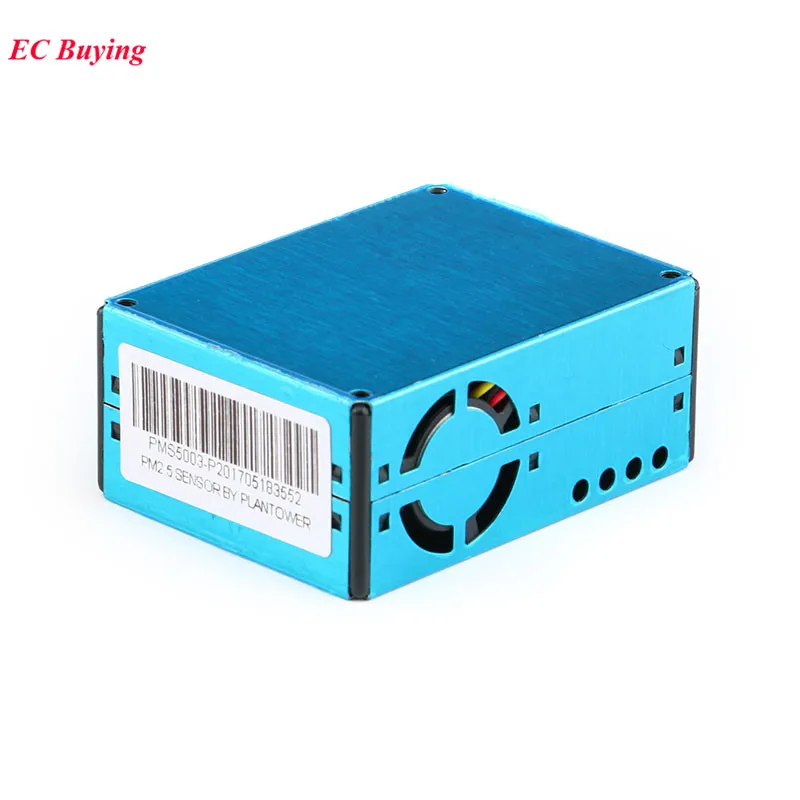

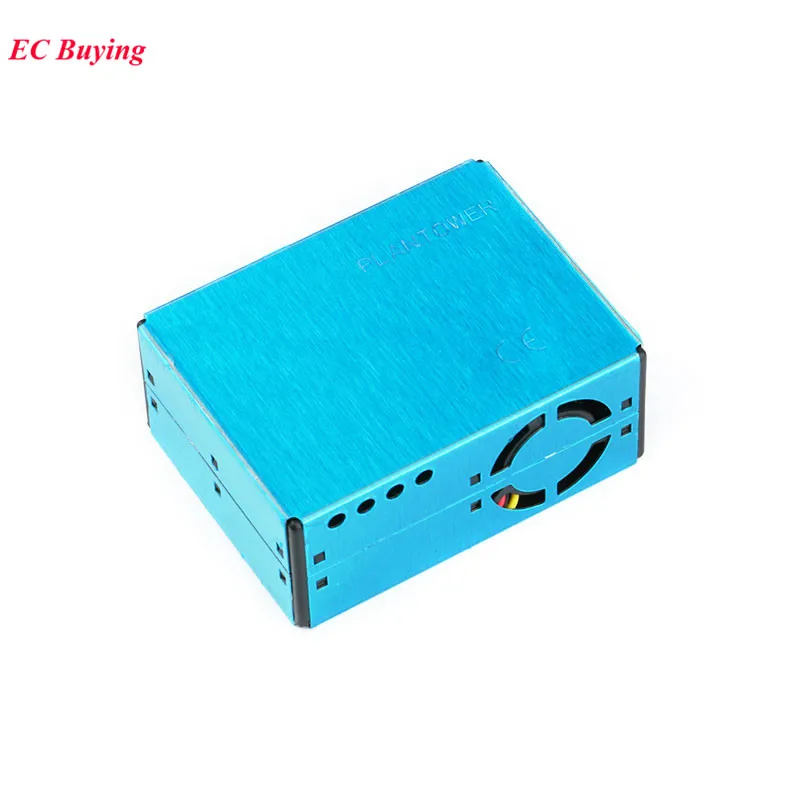

PMS5003 PMS5003T PM2.5 лазерный датчик частиц газа пыли Высокоточный цифровой очиститель воздуха электронный DIY

Принцип лазерного рассеяния для достижения точного измерения

Сигнал тревоги с нулевой погрешностью

Ответ в режиме реального времени и поддержка непрерывного приобретения

Минимальный размер частиц 0,3 мкм

Новая патентная структура, шесть полный спектр экранирования, анти-помех производительность сильнее

Направление на входе является необязательным, использование широкого круга пользователей без необходимости в дизайне воздуховодов

Примечание.

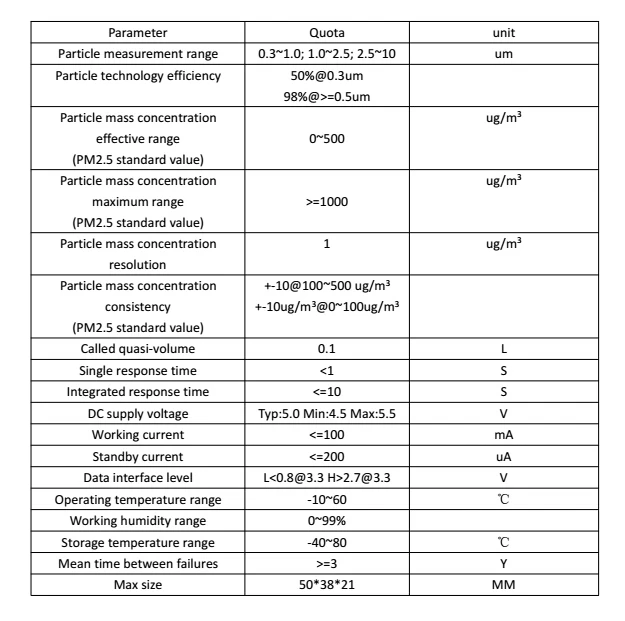

1) максимальный диапазон относится к датчику, чтобы гарантировать, что стандартное значение PM2.5 максимального выходного значения не менее 1000 микрограмм/куб. М. 1000 микрограмм/л кубических метров выше измеренного предмета.

2) данные о консистенции концентрации частиц для протокола связи в данных 2 (см. Приложение A) для измерения условий окружающей среды 20 градусов Цельсия, влажности 50%.

Вывод результата

Основной выходной-масса на единицу объема частиц и количества частиц, в том числе количество частиц на единицу объема 0,1 литров, весовой концентрации в единицах мкг/кубический метр

Выход делится на активный выход и пассивный выход. После включения питания, состояние по умолчанию является активным выходом: датчик возьмет хост, чтобы отправить данные бега, интервал времени составляет 200 ~ 800 мс, чем выше концентрация частиц в воздухе, тем короче интервал времени. Активный выход делится на два режима: плавный режим и быстрый режим. При небольшом изменении концентрации частиц в воздухе выход датчика является плавным режимом: один и тот же набор значений выводится каждые три раза, И фактические данные около 2s с новым сроком. Когда концентрация частиц в воздухе сильно меняется, выход датчика автоматически переключается в быстрый режим, каждый выход является новым значением, фактический цикл обновления данных 200 ~ 800 мс.

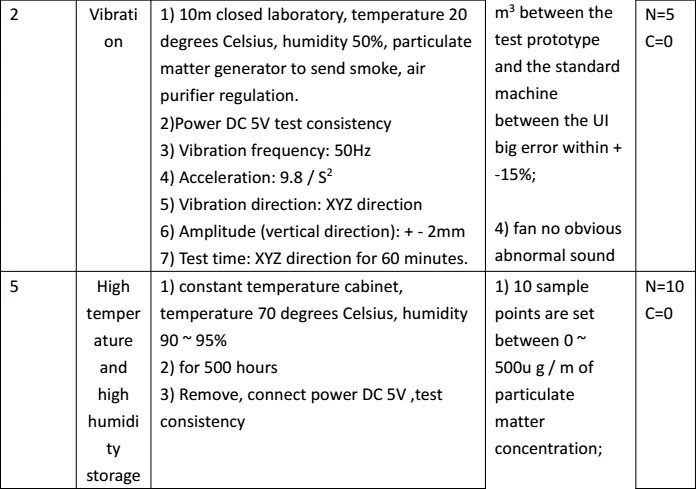

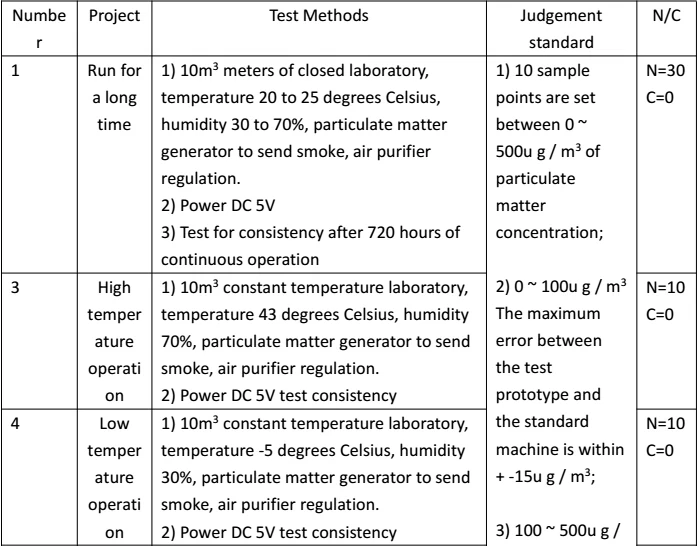

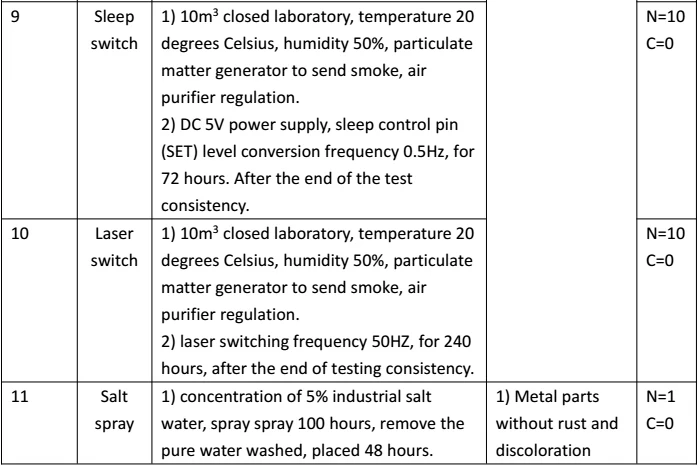

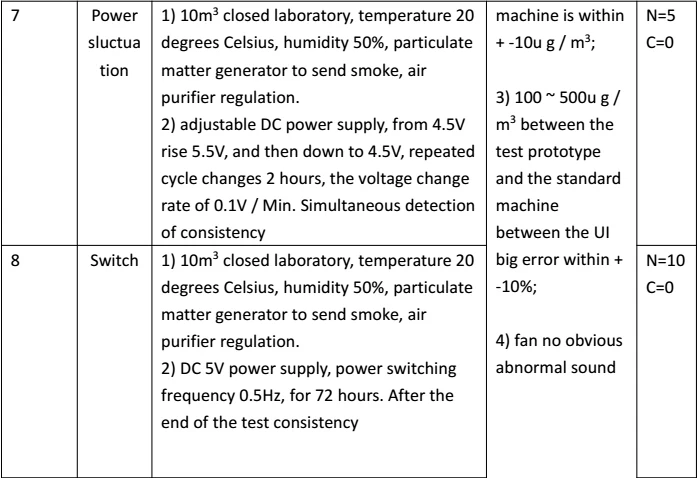

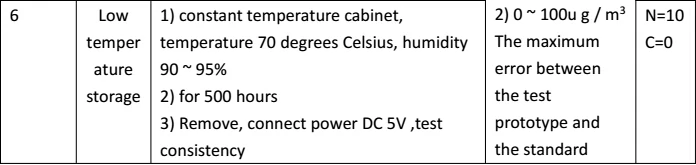

Проверка надежности

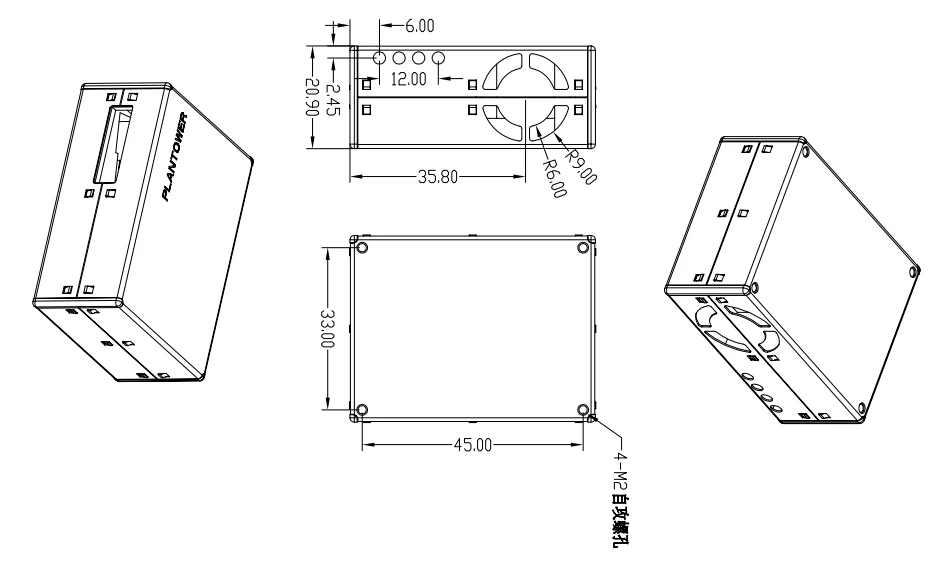

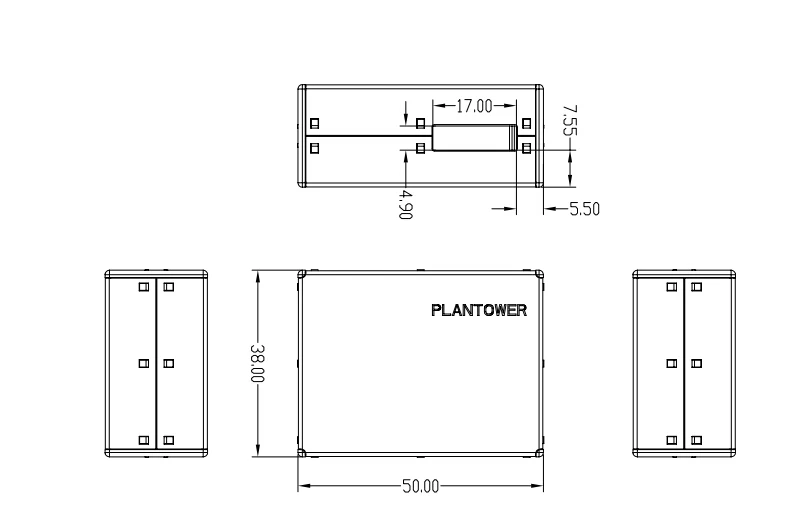

Размер (мм)

Меры предосторожности при установке

1) металлический чехол подключен к внутреннему источнику питания. Будьте осторожны, чтобы не подключаться к другим внешним панелям или шасси.

2) на входе и выходе воздуха, где плоскость близко к стене машины пользователя и снаружи пор, подключенных к лучшей установке, например, не может быть достигнуто, выход около 2 см без укрытия. Между входом воздуха и выходом должна быть структура разделения воздуха, чтобы избежать потока воздуха внутри пользователя от выхода непосредственно обратно к входу воздуха.

3) внутренняя стенка машины пользователя не должна быть меньше размера впускного отверстия.

4) при нанесении на очиститель старайтесь избегать размещения датчика непосредственно в собственном воздуховоде очистителя. Если это неизбежно, установите отдельное структурное пространство и поместите датчик таким же образом, как и изоляция воздуховода очистителя.

5) Применение с помощью очистителя или фиксированного оборудования обнаружения, Положение датчика должно быть выше, чем заземление 20 см или более. В противном случае могут быть рядом с землей крупные частицы пыли и даже загрязнение поплавком, вызванное сопротивлением намотке вентилятора.

6) датчики, используемые в наружном стационарном оборудовании, для пыльных бурь, дождя и снега и защиты Yang catkins, должны быть завершены оборудованием.

7) датчик является составной частью, и пользователь не будет разбирать его, включая металлические экраны, чтобы предотвратить необратимые повреждения.

8) нижняя часть датчика фиксируется с 2 мм резьбовым винтом, винт в оболочке не должен быть больше 5 мм.
