20MP 60fps SONY IMX183 1 дюймовый сенсор USB3.0 цветная цифровая камера микроскопа

IMX183 микроскоп с высокой частотой кадров max 60fps с высоким разрешением 20MP USB3.0 камера с 1 дюймовым датчиком Sony

Цветной КМОП-сенсор SONY Exmor IMX183, размер сенсора: 1 дюйм с интерфейсом USB3.0;

Переключатель глубины в режиме реального времени 8/12 бит;

Высокая чувствительность до 462мв (IMX183 C)

Сверхнизкий уровень шума и малое энергопотребление за счет использования столбца-параллельного преобразования A/D;

Разрешение оборудования 20 МП

Стандартная камера C-Mount;

Встроенный корпус из цинкового алюминиевого сплава;

Интерфейс USB3.0 5 Гбит/с обеспечивающий высокую частоту кадров, max frame 60fps под разрешением 1824x1216; С улучшенным приложением для обработки видео и изображений RisingView

Описание товара Камера микроскопа E3ISPM/ 20MP в качестве устройства для сбора изображений используется КМОП-датчик SONY Exmor, а в качестве интерфейса передачи данных используется USB3.0. E3ISPM/ 20MP Аппаратное Разрешение камеры 20MP и поставляется с интегрированным компактным корпусом из цинкового алюминиевого сплава. E3ISPM/ 20MP поставляется с улучшенным приложением для обработки видео и изображений RisingView; E3ISPM/ 20MP может широко использоваться в яркой светосветильник среде и микроскопе захват и анализ изображений с более высокой частотой кадров.

Номер товара Датчик и размер (мм) Пиксель (мкм) Чувствительность G FPS/разрешение Биннинг Экспозиция Темный сигнал E3ISPM 20 МП 20MP/IMX183(C) 2.4x2.4 462мв с 1/30 с 15 @ 5440x3648 1x1 0,1 мс ~ 15 с 1 дюйм (13,06x8,76) 0,21 мВ с 1/30 с 50 @ 2736x1824 2 х2 60 @ 1824x1216 3x3

E3ISPM 20MP is Цветная камера

Другая конфигурация оборудования

Спектральный диапазон

380-650 нм (с ИК-фильтром)

Баланс белого

Баланс белого ROI/ручная регулировка темп-оттенка

Техника цветопередачи

Ультратонкий цветной двигатель

Система записи

Фотография и кино

Система охлаждения *

Натуральный

Рабочая среда

Рабочая температура

-10с-50с

Температура хранения

-20с-60с

Рабочая влажность

30 -- 80% RH

Влажность при хранении

10-60% RH

Питание

DC 5V через ПК USB порт

Программная среда

Операционная система

Поддержка Microsoft Windows XP / Vista / 7 /8 (32 и 64 бит)

OS X (Mac OS X), Linux (Примечание: RisingView для MAC и Linux-простая версия без измерения и функции обработки изображений)

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или выше

Память: 2 Гб или более

Порт USB: высокоскоростной порт USB 2,0

Дисплей: 17 "или больше

CD-ROM

Установите 1-дюймовый датчик SONY Exmore IMX183 Большой размер датчика, высокая чувствительность, высокий динамический диапазон, высокое разрешение

Частота кадров при полном разрешении (5440x3648): 15fps

SONY Exmor COMS сенсор

1) низкий уровень шума и высокая чувствительность

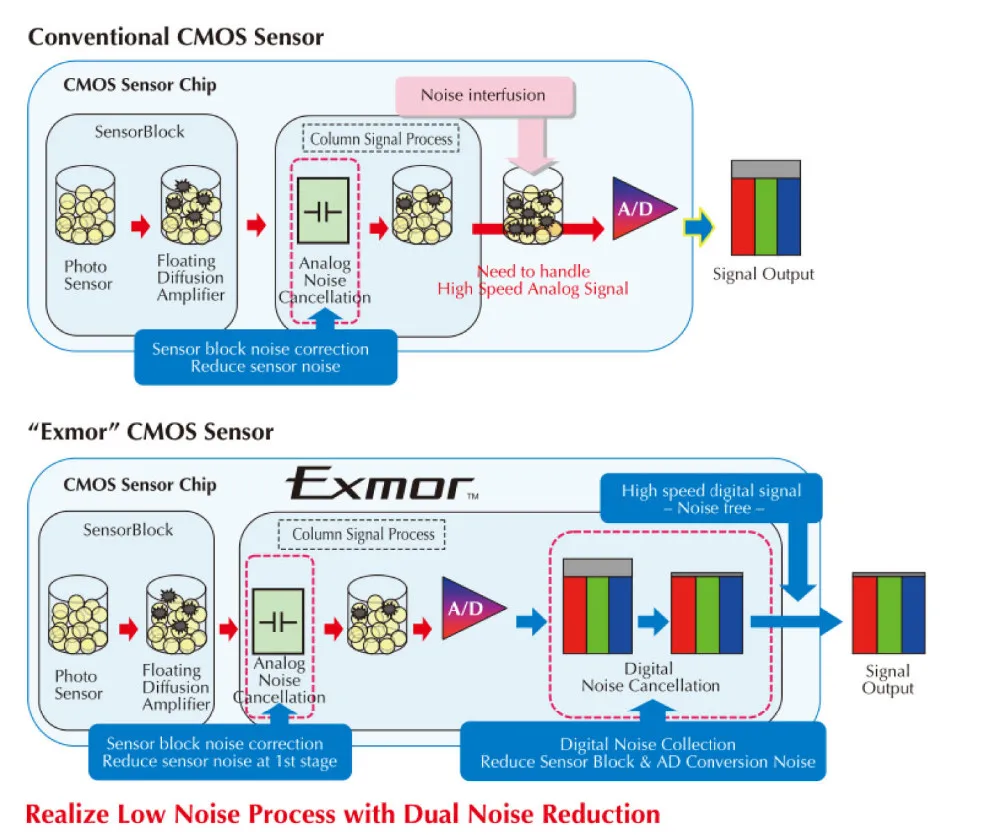

1. Как видно из приведенной выше схемы, датчик «Exmor» имеет 2 способа снижения уровня шума Включая Аналоговое шумоподавление и цифровое шумоподавление, в то время как традиционный имеет Только Аналоговое шумоподавление.

2. Даже самое маленькое количество сигнального шума может оказывать негативное влияние на фото. Шум есть Введено в изображение, если в кремнии, из которого сделан пиксель, присутствуют дефекты. За счет минимизации возникновения дефектов и загрязнений, а также за счет экранирования участков, которые Уязвимы к дефектам, Sony снизила количество шума, которое может быть возможно в других Датчики.

3. Повышенная чувствительность сенсора CMOS от Sony за счет модификации транзисторного массива и компоновки, И делая фотодиод максимально большим и создавая систему, которая увеличивает Точность светильник, который направляется на фотодиод.

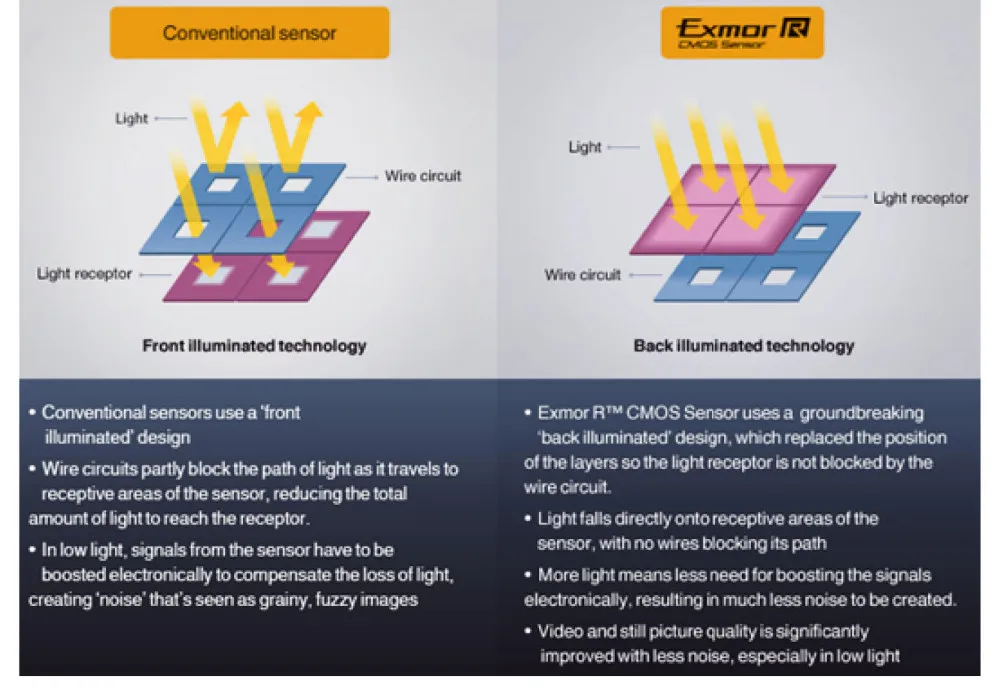

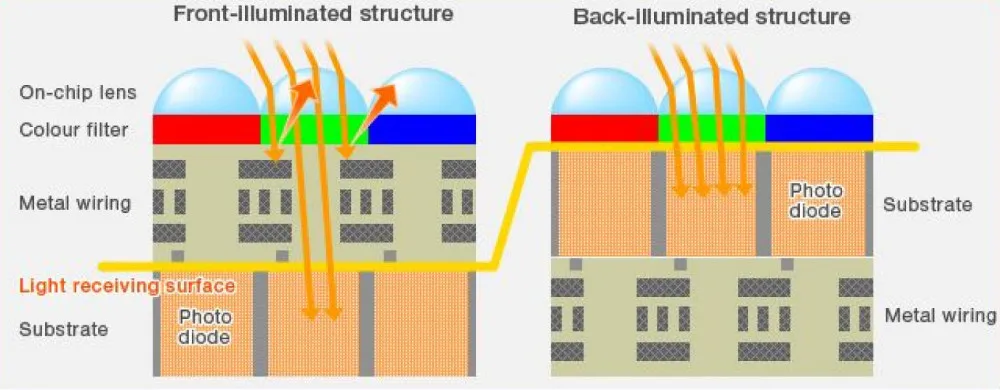

2) обратная подсветка, высокая чувствительность и отсутствие дефектов, связанных с CRA («Exmor R»)

Sony дополнительно улучшила возможности CMOS-датчика, развив заднюю подсветку Структура, с целью создания камеры, способной делать исключительные фотографии даже по Свеча. "Exmor R" примерно в два раза более чувствителен, чем обычная Передняя подсветка CMOS-датчик, а также с низким уровнем шума. В CMOS-сенсоре с задней подсветкой свет направляется На силиконовую подложку сзади, позволяющую светильник с уровнем эффективности не Возможна с обычными фронтально-подсвечиваемыми пиксельными конструкциями. Фотографы теперь могут создать Плавные, высококачественные изображения в условиях низсветильник ности, включая ночные сцены.

Проблема, связанная с CRA (Фон не однородный), больше не существует.

3) Высокая скорость кадра Ключ к повышенной скорости можно найти в параллельный сигнал обработке. CMOS-датчики имеют Аналогово-цифровые (A/D) схемы преобразования аналоговых пиксельных сигналов в цифровые сигналы. Скорость Увеличивается за счет размещения тысяч этих схем в горизонтальном массиве и позволяя им Работайте одновременно. Схемы преобразования A/D, используемые в CMOS-датчиках Sony, имеют важное значение Характеристик, в том числе уменьшенных размеров Аналоговых цепей, в которых создаются шумы, и Автоматическое шумоподавление. Эта конструкция цепи позволяет сочетать шумоподавление с Повышенная скорость. Новейшие датчики Sony могут поддерживать высокую скорость кадра и USB3.0 могут помочь ему достичь их Лучшая производительность. Это причина, по которой RisingTech разрабатывает новые камеры на базе USB3.0. Кроме того, USB3.0 помогает камере передавать видео на 12/14 бит.

4) глобальный затвор (некоторые датчики) Обычные CMOS используют поворотный затвор, а CCD используют Глобальный затвор. Теперь некоторые Sony Датчики Exmor и Exmor R используют Глобальный затвор, который делает CMOS-датчик больше похожим на CCD, Такие как IMX174, IMX302.

5) хорошая непрерывность В ближайшее время Sony будет развивать и обеспечивать лучшие датчики, и это обогатит RisingTech E3 И семейные товары G3.

Интерфейс USB3.0 5 Гбит/с обеспечивает высокую частоту кадров

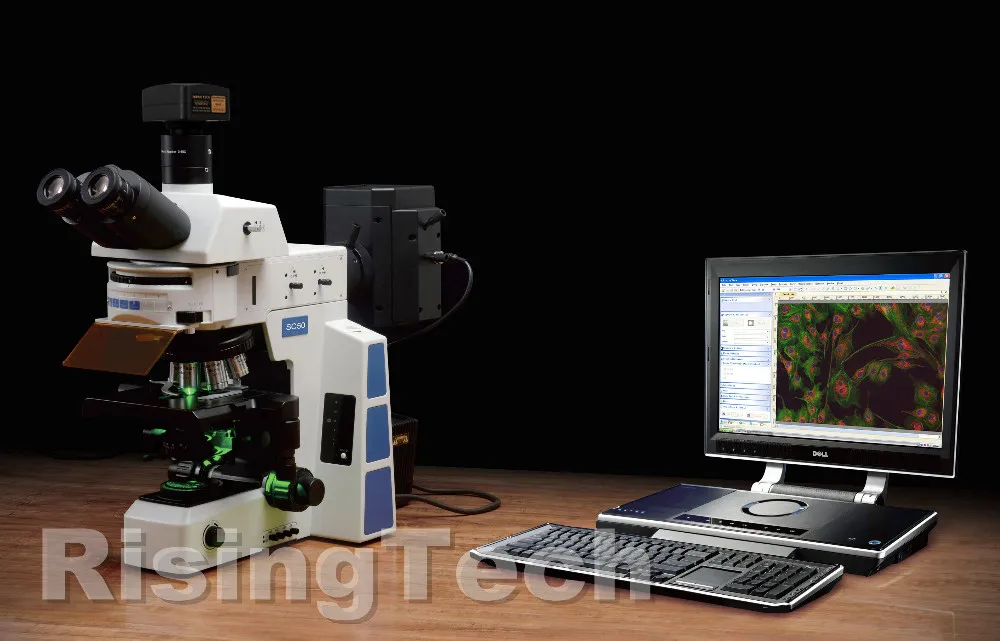

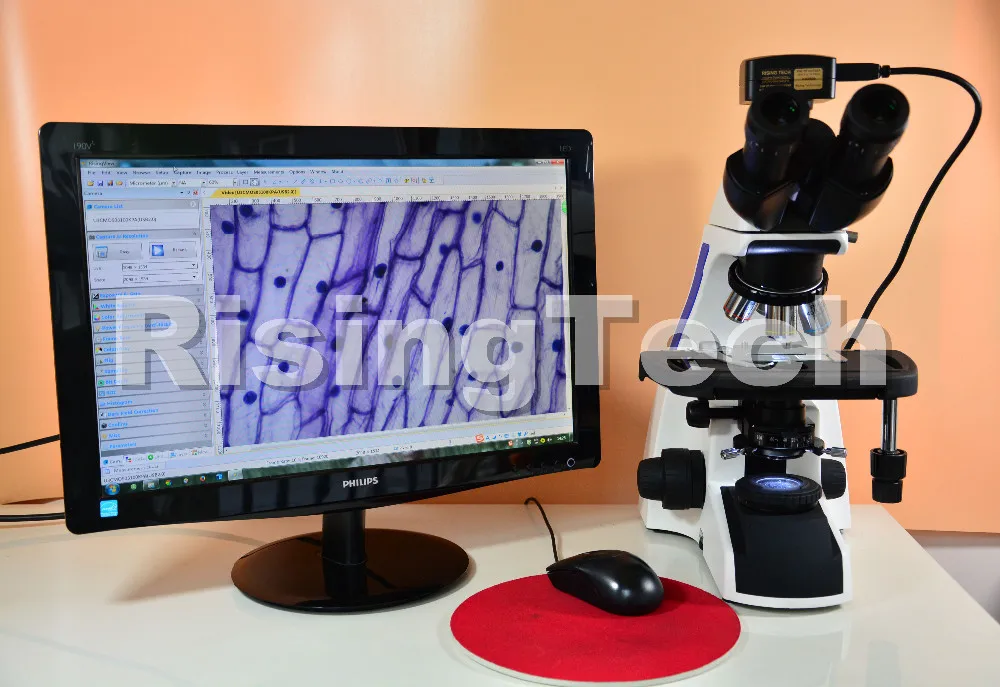

E3ISPM 20MP микроскоп камера подключается к тринокулярному биологическому микроскопу

Это фото пыльца цветка гибискуса, сделанная покупателем:Франсиско полонио Армада

ФЛУОРЕСЦЕНТНОЕ изображение

Изображение темного поля

Изображение BrightField

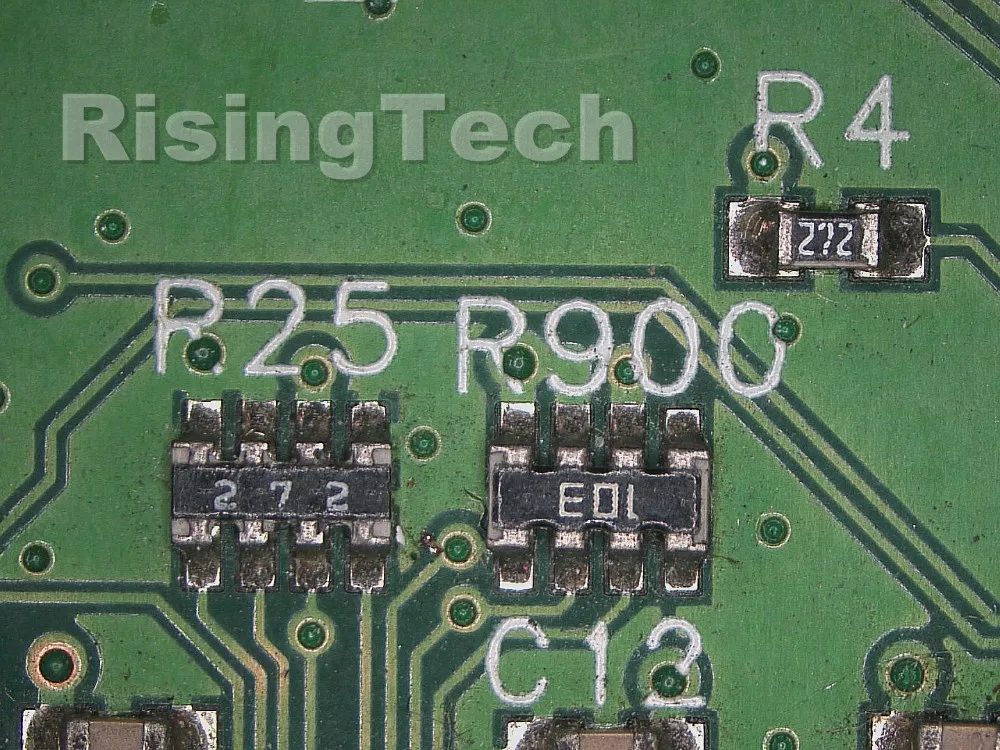

Изображение печатной платы

Металлургическое изображение

Увеличительное (40X) Изображение канадского Пенни, сфотографированное с помощью поднимающейся камеры и стереомикроскопа Zeiss Stemi

Микроскопия brightfield 40X

Микроскопия brightfield Cerebellum 100X

Микроскопия brightfield Cerebellum 630X

Кристаллы витамина С с поляризосветильник том и полноволновой компенсатор 100X

ДиатомГомфонема spДическая микроскопия 400X

Сечение растения (Пирус коммунисЕвропейская груша) автофлуоресценция с зеленым возбуждением-100X

Сечение растения (Пирус коммунисЕвропейская груша) автофлуоресценция с синим возбуждением-100X

На изображениях ниже показано сравнение изображений

Между камерой Nikon D800, D500 DSLR и RisingCam imx183 1 "20mp камера

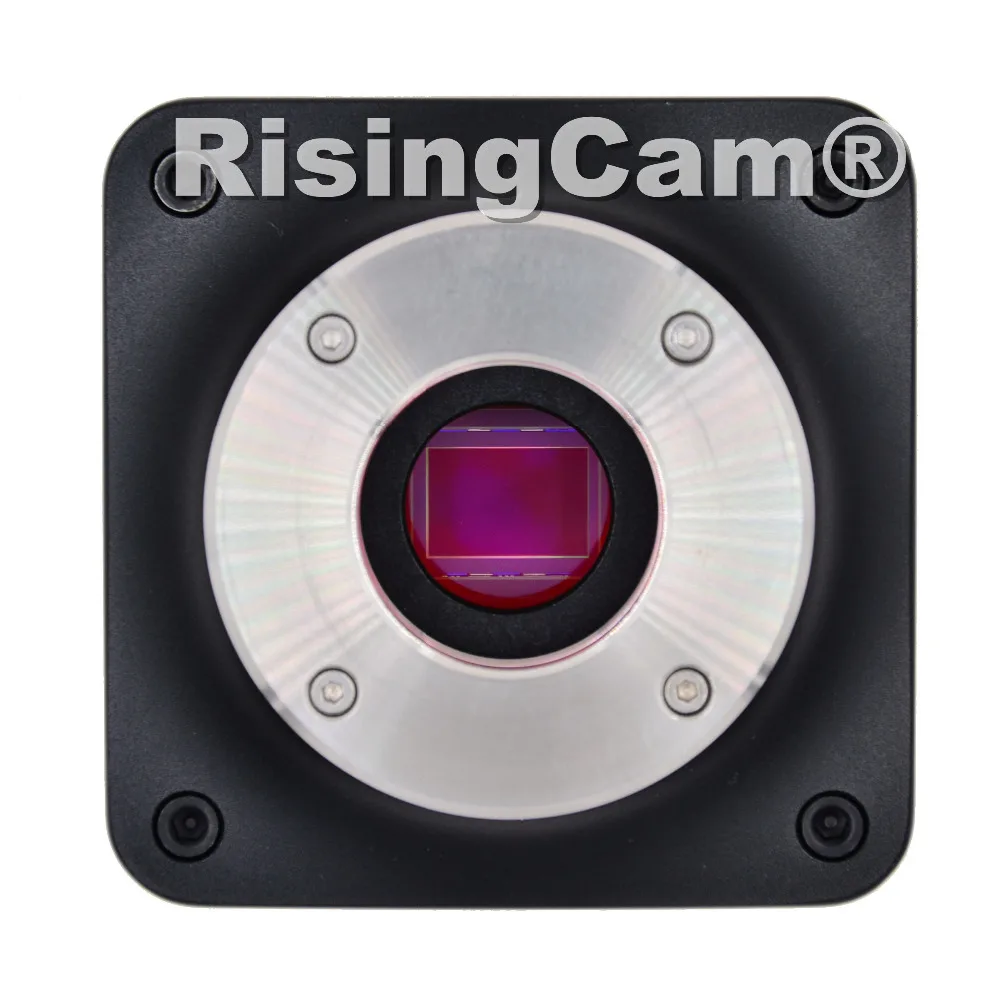

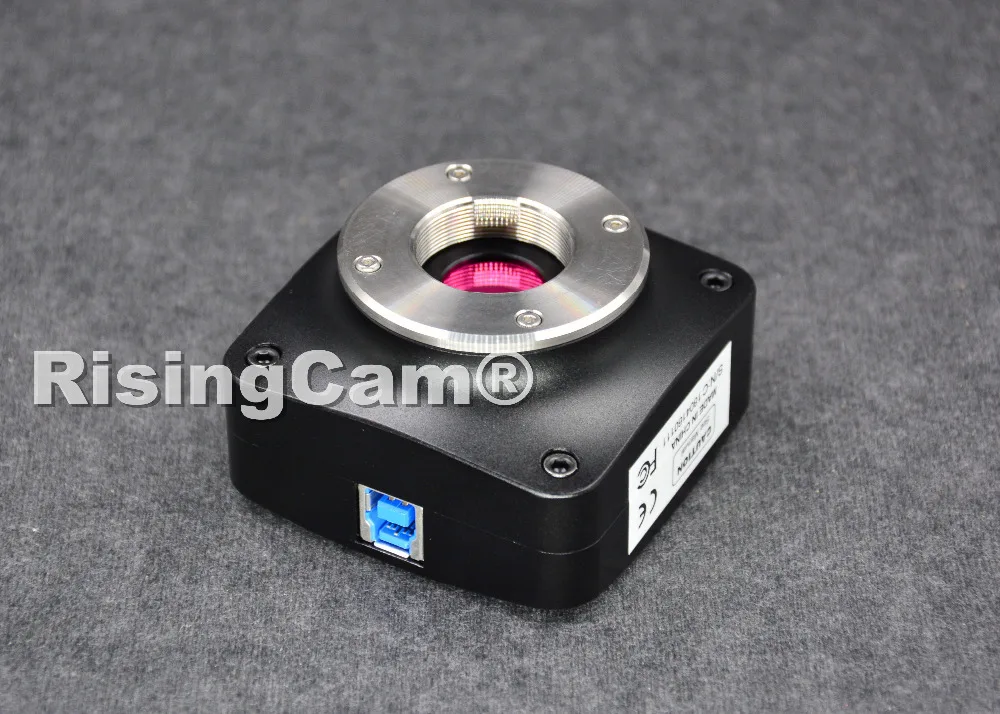

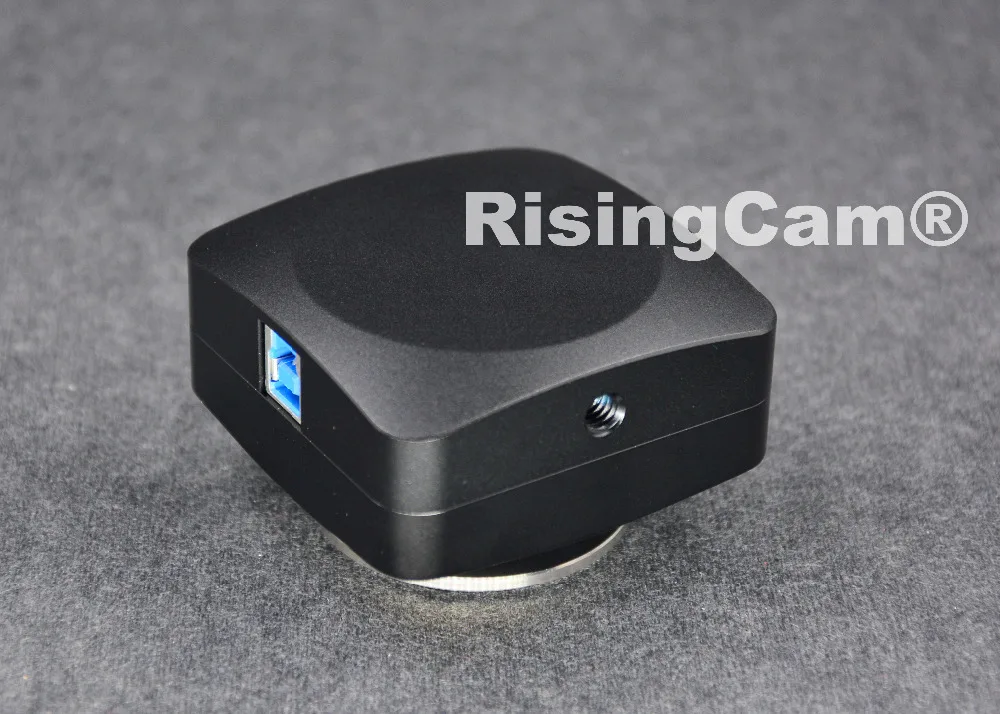

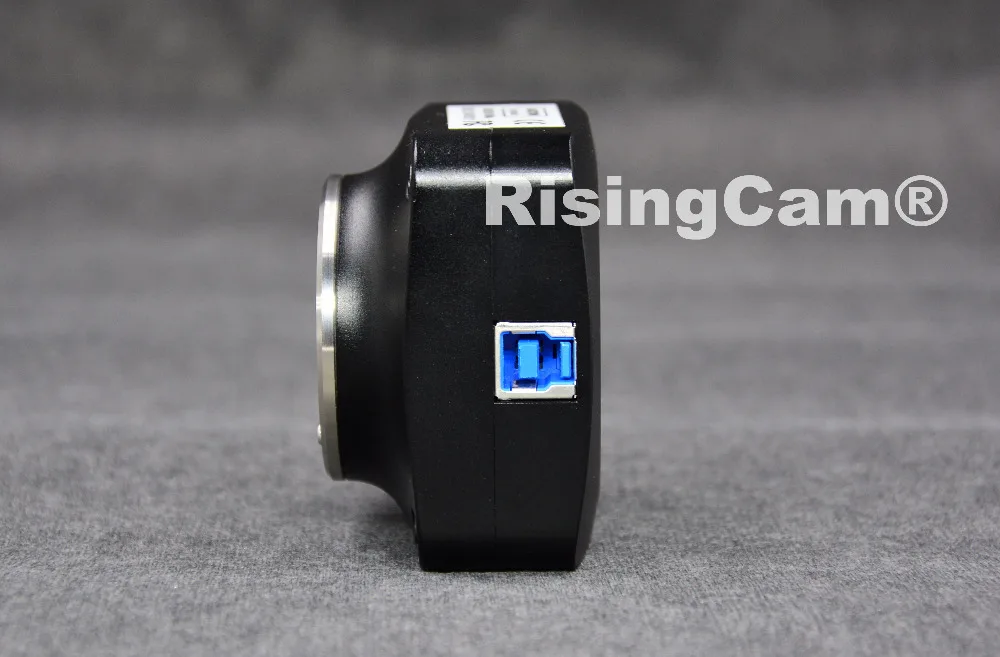

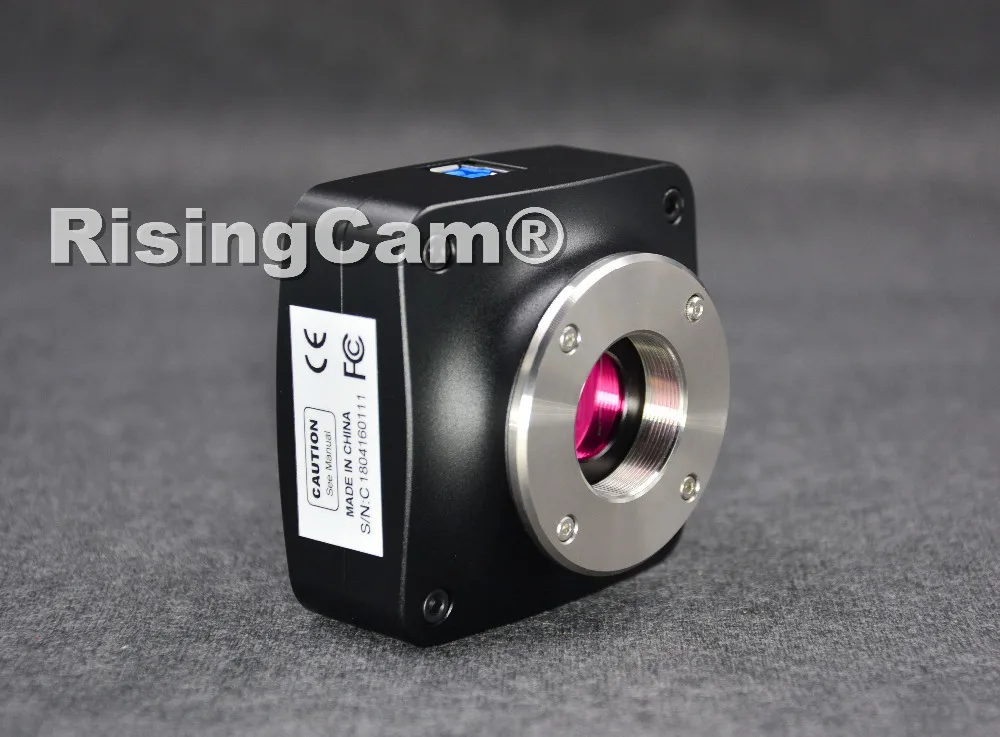

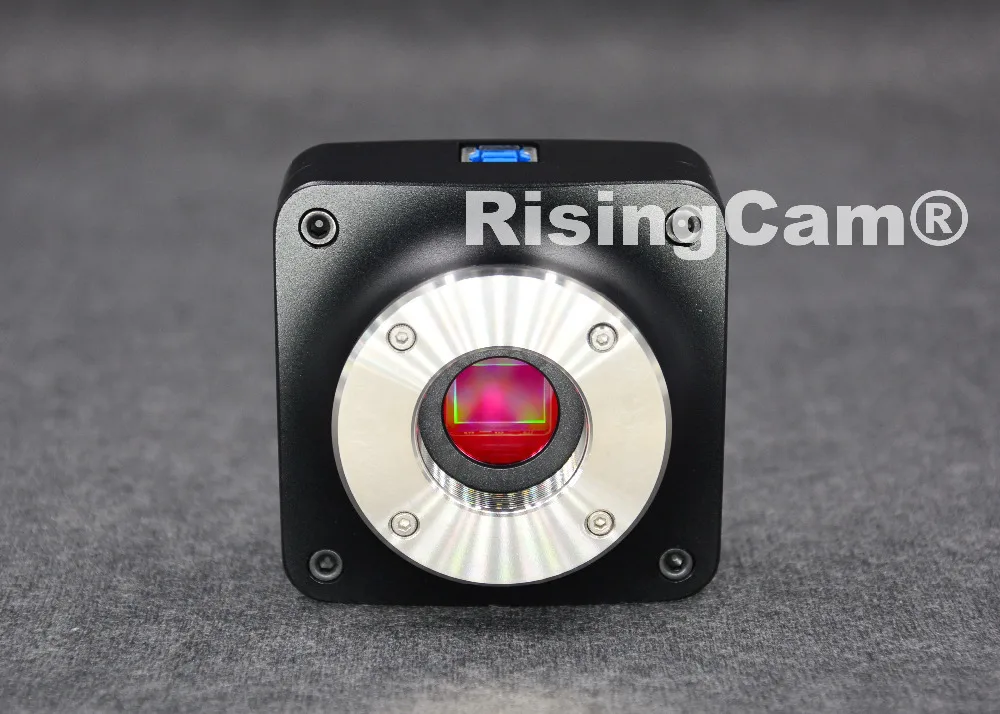

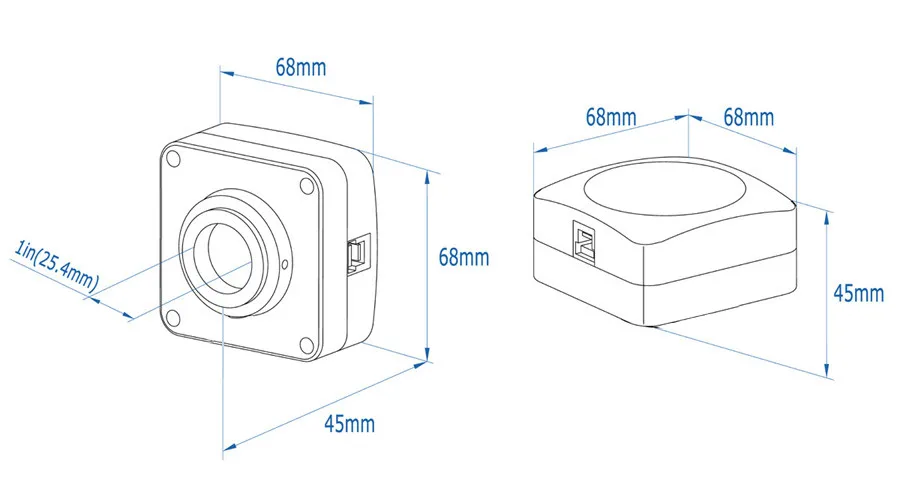

Корпус камеры E3ISPM 20MP COMS, изготовленный из прочного цинкового сплава, обеспечивает надежное решение для рабочей лошадки. Камера есть

Разработан с высоким качеством IR-CUT для защиты датчика камеры. В комплект не входят подвижные детали. Эти меры обеспечивают Надежное и надежное решение с увеличенным сроком службы по сравнению с другими промышленными камерами.

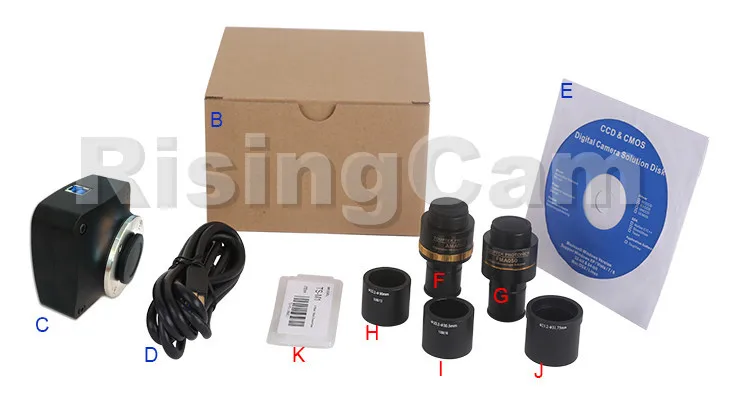

Стандартная камера упаковочный лист

А

Картонная коробка Д: 50 см Ш: 30 см в: 30 см (20 шт., 12 ~ 17 кг/картонная коробка, 0045 м3), не показана на фотографии

В

Подарочная коробка Д: 15 см Ш: 15 см в: 10 см (0,8 ~ 1,0 кг/коробка)

С

E3ISPM 20MP серия USB3.0 C-Mount камера

D

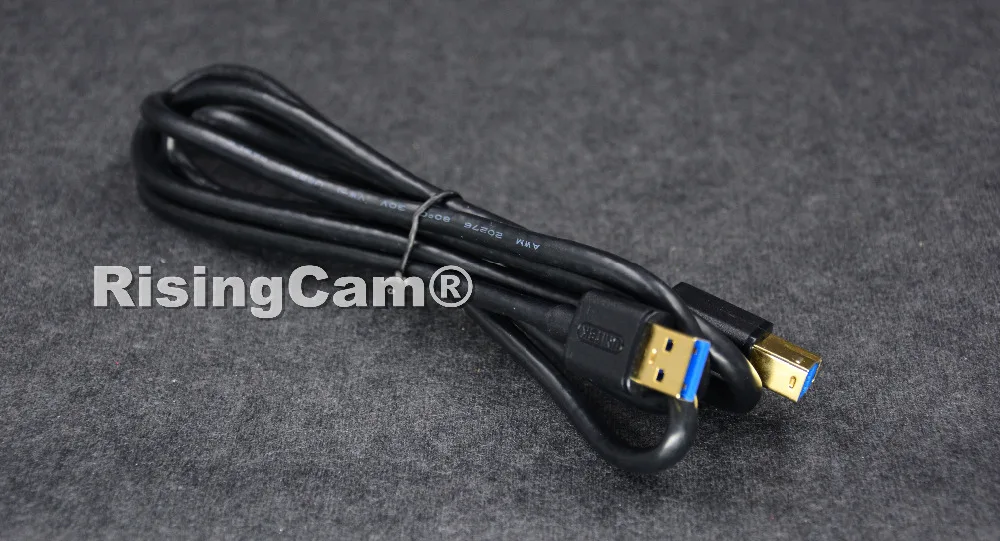

Высокоскоростной кабель с позолоченными соединителями USB3.0 A male to B male/2,0 м

Е

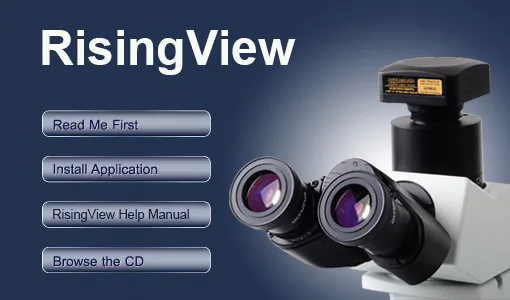

CD (программное обеспечение для драйверов и утилит, 12 см)

Дополнительный аксессуар

F

Регулируемый адаптер объектива

C-образное крепление к окуляру диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-образное крепление к окуляру диаметром 31,75 мм

(Пожалуйста, выберите 1 из них для вашего телескопа)

Г

Фиксированный адаптер объектива

C-образное крепление к окуляру диаметром 23,2 мм

(Пожалуйста, выберите 1 из них для вашего микроскопа)

C-образное крепление к окуляру диаметром 31,75 мм

(Пожалуйста, выберите 1 из них для вашего телескопа)

Примечание: для F и G дополнительных аксессуаров укажите тип камеры (C-mount, микроскоп камера или телескоп камера) risingTech инженер поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего применения;

Ч

108015 (диаметр от 23.2мм до 30,0 мм кольцо)/переходные кольца для 30 мм окуляра

Я

108016 (диаметр от 23,2 мм до 30,5 мм кольцо)/переходные кольца для окуляра 30,5 мм

J

108017 (диаметр от 23,2 мм до 31,75 мм кольцо)/переходные кольца для окуляра 31,75 мм

Ч

Калибровочная лампа

106011/TS-M1(X = 0,01 мм/100Div.);

106012/TS-M2(X,Y = 0,01 мм/100Div.);

106013/TS-M7(X = 0,01 мм/100Div., 0,10 мм/100Div.)

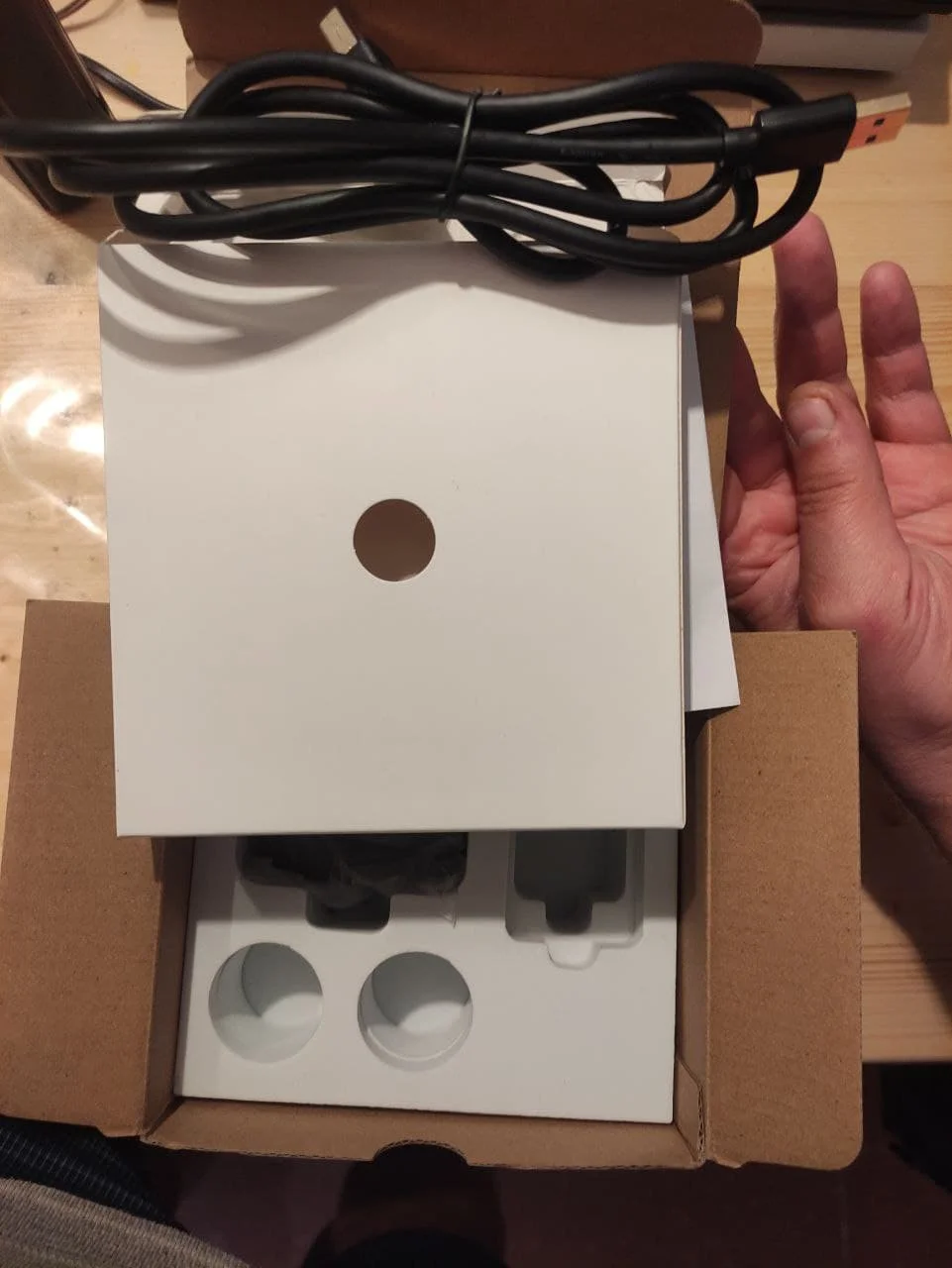

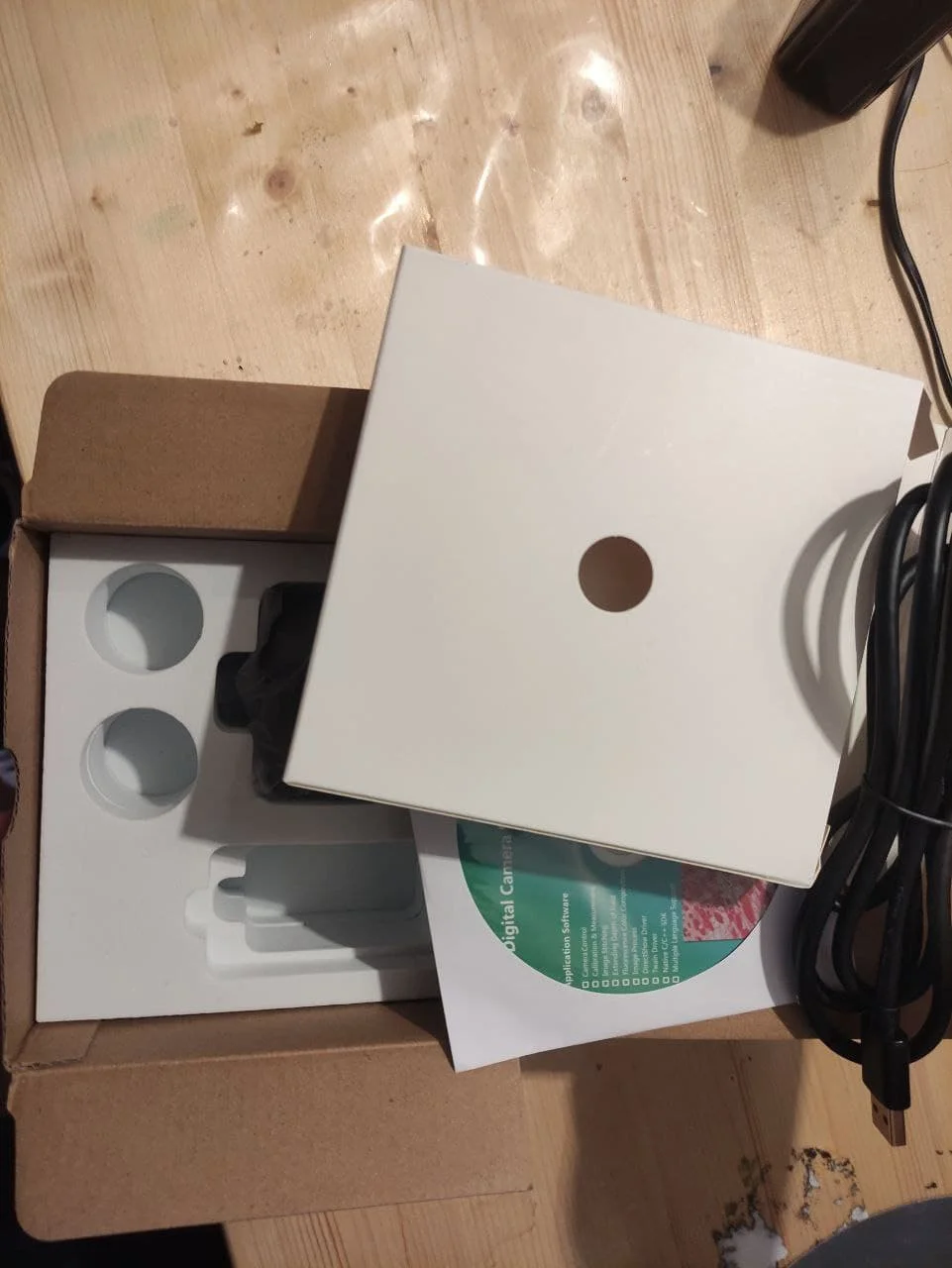

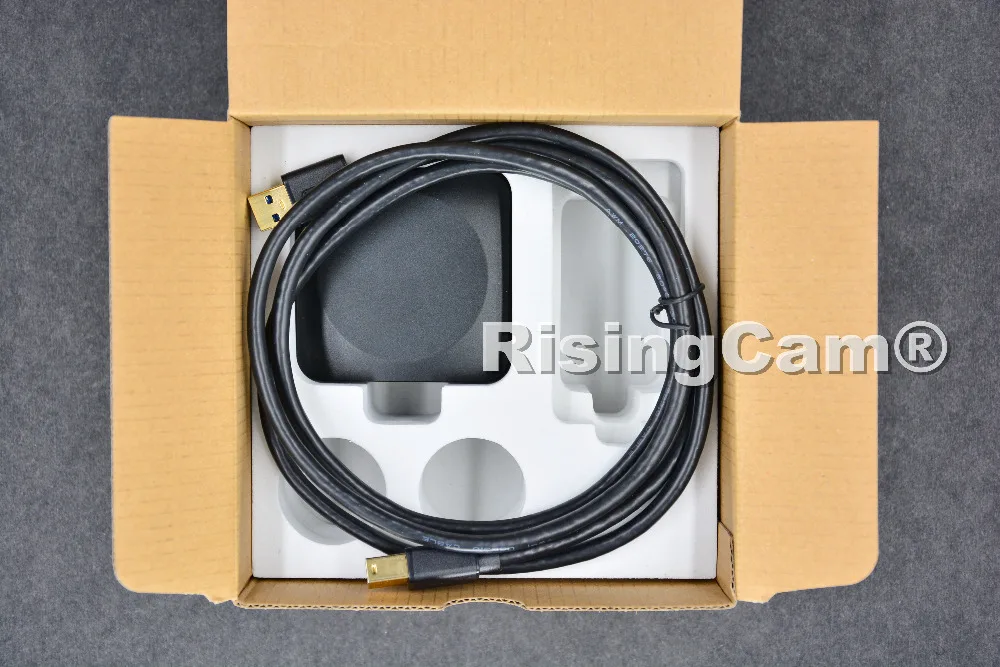

E3ISPM / ECMOS 20MP микроскоп камера стандартная упаковка

Наши услуги

Гарантия: 1 год
