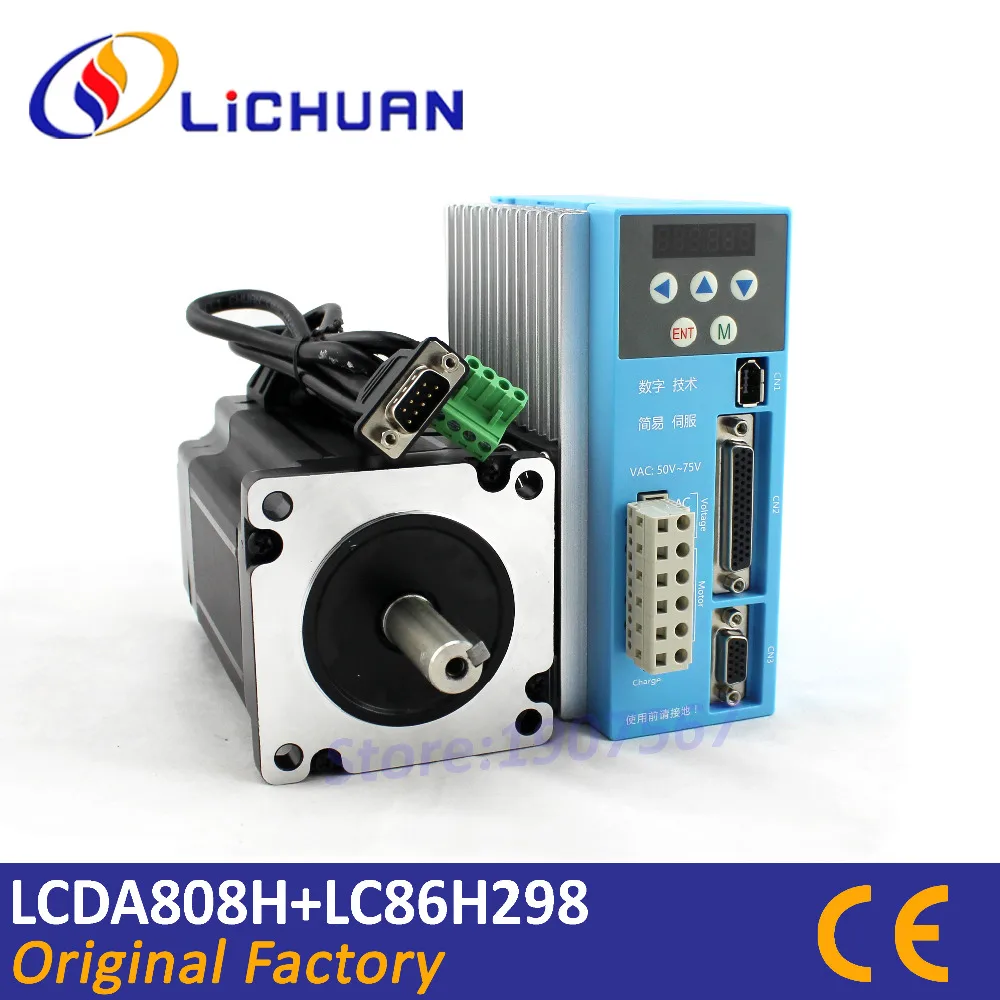

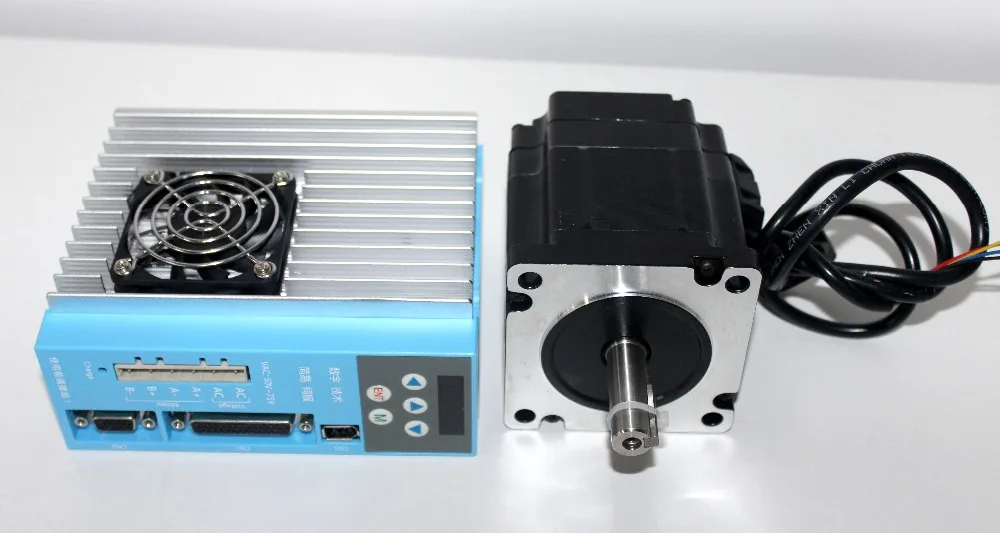

Шаговый двигатель Nema34 с замкнутым контуром, LCDA808H + LC86H298 CNC Nema 34, гибридный 2-фазный драйвер для двухфазного шагового двигателя

Nema34 6.5Nm 86 замкнутый шлейф шаговый двигатель LCDA808H + LC86H298 фрезерный станок с ЧПУ (Национальная ассоциация владельцев электротехнических; Большие размеры 34-цифровой Гибридный замкнутый шлейф 2-фазный Драйвер шагового двигателя

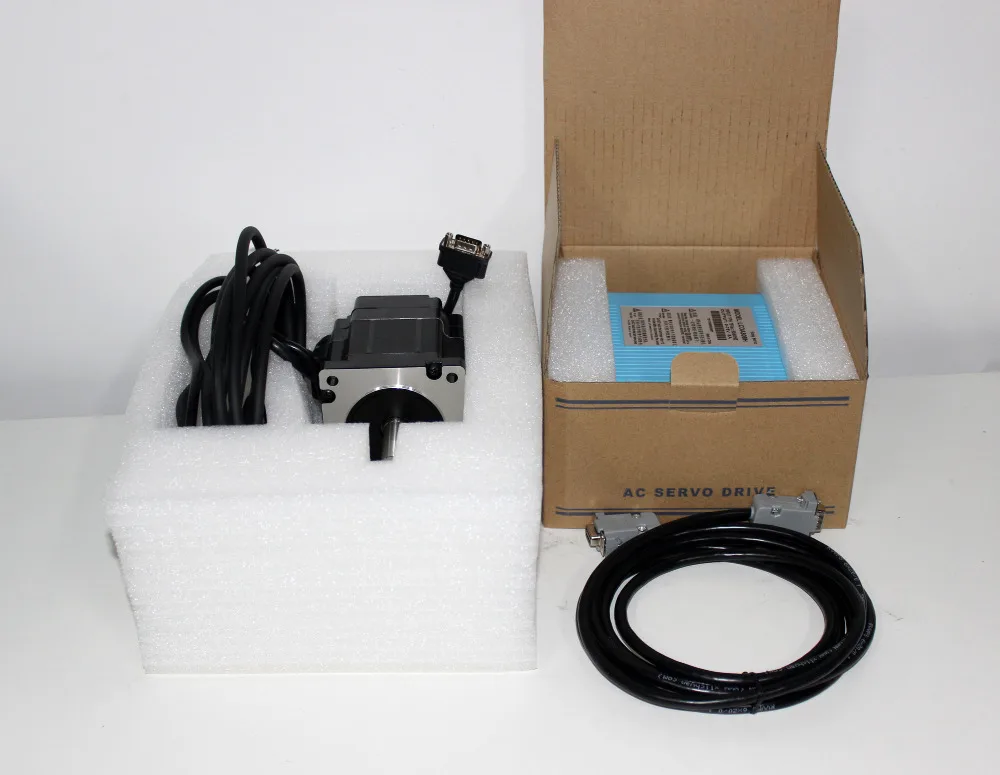

Упаковочный лист

Двигатель: LC86H298 (с 0,5 м кодирующего устройства)

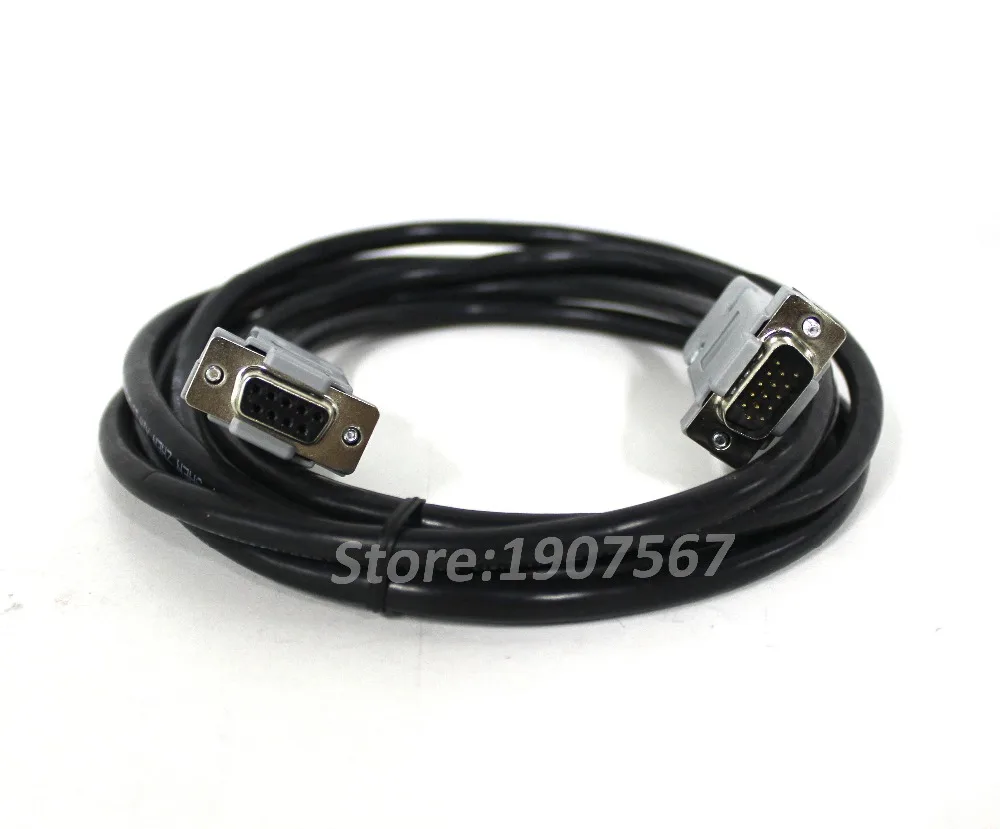

Драйвер: LCDA808HКабель кодировщика: 3 м, 1 шт.





Двигатель LC86H298 информация

Шаговые двигатели с замкнутым циклом Lichuan LC-H2 серии 2, они разработаны в соответствии с 2-фазными простыми серводвигателями Lichuan, включая LCDA257S,LCDA86H и LCDA808H. Они доступны от NEMA23 до NEMA34 (57,60 мм и 86 мм) с удерживающим крутящим моментом от 2нм до 12нм. LC86H298 NEMA34 6.5Nm замкнутый цикл шагового двигателя. 1000-линия оптических инкрементных кодеров. Все они имеют обратную связь кодера, высокая скорость, высокая точность.

2 фазы Nema34 замкнутый цикл шаговый двигатель характеристики

Модель двигателя

Шаг/угол

Длина

Держательный крутящий момент

В настоящее время

Инерция ротора

Кодер линия

Подводящий провод

Вес

°

Мм

N.m

А

G. cm2

PPR

Нет.

Кг

LC86H260

1,8

60 + 22

3

6

1100

1000

4

2,0

LC86H268

1,8

68 + 22

3,5

6

1400

1000

4

2,2

LC86H280

1,8

80 + 22

4,5

6

1800

1000

4

2,5

LC86H298

1,8

98 + 22

6,5

6

2800

1000

4

3,3

LC86H2120

1,8

120 + 22

8,2

6

3600

1000

4

4,0

LC86H2128

1,8

130 + 22

10

7,5

4200

1000

4

4,5

LC86H2160

1,8

156 + 22

12

7,5

5400

1000

4

5,4

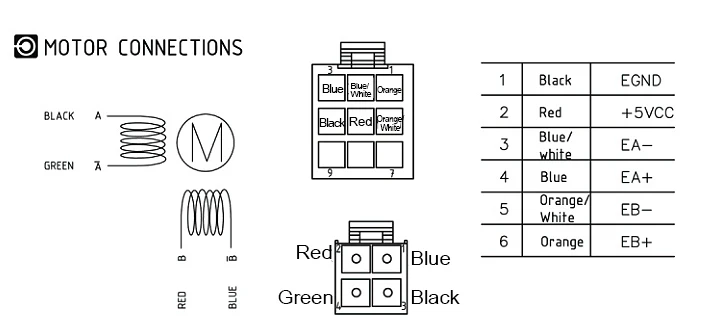

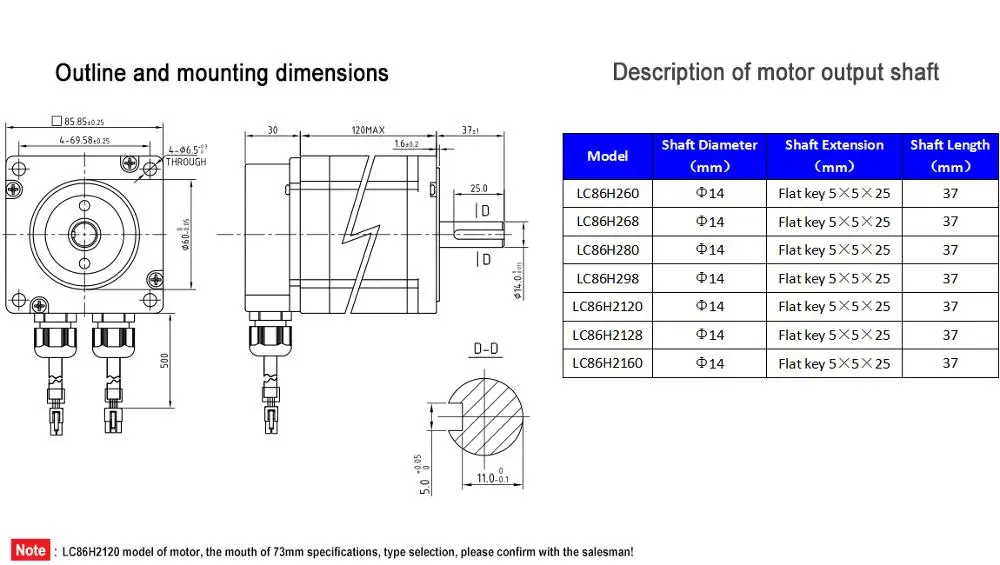

2 Фаза Nema34 замкнутый контур шаговый двигатель размер и способ подключения

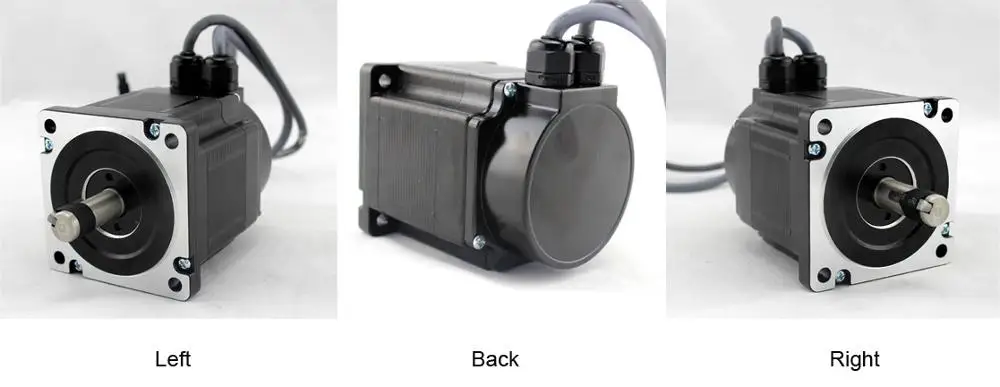

Мотор фотографии



Драйвер LCDA808H информация

Легкие серводвигатели Lichuan's LCDA808H основаны на новейшей технологии DSP и усовершенствованном алгоритме управления расчесыванием бесщеточных сервоприводов и шаговых систем. Они оснащены петлей закрытого положения, обеспечивающей огромный крутящий момент, отличное ускорение и быстрое реагирование, отсутствие резервации крутящего момента, высокая жесткость ожидания, дополнительный низкий уровень шума и нагрева, плавное движение двигателя, отсутствие охоты, нет перегрева почти за нулевое время оседания, и нет настройки практически для всех приложений.

Особенности

1. Диапазон входного напряжения: 50 В ~ 80 В переменного тока2. Максимальный пиковый ток: 8А3. Диапазон разделения: 200 ~ 51200ppr4. Входной сигнал: дифференциальный/односторонний, Импульсный/направленный5. Максимальная частота импульсного отклика: 200 кГц6. Внешняя цифровая панель отладки для легкой настройки параметров и мониторинга7. Функция последовательной связи, ток, разделение можно регулировать, сигнал края, Сигнал Выходной логики и другие функции регулируются8. Векторное управление замкнутым циклом для обеспечения высокоскоростного выхода двигателя с высоким крутящим моментом, гарантируя, что двигатель не потеряет шаг, с перенапряжением, перегрузкой по току, допуском ошибки отслеживания

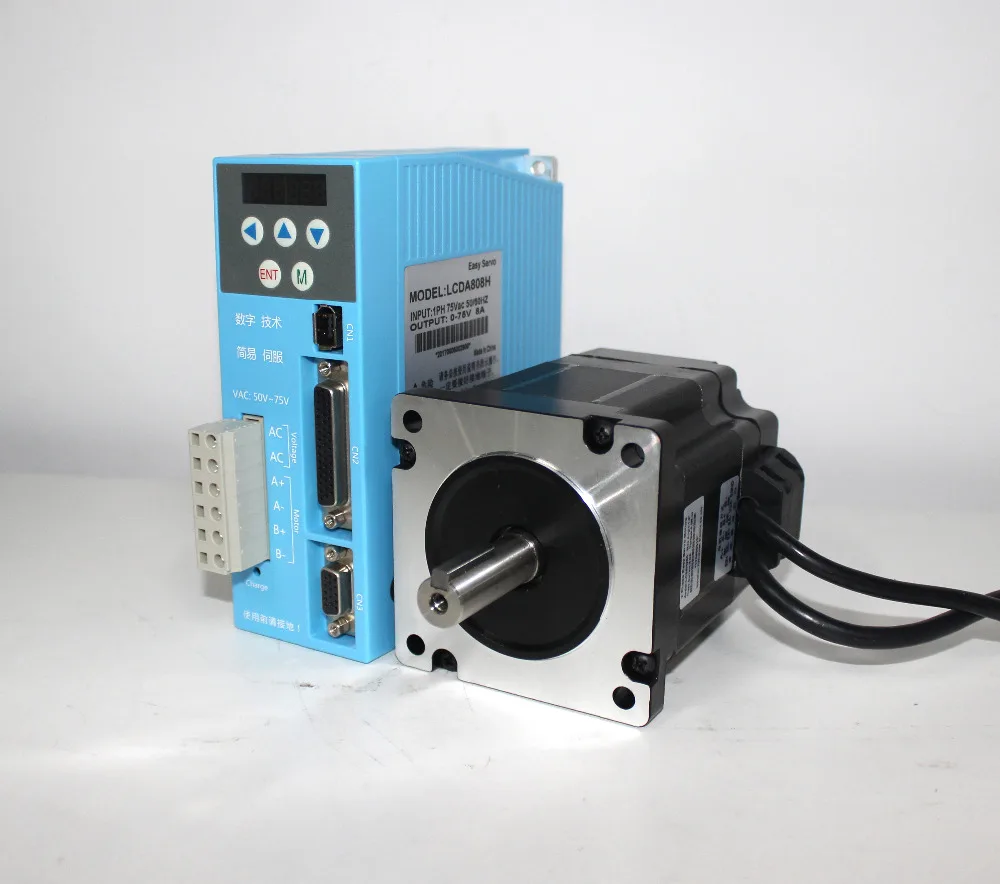

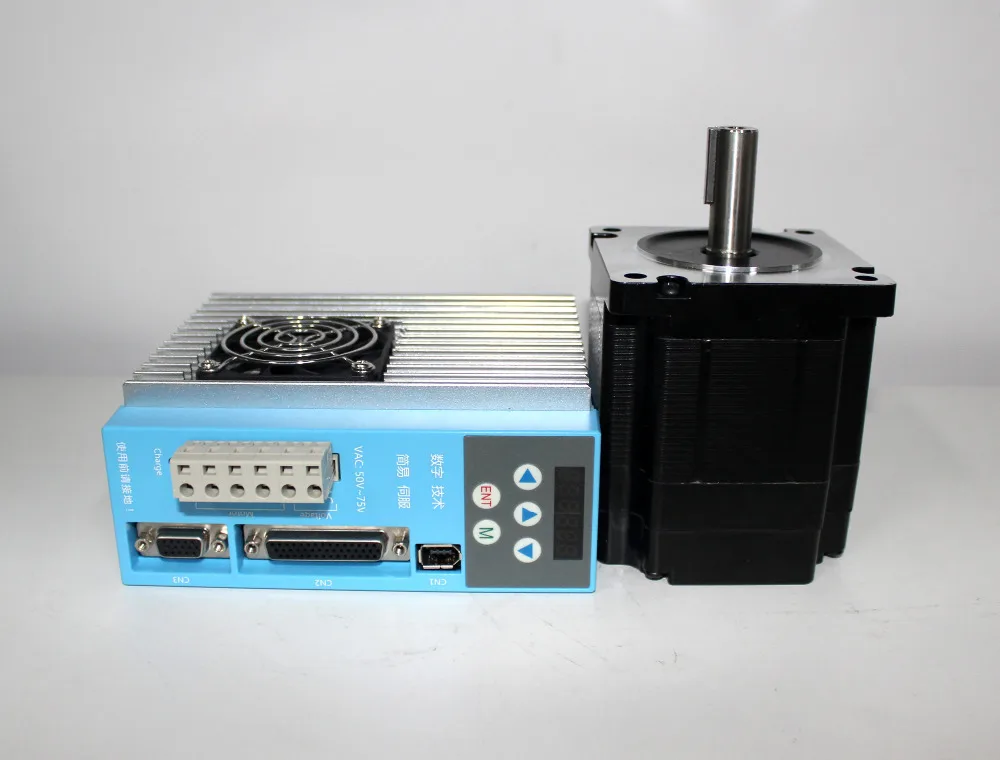

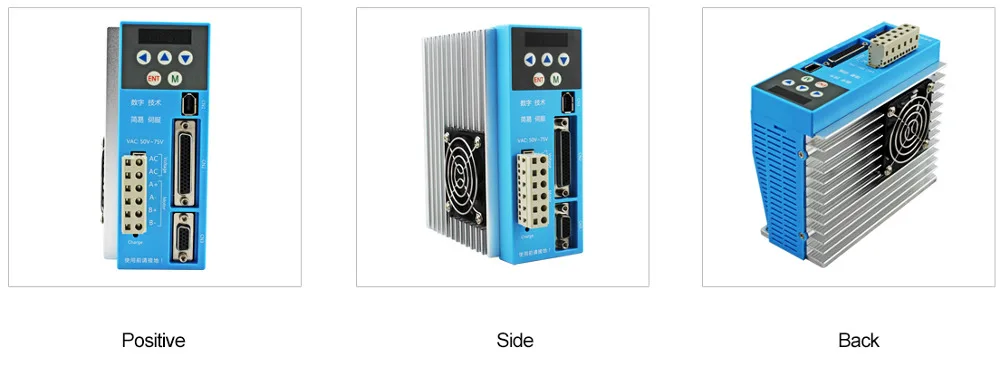

Драйвер фотографии





Способ доставки

1. Для заказов образцов мы обычно отправляем товары международной курьерской службой, как указано выше.2. Для сыпучих продуктов, мы отправим морем или воздухом, также доступны заказчики.

3. Для российских клиентов доставка осуществляется через CDEK или PONY, Доставка занимает менее 20 дней, без уплаты налогов.

4. Клиенты из Бразилии, Аргентины, Перу, Индии, пожалуйста, предоставьте нам ваш налоговый номер после оплаты.
