Описание товара:
IFlight панель управления с шарнирным замком для BaseCam SimpleBGC 32 бит на бескамерный Карданный контроллер версия 3,6 с датчиком для самостоятельного выбора между 3 бесщеточный карданный шарнир
Характеристики продукта:
Панель управления с шарнирным замком для BaseCam SimpleBGC 32-бит прогноз погоды

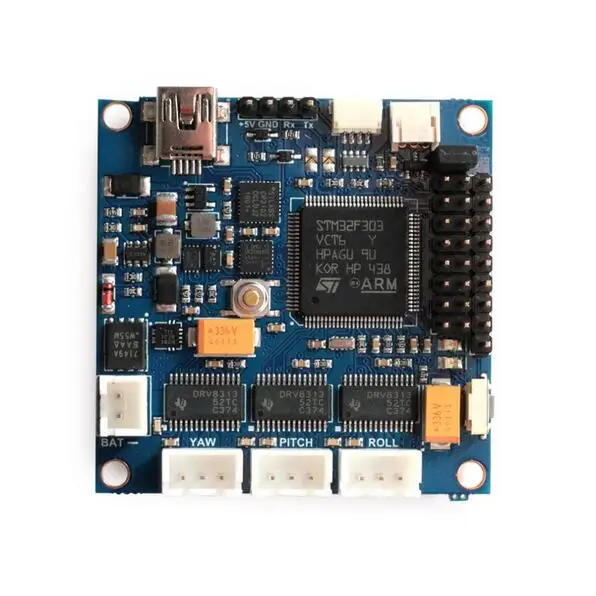

SimpleBGC 32-бит Расширенный контроллер-это усовершенствованная версия SimpleBGC 32-бит бесщеточный карданный контроллер вводит новые возможности:
Встроенный каркас IMU
Датчик тока для измерения энергопотребления батареи

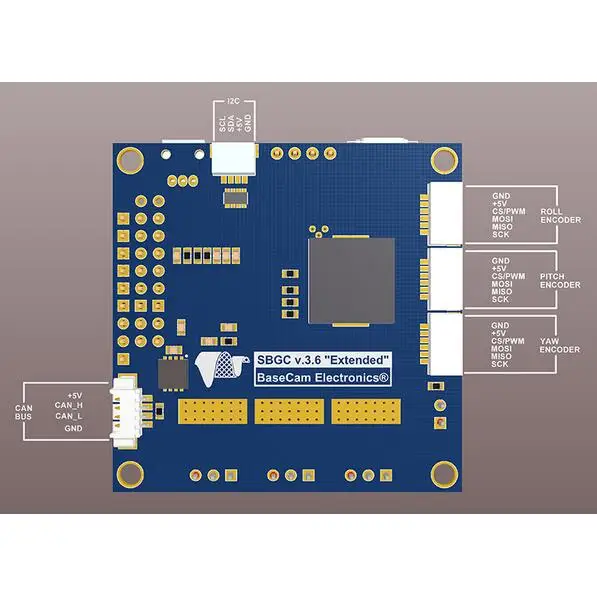

CAN-bus для замены I2C для датчика IMU и других периферийных соединений

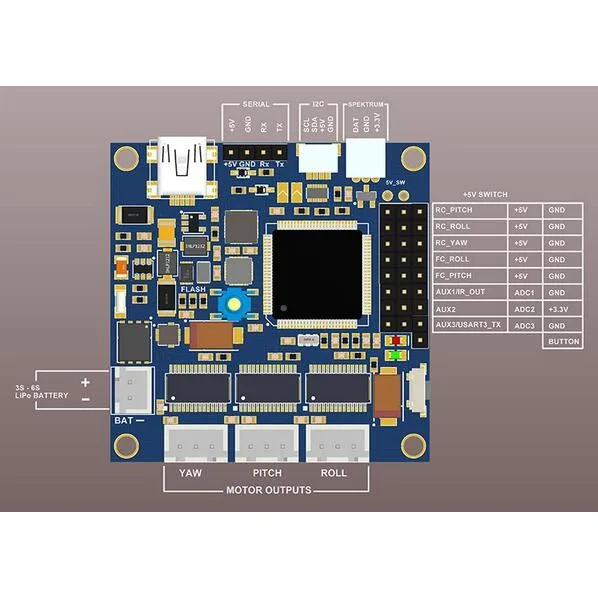

Выделенные порты 3x SPI/PWM для подключения кодировщика
Дополнительный I2C порт для подключения 2-го IMU или кодеров
Встроенный звуковой сигнал
Поддерживается до 6с LiPo батарея
Использование кодеров с контроллерами SimpleBGC дает следующие преимущества:
1. Предотвращает потерю двигателя синхронизации и шаги пропуска.
2. Предоставляет информацию о раме угла и угла камеры относительно кадра, что может быть важно для некоторых видов применения.
3. Во многих случаях это может значительно снизить энергопотребление с помощью полевой стратегии управления для вождения двигателей.
4. Увеличивает мгновенный крутящий момент таким же образом.
5. Позволяет контроллеру получать информацию о балансе камеры для автоматической балансировки (с помощью дополнительных серводвигателей постоянного тока и подвижных противовесов).
6. Прошивка также сохраняет возможность регулировать положение камеры руками.
7. Повышает точность стабилизации путем применения специальных компенсаций.
Подробности можно найти в руководстве: SimpleBGC 32bit кодеры (538Kb 20.09.2016)
Технические характеристики

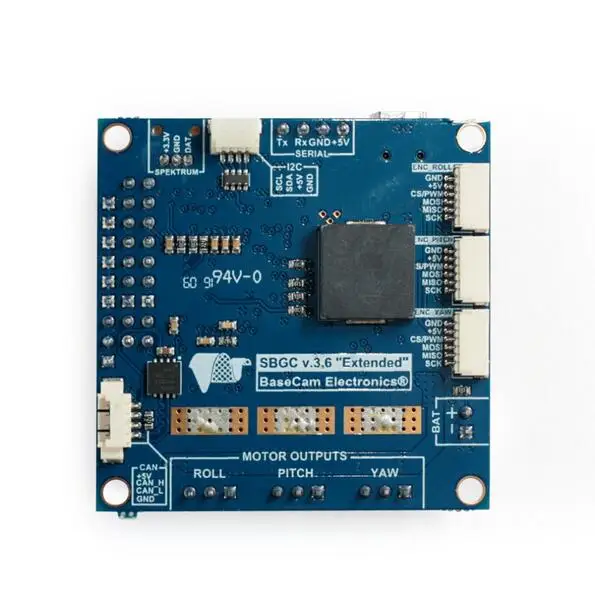

Размер платы: 50 × 50 мм
Расстояние между монтажными отверстиями: 45 мм
Диаметр монтажных отверстий: 3 мм
Напряжение источника питания: 8-26 в (3s-6s LiPo)
Максимальный ток двигателя: 1,5 А
5 в выходной ток для питания внешних устройств: до 1 А
3 в выходной ток: 150 мА

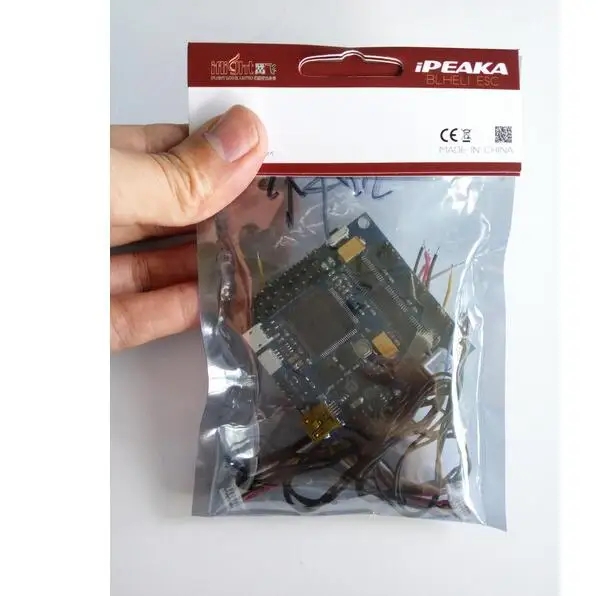

Посылка включает:
1 панель управления с шарнирным замком для BaseCam SimpleBGC 32-бит прогноз погоды
1 камера IMU & NEccessory провода
