Цифровой амперметр KetoteK на Din-рейку 0-300 А, 80-250 В переменного тока, 450-в, вольтметр, светодиодный дисплей, амперметр, измеритель мощности

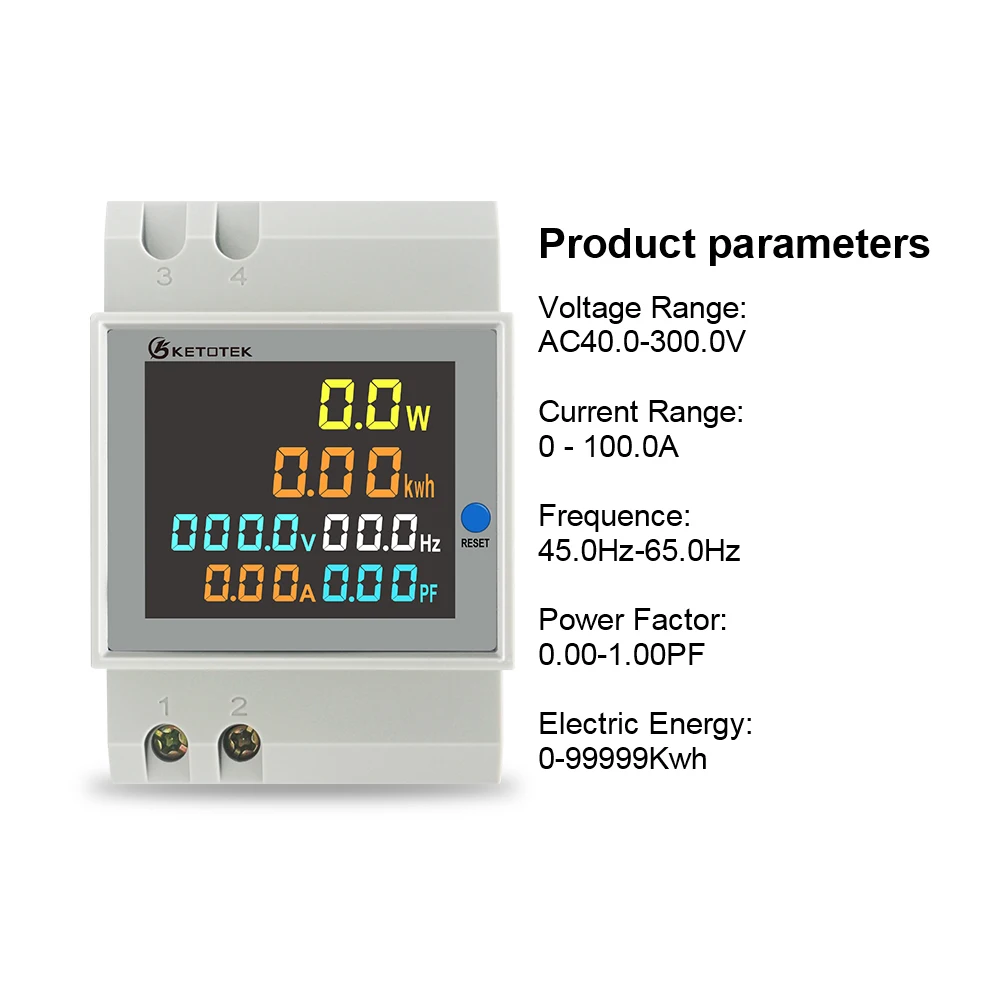

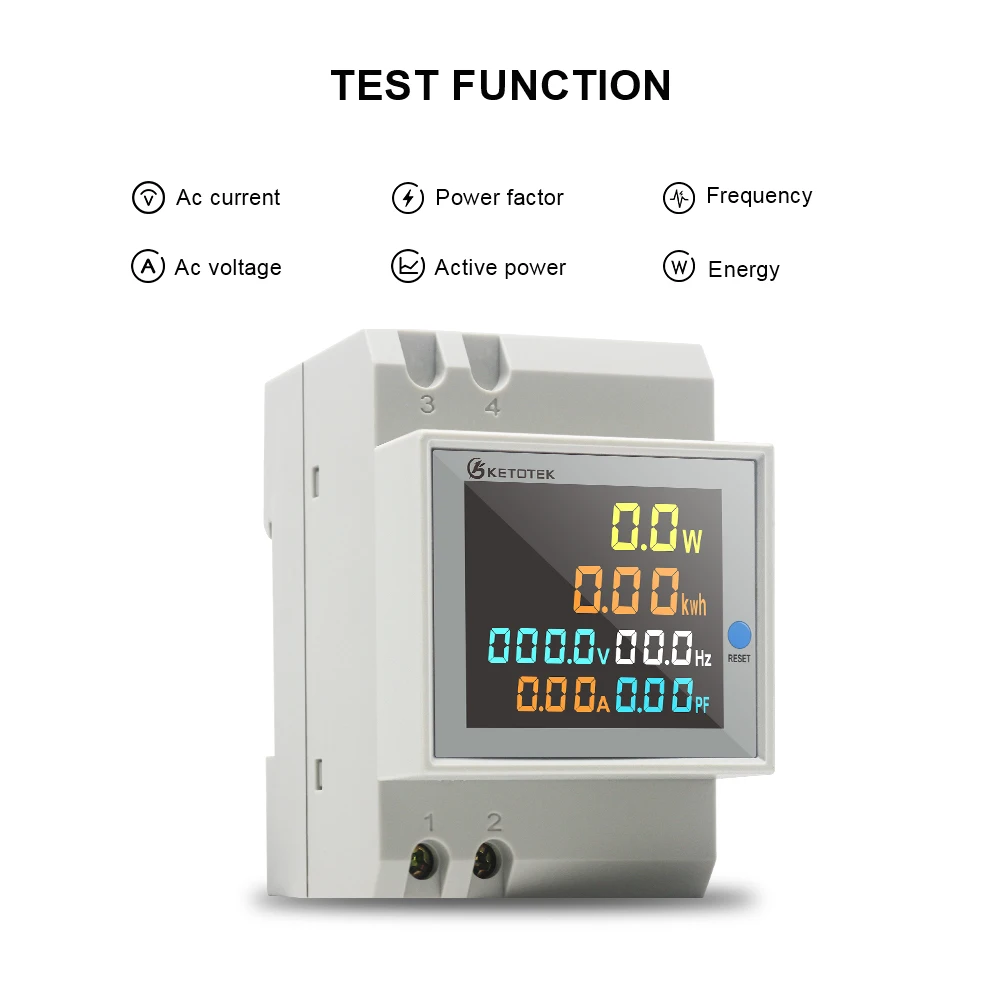

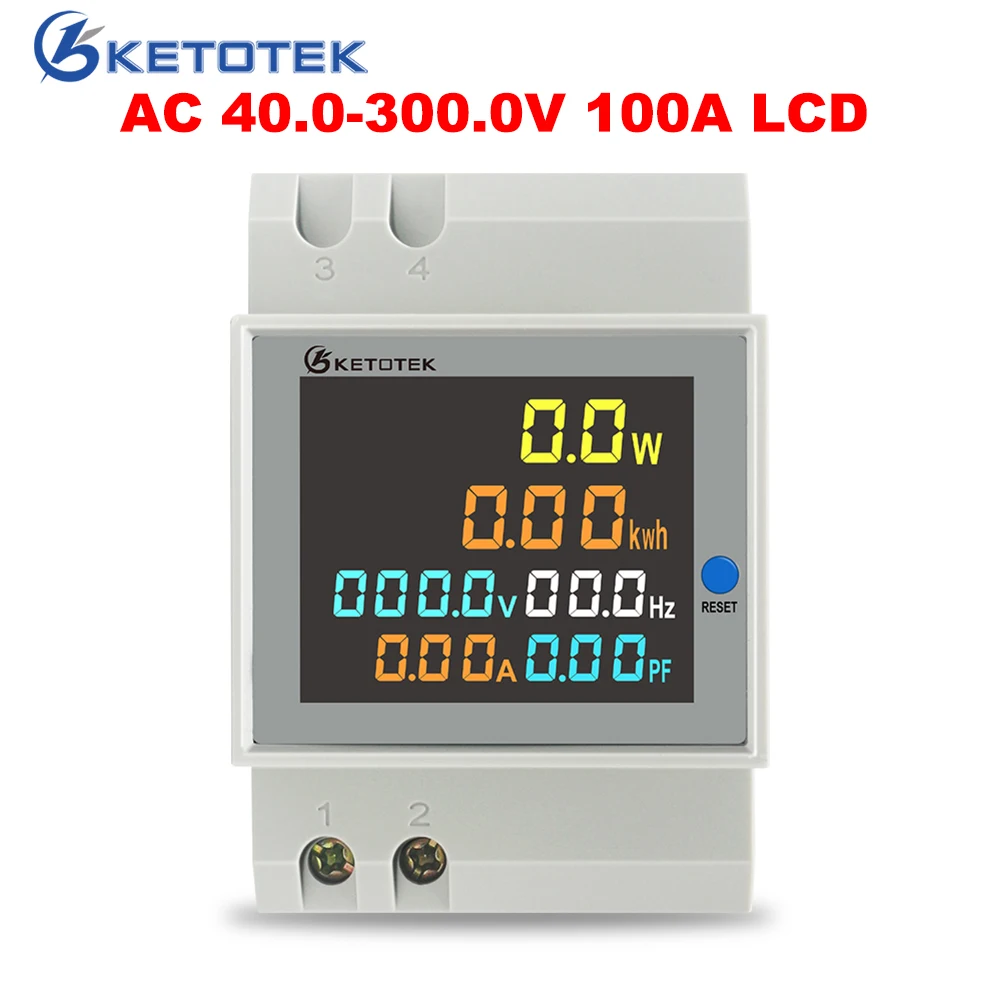

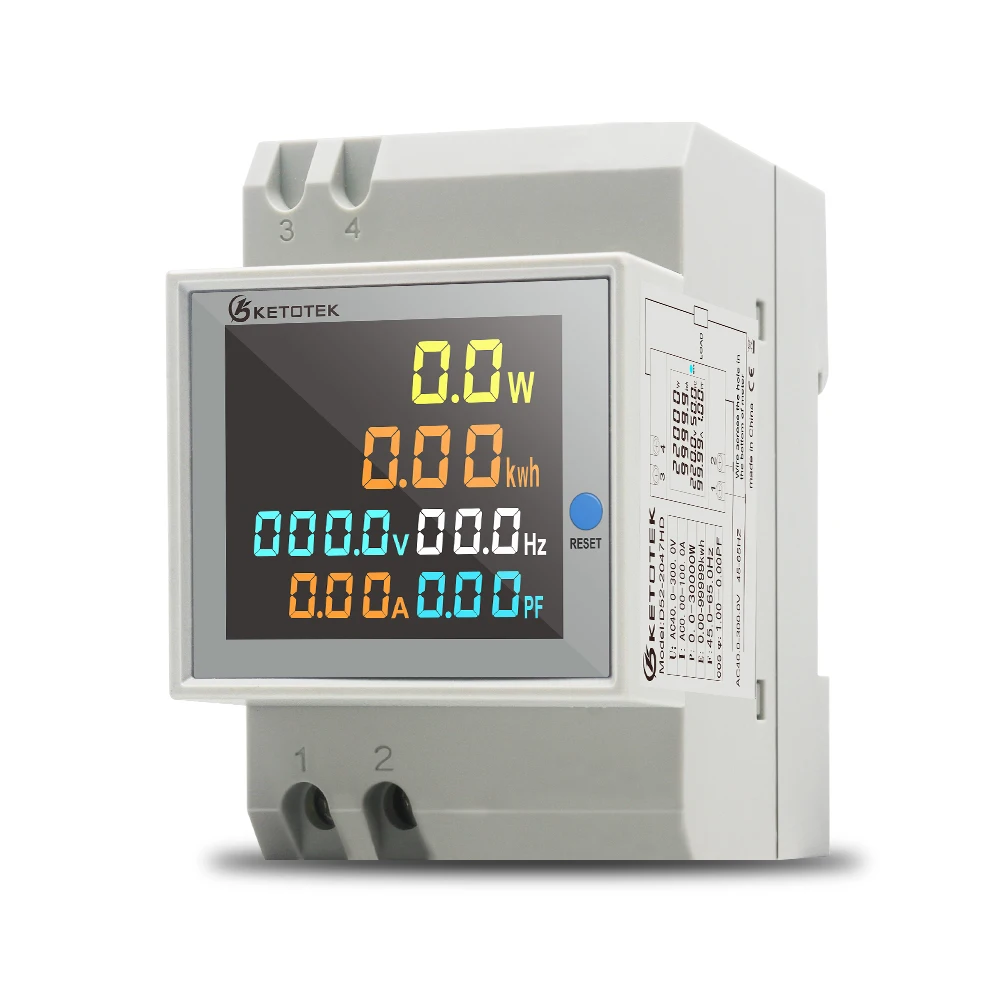

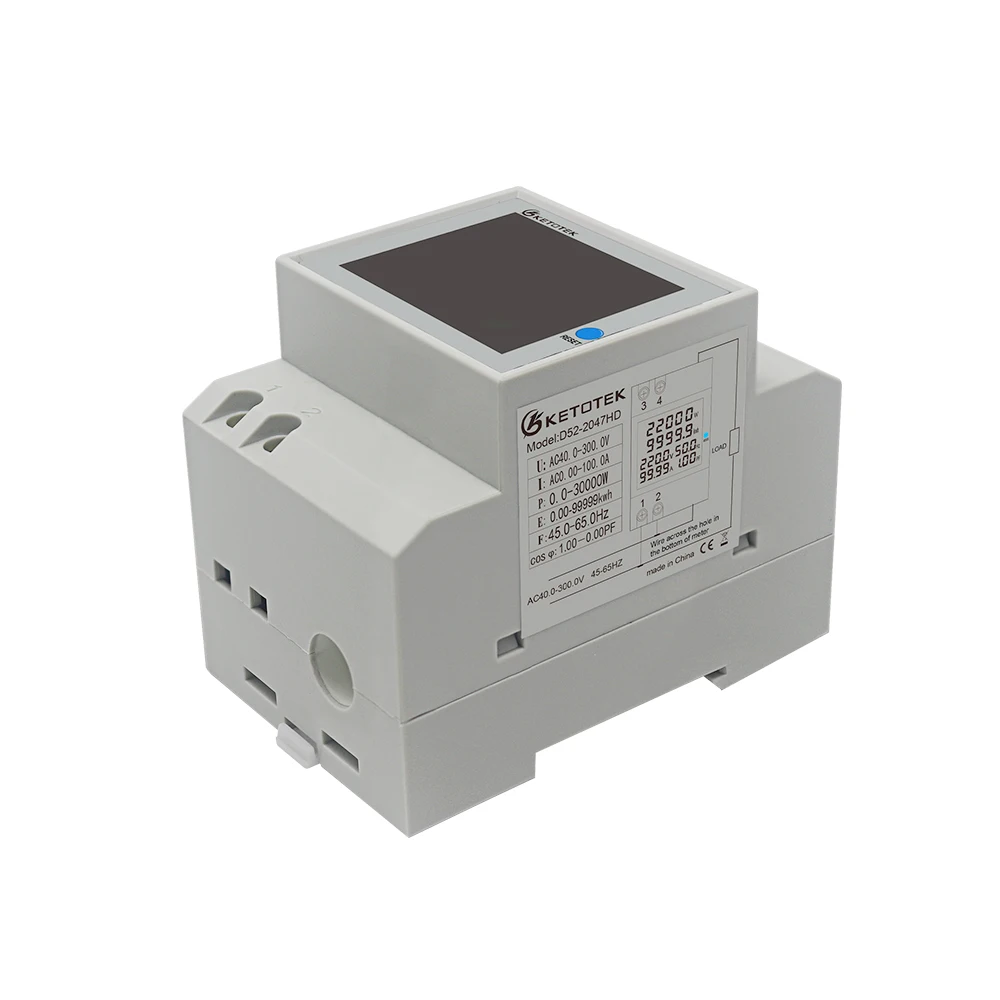

Есть два дисплея, вы должны выбрать один тип счетчика в вашем заказе

Руководство по использованию:

Многофункциональный цифровой счетчик DIN-rail может измерять напряжение переменного тока, переменный ток, коэффициент мощности, активная мощность, электрическую энергию и электрическую энергию кумулятивного времени.

Технические индикаторы:

Напряжение переменного тока

Переменный ток 80,0-300,0 в

Переменный ток 250-450 в

Точность

1% ± 2 слова

Активная мощность

0,0-30000 Вт

0,0-45000 Вт

Фаза

Однофазный

Трехфазный

Ток переменного тока

Переменный ток 0,0-100.0A

Точность

0.01A

Электрическая энергия

0,000-99999квт · ч

Электрическая энергия кумулятивного времени

0,00-999,59 ч

Коэффициент мощности

1,000-0,000

Скорость

2 раза в секунду

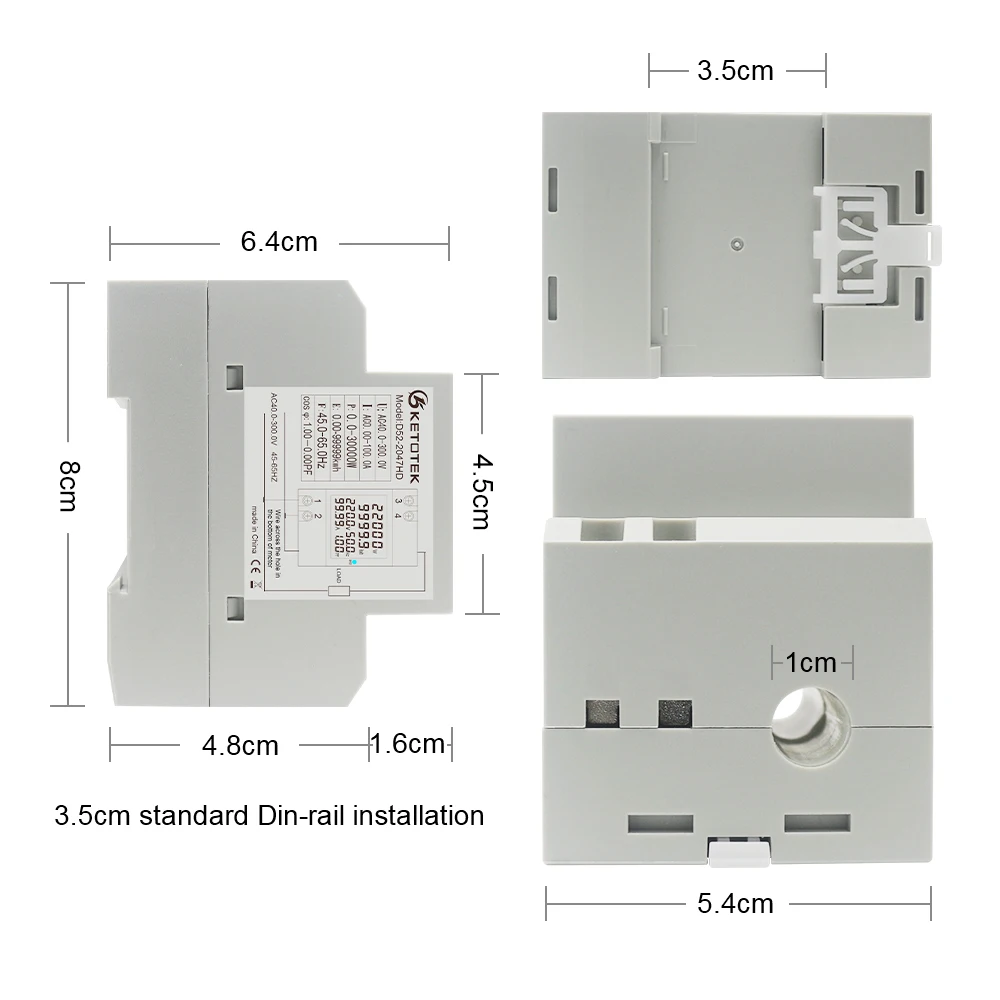

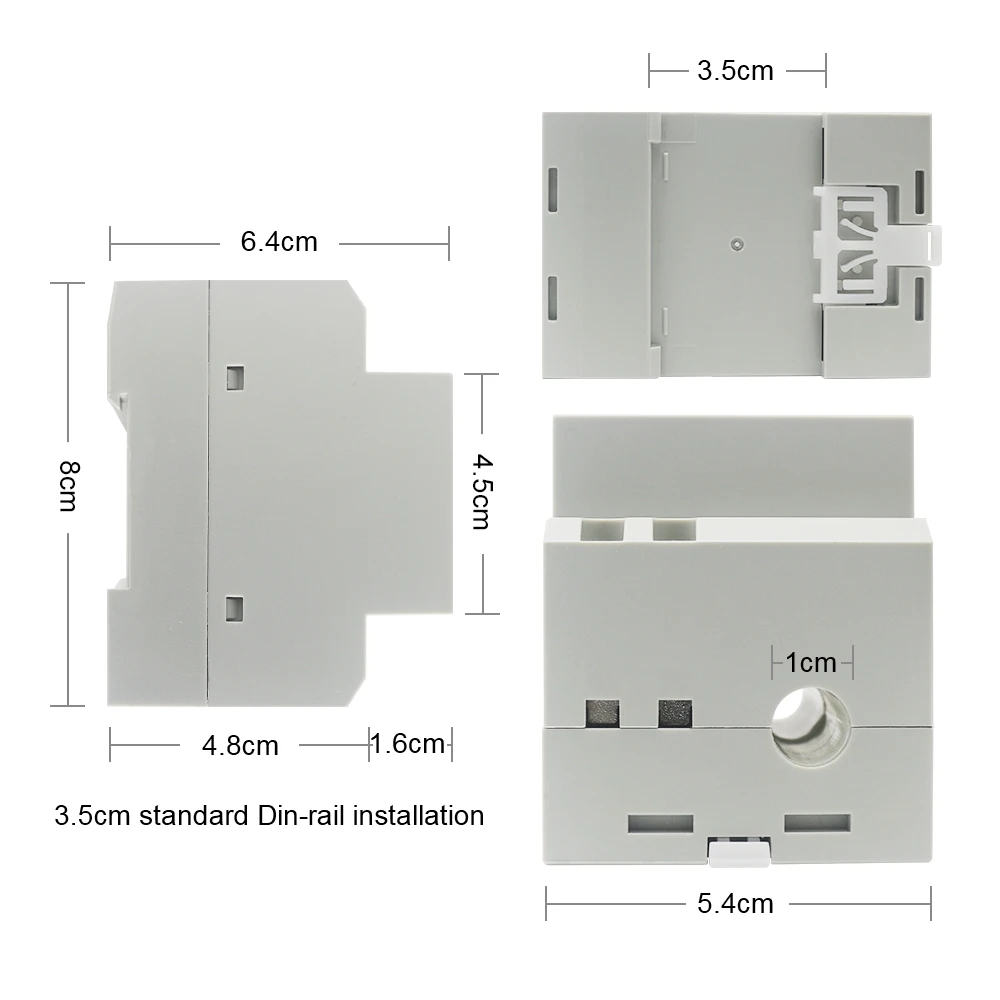

Размеры

54*80*64 мм

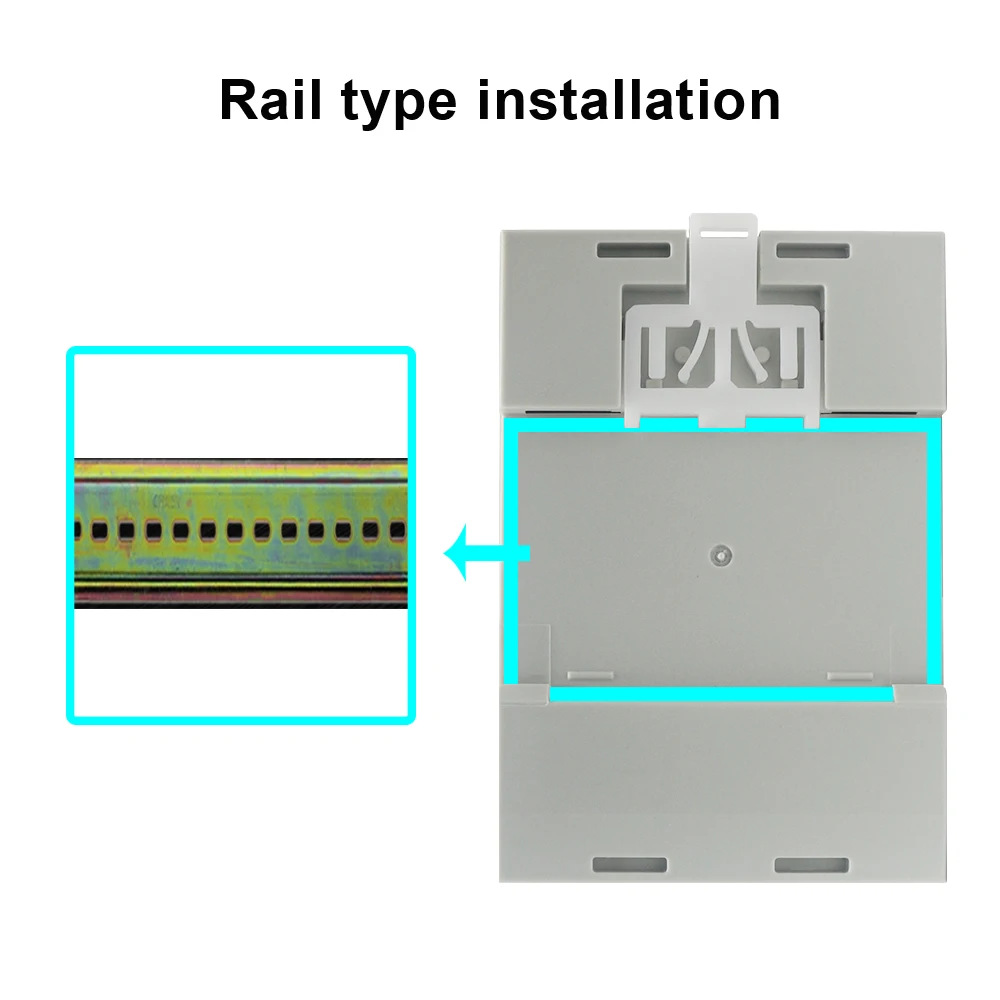

Установка

Din-рейка

Режим отображения

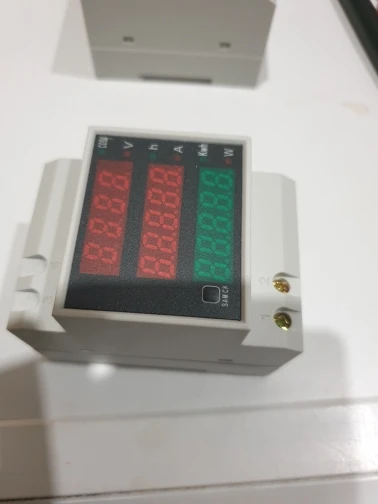

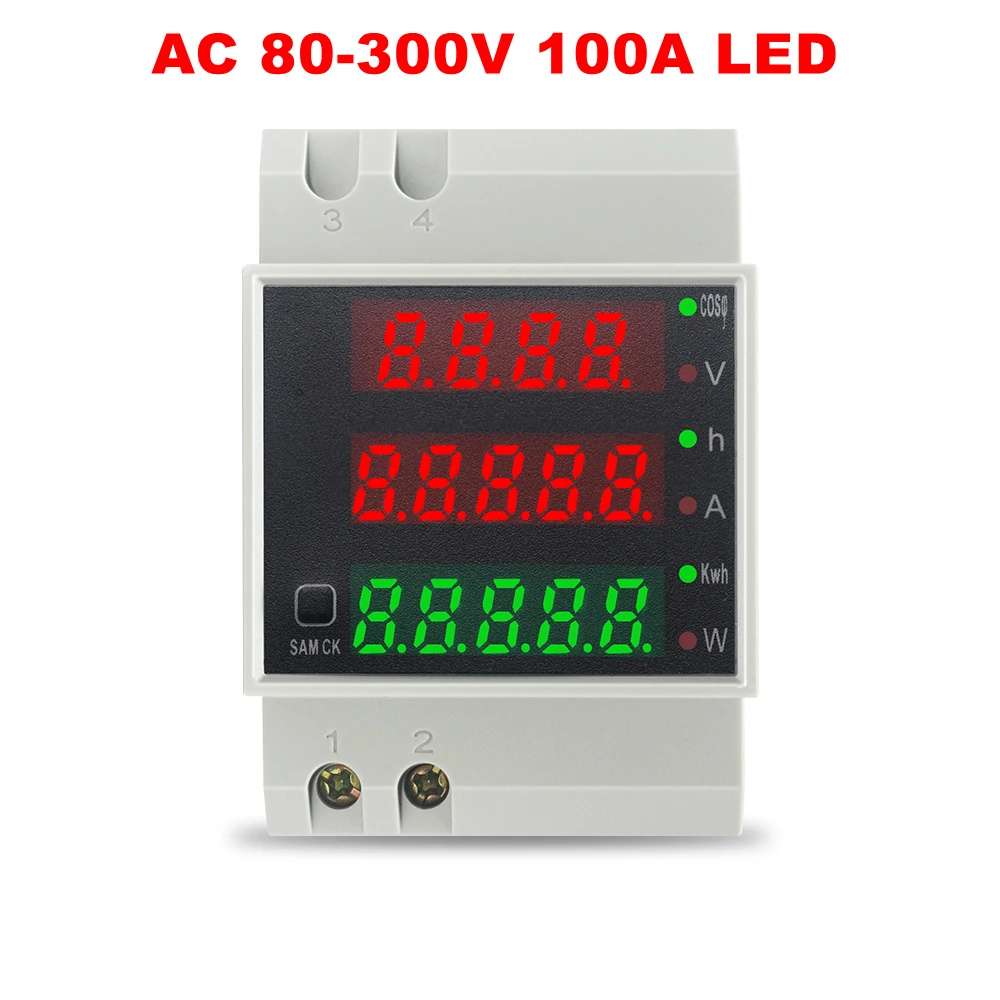

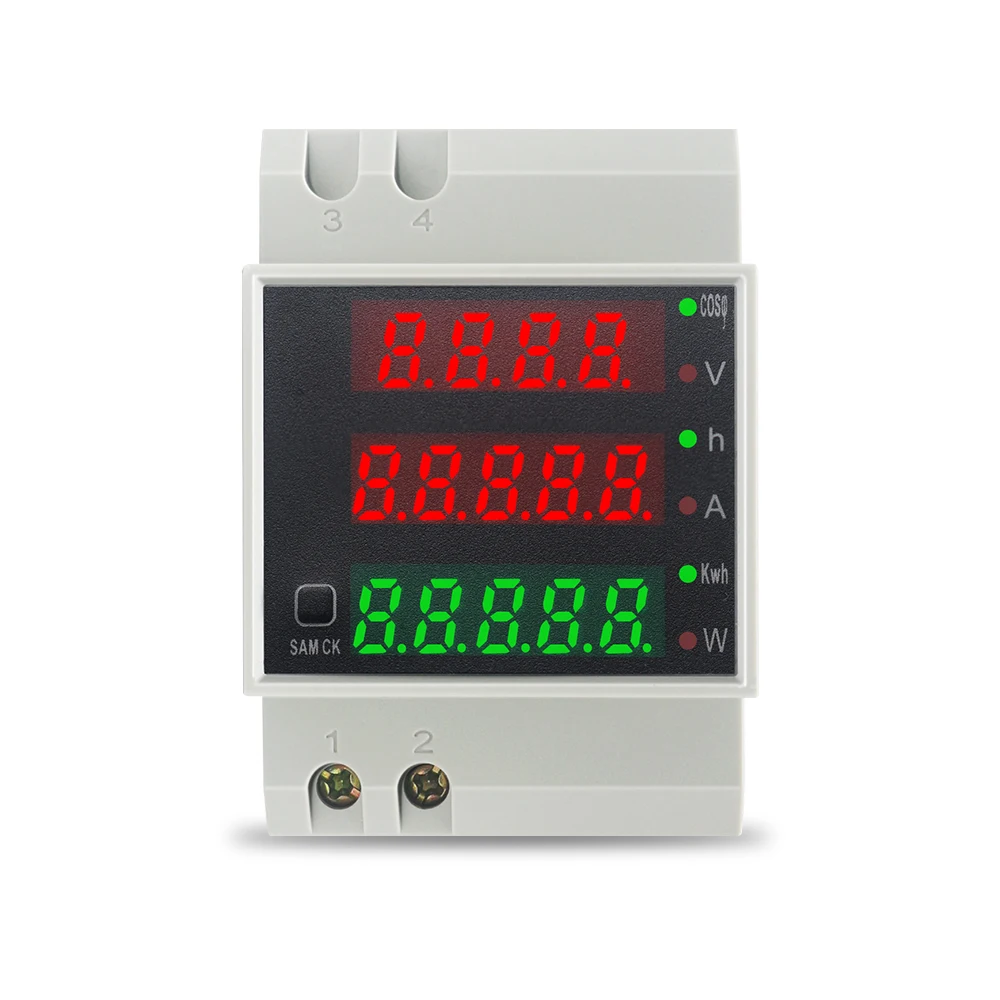

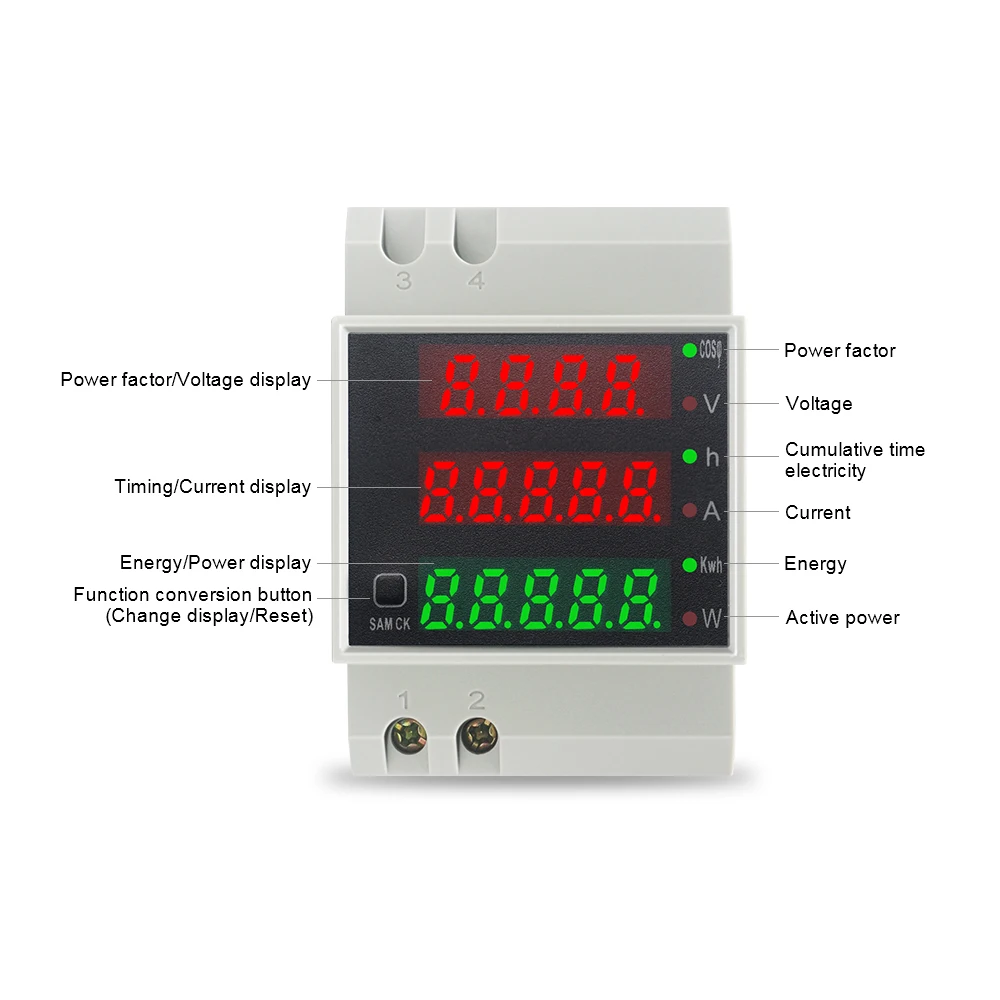

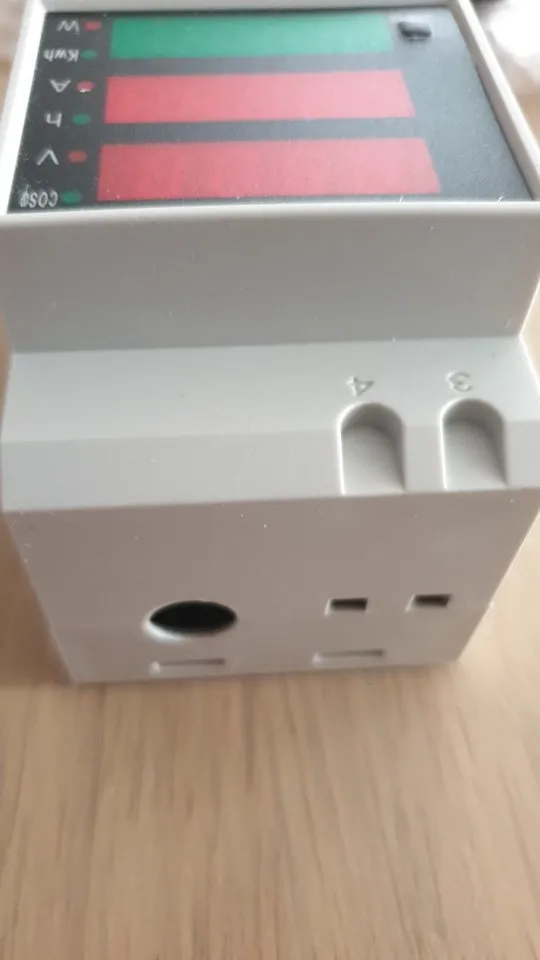

AC напряжение и коэффициент мощности используют четыре красных светодиода 0,31 дюймаПеременного тока и электрической энергии накопительного времени использования пять красных светодиода 0,31 дюймаАктивной мощности, электроэнергия использовать пять зеленый светодиод 0,31 дюйма

Способ применения:

1. Подключите измерительное напряжение к терминалу 1 и 2.

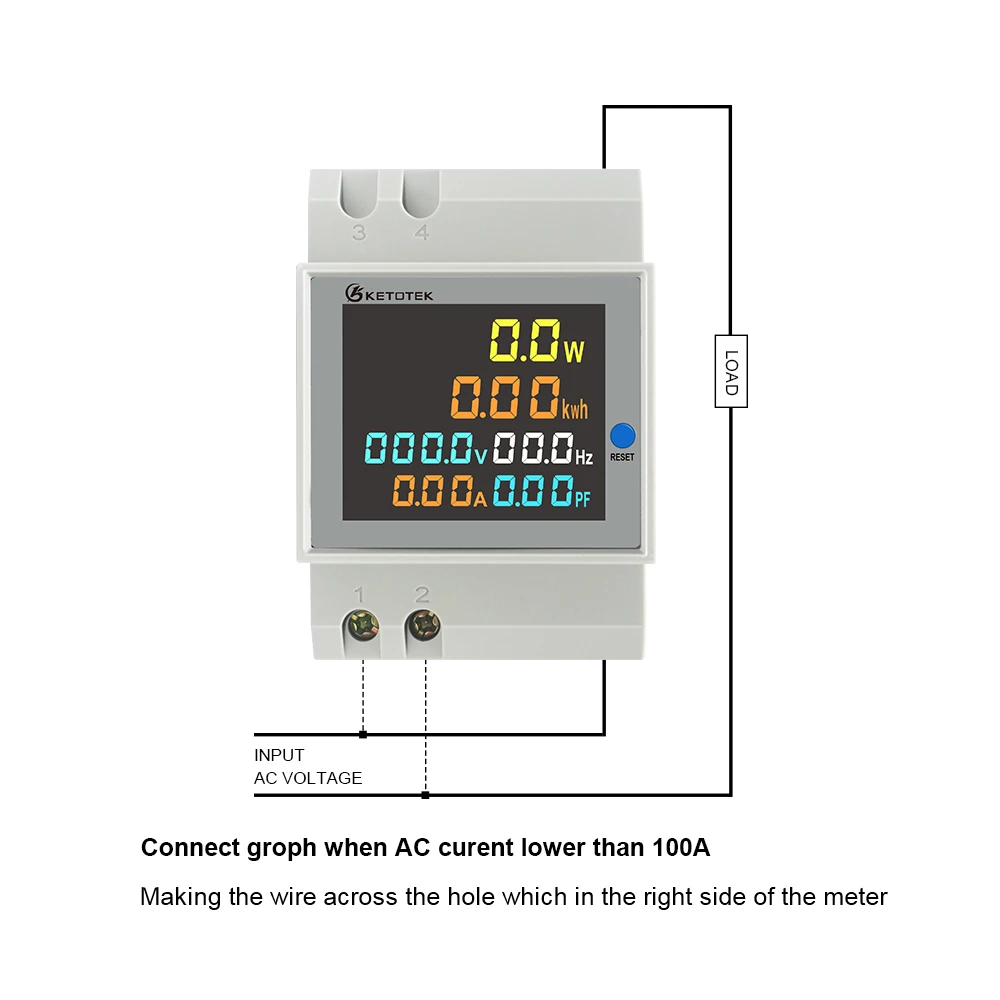

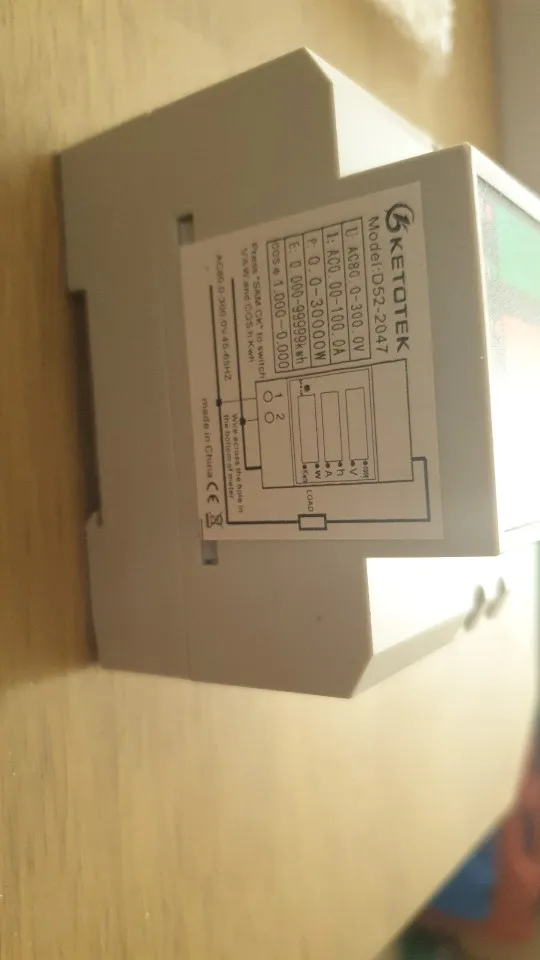

2. Соединения счетчика с трансформатором внутреннего тока в качестве графика. Сделайте провод через отверстие в измерителе и выбранное направление произвольно.

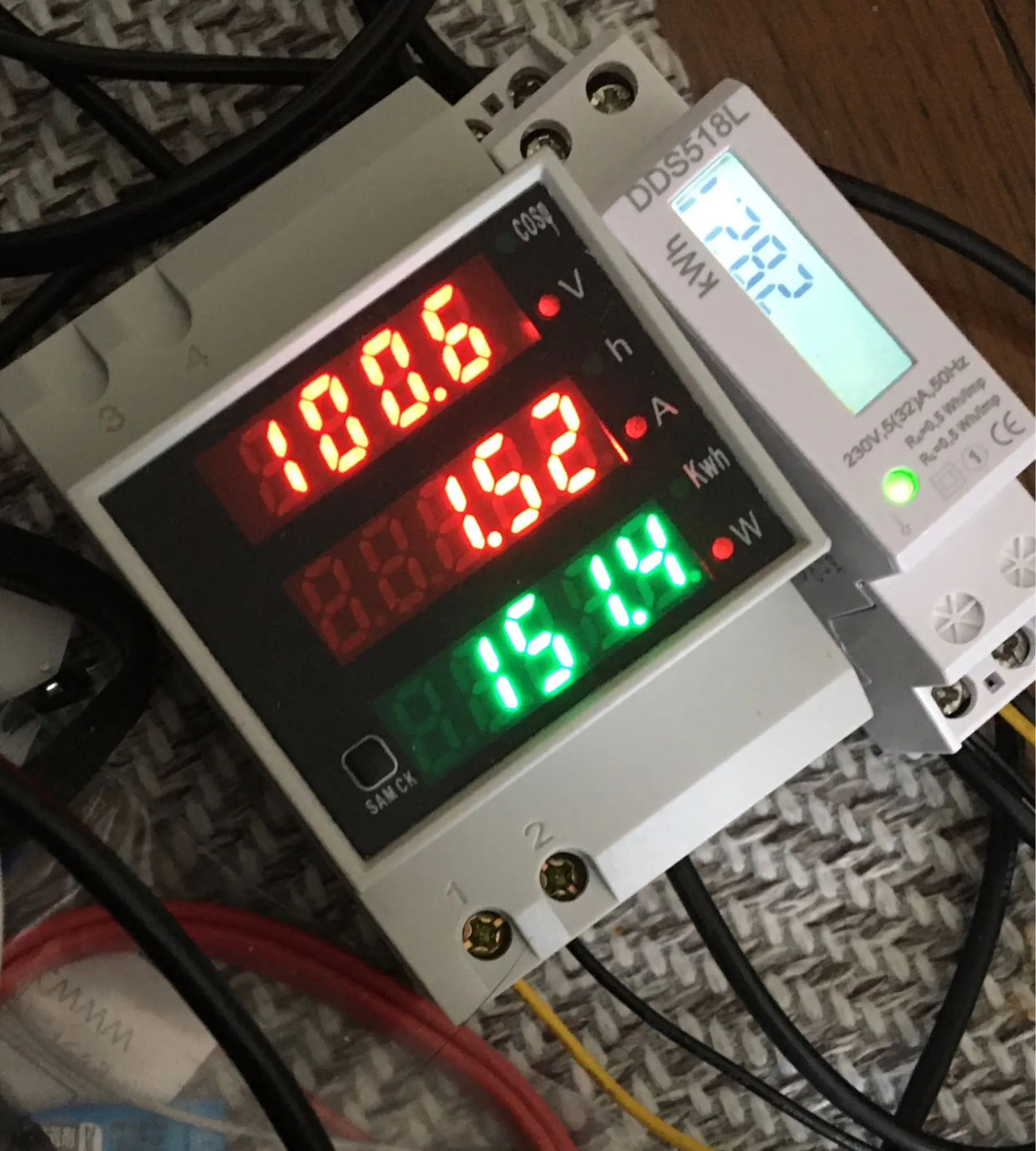

3. При включении индикатор отображает результат измерения напряжения переменного тока (в), переменного тока (а) и активной мощности (Вт), а также красный корреляционный светодиодный светильник.

4. При нажатии кнопки SAM CK (справа от метра) вниз, счетчик изменится, чтобы отобразить результат измерения коэффициента мощности (cosΦ), электрической энергии кумулятивного времени (h) И электрическая энергия (кВтч) и красный корреляционный светодиодный светильник.

5. При повторном нажатии кнопки SAM CK вниз счетчик отобразит результат измерения напряжения переменного тока, переменного тока и активной мощности.

6. Когда мощность выключена, счетчик может сохранить ценность электрической энергии и электрической энергии кумулятивного времени, и перейти на кумуляции данных, когда счетчик питания-на следующий. Когда счетчик показывает электрическую энергию, вы можете нажать кнопку SAM CK в течение пяти секунд, затем электрическая энергия и электрическая энергия кумулятивного времени будут равны нулю и начнут накапливаться, когда отпустите кнопку.

Примечание:

Счетчик может использоваться только для измерения электричества в городе переменного тока 50 Гц/60 Гц, он будет уничтожен при использовании для измерения квадратной волны, выхода инвертора или коррекции синусоидальной волны

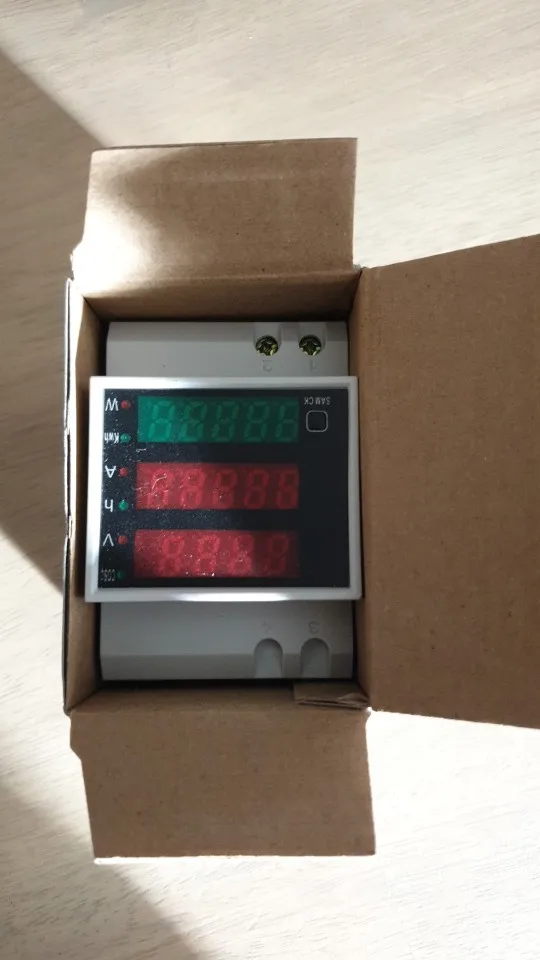

Посылка:

1 х Амперметр переменного тока 80-300 В/переменного тока 250-450 в 0-100.0A вольтметр din-рейка
