Описание

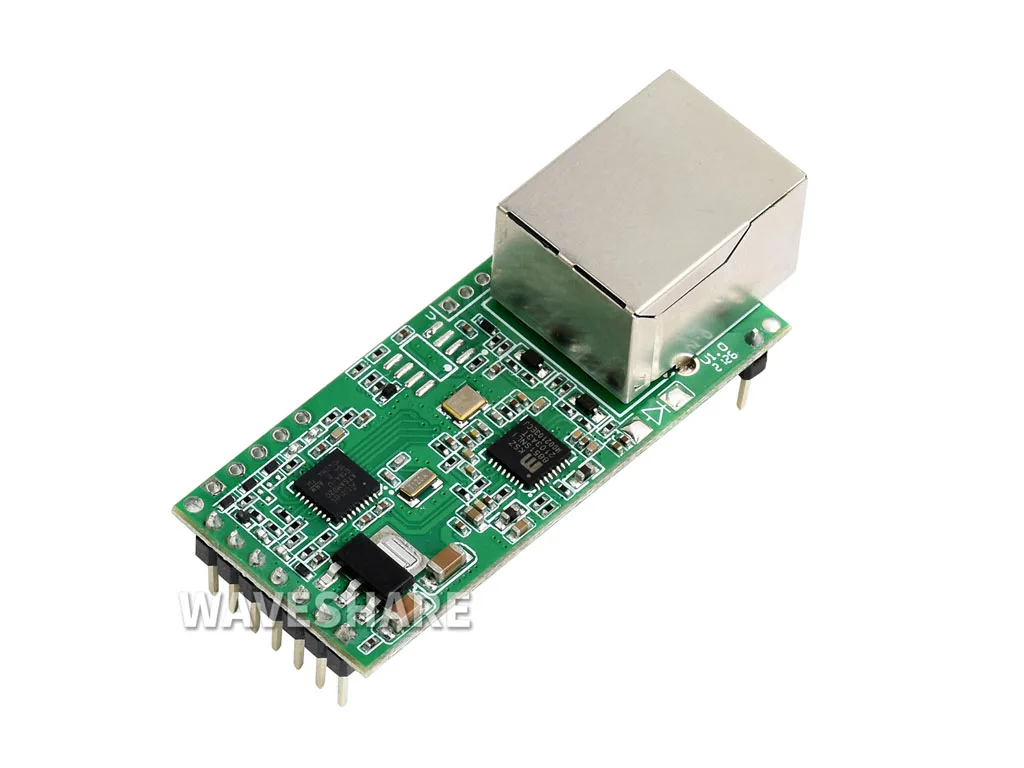

UART TO ETHМодуль обеспечивает простой способ связи между UART и Ethernet, его можно настроить через веб-страницу.
Особенности32-битный процессор ARM серии M0, быстрая скорость, высокая эффективность
Интерфейс ethernet 10/100M Auto-MDI/MDIX, независимо от перекрестного или прямого кабеля
Автоматическое пересоединение обеспечивает надежное TCP-соединение
Поддерживает тайм-аут перезагрузки (без перезагрузки данных), настраиваемое время перезагрузки
Гибкий кадрирование данных последовательного порта, позволяет создавать индивидуальные пакеты
Настраиваемая скорость передачи, от 600 бит/с до 460800 бит/с, поддерживает пять вариантов проверки четности: Нет, нечетный, четный, маркировочный, пробел
Поддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение правдивое
Поддерживает индивидуальные пакеты регистрации, обнаружение состояния соединения, Настраиваемый заголовок пакета, создание зарегистрированных пакетов с выбранным MAC-адресом
Поддерживает индивидуальную веб-страницу, позволяет пользователю настраивать страницу конфигурации модуля
Поддерживает протокол RFC2217-like, возможность связи с устройствами, серийные настройки которых могут изменяться (скорость передачи данных, бит данных и т. д.)
Поддерживает разрешение доменных имен DNS, настраиваемый dns-сервер
Поддержка DHCP, автоматического получения IP или статического IP
Прошивка обновляется через сеть
Восстановление заводских настроек с помощью программного обеспечения и/или оборудования
Поставляется с MAC-адресом по умолчанию, который настраивается
Доступные Режимы работы: сервер TCP, Клиент TCP, сервер UDP, клиент UDP, клиент HTTPD
Поддерживаемые протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клиент HTTPD
Настраивается через веб-страницу, команды AT, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован с вашим собственным программным обеспечением
Предоставляемое программное обеспечение: программное обеспечение для конфигурации модуля, инструмент тестирования TCP/UDP, программное обеспечение виртуального последовательного порта VCOM
Код примера: хост-компьютер (сокет), VB, C ++, Delphi, Android, iOS и т. д.
ПараметрыЗащита: встроенная Электромагнитная изоляция 1,5 кв
Интерфейс: 3,3 в TTL (шаг контакта 2,54 мм)
Источник питания: 3,3 В постоянного тока или 5 в постоянного тока (через другой контакт)
Рабочий ток: 150 мА (средний)/160 мА (макс.)
Рабочая температура: -25 ~ 75 °C
Потребляемая мощность: <1 Вт
Условия хранения: -40 ~ 105 °C, 5 ~ 95% относительной влажности
Размеры: 50,5x22,6x15 (мм)
ПрименениеДвунаправленная Прозрачная передача между TTL и проводным Ethernet:
Увеличьте Расстояние связи для последовательных устройств:
Управляйте несколькими последовательными клиентскими устройствами удаленно через один веб-сервер:
Управляйте последовательным сервером удаленно через нескольких веб-клиентов:
Версия A
Версия B
Вики: Www.waveshare.com/объектов/uart_to_eth
UART TO ETH
От RS485 до ETH
От RS232/485 до ETH
2-CH-UART-TO-ETH
Процессор
Cortex-M0
Cortex-M0
Cortex-M4 (частота до 120 МГц)
CH9121
ETHERNET
Тип
RJ45 (100 Мбит/с автосогласование)
UART
Тип
UART
RS485
RS232 + RS485 (позволяет одновременно работать)
UART
Баудрат
600 бит/с ~ 460,8 кбит/с
600 бит/с ~ 230,4 кбит/с
300 бит/с ~ 921,6 кбит/с
Аппаратный поток
Не поддерживается
Поддерживается
Не поддерживается
Бит данных
5, 6, 7, 8
Стоп-бит
1, 2
Четность бит
Нет, четный, нечетный, пробел, Марк
Защита интерфейса
Блок питания
Обратная защита, защита от электростатического разряда, защита от перенапряжения
Ethernet
Кв Электромагнитная изоляция
RS485
-
Защита от электростатического разряда 2 кВ, 2.2Ω регистры подъема вверх/вниз
-
Другое
-
-
Светонепроницаемый, защита от перегрузки по току
-
Режим работы
Тип
Сервер TCP, Клиент TCP, сервер UDP, клиент UDP, клиент HTTPD
Сервер TCP, Клиент TCP, сервер UDP, клиент UDP
Сервер TCP
Настраиваемый 1 ~ 16 клиентов
Поддерживает 2-канальный разъем, 8 клиентов на ch
Настраиваемый 1 ~ 16 клиентов
MISC
Особенности
Индивидуальные пакеты сердцебиения, индивидуальные пакеты регистрации, индивидуальная веб-страница, протокол RFC2217-like, поддержка активности, автоматическая Перезагрузка таймаута, короткое соединение, обновление прошивки через сеть
Поддержка активности, обновление прошивки через сеть
-
-
Шлюз Modbus, Websocket (веб-страница в серийный)
-
Конфигурация
Встроенная веб-страница, программное обеспечение конфигурации главного компьютера, последовательные команды
Программное обеспечение конфигурации главного компьютера, последовательные команды
Блок питания
3,3 В/5 В
5 ~ 7 в
5 ~ 36 В
3,3 В/5 В
Рабочий ток
150 мА @ 5 В
110 мА @ 5 В
86,5 мА @ 5 В
140 мА @ 5 В
Рабочая температура.
-25 ~ 75 ℃
-40 ~ 85 ℃
Температура хранения.
-40 ~ 105 ℃
-55 ℃ ~ 125 ℃
Содержимое упаковки
