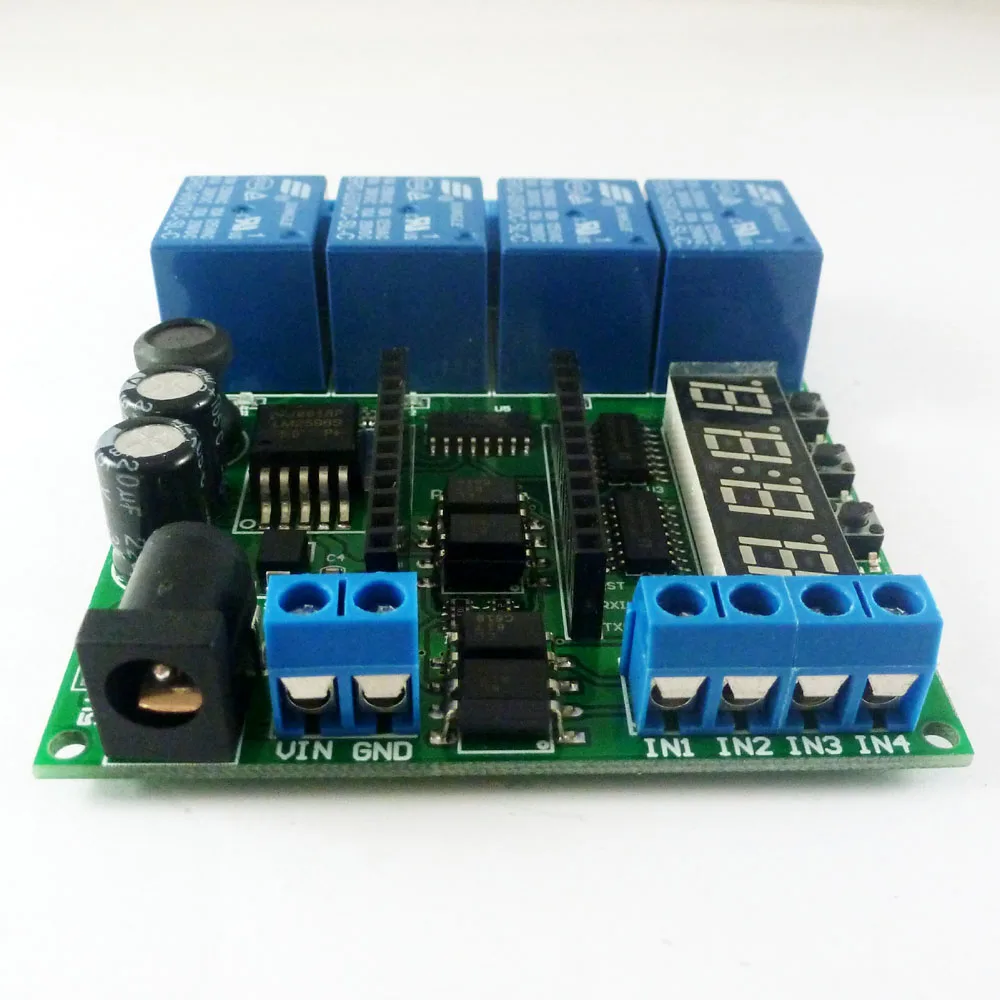

Наименование товара:DC 5V 12V 24V 4 Channel Pro mini PLC Board релейный модуль для таймера задержки Arduiuo
В посылка входит:
1 шт DC 5V-24V 4 channel Pro mini PLC релейная плата (Мини-плата Pro в комплект не входит)
Характеристики продукта:
1 Рабочее напряжение: источник питания 1, 6,5-25 В постоянного тока; Источник питания 2, 5 в постоянного тока
2 рабочий ток: ток в режиме ожидания (все реле замкнуты) 15 мА, 1 реле открытого 45 мА, 2 реле открытого 77 мА, 3 реле открытого 109 мА, 4 реле открытого 140 мА

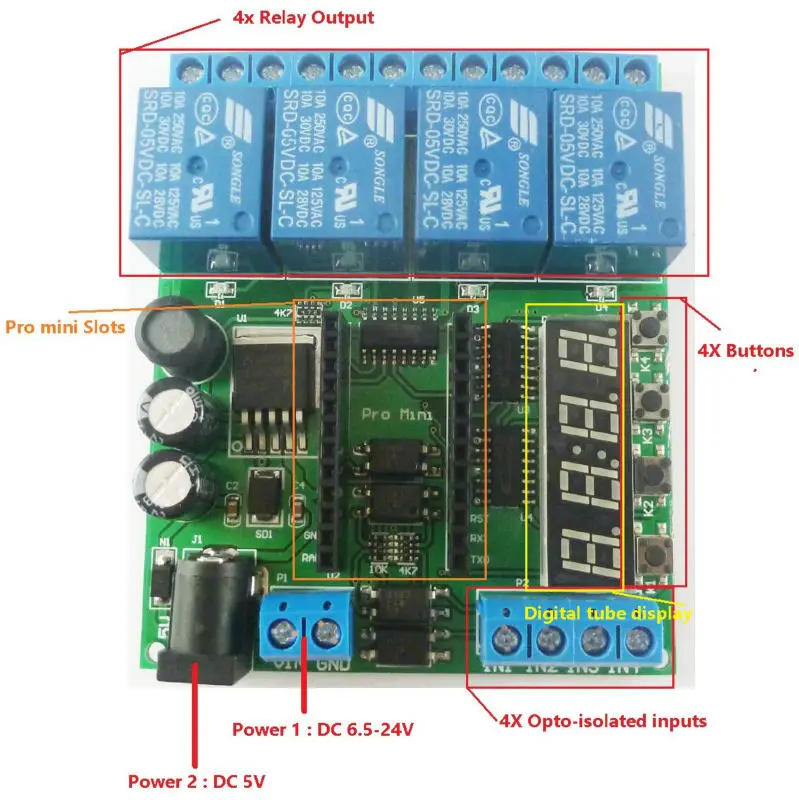

3. Бортовые ресурсы:4x оптоизолированные входы(Триггер низкого уровня, тип NPN), 4x кнопки,4-битный цифровой дисплей с трубкой-1 шт., 1 пара мини-слотов Pro,4 релейных выхода
4 размера 80*66*19 мм
5 Вес: 79 г
Мы предоставляем код (эскиз), который может достичь только простой функции задержки, время задержки регулируется путем изменения параметра задержки кода (эскиза).
Если вам нужна дополнительная функциональность, напишите свой собственный код. Мы не предоставляем дополнительный код (эскиз) и техническую поддержку
Как использовать: Посмотрите видео «демонстрация мини-реле задержки IO22C04 pro» (вы можете найти видео в GOOGLE)
Примечание: IO22C04 не может работать независимо, для работы должна находиться под контролем мини-платы Pro. Если у вас нет мини-платы Pro, приобретите ее отдельно или Приобретите комплект с Pro mini
Вам может понадобиться:
Мини-плата Pro,Нажмите здесь!
Мини-загрузчик Pro,Нажмите здесь!
Примеры применения:
Пока вы пишете Мини-код ARDUIUO Pro (скетч), вы можете использовать его для достижения различных функций таймера задержки, таких как:
Двигатель вперед и назад,
Время включения,
Отключение времени,
Задержка включения,
Задержка запуска,
Бесконечная задержка петли,
Ограниченное количество циклических задержек,
Силовой секвенсор,
И так далее.
Схема подключения:
1 цепь управления 6-24 В постоянного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и
Прочее DC 6-24V оборудование

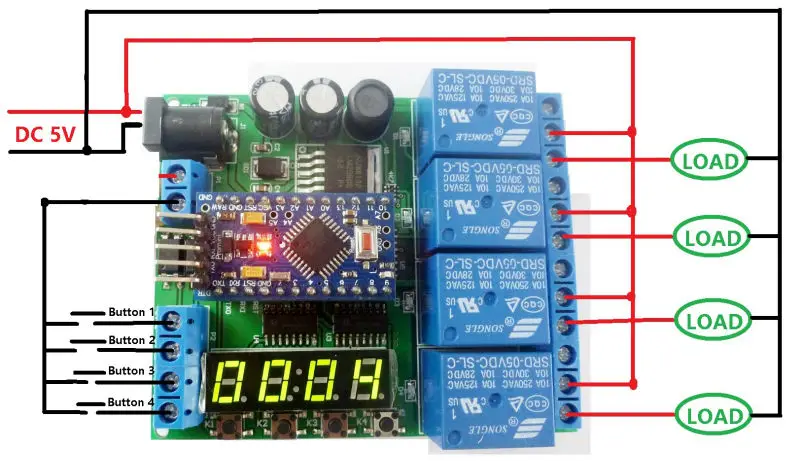

2 цепи управления 5 в постоянного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, макетная плата и
Прочее DC 5V оборудование

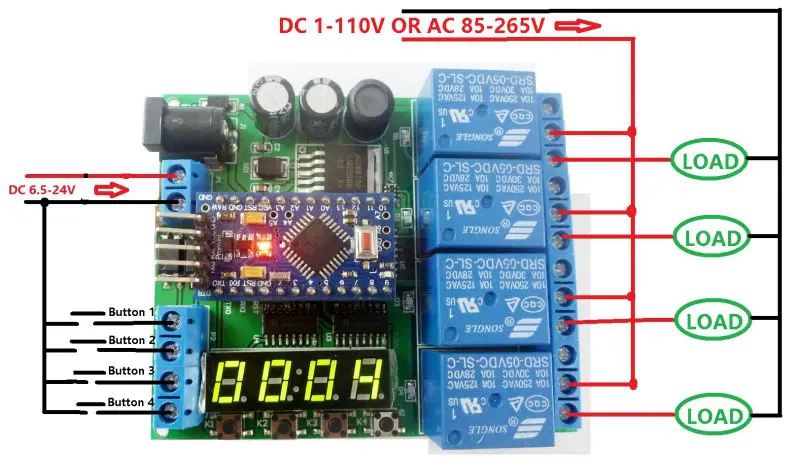

3 источник питания 6,5-24 В, «нагрузка» может быть постоянным током 1-110 В или переменным током 85-265 в

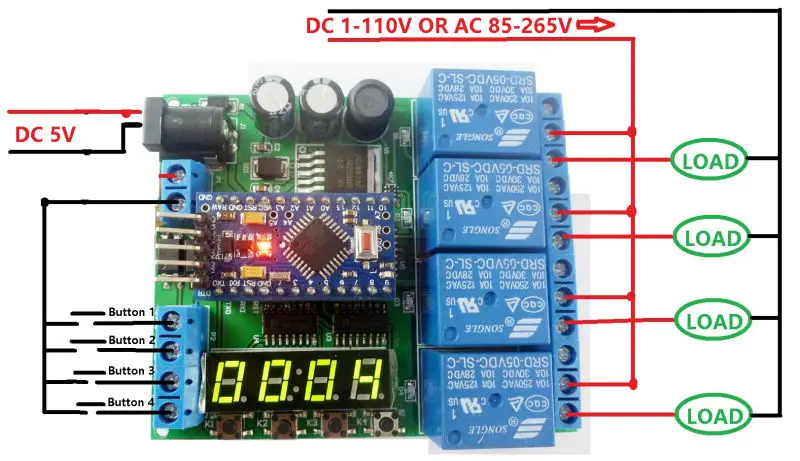

4. Источник питания 5 В, «нагрузка» может быть постоянным током 1-110 В или оборудованием переменного тока 85-265 в
