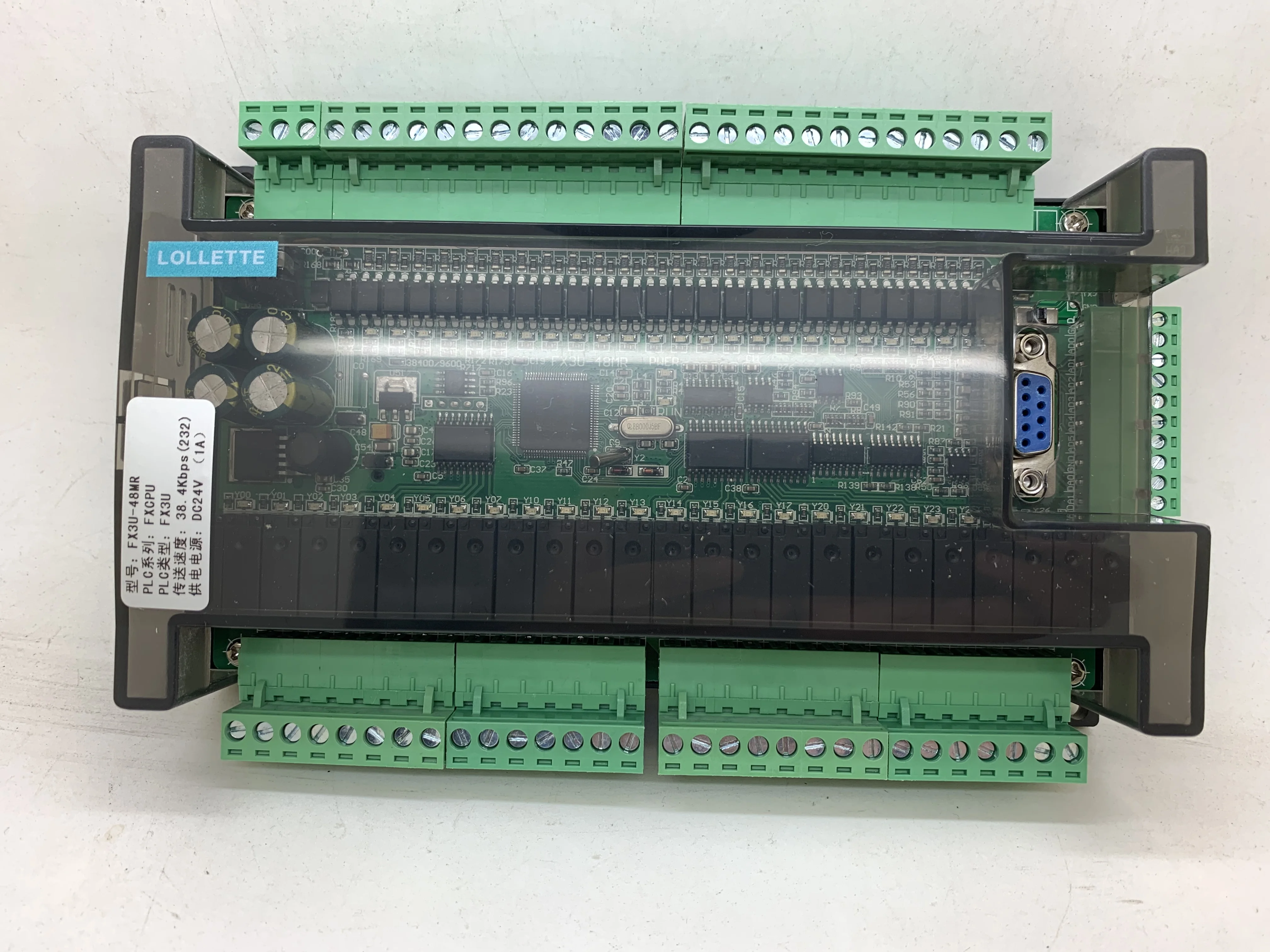

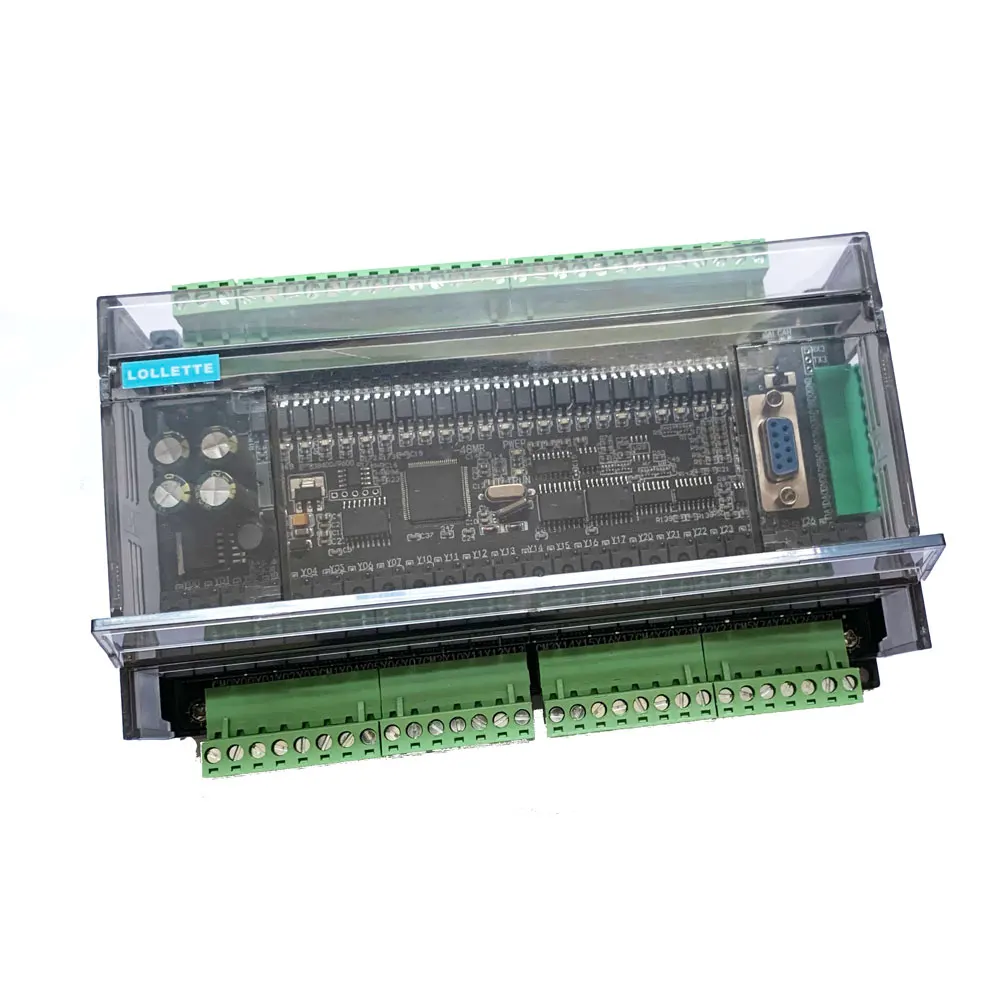

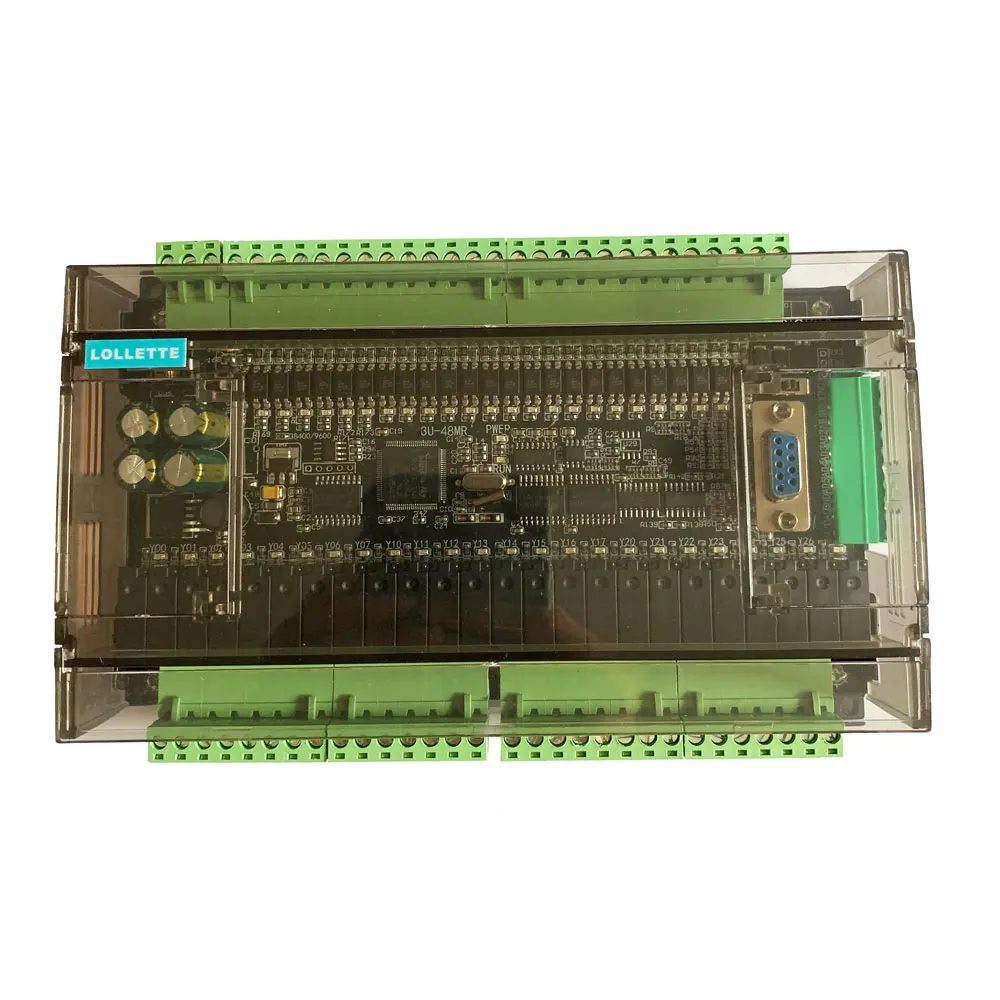

LE3U 48MR PLC программируемый логический контроллер
Третий вечерние программное обеспечение для программирования Описание: может быть совместим с программное обеспечение для программирования Developer7.8 GX или 8,52 、 8,5 、 8,86 версия
LE3U 48MR -- 24 точечный ввод 24 релейных выхода, 6 аналоговых входов (3 channcel o-v10,3 канала 0-20 мА), 2 канала аналоговых выходов (0-10 В),X0-X5 высокоскоростной вход 12k
1. 3 канала АВ вход переменного тока,2. Поддержка 1N, 2N, 3U инструкции3. Программа 8000 шагов,4. Скорость загрузки 384005. Поддержка Mitsubishi GX-Develoer, GX-WORK26. Поддержка HMI
Подключение, приложение полностью идентично Mitsubishi FX3U.
В не встраеваемых штекеров промышленного класса 32-бит MCU, а также работают намного быстрее, чем Mitsubishi FX3U.

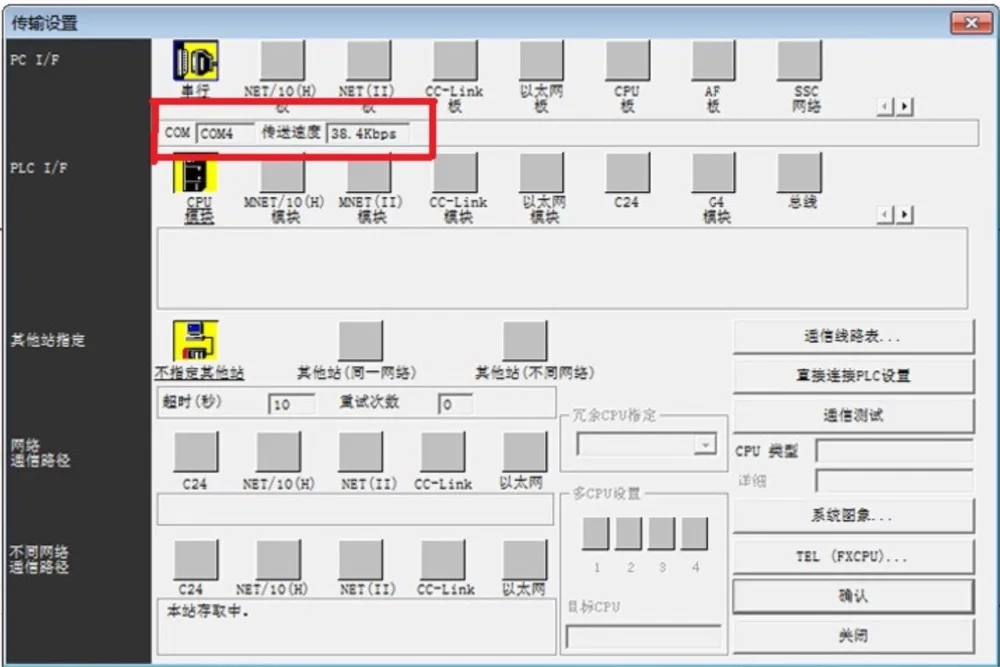

Скорость передачи ПЛК до 38400
Примечание: поскольку Международный воздух не позволяет волосам содержать легковоспламеняющиеся и взрывоопасные товары, таким образом, Юнити не содержит доставку батареи, спасибо за понимание!

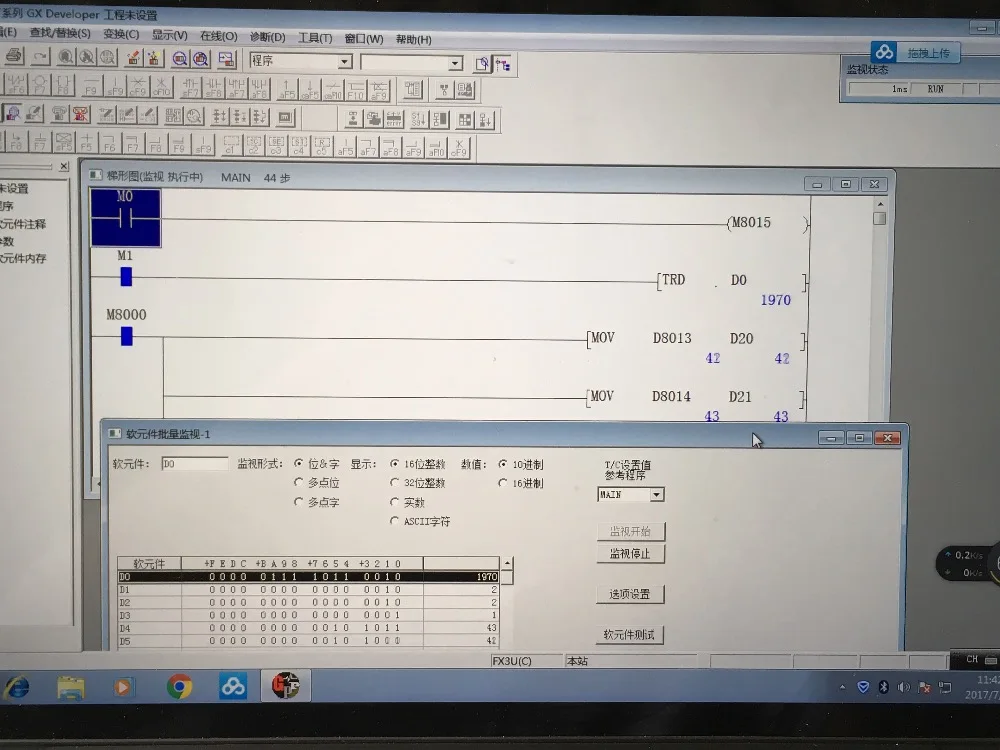

Модуль часов поясняет: при установке часов M8015 должен быть установлен и восстанавливает сброс M8015. D8018 для Года, D8017-месяц, D8016-день, D8019-неделя, D8015-час, D8014-минута, D8013-вторая. Данные о часах могут считываться с помощью TRD данных о часах для чтения данных о часах в общий регистр или для изменения часов с инструкцией TWR по часам, используя эту инструкцию без позиции M8015

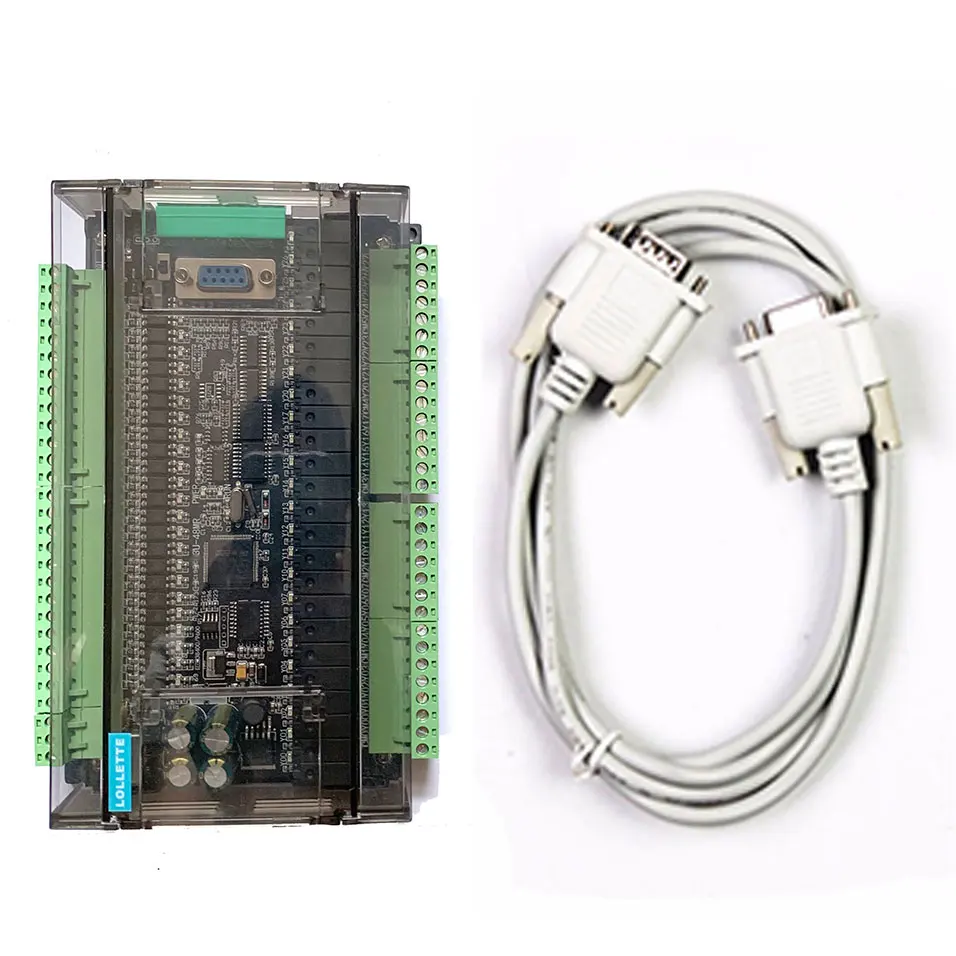

Посылка:1 * контроллер1 * кабель Rs232
Примечание: 2 стиля снаряжения поставляются случайным образом.



Входная мощность
DC24
Количество шагов
8000 шагов; 2 порта связи: 1 RS232 (DB9 последовательный порт iscommunication port для протокола FX3u 38400,7,E,1; 1 RS485 (485 выбор) Протокол связи может быть установлен D8120).
X входной элемент
DC24, X0-X27 вход, низкий уровень X0-5 является высокоскоростным счетом входного порта (По умолчанию 12K)
Y выходной элемент
Y0-Y27 для оптимального релейного или транзисторного выхода, релейный выходной ток 5а.
Аналоговый вход
6 аналоговых входов, 12 бит точности, A0-AD2: 0-10 В, A3-AD5 :0-20 мА; Чтение аналоговых RD3A инструкции.
Аналоговый выход
2 аналоговых выхода, 12 бит точности, выходное напряжение: 0-10 В. Выходное аналоговое напряжение с инструкцией WR3A
Промежуточное реле M
M0-M3071, объем экономии энергии может быть установлен. Rang M0-M1023
Шаговые точки S
S0-1023, диапазон энергосбережения можно настроить S0-S1023, по умолчанию S500-S999
Таймер 100 мс
T0-T199, накопительная мощность вниз сохранить T184-T199
Таймер 10 мс
T200-T249, накопительная мощность вниз сохранить T246-T249
Таймер 1 мс
T250-T383,T250-255-это кумулятивный Тип
16-бит счетчик
C0-C199, экономит питание C100-199
32-битный счетчик
C200-C219, экономит питание C220-C234
32-разрядный высокоскоростной счетчик
C235-255;C235-240 для однофазного счетчика, без гармоник;C241-240 однофазный счетчик, двойной частоты; C247-249 двухфазный счетчик, без гармоник;C250-252 для двухфазного счетчика, удваивает частоту;C253-255 бифазический счетчик, 4 частоты удваиваются;
Зарегистрируйте D
D0-D7999, диапазон экономии энергии может быть установлен D0-7999
Указатель непрямого адресации V, Z
V0-7,Z0-7
P subroutine jump number
P0-63
Я прерываю
X0-5 внешнего прерывания. Прерывание таймера (1 мс). Прерывание таймера.
Специальный элемент M
M8000 работает нормально закрытый, M8002 импульса питания, M8011 10 мс импульса, M8012 100 мс импульса, M8013 1s импульса, M8014 минут импульса.
При установке часов M8015 должен быть настроен для повторного запуска сброса M8015. D8018 за год, D8017 за месяц, D8016 за день, D8019 за неделю, D8015 за час, D8014 за минуту и D8013 за второй. Вы можете использовать данные часов для чтения инструкций, TRD для чтения данных часов в общий регистр или использовать часы для написания инструкций TWR, изменения часов, С этой инструкцией не устанавливайте M8015.


С оболочкой.
