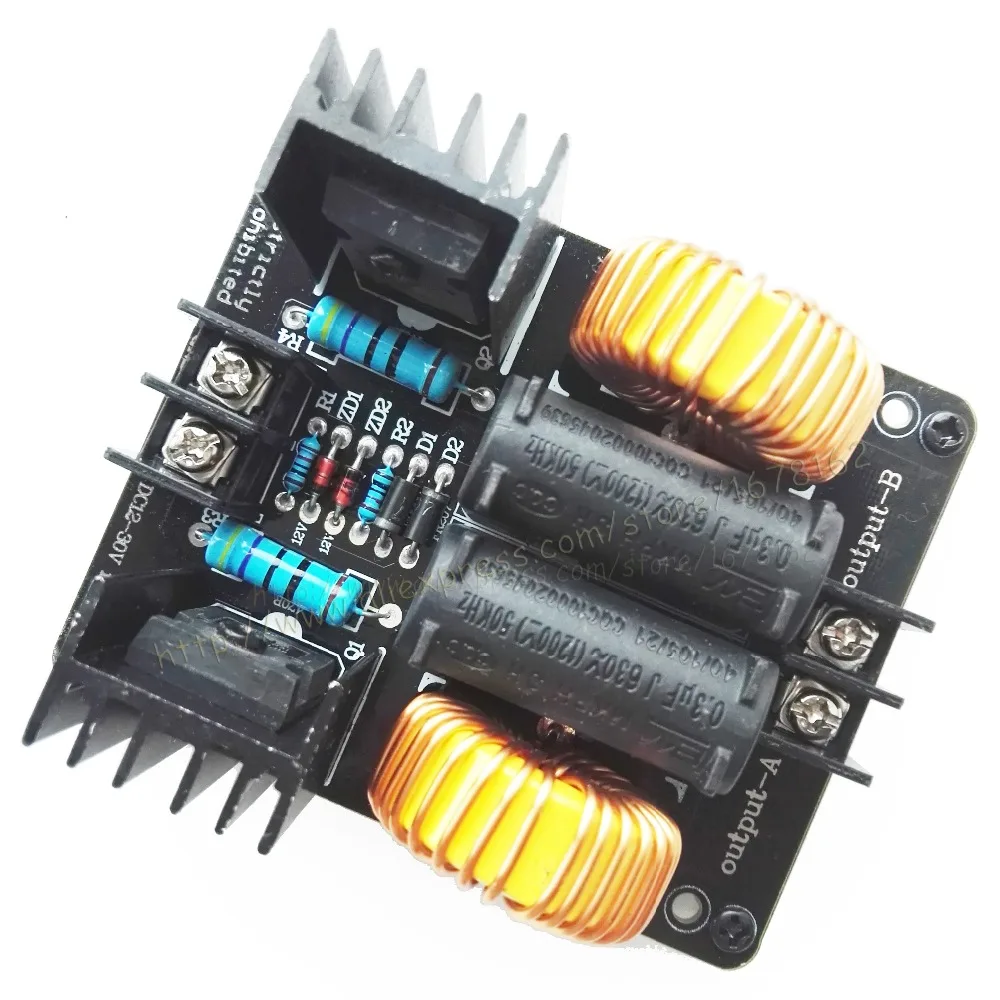

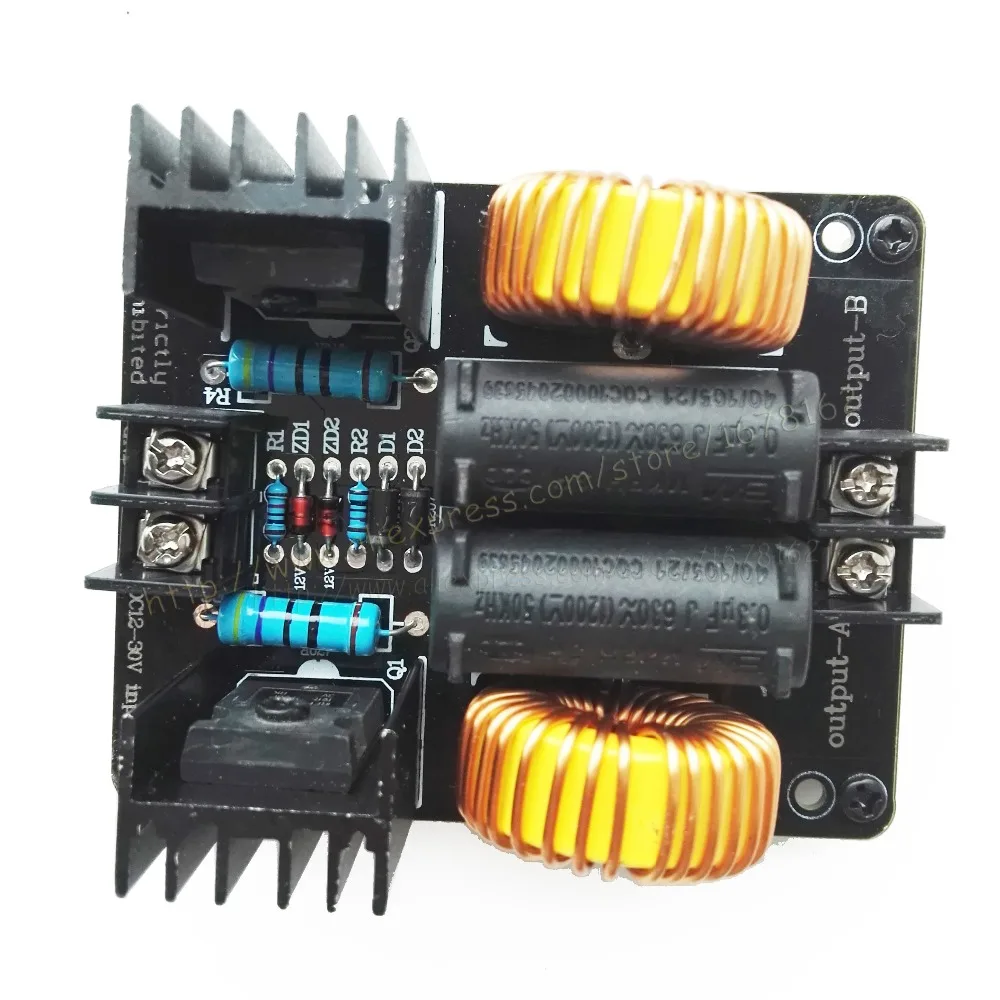

Модуль индукционной нагревательной платы 20A 1000 Вт ZVS с низким напряжением, водонагреватель Flyback, Новая плата модуля электрического блока

Размер: 69 мм x 85 мм x 30 мм

Это 30 Кольца, диаметр проволоки 1,25 мм.

Особенности:

1. Этот раздел индукционного нагрева с использованием низкого напряжения постоянного тока 12-30 в

2. Максимальный ток 20 А, максимальная мощность 1000 Вт.

3. Протестированный источник питания 53 в, когда работает надлежащим образом.

4. Из-за своей средней мощности, используется для небольших частей DIY игроков, которые закаливают, отжига и другой термообработки,

5. Также может использоваться с графитовым тиглом, тающим золото, серебро, медь, алюминий и другие металлы,

6. Равномерное нагревание, очень удобное.

7. Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором

8. Для того, чтобы увеличить теплоотвод с помощью по индивидуальному заказу подложка толщиной 8,5 мм!Мощность охлаждения очень мощная.

9. Использование опор M4, жар меньше, более эффективный.

Примечания:

1. Комплект содержит полный набор элементов приводной цепи и латуни

2. Покупателям необходимо приносить свою мощность и охлаждающий блок.

3. Печатная плата с использованием двухсторонней стекловолоконной платы, в основном, для расширения используются медные следы

Используйте всю заднюю поверхность общей резонансной цепи,

Непрерывная работа, пожалуйста, добавьте вентилятор, чтобы надуть сверху,

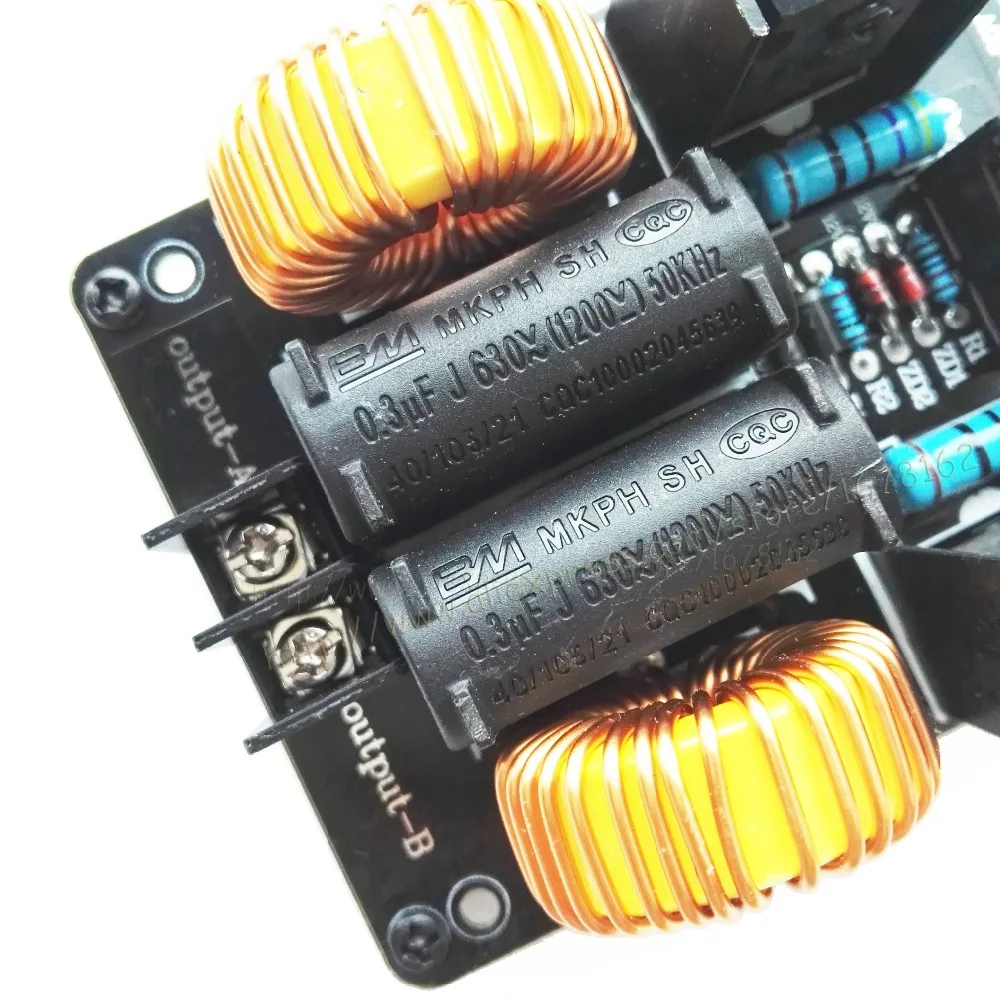

Резонансные конденсаторы и другие компоненты прохладны.

4. Использование переключателя питания обратите внимание, что из-за высокой мощности, как правило, медленное запуск,

Которое только что открыло устройство, выходное напряжение медленно поднимается, в то время как оно включается до индукционной нагревательной цепи, если напряжение поднимается до 12 В, потому что пуск недостаточно напряжения, не может себе представить вибрацию, В результате двух одновременно проводящих трубок mos, сгоревших компонентов.

Таким образом, первый начнет переключение напряжения источника питания до 12 в выше, а затем получите доступ к индукционной нагревательной цепи.

5. Объем объекта с подогревом внутри катушки в дизайне применяется нагревающий не может превышать 1/5 объема

(Если нагревательный цилиндр, то диаметр нагревательной катушки меньше, чем диаметр 1/3), или это может быть из-за перегрузки или выгорания питания на цепь.

Хотя эта схема может переносить 20-30 А входный ток, но не должен превышать 15 А, когда безопасная работа,

Вы можете легко добавить Амперметр между блоком питания и платой нагревателя, но Всегда контролируйте перегрузку тока.

Посылка включает в себя: 1x ZVS 20A 1000W водонагреватель
