1, ADF4531 модуль, старший инженер старается изо всех сил, чтобы построить, полное ознакомление с официальной версией дизайна; PCB имеет преимущества красивый внешний вид, разумный макет и дизайн, изысканные материалы;
2, Диапазон выходной частоты: 35M-4,4G
3. Источник питания: 5 в источник питания, может быть непосредственно использован USB источник питания;

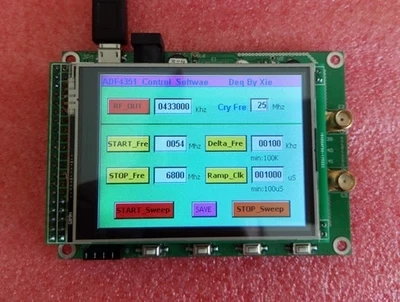

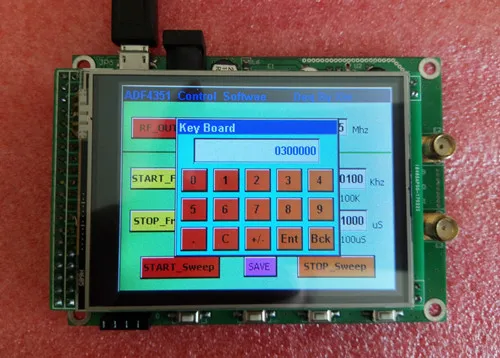

4, цветной дисплей, управление сенсорным экраном, может реализовывать частоту, частоту развертки.
5. Дизайн официального модуля;

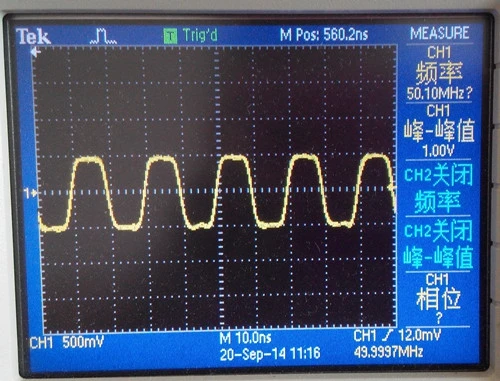

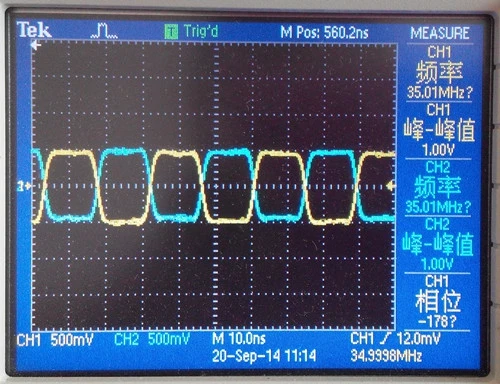

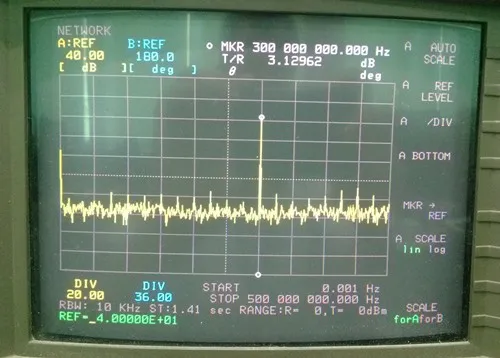

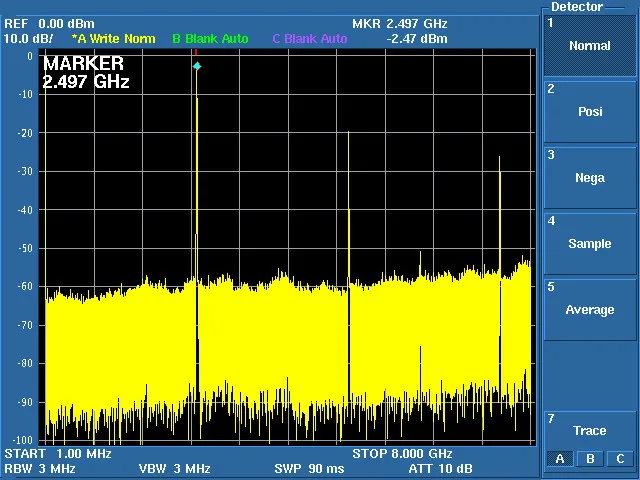

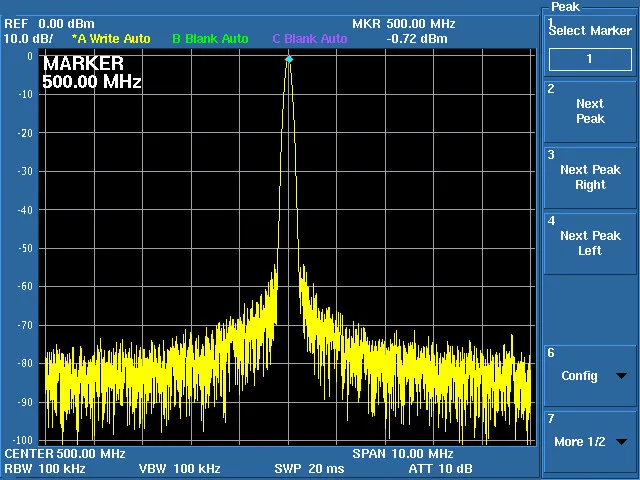

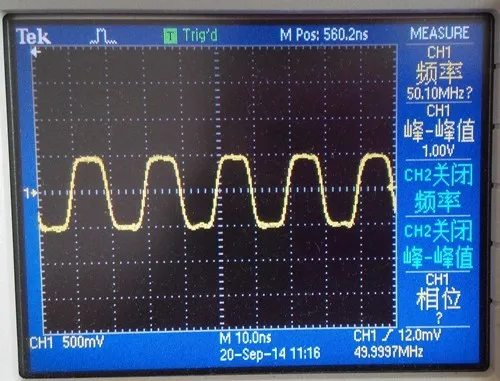

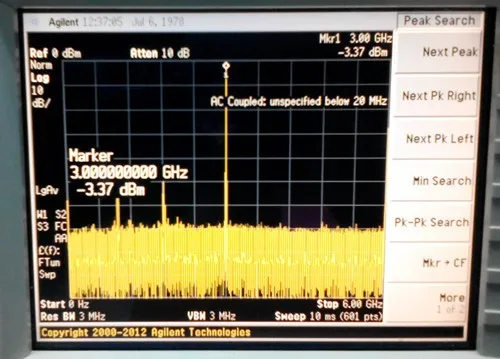

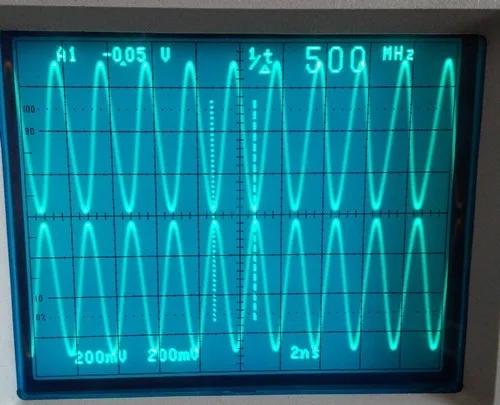

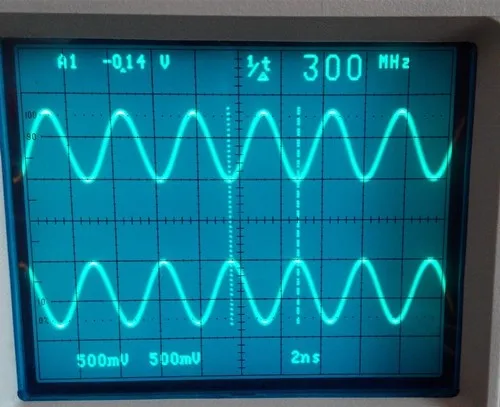

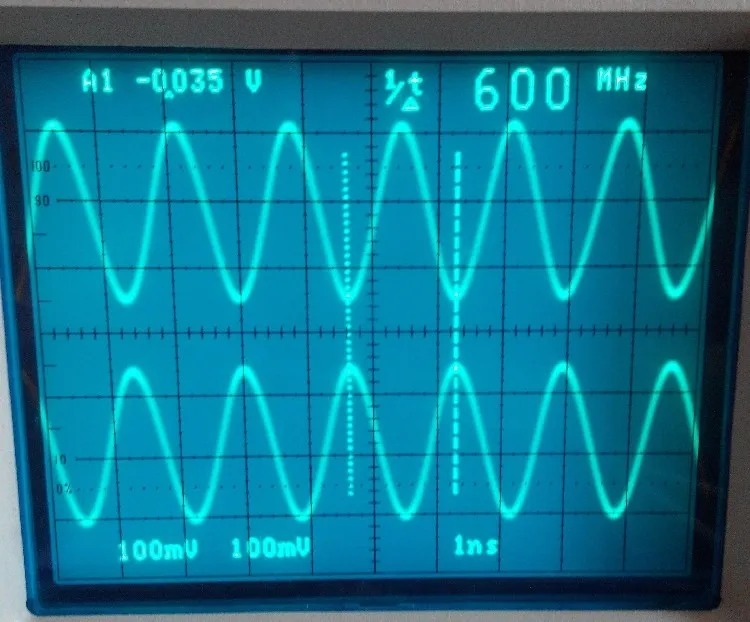

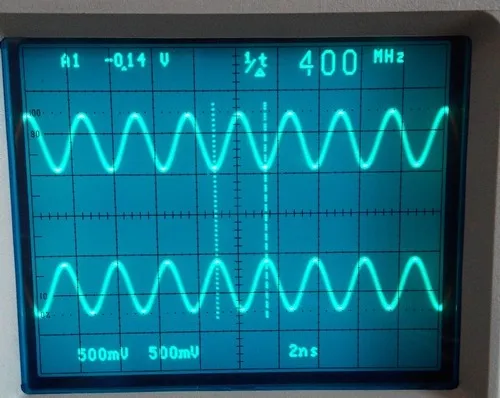

Два,Модуль испытательной формы сигнала:
Три, применение модуля:
1. Беспроводная структура (TD-SCDMA, WiMAX, W-CDMA, GSM, PCS, DCS, DECT)
2. Испытательное Оборудование3, Беспроводная локальная сеть (LAN), оборудование для кабельного телевидения4. Генерация часов
Четыре,Комплект:
1, модуль ADF4351
2, USB линия
3, схема принципа (PDF), процедуры проекта STM32 (GUI-это библиотека), другая информация; (отправьте его на ваш адрес электронной почты)
Пять, введение чипа:
ADF4350/ADF4351 в сочетании с внешним петлевым фильтром и использованием внешней эталонной частоты, может достичь фракционного N или целочисленного N частоты (PLL) частотного синтезатора.
ADF4350/ADF4351 имеет интегрированный осциллятор с контролем напряжения (VCO), основной Частотный диапазон выходного сигнала которого составляет от 2200 МГц до 4400 МГц. Кроме того, при использовании 1/2/4/8/16 системы безопасности делитель частоты цепи, пользователь может генерировать низкий уровень для того чтобы МГц RF 35 МГц/137,5 выход преобразователя частоты. Для приложений, требующих изоляции, этап вывода RF может быть реализован как бесшумный. Функция отключения звука может управляться через штифт, а также через программное управление. В то же время обеспечить вспомогательный выход RF, и не может быть отключен.
