Последнее обновление: 18.09.2024
Описание:
Этот инструмент наиболее подходит для различных брендов модели жесткого диска.
Адаптация: 3,5 "и 2,5" SAS SCSI жесткий диск
Основное применение: сменная магнитная головка,
Поддержка тонких дисков полной серии Seagate и других жестких дисков с внутренней головкой Western Digital,Maxtor, Samsung и т. Д. Простота в использовании.
Эта утилита «heads Tools utility» очень сильна, по сравнению с ранее перечисленным головным инструментом более практична для поддержки более широкого диапазона, более близкого. Полностью учитывайте тип компьютера, тип жесткого диска, номер диска, количество головок, головок, зона причаливания (внешняя посадка в пределах посадки) и другие факторы, уникальные крепежные отверстия, булавки, Розетки и другая персонализированная конструкция не только полностью фиксированной головки, но и помогут безопасно и легко управлять головкой в области диска или припаркованной раме, так что «головка» максимизирует безопасную работу и сейсмическую способность также одновременно усиливается. «Главный инструмент с восстановлением данных в хорошей синхронизации, а также физическая головка отделена «консистенцией».

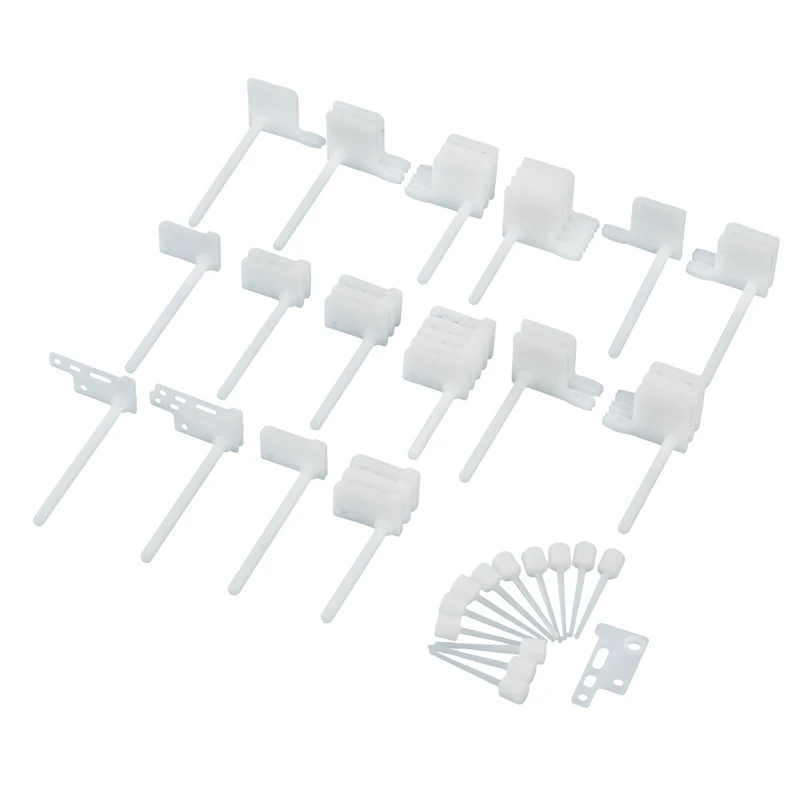

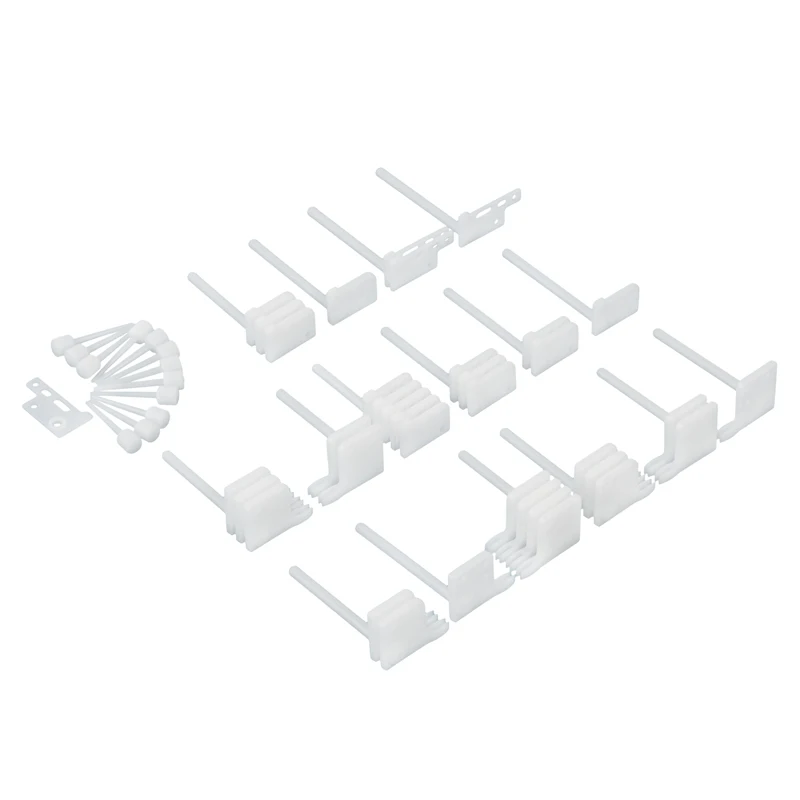

Упаковочный лист инструмента:
Инструмент модели: 101 #102 #103 #104 #121 #122 #123 #132 #
Количество: 1 1 1 1 1 1 1 1 1 1
Инструмент модели: 201 #202 #203 #215 #301 #302 #401 #403 #
Количество: 1 1 1 1 1 1 1 1 1 1
Примечание: Это профессиональный инструмент, если вы используете его в первый раз.
Пожалуйста, сначала попробуйте плохой жесткий диск, тогда вы сможете лучше овладеть им в реальной работе.
"Инструменты для ремонта" Поддержка жесткого диска список:
Модель инструмента модель жесткого диска Емкость жесткого диска количество головок
101 #Samsung -- SpinPoint SV4002H / DOM 40G -- одна тарелка и две магнитные головки
Samsung -- SpinPoint SP0802N 80G -- две тарелки и две магнитные головки
Seagate -- 7200,12 ST3500418AS 500G -- одна тарелка и две магнитные головки
Seagate -- 7200,11 ST3320613AS 320G -- одна тарелка и две магнитные головки
Seagate -- 7200,7 ST380011A 80G -- одна тарелка и две магнитные головки
Seagate -- ATA IV ST340016A 40G -- одна тарелка и две магнитные головки
Seagate -- U6 ST340810A 40G -- одна тарелка и две магнитные головки
Western Digital -- WD800BB-22DKA0 80 г -- одна тарелка и две магнитные головки
Western Digital -- WD800BB-00JHC0 80 г -- две тарелки и две магнитные головки
Western Digital -- WD800BB-23JHC0 80 г -- одна тарелка и две магнитные головки
Western Digital -- WD400EB-00CPF0 40 г -- одна тарелка и две магнитные головки
Western Digital-GENERIC AT 40G-одна тарелка и две магнитные головки
102 #Seagate -- 7200,11 ST3500320AS 500G -- две тарелки и четыре магнитные головки
Seagate -- 7200,7 ST3120022A 120G -- две тарелки и четыре магнитные головки
Seagate -- SV35.3 ST3500320SV 500G -- две тарелки и четыре магнитные головки
Seagate -- ATA V ST380023A 80G -- две тарелки и три магнитные головки
Seagate -- ATA IV ST360021A 60*80G -- две тарелки и три магнитные головки
Western Digital -- WD400AB 00BVA0 40G -- две тарелки и три магнитные головки
Western Digital -- WD300BB 00AUA1 30G -- две тарелки и четыре магнитные головки
103 #Western Digital -- WD1600JS 00MHB0 160G -- три тарелки и шесть магнитных головок
Western Digital -- WD1200BB 00GUA0 120G -- две тарелки и три магнитные головки
Western Digital -- WD800BB 00CAA1 80G -- две тарелки и четыре магнитные головки
Western Digital -- WD400BB 32CCB0 40G -- две тарелки и четыре магнитные головки
104 #Seagate -- 7200.11ST31500341AS 1500G -- четыре тарелки и восемь магнитных головок
Seagate -- 7200,11 ST31000340AS 1000G -- четыре тарелки и восемь магнитных головок
121 #Maxtor -- DM Puls 9 6Y080L0422611 80G -- одна тарелка и две магнитные головки
Maxtor -- DM 605T020H2 20,4G -- одна тарелка и две магнитные головки
Maxtor -- DM 164R060L0621011 60G -- одна тарелка и две магнитные головки
Maxtor -- D540X-4D 4D040H2220511 40G -- одна тарелка и две магнитные головки
Maxtor -- (логотип apple) 4D040H22201A2 40G -- одна тарелка и две магнитные головки
122 #Maxtor -- DM Plus 9 6Y120L0032011 120 г -- две тарелки и три магнитные головки
Maxtor -- DMPlus 45 53073H4 30,7G -- две тарелки и четыре магнитные головки
Maxtor -- (логотип apple) 33073H3 30G -- две тарелки и три магнитные головки
123 #Maxtor -- DM 106L250R0051M11 250G -- три тарелки и пять магнитных головок
301 #Fujitsu -- MHT2040AT PL 40G -- одна тарелка и две магнитные головки
HGST -- HTS541680J9AT00 80G -- одна тарелка и две магнитные головки
HGST -- HTS424040M9AT00 40G -- одна тарелка и две магнитные головки
Western Digital -- WD600BEVS-60LAT0 60G -- One platt r & Two magnetic heads
132 #Samsung -- Spinpoint SP1203N / TGM 120G две тарелки и три магнитные головки
302 #Fujitsu -- MHT2080AT PL 80G -- две тарелки и четыре магнитные головки
Toshiba -- MK4021GAS 40G -- две тарелки и три магнитные головки
Seagate -- 5400.6ST9500325AS 500G -- две тарелки и четыре магнитные головки
Seagate -- 5400.6ST9320325AS 320G -- две тарелки и четыре магнитные головки
Seagate -- 4200.2ST9808210A 80G -- две тарелки и четыре магнитные головки
IBM--DBCA-206480 6,49 г-две тарелки и четыре магнитные головки
201 #HGST -- HDS728080PLAT20 82,3G -- одна тарелка и две магнитные головки
202 #HGST -- HDT722516DLA380 164G -- две тарелки и три магнитные головки
IBM -- IC35L080AVVA07 0 82,3G -- две тарелки и четыре магнитные головки
IBM -- IC35L060AVVA07 0 61,4G -- две тарелки и три магнитные головки
203 #HGST -- HDS722525VLAT80 250G -- три тарелки и шесть магнитных головок
HGST -- HDS722525VLSA80 250 г -- три тарелки и шесть магнитных головок
215 #HGST -- HDS724040KLSA80 400G -- пять тарелок и десять магнитных головок
401 #HGST--HDP725025GLA380 250 г-одна тарелка и две магнитные головки
Western Digital -- WD3200AAJS-65M0A0 320 г -- одна тарелка и две магнитные головки
Western Digital -- WD1600AAJS-00PSA0 160 г -- одна тарелка и две магнитные головки
403 #Western Digital -- WD500ABYS-01YNA0 500 г -- три тарелки и шесть магнитных головок

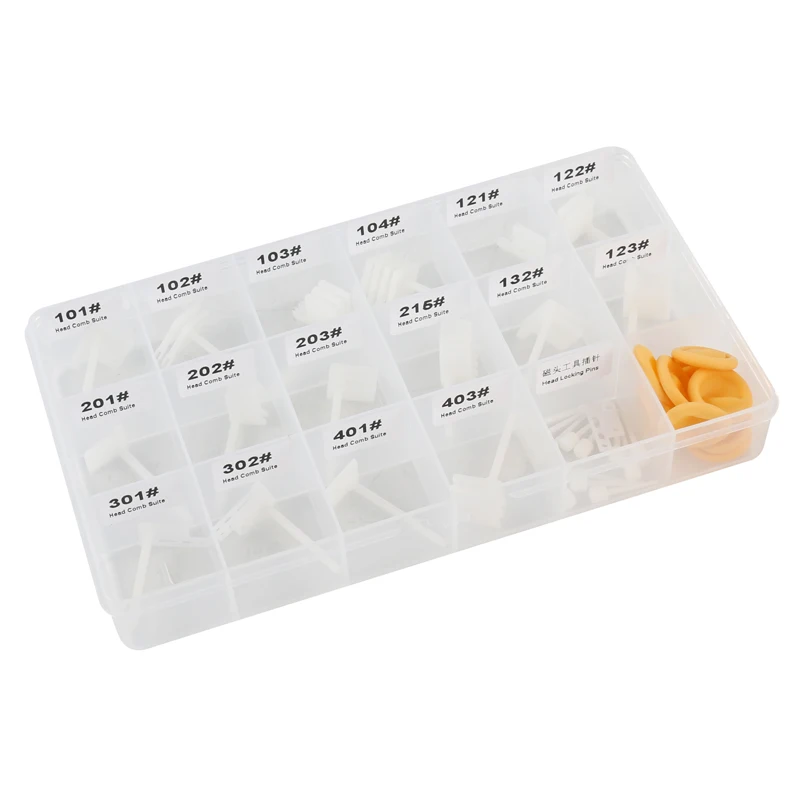

Посылка включает:
16 x замена головки для ремонта жесткого диска
1 x коробка
6 штифтов для фиксации головки

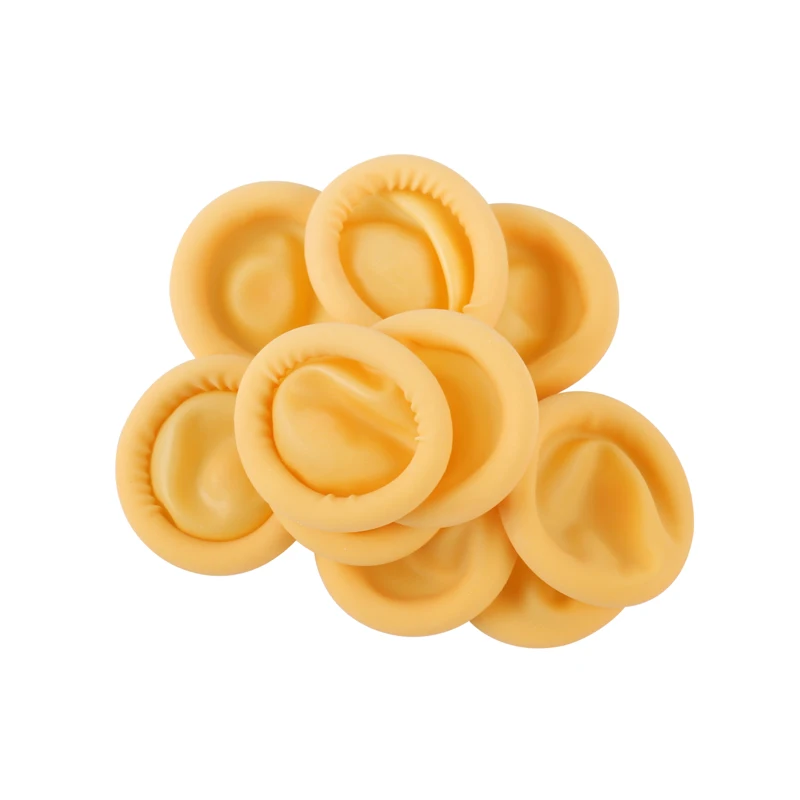

5 x ларек для пальцев
Функция головки и инструменты для использования
Во-первых, цель
При диагностике поломки головы или других причин необходимо удалить, когда головка в сборе, головка в сборе может эффективно гарантировать абсолютную безопасность работы.
Во-вторых, функциональные характеристики и преимущества:
1. Практичный дизайн: хорошая работа «Синхронизация» и физическая головка отделены «консистенцией».
2, быстрый, точный и эффективный: защита операционной деинсталляции «головка», безопасный легкий и удобный доступ к дисковой области или припаркованным самолетам.
3. Эффективная изоляция физических головок: «головка» максимальной эксплуатационной безопасности. Сейсмическая емкость синхронно усилена.
4, эффективная Фиксация: через «головку стрелы» и «инструменты для головки» и «штырь», переплетенная фиксированная защита, делает хранение более безопасным.
5, адрес головки палки: припаркованная Внешняя рамка «головки инструмента» имеет хорошую способность отделить головку.
6. Характеристики инструмента: хорошие механические свойства, отличная химическая стабильность, износостойкость, может быть от-20 до 85 диапазона долгосрочного использования.
7. Запасные стильные инструменты: Вращающаяся головка для хранения более удобна и гибка, больше нет времени, чтобы сохранить головку сборки должны быть восстановлены и болезненными.
8, контроль затрат: уменьшение количества обработки головки в сборе, синхронизация уменьшает скорость случайного повреждения головки в сборе, риск затрат к минимуму.
В-третьих, использование:
1. Для моделей жесткого диска см. «Список Моделей поддержки», найдите соответствующий «инструментальный» номер установки и подготовьте инструмент.
(Список не поддерживается в рамках дисков, которые могут быть самостоятельно в существующих «инструментах», после повторного сравнения найдите наиболее подходящую» работу
С "операцией)
2, следующие операции разделены на «внутреннюю структуру, припаркованную жестко» и «жесткую внешнюю рамную структуру, припаркованную» два вида образцов (т. Е. Снаружи внутренней посадки и посадки).
3, вращение дискового двигателя-это «CCW drive» как представитель (в основном, Maxtor жесткий диск по часовой стрелке, рулевое управление, не описано).
4, замена-это «головная сборка» в целом, как единица, а не часть замены головки (головной узел).
5. Для хирургической операции с жестким потрошителем рекомендуется квалифицированная очистка комнаты или очистка столов.
6. Большинство этапов работы жесткого диска-это следующее. Желаю вам успеха!
A) Поверните назад к внутренней конструкции жесткого припаркованного, разгрузочная головка операции сборки:
→ Жесткие отверстия.

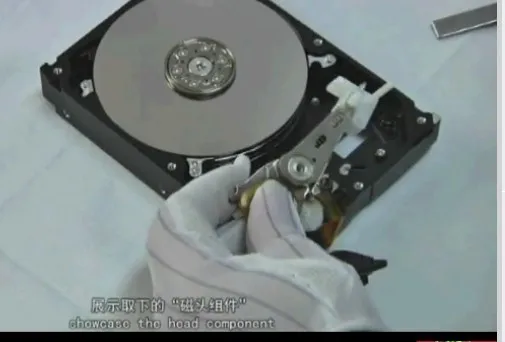

→ Снимите головку в сборе «кабельный блок».
→ Удалите поврежденные короткие полки для подвижного диска «head tool» (в наличии очень мало дисков).
→ Извлеките двигатель звуковой катушки «на магнитах» и «головка в сборе».
→ Левостороннее давление в голосовой катушке катушки скромного офиса, будет голова, чтобы щелкнуть диск остановлен на краю около одного миллиметра (на этот раз с правильной посадкой,
Равномерное вращение дискового шпинделя вращается против часовой стрелки, тем лучше), чтобы идти, чтобы избежать застревания головки в диске и звука
Кольцевая катушка двигателя на левом пальце не может оставить.

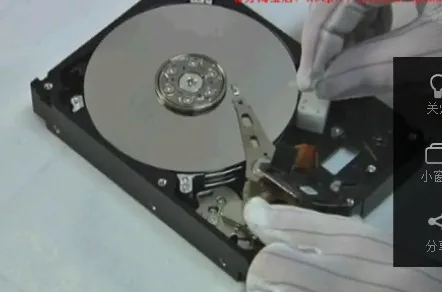

→ Правая рука "головки инструментов" выемки "Головка рычага" аккуратно вдавливается в среднее положение, внимание: между головой и головой стрелы
Расположение должно быть умеренным. По-прежнему остается за пределами головки диска, так что головка полностью помещается в «инструмент для головки», головка подвергается воздействию
Снаружи.
2
Функция головки и инструменты для использования
→ Отрегулируйте «головные инструменты» в «головном стреле» в месте, найдите и выровняйте монтажные отверстия, используйте «штырь» через головку стрелы
И инструменты друг к другу, Не отходя от головы. Примечание: неправильная Рабочая практика или чрезмерная сила, вероятно, вызовут головную стрелу
Деформируется или даже вызывает лом головки.

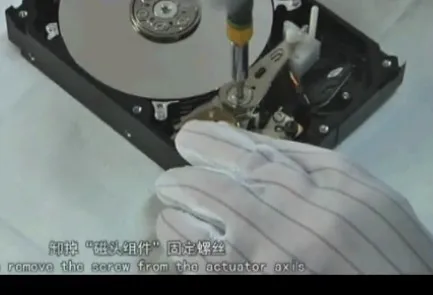

→ Винты с поворотной головкой, снимите головку.
2) разворот на внутреннюю структуру причала жесткого диска, операции загрузки головки сборки:
→ Исправлена хорошая «головка в сборе» связанных частей.
→ Диск для импорта "head tool" с правой резьбой, он будет нажимать его, чтобы больше не двигаться.
→ Умеренное давление в левой руке на катушке двигателя, стабильная умеренная сила, легкий диск будет выпущен к головке зоны парковки (на этот раз с правой рукой
Завязка, равномерное вращение дискового шпинделя вращается против часовой стрелки, тем лучше). Запрещать операции, приводящие к быстрому положению головы
Мутация, приводящая к запрещению работы, прерывистая паузная головка, застревающая в дисковой верхней части, чтобы не повлиять на головки чтения и записи, повредит качество. →
Установленная «головка в сборе пробка» части и двигатель голосовой катушки «на магните». И так далее.
3) Обратный Внешний каркас припаркованный жесткий диск, съемные головки сборки операции:
→ Жесткие отверстия.
→ Снимите головку в сборе «кабельный блок».
→ «Головной инструмент» поместите «головную руку» для продвижения к краю диска, не прикасайтесь к этой «головке».
Если разрешены условия, на этот раз вы можете использовать «pin», «head Tools» и «head boom» фиксированные (см. Условия
Шаг операции).
→ Извлеките двигатель звуковой катушки «на магнитах» и «головка в сборе».
Хитачи с мотором с катушкой на жестком диске сталкиваются с некоторыми сложными частями демонтажа диска в целом, следует проявить осторожность.
→ Подтолкните «головную руку», регулируйте «головки» в «головную стрелу» в положении, используйте «булавку» через руку и голову,
Главный инструмент для его безопасности (так что, прежде чем выполнять эту процедуру, пропустите). Затем надавите "головную руку" на головную руку "Магнитный
Головной припаркованный самолет."
→ Винты с поворотной головкой, снимите головку.
4) Обратный Внешний каркас припаркованный жесткий диск, монтируемый головной узел операции:
→ Исправлена хорошая «головка в сборе» соответствующих компонентов.
Хитачи с мотором с катушкой на жестком диске сталкиваются с некоторыми сложными частями демонтажа диска в целом, следует проявить осторожность.
→ Правая насадка «головка инструмента», головка точно импортирует «припаркованный самолет».
→ Установленная «головка в сборе ограничитель» части и двигатель голосовой катушки «на магните». И так далее.
Четыре, предполагая:
1. Проблемы совместимости инструмента:
1) «штифт»: очень маленькие компоненты головки жесткого диска не могут использовать «штифт» в основном из-за небольших отверстий в головке.
2) «Head Tools»: для диапазона, указанного в списке поддерживаемых жестких дисков, вы можете сделать существующие «инструменты», после повторения
Для сравнения, найдите наиболее подходящие «Инструменты» для работы, необходимо записать в файл, чтобы облегчить использование в будущем. Для соответствия не найти
С помощью «инструмента», пожалуйста, предоставьте свои комментарии, соответствующую информацию о параметрах и рекомендации, свяжитесь с нами. Мы не поддерживаем чрезмерно старый жесткий диск
Удерживайте. Более новые модели или все еще в основной части жесткого диска, мы рассмотрим вопрос о дополнении или обновлении их соответствующих «инструментов».
2. Структурные проблемы жесткого диска:
Небольшая часть внутренней структуры жесткого диска довольно особенная, как описано выше, действия не применяются. Рекомендуемый оператор получил со ссылкой на шаги метода
Опыт плюс самостоятельные инновационные операции, которые будут решены.
3. Детали определяют успех или неудачу:
3
Функция головки и инструменты для использования
1) пружинный интервал «pin» немного больше, немного меньше, каждый смысл. Пожалуйста, используйте разумный выбор, Избегайте грубого обращения, чтобы избежать
Деформация головки или ухудшение качества затрудняют чтение и запись.
2) несмотря на правило «шаг метода», вы все еще можете везде в своем собственном стиле и деликатной сущности мудрости. Внимание к каждой детали
Раздел, в котором приводится краткое описание успехов и неудач, принесет вам пользу. Например: расстояние между центром диска 7,1 мм (т. Е. Высота барьера 5,8 мм)
WD800BB-00CAA1 Западный цифровой жесткий диск, вам нужно вытянуть [Пинцет] небольшую вспомогательную головку с нижней головкой. Нет
Внешний инструмент «головка» повредит самые низкие головки. Другой пример: пять тарелок десять головок HDS724040KLSA80
Hitachi жёсткий диск, диск Центр расстояние 3,2 мм (например: барьер высота 1,9 мм), в случае, если не подробный руководителей Резцовая головка
Компонент поврежден или полностью мутирует формы.
4. Головная сборка в хранилище и различные операции строго «Антистатическая» обработка, чтобы избежать повреждения головного чипа (схема предварительного усилителя головки). Одновременно
Примечание: ударопрочный, пыленепроницаемый, анти-столкновение, температура, относительная влажность.
5. Инструмент представляет собой новую форму Seiko, собранную, очень актуальную, пожалуйста, не произвольно меняйте форму инструмента и параметры интервала.
6, Пример метода handedness и его операции описаны для объяснения процедур, не обязательно обязательный.
