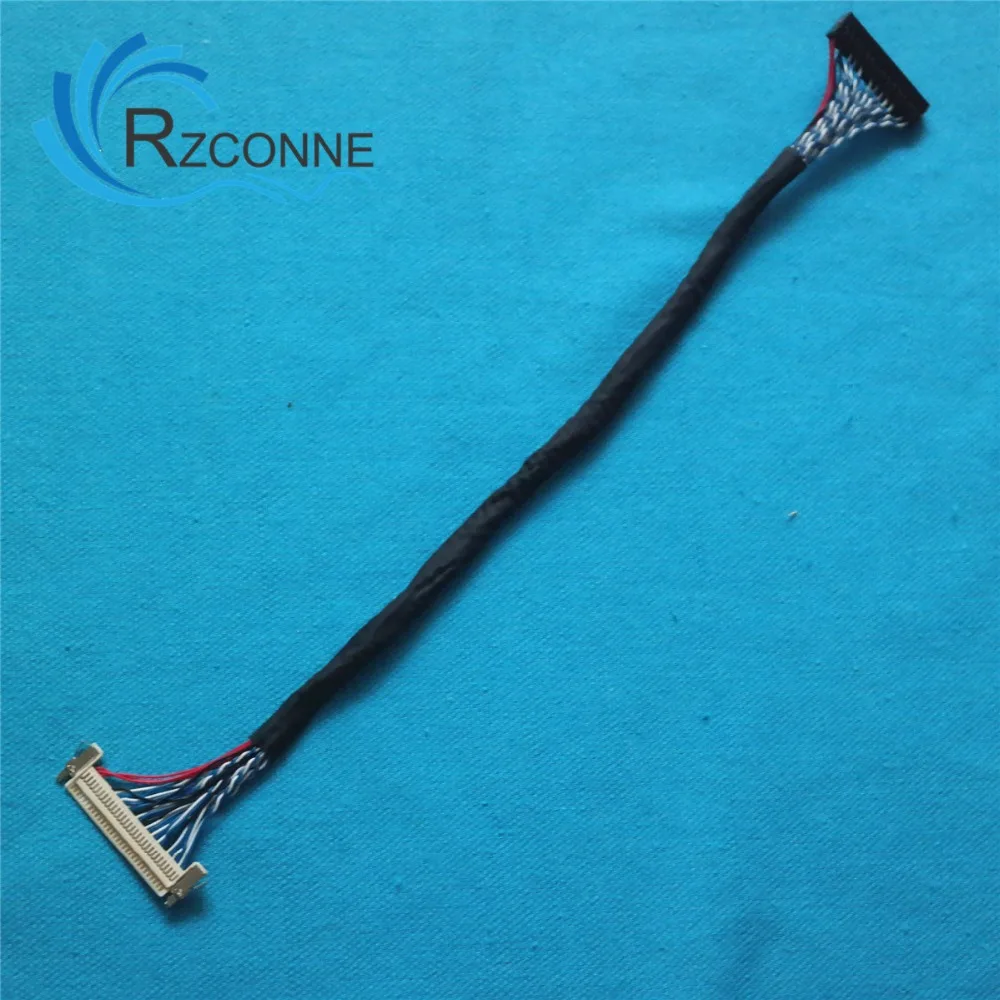

Универсальный кабель LVDS, 30-контактный, 8-битный, с замком для ЖК-контроллера 17 ''-26'', ЖК-монитор

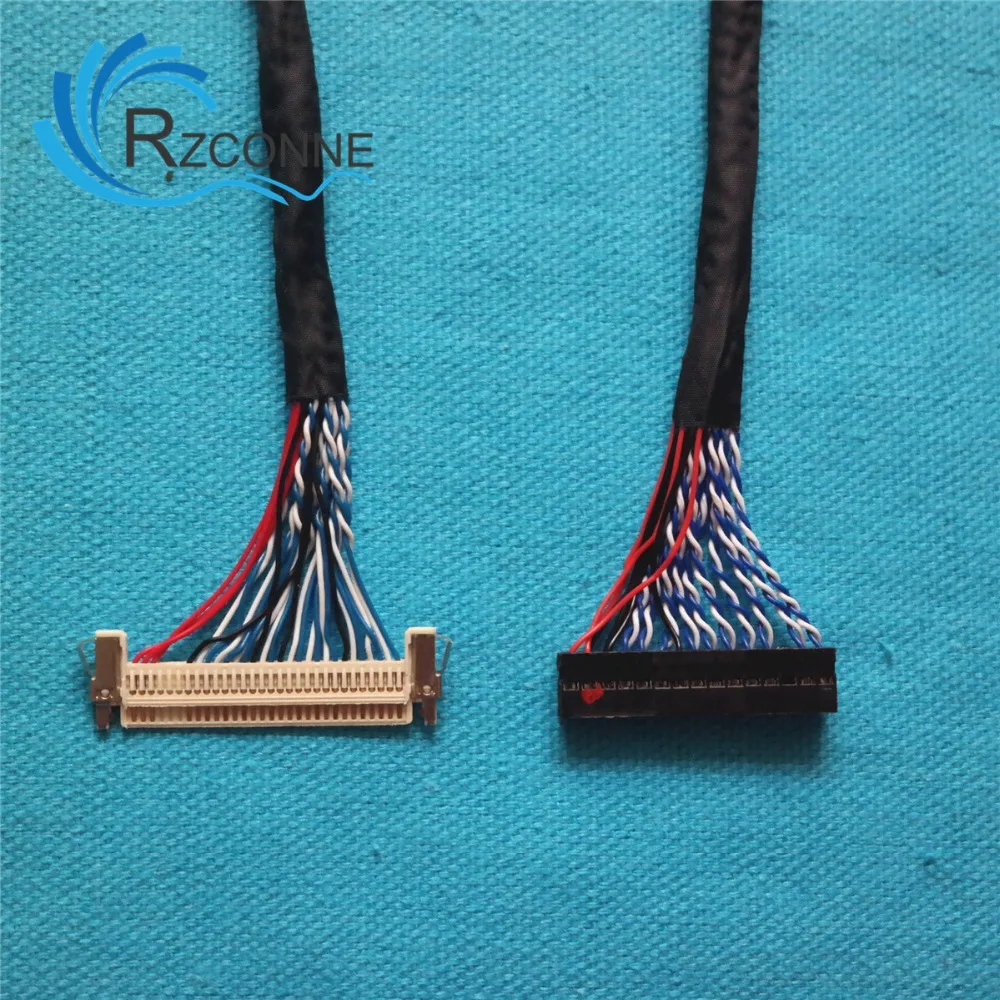

FIX-30-S8 универсальный кабель низковольтной дифференциальной передачи сигналов 30Pin двойной 8 бит w/дверные замки для 17 ''-26'' ЖК-дисплей контроллер Панель монитор

Особенности

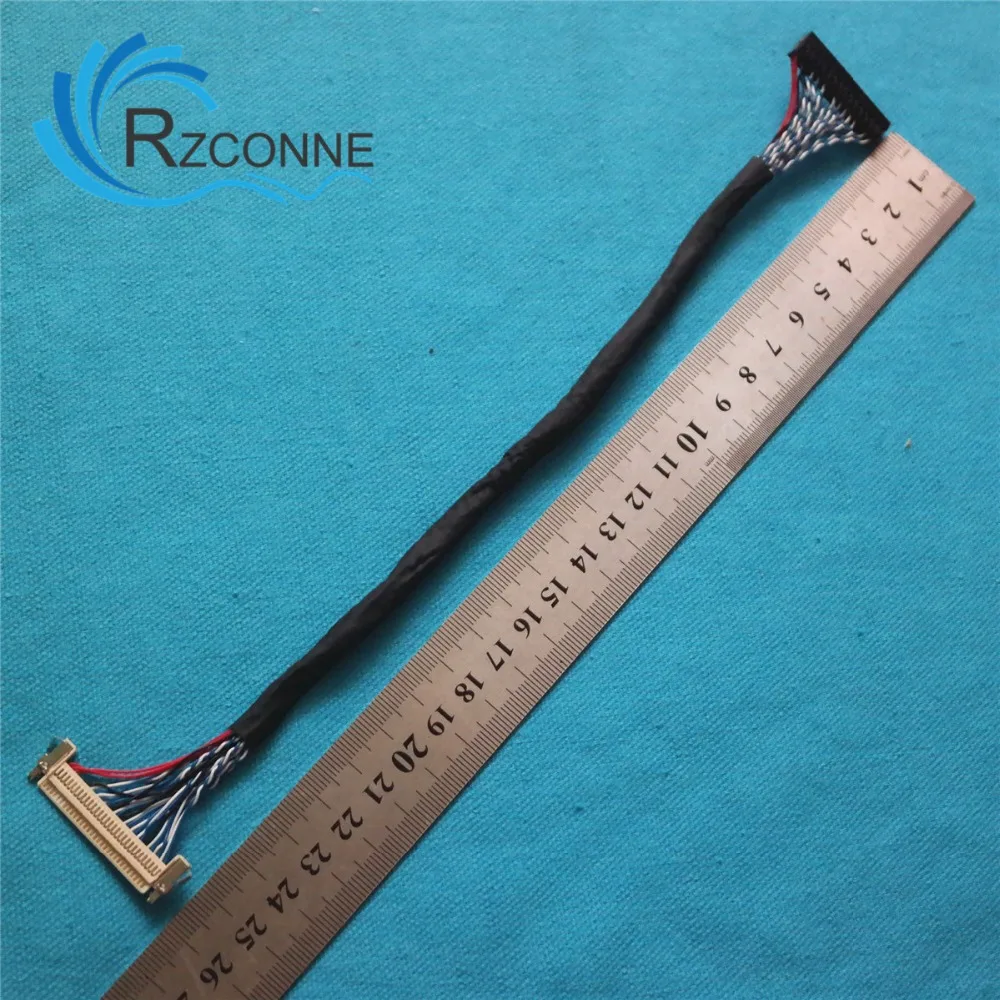

Длина: около 26 см Булавки: от 30 до 30 контактов Проводка: 10 пар бело-синих кабелей (для передачи сигналов); Черная подставка для проводов для «заземления» и красная подставка для проводов для «питания»

Применение:

Подходит для ЖК-дисплея с интерфейсом LVDS 2CH (данные RGB 8 бит, 10 пар дифференциала сигнала; Тип номера детали: JAE, FI-XB30SSL-HF15) Совместим с нашим ЖК-контроллером; Хорошо подходит для ЖК-панелей 17 и 19 дюймов 1280x1024; Полезно для обслуживания/ремонта магазинов.

Посылка включает в себя:FIX-30-S8 30P двойная 8bitLVDS кабель x 1 шт.

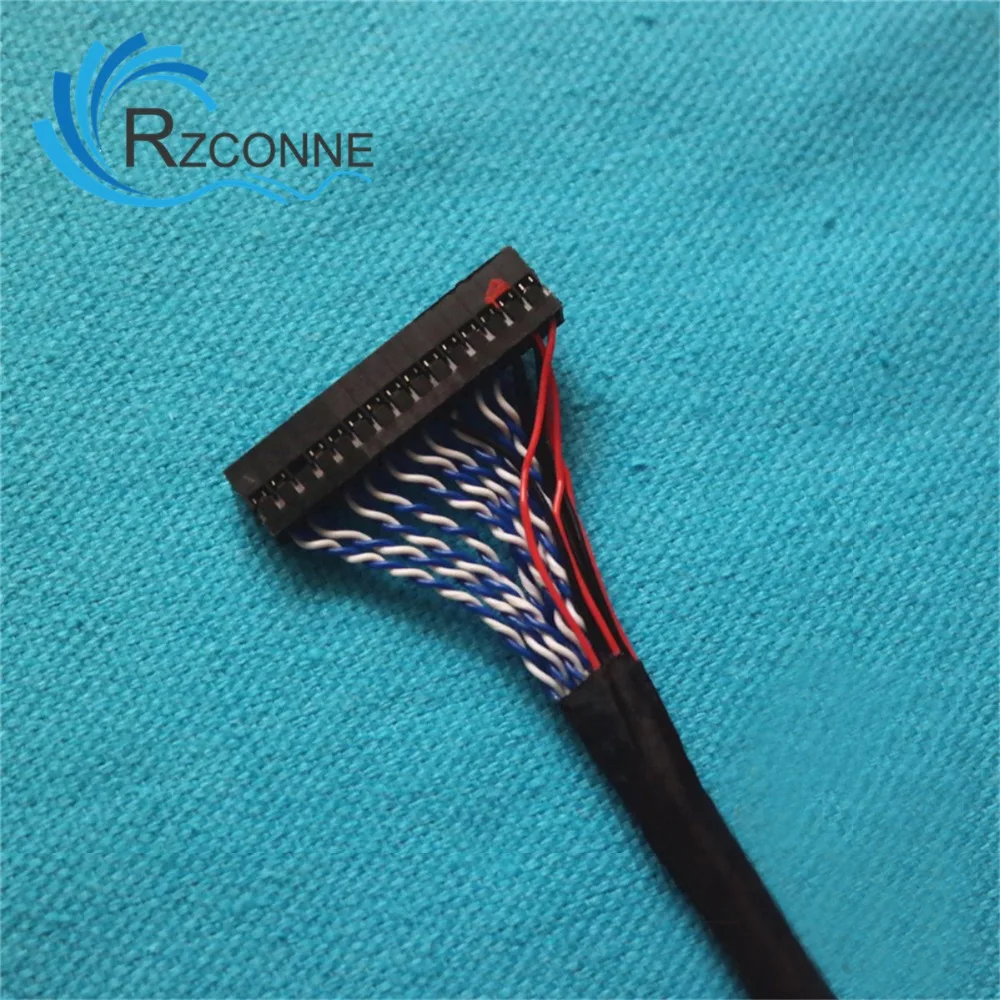

(2x1 5pin/2,0) черный разъем

Pin последовательности

Определение

Описание продукта:

1

LCD-VDD

Мощность для Панель

2

LCD-VDD

Мощность для Панель

3

LCD-VDD

Мощность для Панель

4

GND

Заземления

5

GND

Заземления

6

GND

Заземления

7

RXO0-

LVDS нечетный 0-сигнал

8

RXO0 +

LVDS ODD 0 + сигнал

9

RXO1-

LVDS ODD 1-сигнал

10

RXO1 +

LVDS ODD 1 + сигнал

11

RXO2-

LVDS ODD 2 сигнала

12

RXO2 +

LVDS ODD 2 + сигнал

13

GND

Заземления

14

GND

Заземления

15

Rxoc-

LVDS нечетные часы-сигнал

16

Rxoc +

LVDS нечетные часы + сигнал

17

RXO3-

LVDS ODD 3 сигнала

18

RXO3 +

LVDS ODD 3 + сигнал

19

RXE0-

LVDS даже 0-сигнал

20

RXE0 +

LVDS даже 0 + сигнал

21

RXE1-

LVDS даже 1 сигнал

22

RXE1 +

LVDS даже 1 + сигнал

23

RXE2-

LVDS даже 2 сигнала

24

RXE2 +

LVDS даже 2 + сигнал

25

GND

Заземления

26

GND

Заземления

27

Rxec-

LVDS даже часы-сигнал

28

Rxec +

LVDS даже часы + сигнал

29

RXE3-

LVDS даже 3 сигнала

30

RXE3 +

LVDS даже 3 + сигнал

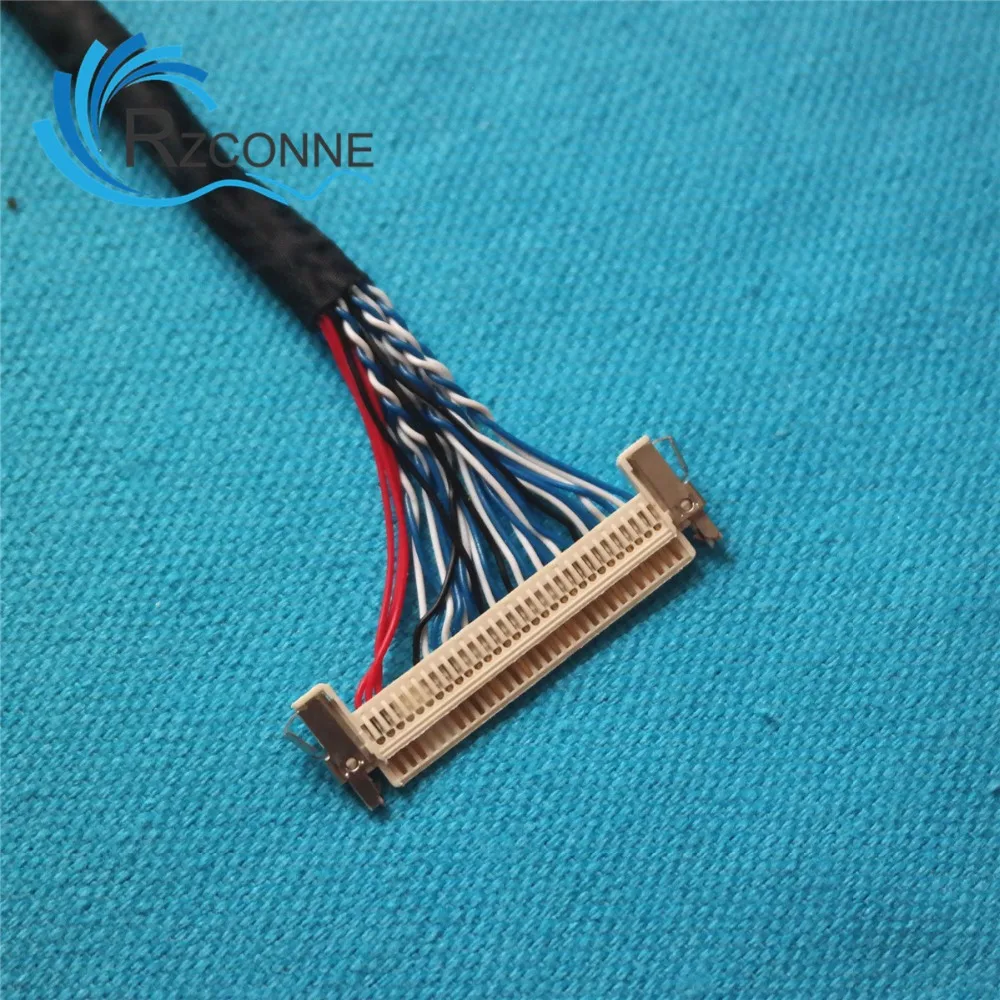

30-контактный разъем (разъем к интерфейсу LCD LVDS):

PIN #

Название сигнала

Описание продукта:

1

RxOIN0-

Отрицательный LVDS дифференциал ввода данных (нечетные данные)

2

RxOIN0 +

Положительное переключение данных LVDS (нечетные данные)

3

RxOIN1-

Отрицательный LVDS дифференциал ввода данных (нечетные данные)

4

RxOIN1 +

Положительное переключение данных LVDS (нечетные данные)

5

RxOIN2-

Отрицательный LVDS дифференциал ввода данных (нечетные данные, H-Sync,V-Sync,DSPTMG)

6

RxOIN2 +

Положительное переключение данных LVDS (нечетные данные, H-Sync,V-Sync,DSPTMG)

7

GND

Заземления

8

Rxoclkin-

Негатив LVDS, дифференциал, вход часов (нечетные часы)

9

Rxoclkin +

Положительное переключение LVDS на часы (нечетные часы)

10

RxOIN3-

Отрицательный LVDS дифференциал ввода данных (нечетные данные)

11

RxOIN3 +

Положительное переключение данных LVDS (нечетные данные)

12

RxEIN0-

Отрицательный LVDS дифференциал ввода данных (даже данные)

13

RxEIN0 +

Положительная разница в данных LVDS (даже данные)

14

GND

Заземления

15

RxEIN1-

Отрицательный LVDS дифференциал ввода данных (даже данные)

16

RxEIN1 +

Положительная разница в данных LVDS (даже данные)

17

GND

Заземления

18

RxEIN2-

Отрицательный LVDS дифференциал ввода данных (даже данные)

19

RxEIN2 +

Положительная разница в данных LVDS (даже данные)

20

Rxeclkin-

Дифференциал на часы с отрицательным LVDS (даже часы)

21

Rxeclkin +

Положительное переключение LVDS на часы (даже на часы)

22

RxEIN3-

Отрицательный LVDS дифференциал ввода данных (даже данные)

23

RxEIN3 +

Положительная разница в данных LVDS (даже данные)

24

GND

Заземления

25

GND

Заземления

26

NC

Без какой-либо

27

GND

Заземления

28

VCC

Питание

29

VCC

Питание

30

VCC

Питание



Подходит для ЖК-дисплеев ниже (не все указаны, например)

CLAA170EA07Q

LTM190E4-L02

M190MWW1

HSD170ME13

LTM190EP01

M190PW01 V0

HSD170MGW1-B00

LTM190M2-L31

M201EW02 ВК

HSD190ME12

M170E5-L09

M201UN02-2SD2

HT17E12-210

M170EG01

M220EW01

LM170E01

M170EG01 VA

M240UW01V1

LM170E01(A)

M170EN04

MT170EN01

LM170E03-TLG1

M190A1

MT170EN01-V1

LM190E03(B4)(N9)

M190A1-L01

MT190AW01

LM190E03(TL)(B1)

M190A1-P02

MT190EN02

LM201W01(A6)(K1)

M190EG01

QD17EL07

LP201WE1(SL)(01)

M190EG02

SVA170SX01

LTM170EH-L01

M190EN03

TD170WGCA1

LTM170EU-L01

M190EN04

TD170WGCB3
