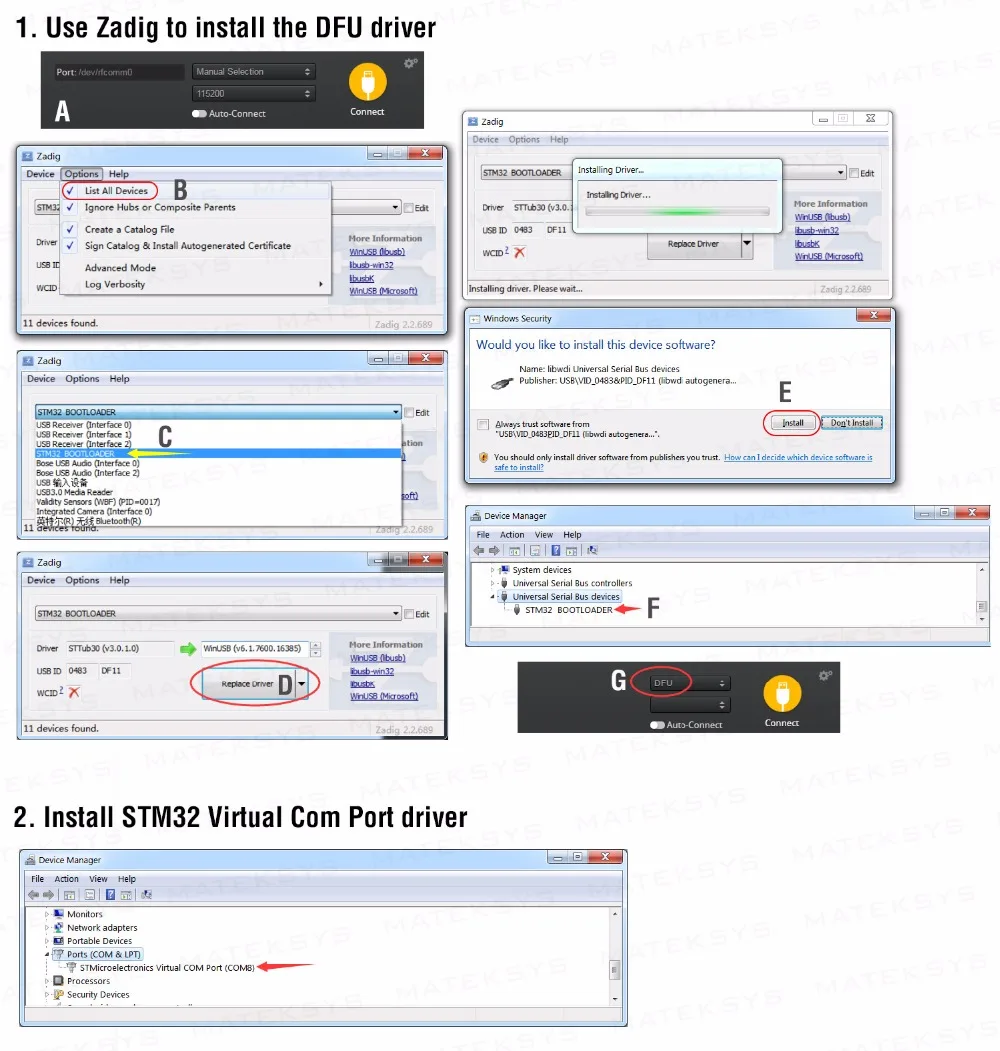

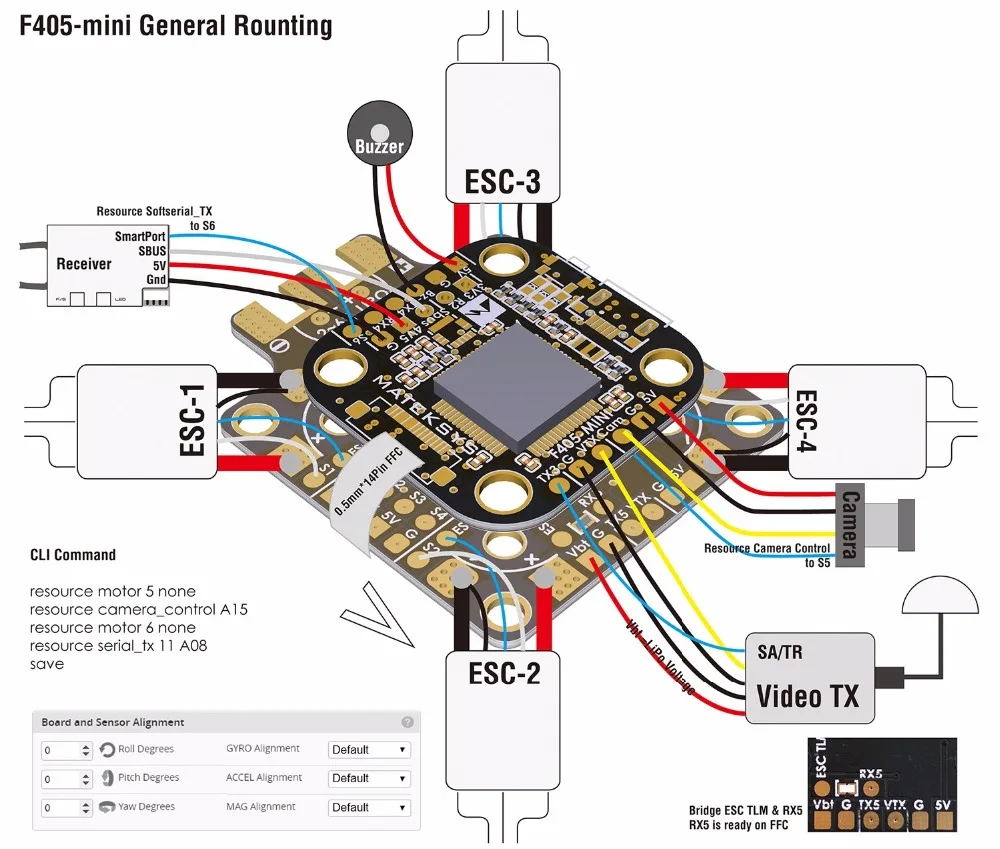

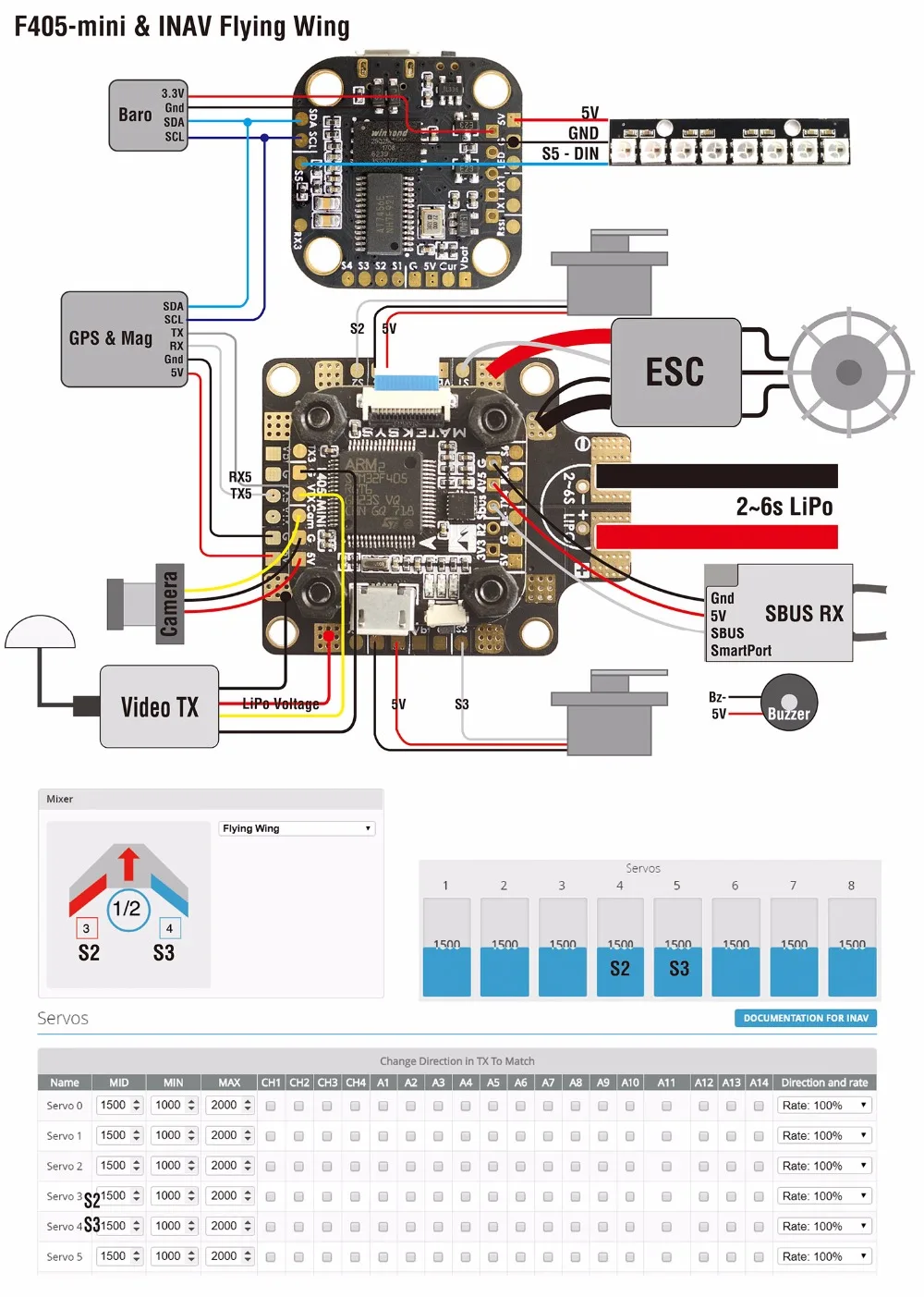

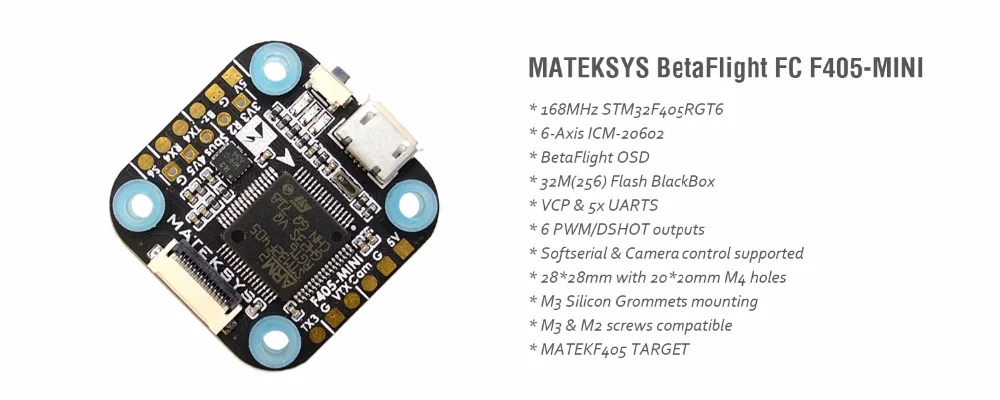

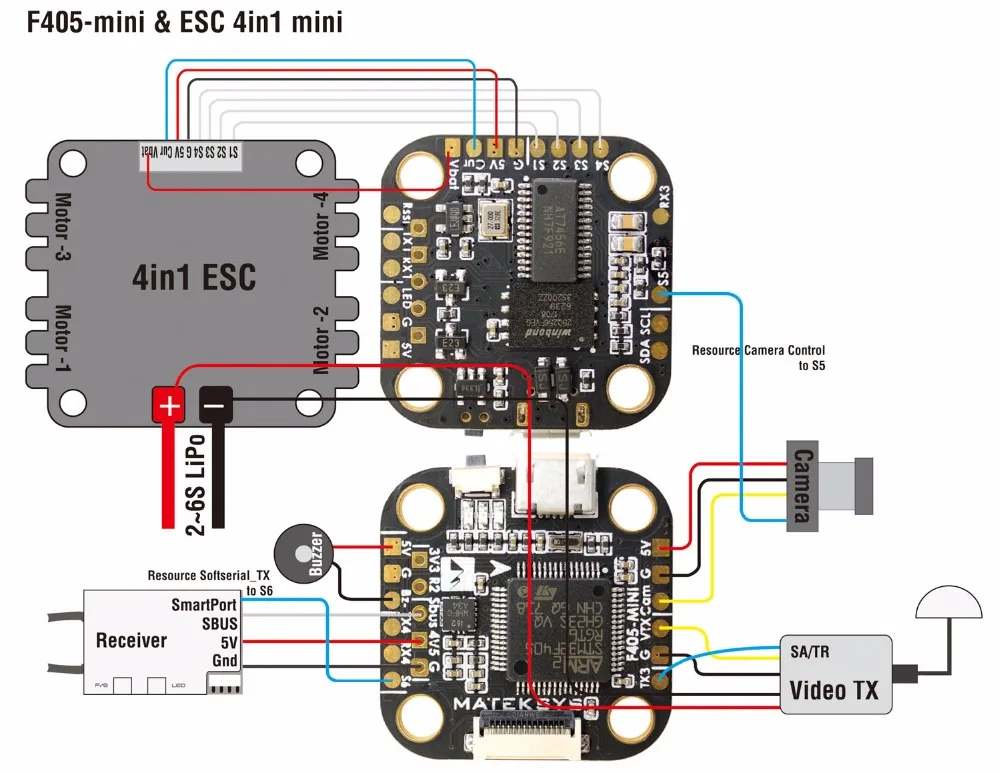

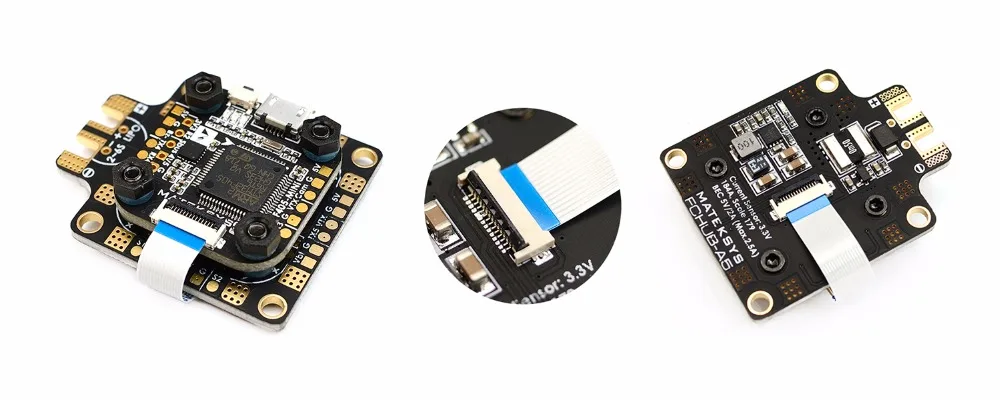

Система управления полетом F405-MINI F405 STM32F405 с поддержкой экранного меню Betaflight, выходы DSHOT

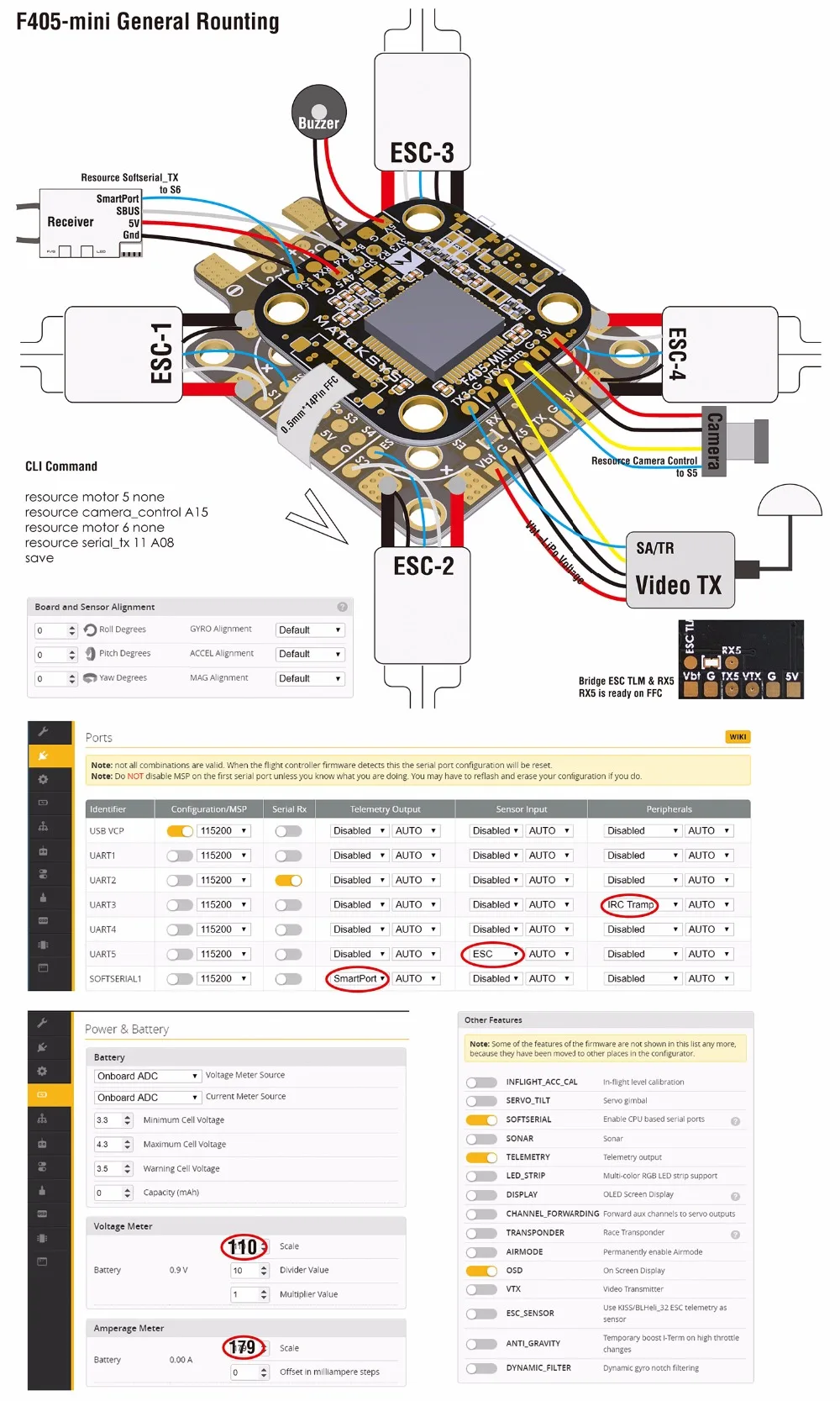

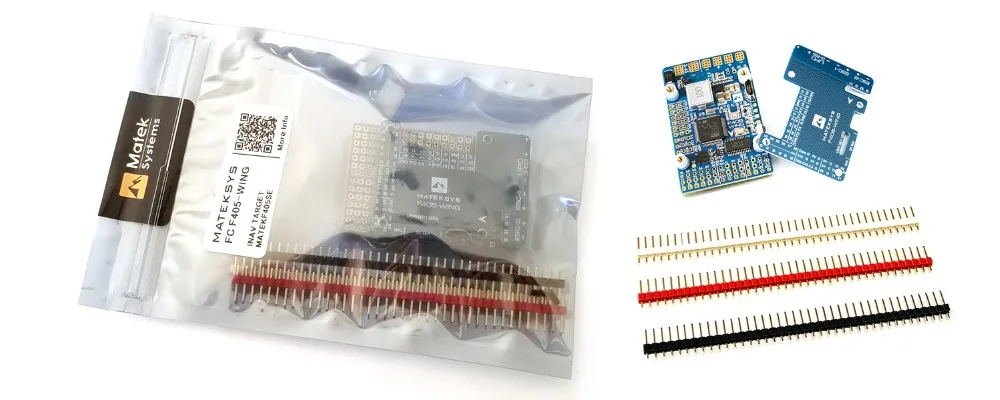

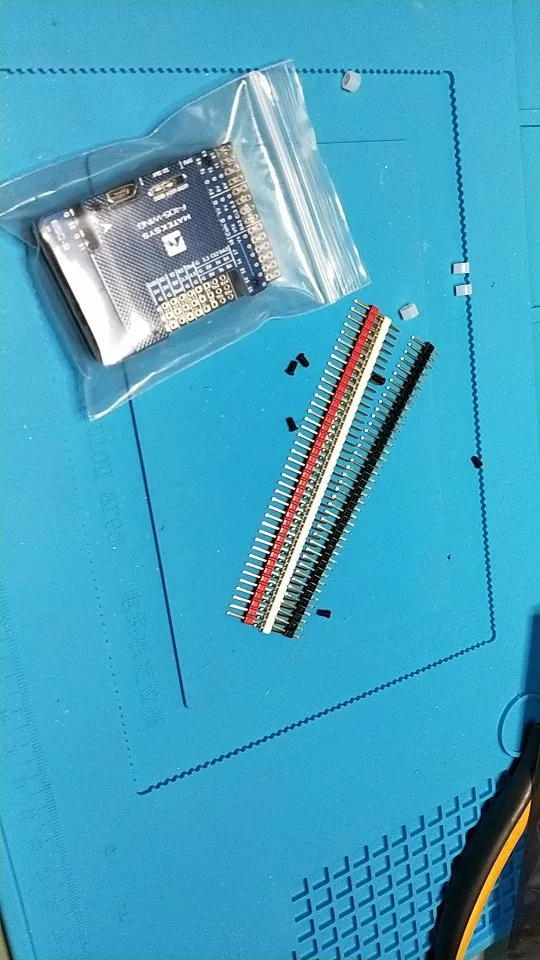

Посылка тация:

1 комплект naza gps как на изображении

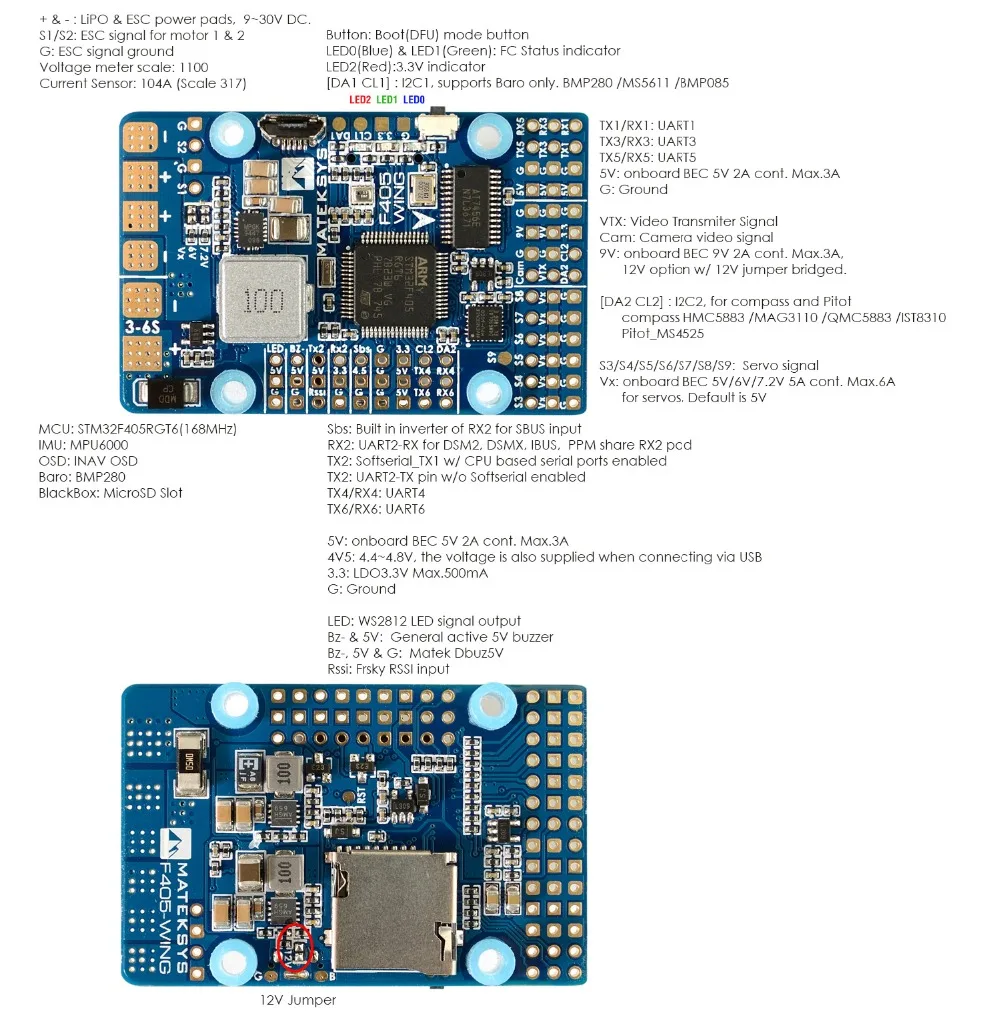

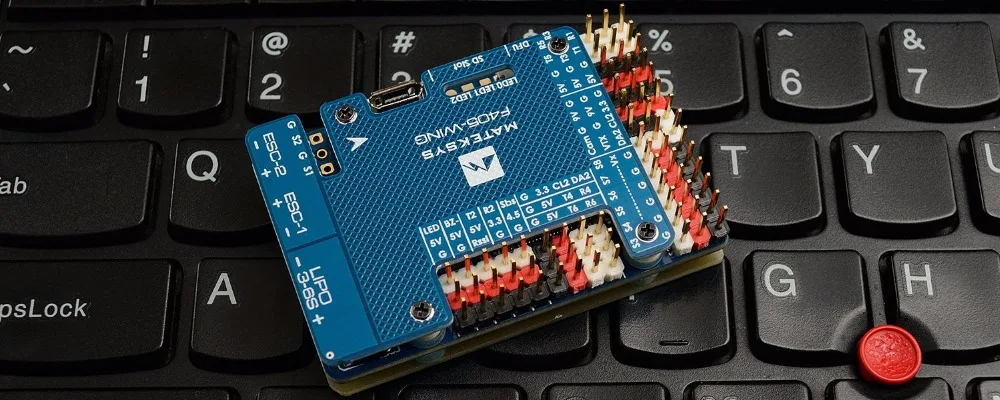

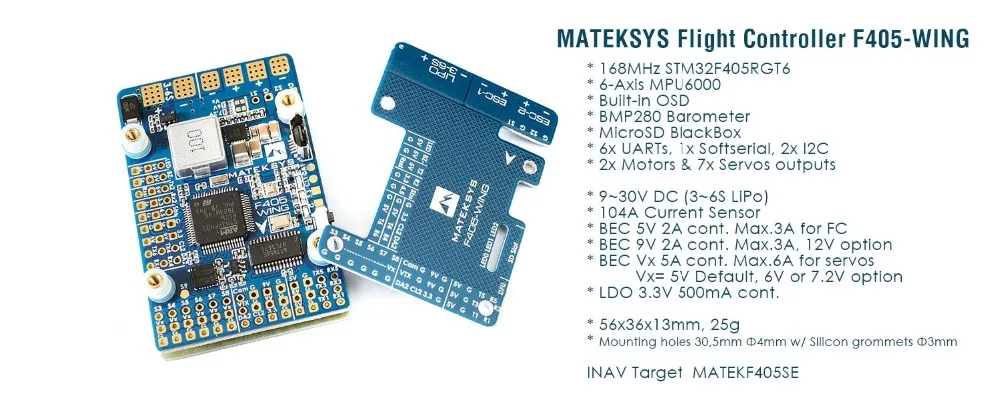

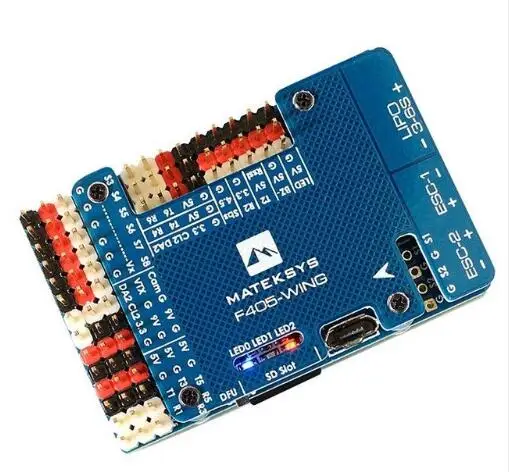

Спецификации Wing FC:

MCU: 168 МГц STM32F405

Иду: акселерометр MPU6000/гироскоп (SPI)

Baro: BMP280 (I2C)

OSD: INAV OSD с чипом AT7456E

Черный ящик: слот для карт MicroSD (SD/SDHC)

VCP и 6x UARTs

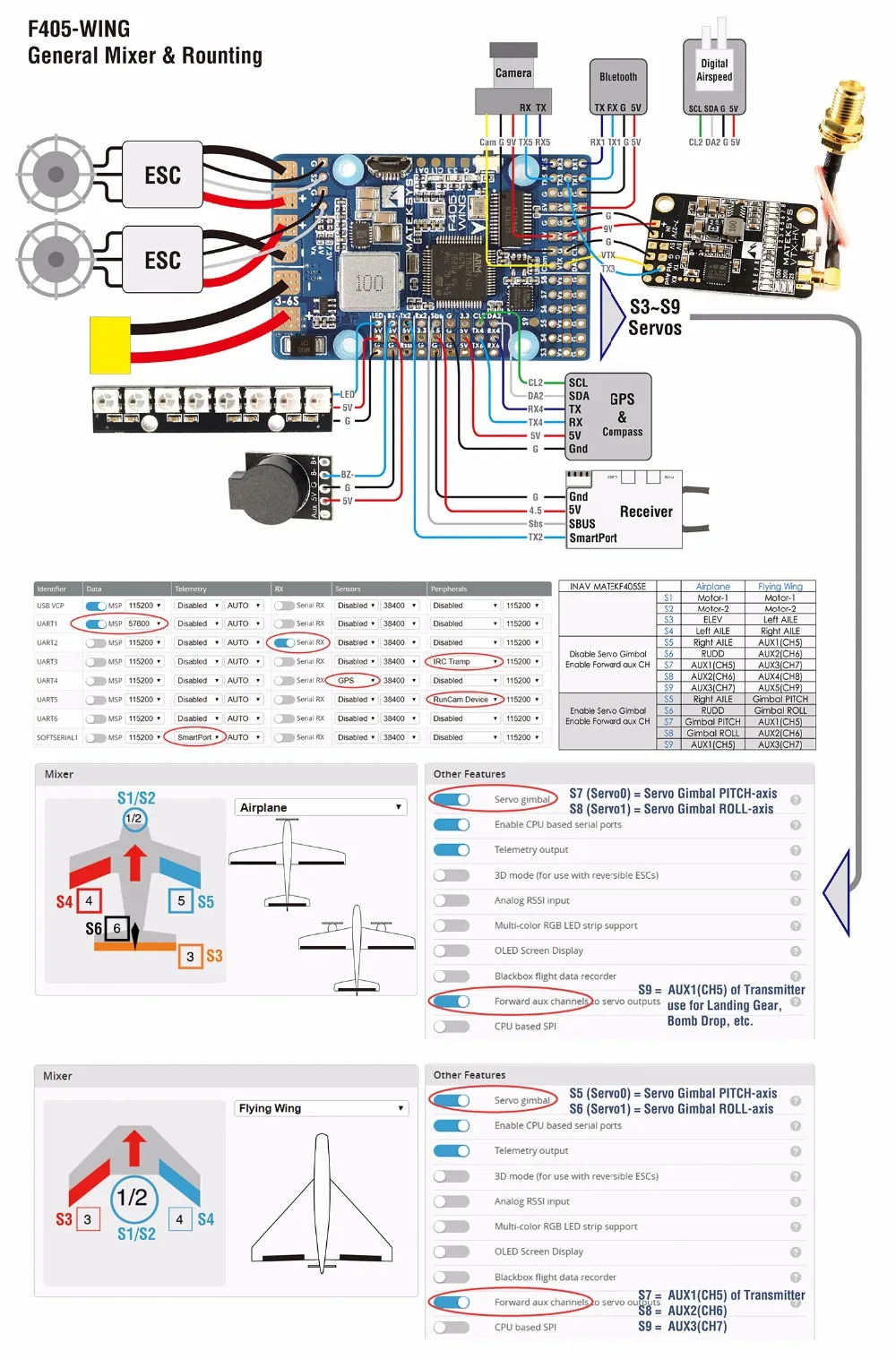

2 мотора, 7 выходов сервопривода

2x I2C

3 светодиода для состояния FC (синий, красный) и индикатор 3,3 В (красный)

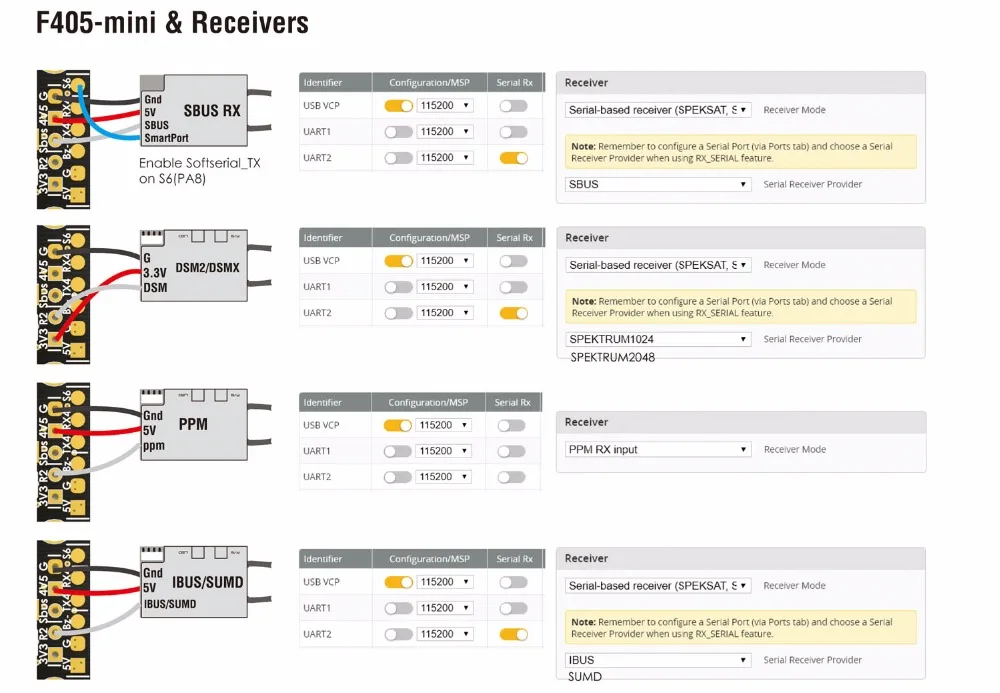

Встроенный инвертор для входа SBUS (UART2-RX)

PPM/UART общий: UART2-RX

SoftSerial on TX2 pad

Датчик напряжения батареи: 1:10 (шкала 1100)

Светодиодная лента WS2812: Да

Звуковой сигнал: Да

RSSI: Да

Прошивка FC:

Полет INAV

Цель: MATEKF405SE

PDB:

Диапазон входного напряжения: 9 ~ 30 В (3 ~ 6S LiPo) с защитой телевизора

2x колодки питания ESC

Сила тока: 3,3 А, 317 в АЦП, масштаб

Выход BEC 5 в:

Предназначен для контроллера полета, приемника, экранного меню, камеры, зуммера, 2812 LED_Strip, зуммера, GPS модуля, скорости полета

Постоянный ток: 2 А, макс. 3 А

Выход BEC 9 В/12 в:

Предназначен для видеопередатчика, камеры, подвеса и т. Д.

Постоянный ток: 2 А, макс. 3 А

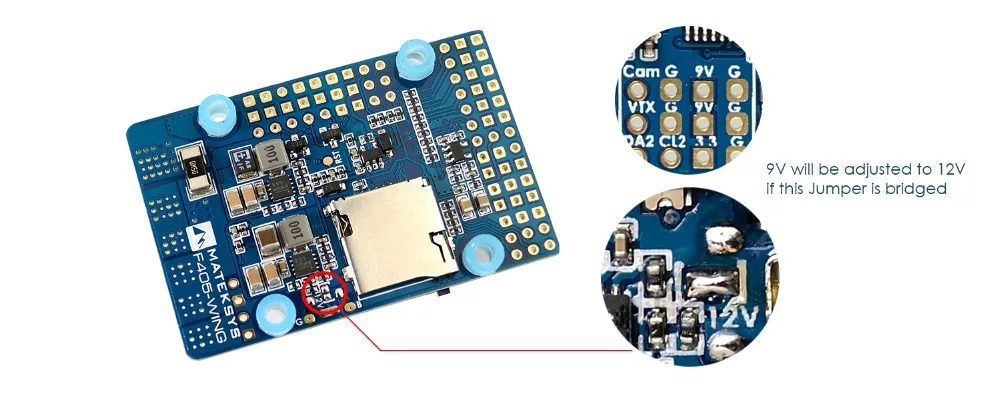

12 В вариант с перемычкой

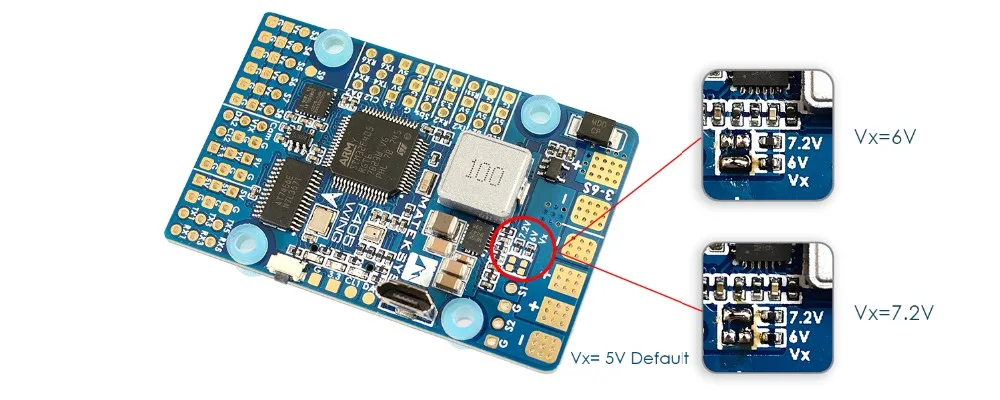

Выход BEC Vx:

Предназначен для сервоприводов

Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку

Постоянный ток: 5 А, макс. 6 А

Пульсация на выходе: 50 мВ (VIn = 24 В, VOut = 5 В при нагрузке 5 а)

Выход BEC 3,3 В:

Предназначен для модуля Баро/компаса и спектра RX

Линейный регулятор

Постоянный ток: 500 мА

Физические:

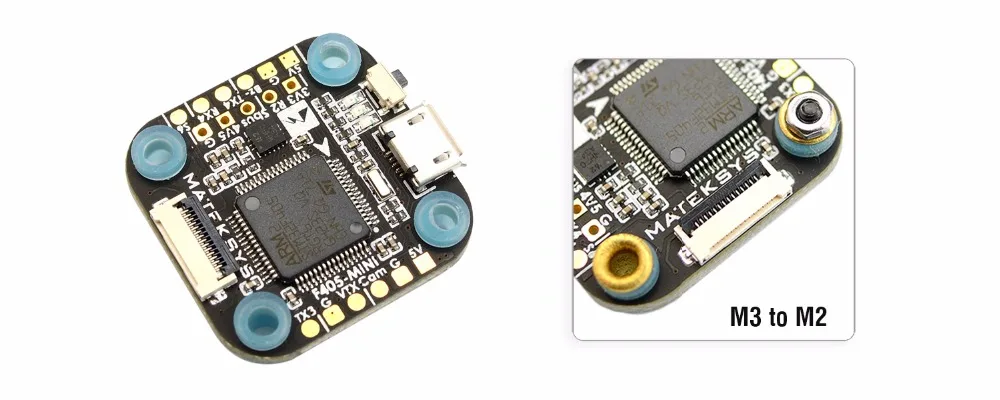

Крепление: 30,5x30,5 мм, Φ4 мм с втулками Φ3 мм

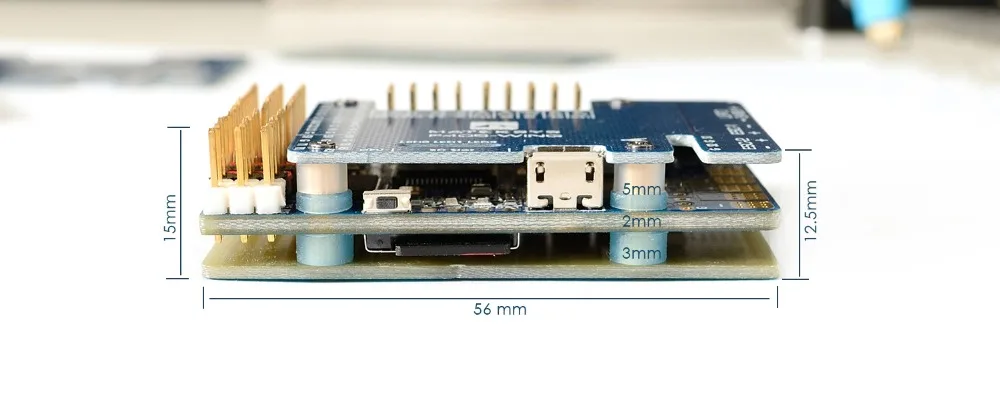

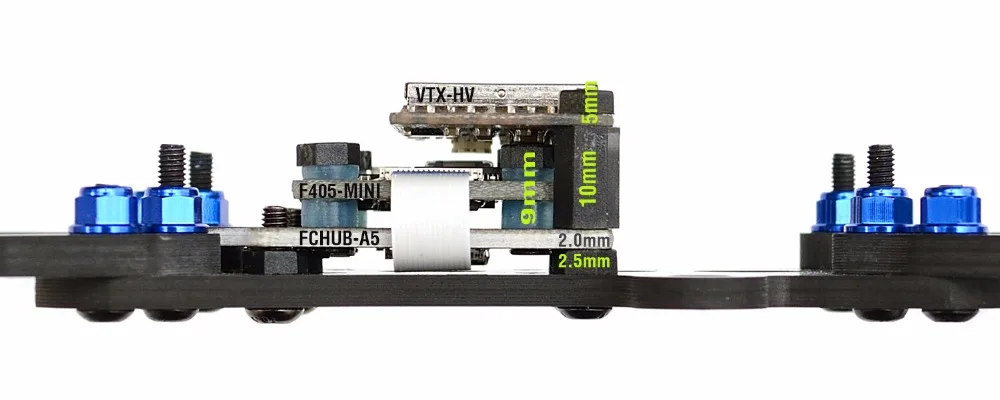

Размеры: 56x36x13 мм

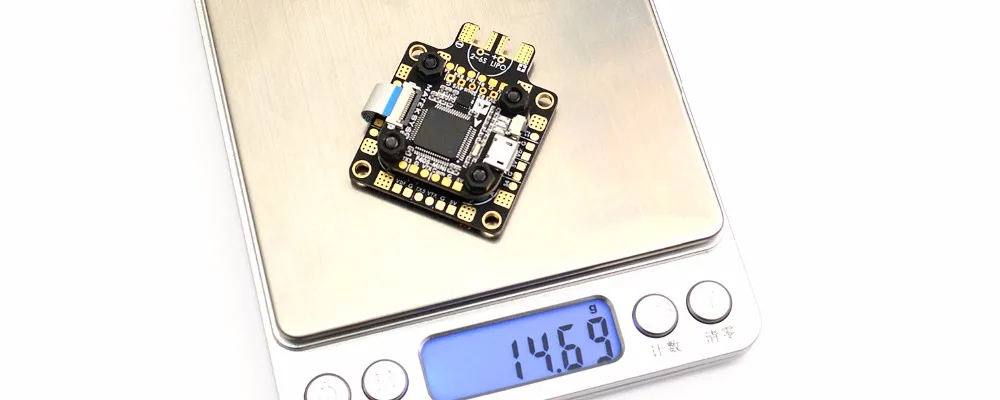

Вес: 25

Спецификация: (Руководство)

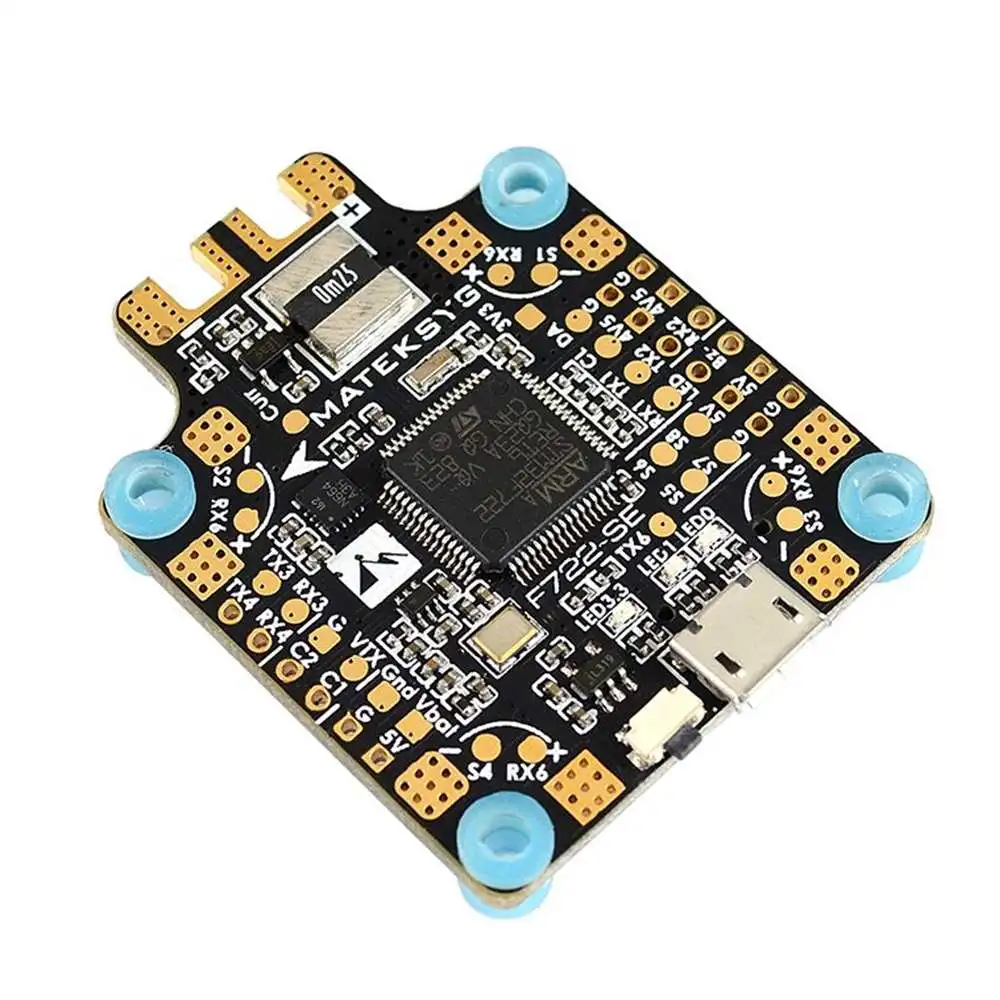

Бренд: Matek SystemМодель: F722-SEНазвание позиции: плата контроллера полета F7 Dual Gyro / ACCMCU: STM32F722RET6 216 МГцИду: MPU6000 и ICM20602, встроенный двойной гироскоп (SPI)Baro: BMP280 (I2C)OSD: AT7456E (SPI)Черный ящик: слот для карты MicroSD (SPI)Пожарная посуда: BetaFlight / INAVЦель: MATEKF722SEРазмер: 36x46 ммМонтажное отверстие: 30,5x30,5 ммВес: 10 гСпецификации PDBВход: 6 ~ 36 В (3 ~ 8S LiPo) с защитой телевизораPDB: 4x35A (макс. 4x46a)BEC: 5V 2A cont. (Макс. 3 а)LDO 3,3 В: Макс. МАДатчик тока 184A (шкала 179)Датчик напряжения батареи: 1:10 (Шкала 110)Особенности:5x Uarts (1,2,3,4,6) со встроенной Инверсией1x поддержка Softserial8x Dshot/Proshot/oneshot выходы1x I2C4x RX6 pad (один на cornet) для телеметрии BLheli32 ESC4 отдельные колодки питания/сигнала ESC1x группа колодок G/S1/S2/S3/S4 для сигнала ESC/GND 4 в 13 светодиода для состояния (синий, зеленый) и индикатор 3,3 В (красный)-Выходная мощность с фильтром Vbat для VTX, переключаемая через AUX (режимы tab-user1)-Двойное изображение камеры переключается через AUX (режимы tab-user2)Управление камерой: ДаПротокол Smartaudio и Tramp VTX: ДаСветодиодная лента WS2812: ДаЗвуковой сигнал: ДаRSSI: ДаДополнительный АЦП для аналогового airspeed INAVПосылка1X F722-SE F7 Контроллер полета1x FR4 PCB Plate 36*36*1 мм1x Rubycon ZLH 35 в/470 мкФ (низкий ESR)
