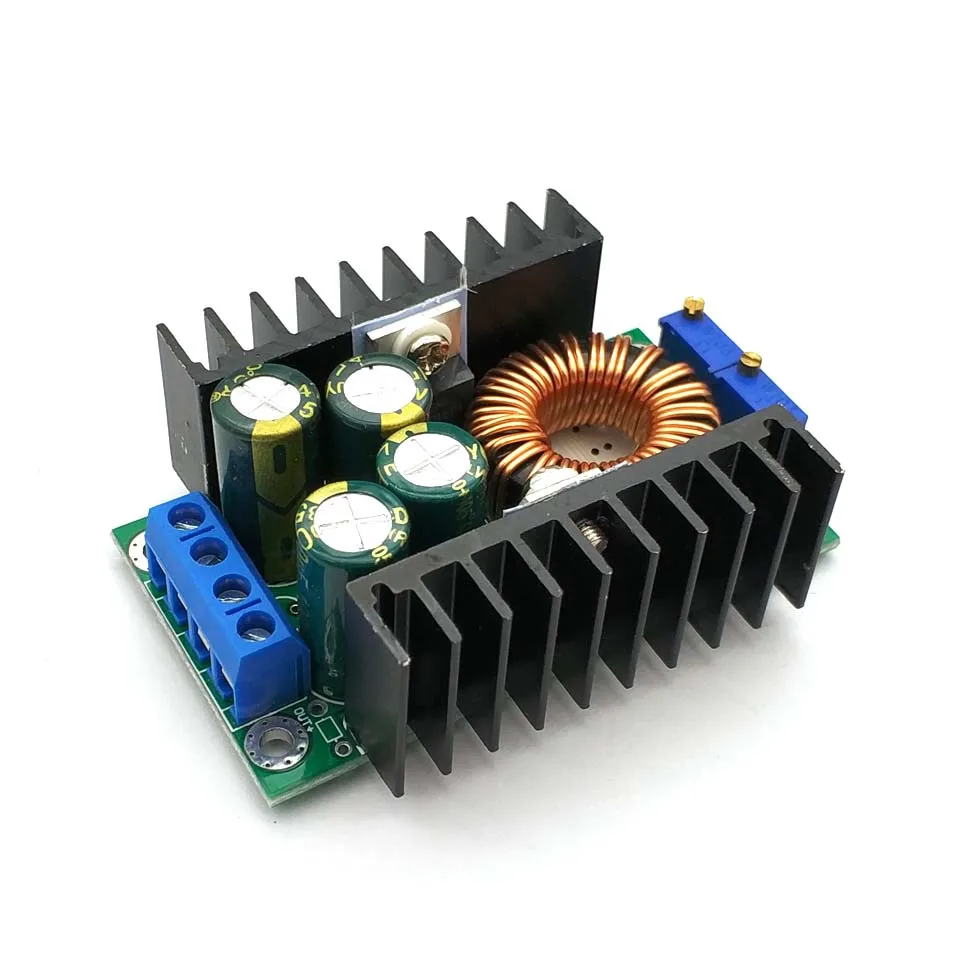

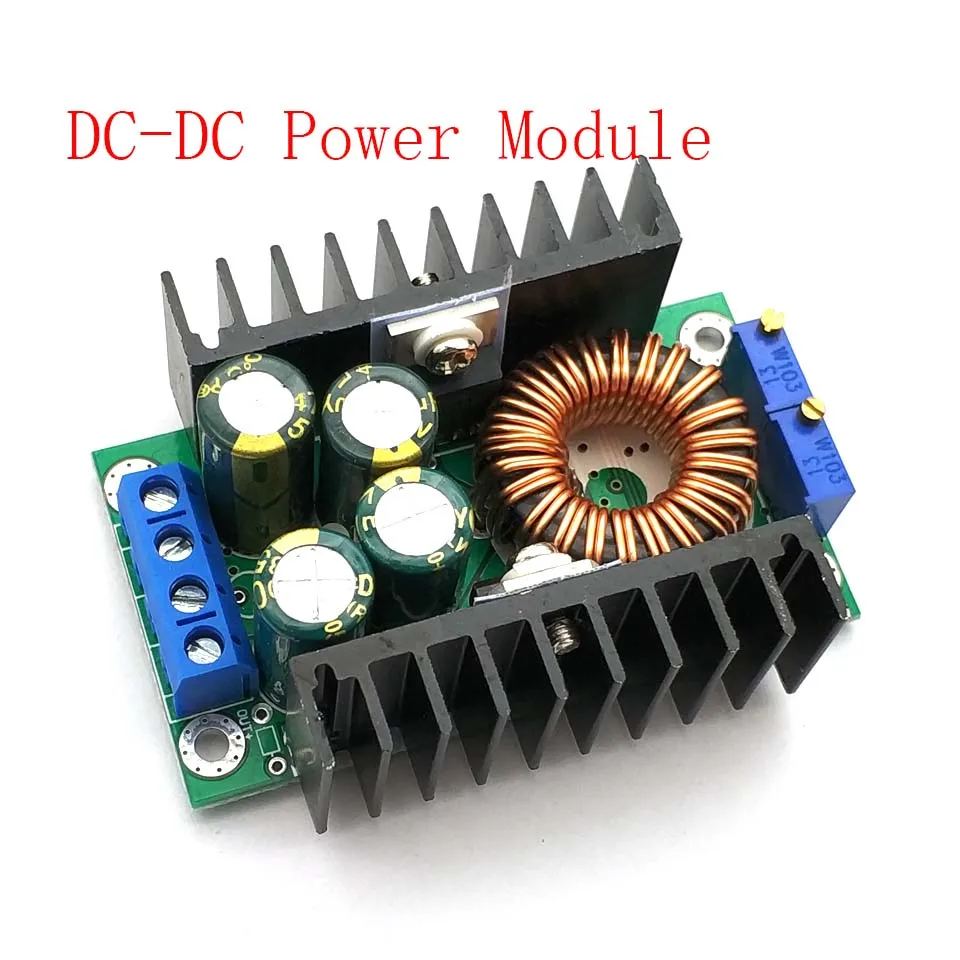

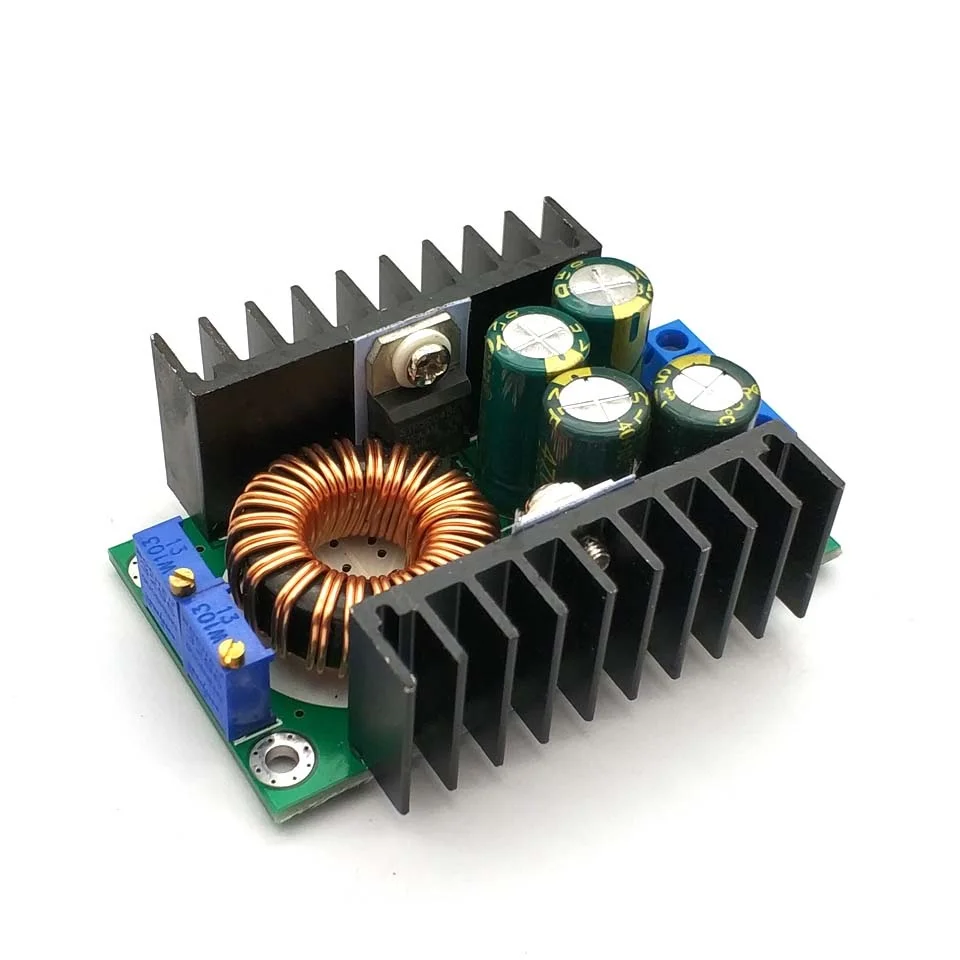

Регулируемый Модуль питания DC-DC CC CV, понижающий преобразователь, понижающий модуль питания от 7-32 В до 0,8-28 в, 12 а, 300 Вт
Описание
1. Свойства модуля: неизолированный понижающий постоянный ток, модуль зарядки постоянного напряжения (CC CV)
2. Входное напряжение: 7-32 В постоянного тока
3. Выходное напряжение: 0,8-28 В постоянного тока, плавная регулировка
4. Выходной ток: 9 А (если температура силовой трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор)
5. Диапазон постоянного тока: 0,2-12 А (регулируется)
6. Обратный ток лампы: постоянное значение тока * (0,1), связь обратного тока лампы и постоянного значения, например, постоянное значение тока 3 А, ток при включенной лампе устанавливается на постоянный ток 0,1 раз (0,1*3 А = а).
7. Низкое давление: 1 в
8. Выходная мощность: Максимальная мощность около 300 Вт
9. Эффективность преобразования: до 95%
10. Рабочая частота: 300 кГц
11. Пульсация на выходе: полоса пропускания 20 м
12. Вход 24 В, выход 12 В, 5 А, Пульсация около 50 мВ (без учета шума)
13. Короткое замыкание на выходе для защиты: Да, постоянный ток
14. Обратная полярность входа для защиты: нет
15. Предотвращение обратного потока на выходе: нет
16. Проводка: клемма
17. Ток холостого хода: Стандартный 20 мА (переключатель 24 в 12 В)
18. Регулировка нагрузки: ± 1% (постоянная)
19. Регулировка напряжения: ± 1%
20. Скорость динамического ответа: 5% нс
21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый на входное напряжение, используется для регулирования напряжения, потенциометр (CC), закрытый на выходное напряжение, используется для регулирования тока (CC)
22. Рабочая температура: Промышленный класс (от-40 ° c до + 85 ° c) (обратите внимание на фактическое использование температуры силовой трубки, пожалуйста, усиление высокой температуры тепла)
23. Индикатор: двухцветный индикатор, светильник катор зарядки красный, зеленый свет означает полную зарядку (без нагрузки зеленый)
24. Размер (приблизительно): 65x47x22 мм (Д x Ш x В)
Особенности:
1. Фиксированный поворотный ток лампы составляет 0,1 от значения тока (используется для определения того, полностью ли заряжен аккумулятор во время зарядки).
2. Изготовлен из специального Эталона для ИС и высокоточного чувствительного резистора тока, обеспечивающего более стабильный постоянный ток (при постоянном токе 1 А от 20 до 100 °, температурный дрейф менее 1%). Особенно подходит светодиодный светодиодных драйверов.
3. Высокий выходной ток, максимальный выходной ток может достигать 12 А.
4. Четыре высокочастотных емкости могут снизить пульсацию на выходе, улучшить стабилизацию работы.
Применение:
1. Мощный светодиодный драйвер
2. Заряд литиевой батареи (ИЛИ свинцового аккумулятора)
3. Автомобильный источник питания
4. Источник питания системы низкого напряжения
5. Заряд аккумулятора 6 В, 12 В, 14 В, 24 В
Заряд батареи:
1. Убедитесь в том, что напряжение холостого хода и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и установите выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения.
5. Подключено к аккумулятору, попробуйте зарядить.
(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает батарею.)
Светодиодный привод постоянного тока
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, которое вам нужно привезти.
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому рабочему току светодиодный да.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.
5. Подключите светодиодный, проверьте.
(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает светодиод.)
Посылка входит
1 шт. модуль понижающего преобразователя постоянного тока
