1, сборка двух последовательных аналоговых входов RS485/RS232; 2, оригинальный чип TI 16 бит AD, точность выше 0.1% (1/1000); 3, 3000 в 4, С изоляцией напряжения изоляции; Выходное напряжение 24 В, два провода, выход из трех проводов доступен.
Пожалуйста, выберите: 0-20 мА, 4-20 мА, 0-5 В, 0-10 В. По умолчанию 0-10 В.

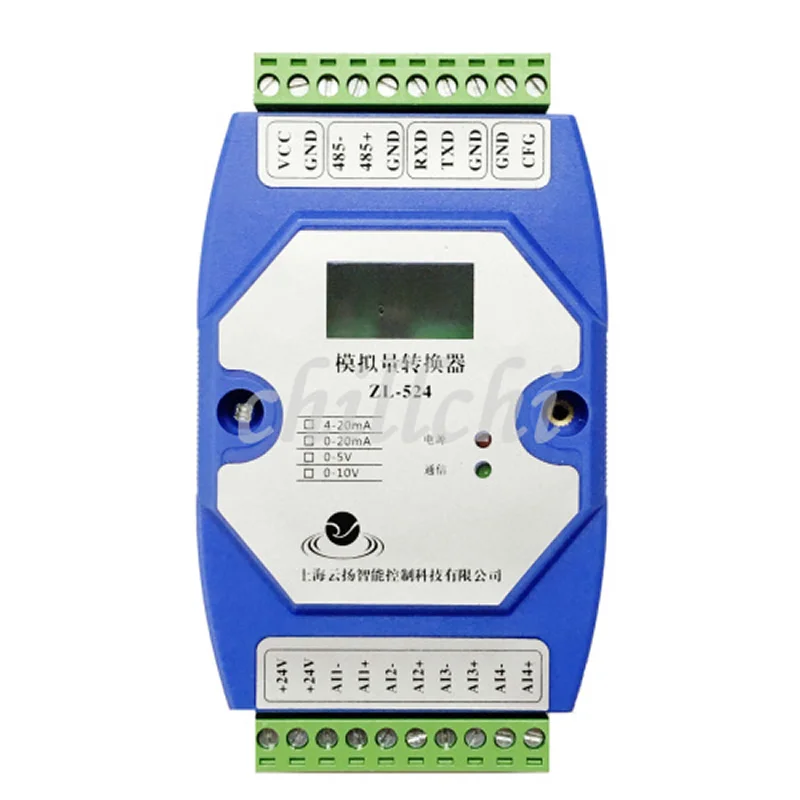

ZL-524Это четыре аналоговых модуля передатчика сбора сигнала.
1И второго поколения модуля изоляционного напряжения Mornsun 3000 В, улучшенная производительность. Напряжение изоляции 3000 В, более безопасное;
2Сверхскоростной оптический чип связи, отвечает требованиям связи с высокой скоростью передачи;
3Схема с двумя последовательными портами, использование многоуровневого защитного каскада (TVS + RC фильтр), все для проектирования промышленной среды;
4Общий корпус направляющей, более удобное использование;
5+ Входное напряжение питания постоянного тока 7 ~ 32 В, защита от заземления;
6Выход, идеальная имитация защиты, защита от вторжения 1000 В, трубчатые телевизоры с защитой от перенапряжения плюс 600 Вт;
7Стандартный интерфейс MODBUS-RTU для адаптации ко всем разъемам ПЛК;
8Импортный оригинальный 4 adc 16-битный TI-чип;
9Диапазон скорости передачи данных: 300 ~ бит/с (пожалуйста, дополнительно);
10, Весь промышленный дизайн, чтобы гарантировать использование новых импортных чипов; Диапазон температур: от-40 градусов до 85;
11Опциональный OLED, ЖК-экран, отображение адреса, скорости передачи данных, биты данных, стоп-Биты, биты четности,4-канальная стоимость приобретения;

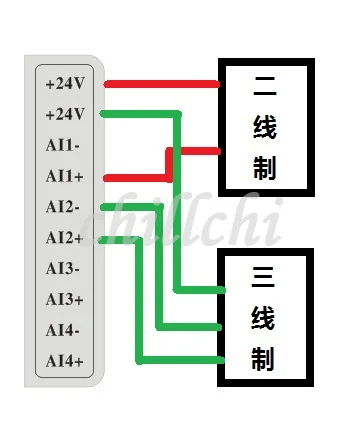

12Выход 24 В постоянного тока, удобный для второй линии, трехпроводной передатчик питания.
13, Индикатор питания, светильник вой индикатор связи.
Напряжение источника питания
VDC + 7 ~ 32
Интерфейс связи
RS485/RS232 (MODBUS-RTUСоглашение)
Скорость передачи
300-115200(Можно установить)
Почтовый адрес
1-250(Можно установить)
Входной сигнал
4-20мА0-20 мА, 0-5 В, 0-10 В (опционально)
Выходной сигнал
RS485С RS232
Рабочая температура оборудования
-20 ~ 60C
ВходТранспортВведитеДиапазонМощность разрешенияТочностьОбъяснитеЭлектрический ток0,000 ~ 22.000ма0001 мА.0.005 мАСопротивление дискретизации 100 Ом
Напряжение0,000 ~-12,000 в0,001 в.0,005 вИмпеданс 100K
Название порта
Содержание подключения
Название порта
Содержание подключения
VCC
Модуль питания положительный полюс
24 В +
24ВПостоянный ток
GND
Модуль питания отрицательный полюс
24 В +
24ВПостоянный ток
485-
RX485Отрицательный конец B-
AI1-
Канал 1 отрицательный вход
485 +
RX485Положительный конец A +
AI1 +
Канал 1 вход положительный
GND
RX485Земля
AI2-
2-канальный отрицательный вход
RXD
RX232Приемный конец
AI2 +
2-канальный положительный вход
TXD
RX232Конец отправки
AI3-
Канал 3 отрицательный вход
GND
RX232Земля
AI3 +
Канал 3 вход положительный
GND
Терминал сброса
AI4-
4-ВХОДНОЙ отрицательный канал
CFG
Терминал сброса
AI4 +
Канал 4 входа положительный
ZL-5xПередатчик аналогового сигнала типа поддерживает MODBUS-RTU функциональных кодов 03 и два 06 видов функциональных кодов.
Например, канал 1 аналогового выхода канала 1, то есть запишите регистр 4x0000, порядок следующий:
0106000101 F4D8 1DНомер оборудованияФункция записиЗарегистрированный адресЗарегистрированная стоимостьПроверкаСреди них набор аналоговых данных 1388, то есть 0x1388, десятичное число 5000, тогда выходное значение I = 5000/1000 = 5; 84 9C-16-десятичное значение,
CRC-16 (BISYNCH, polynomial is x16 + x15 + x2 + 1 shield word for 0A001H)
Получен алгоритм циклической избыточности. Для получения дополнительной информации об алгоритме обратитесь к MODBUS.
Возвращаемые данные должны быть:
0106000101 F4D8 1DНомер оборудованияФункция записиЗарегистрированный адресЗарегистрированная стоимостьПроверкаL Чтение регистра -- 03
Чтение 2 каналов устройства 1 и канала 2 Текущего Входного значения, 0x0005, 0x0006 две команды регистра следующие:
020300050002D4 39Номер оборудованияФункция чтенияЗарегистрированный адресРегистрационный номерПроверка
Данные возврата:
020304013202 2AE9 BFНомер оборудованияФункция чтенияКоличество байтовДанныеПроверкаСреди них 0132 каналов-это значение 1 0x0132, десятичное число 306, тогда Входное значение 306/1000 = 0.306, тот же метод расчета,
Может рассчитать входные значения канала 2.
