На входе есть 4-20 мА, 0-20 мА, 0-5 В, 0-10 В,Обратите внимание, что при заказе по умолчанию 0-10 в

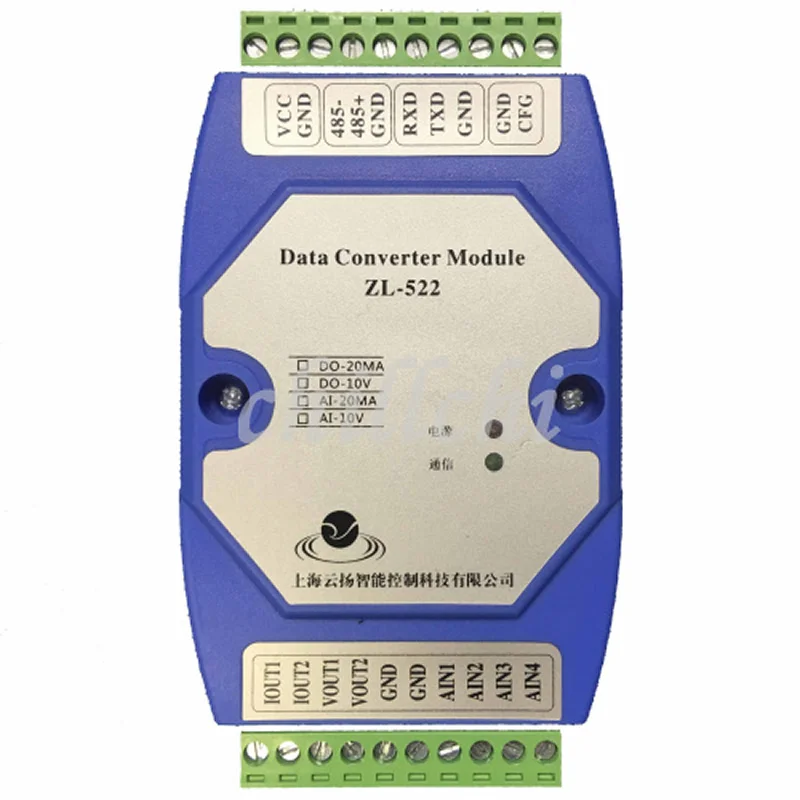

ZL-522 изоляционный двойной последовательный аналоговый модуль передачи (232 & 485 об/мин 0-10 В 4-20мА)
Преимущества товара:
1, второе поколение модуля изоляции напряжения Mornsun 3000V, Лучшая производительность. Изоляционное напряжение от 1500 В до 3000 В, более безопасное;
2, сверхвысокоскоростная оптическая Соединительная микросхема, для удовлетворения потребностей в связи с высокой скоростью передачи данных;
3, двойной последовательный порт входной интерфейс цепи, использование многоуровневого защитного каскада (TV + RC фильтр), все для дизайна промышленной среды;
4. Основной рельсовый корпус, более удобное использование
5, + 12 ~ 24 В постоянного тока входное напряжение, защита от заземления.
6, Улучшенная защита от имитации на выходе, защита от вторжений 1000 В, защита от перенапряжения плюс 600 Вт tv-трубка, использование более безопасного модуля;
7, стандартный интерфейс MODBUS-RTU, чтобы адаптироваться ко всему подключению модуля ПЛК;
8. Температурный дрейф составляет всего 2ppm/градуса C TI, импортный оригинальный чип 2 16 DAC, цена чипа более 30 юаней, точный аналоговый выход;
9, диапазон скорости передачи данных: 300 ~ 115200bps (также более специальные требования, пожалуйста);
10. Весь промышленный дизайн, чтобы обеспечить использование новых импортных чипов; Диапазон температур: от-40 до 85
L Напряжение питания: + 12 ~ 24 В напряжение постоянного тока (12 в источник питания слабый), источник питания обратной защиты;
L Коммуникационный интерфейс: изоляция оптопары 3000 В постоянного тока, одиночная Защита от перенапряжения 600 Вт;
L Протокол связи: с использованием протокола RTU Modbus;
L Нулевой дрейф: + 0.2uA/;
ВыходВыход диапазонРазрешение мощностьТочностьОбъяснитьЭлектрический ток0,000 ~ 22.000mA0.001mA.0.01 мА20mAМаксимальная нагрузка500ОмегаНапряжение0,000 ~-12,000 в0,001 V.0,01 VМаксимальный выходной ток100mA
LЗапись одного регистратора -- 06
Например, канал 1 канала 1 аналоговый выход, то есть запись в регистр 0x0001, заказ выглядит следующим образом:
0106000101 F4D8 1D
Номер оборудованияНапишите функцияАдрес регистраЗарегистрироваться и соотношение цена/качествоПроверка Среди них набор аналоговых данных-01 F4, то есть 0x1F4, десятичное число-500, затем выходное значение I = 500/1000 = 0,5 мА;
1D D8-это 16 десятичное значение, в соответствии с CRC-16 (BISYNCH), полиномиальное значение x16 + x15 + x2 + 1 shield word-0A001H
Получен алгоритм циклической избыточности. Для получения дополнительной информации о алгоритме обратитесь к MODBUS.
Возвращенные данные должны быть:
0106000101 F4D8 1DНомер оборудованияНапишите функцияАдрес регистраЗарегистрироваться и соотношение цена/качествоПроверка L Чтение регистра-03
Прочитайте 2 канала устройства 1 и 2 канала входного значения тока, 0x0005, 0x0006 две команды регистрации:
020300050002D4 39Номер оборудованияФункцияАдрес регистраРегистрационный номерПроверка
Возвращать данные:
020304013202 2AE9 BFНомер оборудованияФункцияКоличество байтДанныхПроверка Среди них канал 1-это значение 0132 0x0132, десятичное число-306, затем Входное значение-306/1000 = 0,306, тот же метод расчета,
Можно рассчитать входные значения канала 2.
