Последнее обновление: 01.05.2022

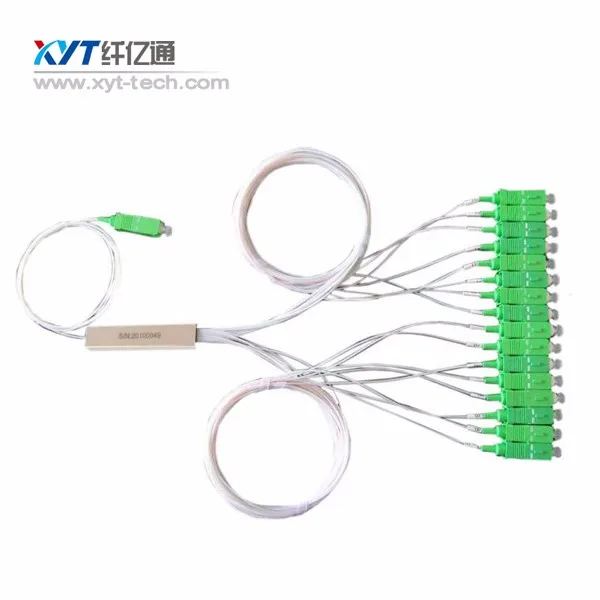

Волоконно-оптический разветвитель PLC 1:16 мини-модуль с разъемами SC/APC
Особенности
Низкая потеря вставки и низкий PDL
И высокая производительность
Исключительная надежность и стабильность
Широкая рабочая длина волны лазера
Приложений
Системах FTTX
Сети LAN, WAN и metro
Аналоговые/Цифровые пассивные оптические сети
CATV сети
Другие приложения в оптоволоконных системах
Specifiation
Параметры
1 × 2
1 × 4
1 × 8
1 × 16
1 × 32
1 × 64
Рабочая длина волны (нм)
1260 ~ 1650
Волокно Тип
G657A1 или клиент
Потеря вставки (дБ) (класс P/S)
≤ 4,4
≤ 7,7
≤ 10,8
≤ 14,1
≤ 17,1
≤ 20,7
Однородность Потери (дБ)
0,4
0,6
0,8
1,2
1,5
2,0
Потеря в зависимости от поляризации (дБ)
0,2
0,2
0,2
0,25
0,3
0,35
Обратная потеря (дБ)
(Класс P/S)
55/50
55/50
55/50
55/50
55/50
55/50
Направленность (дБ)
55
55
55
55
55
55
Зависящая от длины волны потеря (дБ)
0,3
0,3
0,3
0,5
0,5
0,5
Температура стабильности
(-40 ~ 85 )(дБ)
0,4
0,4
0,4
0,5
0,5
0,5
Операционной Температура
-40 ~ 85
Для хранения Температура
-40 ~85
Размер устройства (мм)
50 × 4 × 4
50 × 7 × 4
60 × 7 × 4
60 × 12 × 4
Размер модуля (мм)
100 × 80 × 10
120 × 80 × 18
120 × 80 × 18
140 × 115 × 18
Размер мини-модуля (мм)
60 × 7 × 4
60 × 12 × 4
80 × 20 × 6
100 × 40 × 6
1. Указаны без разъемов.
2. Добавьте дополнительные потери 0,15 дБ на соединитель.
