10 Гц 1 кГц, модуль, PP

HDM210Руководство по измерению гармонических искажений



Во-первых, обзор:

HDM210-это измеритель гармонических искажений, основное Обнаружение синусоидального волнового сигнала и 3 коэффициента гармонических волн. Большинство гармонических проблем, вызванных 3 гармошкой. Так как 3 гармоника являются основной частью второй по высоте энергии. В результате, мы имеем дело только с обнаружением 3 коэффициент гармонических искажений в формулы 1.



THD = V3/V1 * 100% (1)



Примечания: V1: основная волна; V3:3 секундная гармоника; THD: гармонические искажения;



Два, применение продукта:

Измеритель гармонических искажений;

Измеритель частоты;





Три, Таблица технических параметров:

ЗаказНомер товара Параметр Компания Примечания

1 Измерение Частотный диапазон 10 ~ 1000 Гц

2 Диапазон измерения напряжения От 1 до 10 лет Постоянный ток Максимальная амплитуда 10.0Vpp Сигнал переменного тока

3 Измерение искажения 0,1 ~ 100%

4 Рабочее напряжение От 7 до 12 лет Постоянный ток

5 Рабочий ток <50 MA

6 Размер 56*45*20 Мм Длинный, широкий, высокий







Четыре, интерфейс дисплея и инструкция по эксплуатации:

(1) Ключевое Примечание:

SEL: Выберите параметры мониторинга;

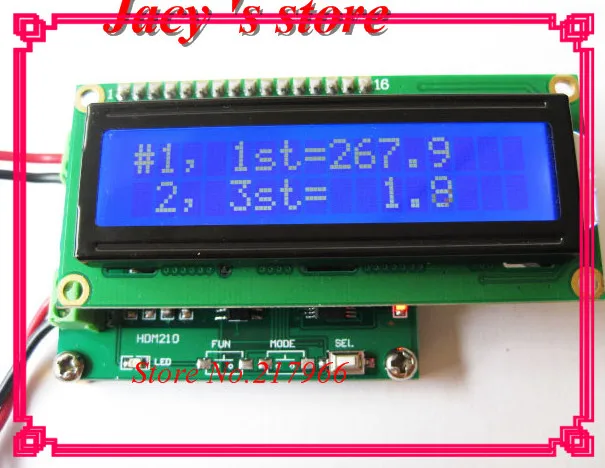

ЖК-дисплей: Примечания:

# 1,1-й = 0 показывает базовое значение;

2,3st = 0 показывает значение 3 гармоник;

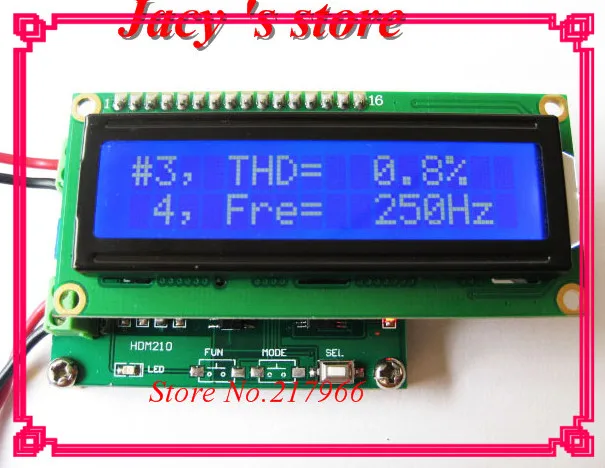

3, THD = 0% показывает степень гармонических искажений

4, 0 Гц Fre = частота измерения дисплея





Функция потенциометра RW1: Отрегулируйте сигнал значения умеренного напряжения на измерение прибора.

Светодиодный: в тех случаях, когда входное напряжение стоимость слишком высока будет гореть.



Пять, проводки

P1 определение подключения:

Серийный номер Символ Определение

-1 шт. VDD Катод питания модуля (7 В ~ 12 В)

2 GND Модуль питания катод



P2 определение подключения:

Серийный номер Символ Определение

-1 шт. Переменного тока Вход сигнала переменного тока (максимальный вход 10Vpp)

2 Переменного тока Переменного тока входного сигнала



Интерфейс дисплей:
