Беспроводной модуль 4 в 1 объединяет четыре радиочастотных чипа (CC2500,NRF24L01,A7105,CYRF6936) в одну печатную плату с опорной платой MCU, поддерживает множество протоколов дистанционного управления, определяя выход сигнала PPM пульта дистанционного управления, например Walkera DEVO, eyetru m DSM2,Flysky,Frsky,WLToys,Hubsan,Hisky и т. д. Он может управлять до нескольких сотен самолетов (или приемников).
Этот модуль может распознавать сигнал PPM на пульте дистанционного управления, затем преобразован в соответствующий стандартный формат беспроводного пульта дистанционного управления, что означает, что теоретически, пока пульт дистанционного управления имеет Аналоговые функции, он может работать. Но этот товар не поставляется с корпусом, поэтому вам нужно будет решить проблему с жильем.
Этот продукт включает в себя беспроводной модуль и опорную плиту MCU. Беспроводной модуль отвечает за передачу и прием беспроводных сигналов 2,4G, опорная плата MCU отвечает за обработку данных и реализацию протокола дистанционного управления, их следует использовать вместе.

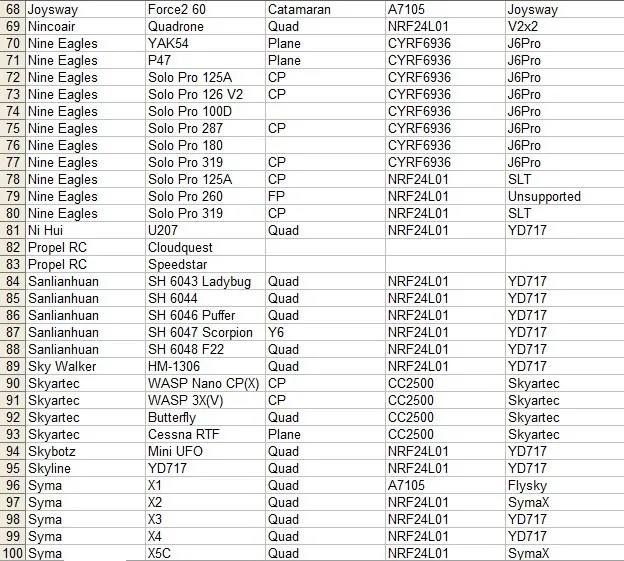

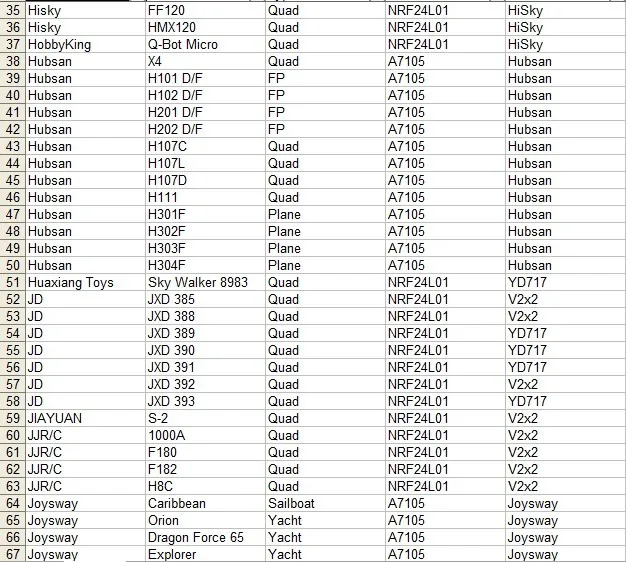

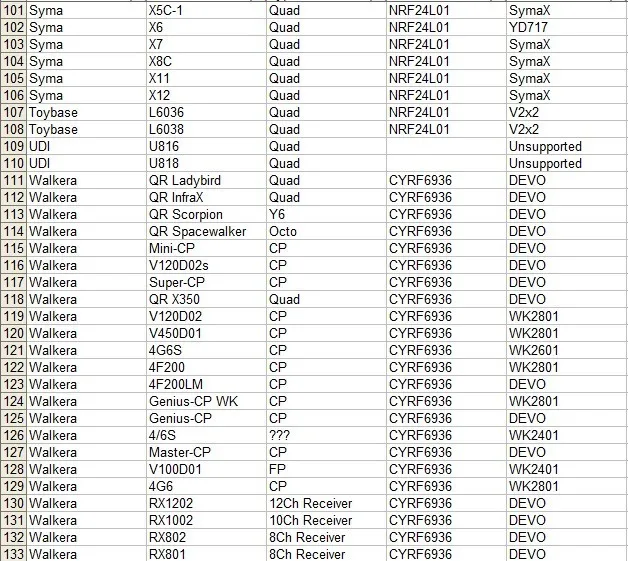

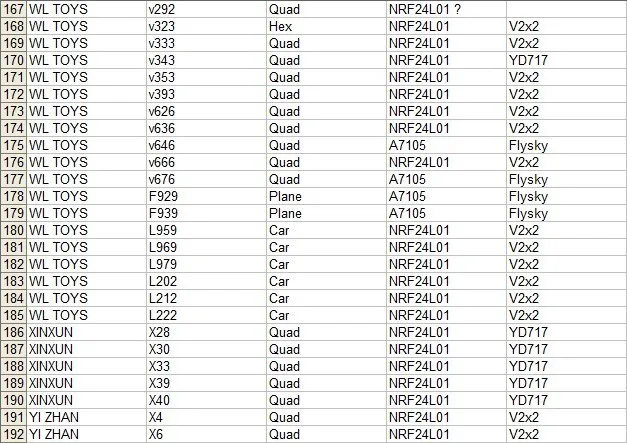

Поддерживаемые протоколы:
-Flysky (Протокол поколения I, на основе A7105, протестирован)
-Hubsan (на основе A7105, Протестировано)
-Frsky (на основе CC2500, проверено)
-Hisky (на основе on24L01, проверено)
-V2x2 (на базе 24L01)
-Dsm2 (на основе CYRF6936, Протестировано)
-Devo (на основе CYRF6936, проверено)
-YD717 (на базе 24L01)
-KN (V977, на основе 24L01, проверено)
-SymaX (на основе 24L01)
-SLT (на базе 24L01)
-CX10 (на базе 24L01)
-CG-023
-BAYANG
-SIMAX5C
Примечание:
Вышеуказанные протоколы пересажены из проектов с открытым исходным кодом на основе отклонения дистанционного управления Walkera, оригинальный автор протестировал почти все протоколы, но он не является специально тестированным для этого 4 в 1 Беспроводной модуль, протоколы, протестированные нашим поставщиком, были указаны выше, нетестированные протоколы не исключаются, не поддерживаются, но могут возникнуть проблемы с конфигурацией программы, не исключайте возможность использования последующих прошивок.
Протокол с открытым исходным кодом в основном треснут, версия протокола постоянно обновляется, неизбежно появляются упущения. Включая, помимо прочего, следующие вопросы:
-Часть программы DSM2 имеет проблемы с совместимостью протокола.
-Некоторые приемники (оригинальные AR600) необходимо переустанавливать за раз использования, некоторые приемники (Встроенный приемник spectru m) имеют небольшую частоту кадров. Этот вопрос в основном определяет проблему в самой программе.
Проверенное расстояние управления землей:
CC2500: приемник V8FR с протоколом Frsky, около 240 м.
A7105: вертолет WLToys V911 с приемником Flysky 8 ch, на основе протокола Flysky, около 240 м.
CYFR6936: вертолет eyetru m MCPX с протоколом DSM2, вертолет Walkera SUPERCP с протоколом DEVO, около 200 м,
NRF24L01: вертолет WLToys V977 с протоколом KN, используйте передатчик Walkera DEVO, около 200 м (если оснащен Опорной пластиной MCU, всего 50 м). Вертолет Hisky HCP100S с протоколом Hisky, около 70 м.
Прошивка и программное обеспечение, пожалуйста, свяжитесь с нами
Посылка
1 беспроводной модуль 4-в-1
2 антенны (как показано на рисунке)
