Супергетеродинный радиочастотный приемник и модуль передатчика 433 МГц ASK, комплекты малой мощности для Arduino/ARM/MCU 433 МГц, комплект радиочастотной связи и антенна

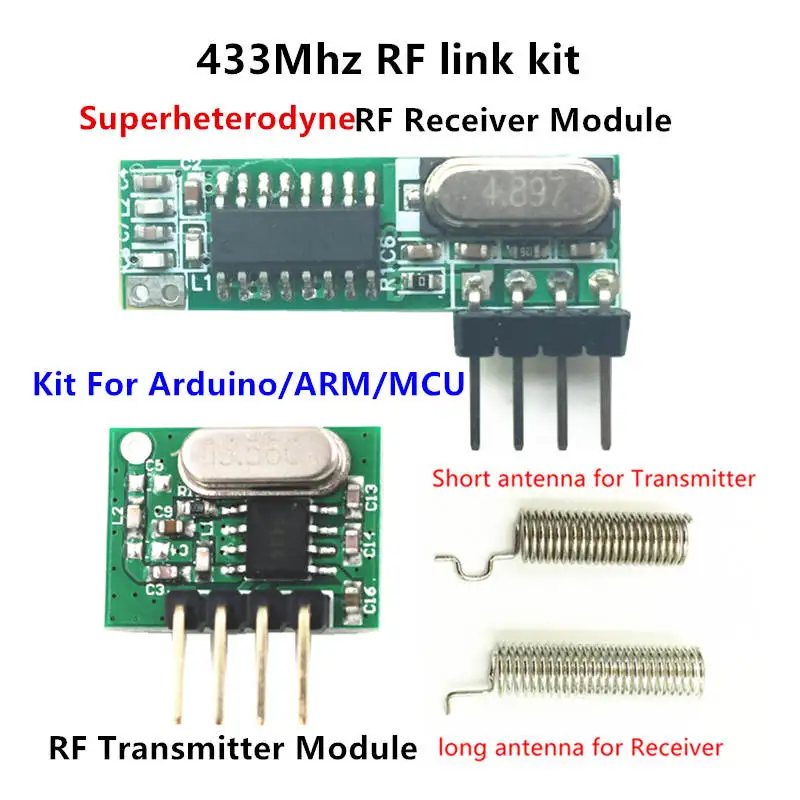

Посылка входит:

Модуль приемника (RX470-4) * 1 шт.

Модуль передатчика (WL102-341) * 1 шт

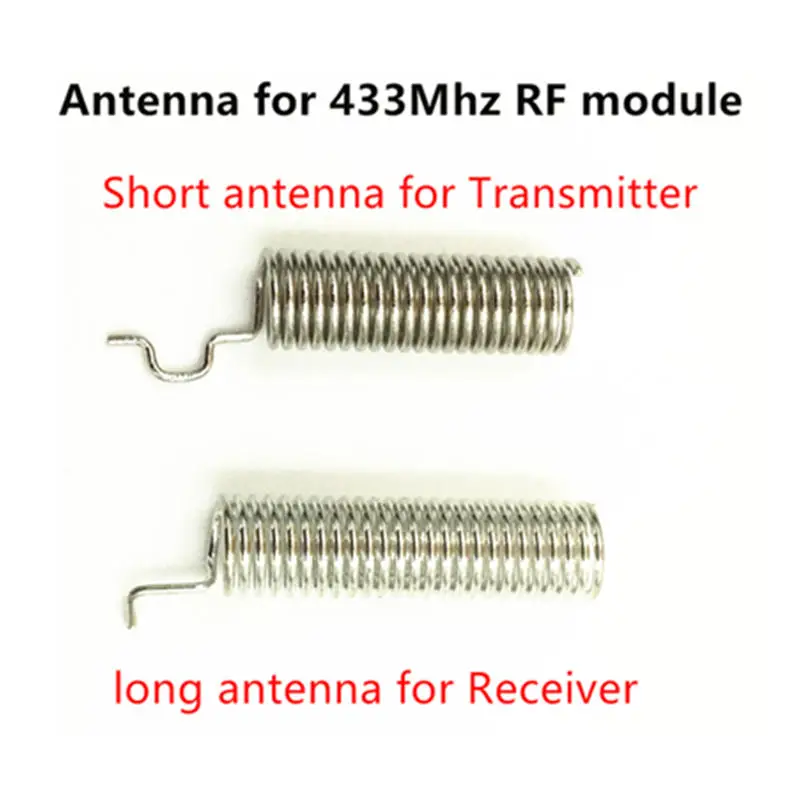

Антенна * 2 шт.(Короткая антенна для передатчика;Длинная антенна для приемника.)

Среда применения

Переключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные товары, товары для домашней безопасности, электрические двери, двери затвора, окна, розетка дистанционного управления, светодиод дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления для гаражных ворот, выдвижные двери с дистанционным управлением, удаленные ворота с регулировкой громкости, двери с поддоном, Открыватель дверей с дистанционным управлением, система управления устройством закрывания дверей, занавески с дистанционным управлением, сигнализация, сигнализация, дистанционное управление мотоциклистом, электромобили с дистанционным управлением, MP3.

Описание товара

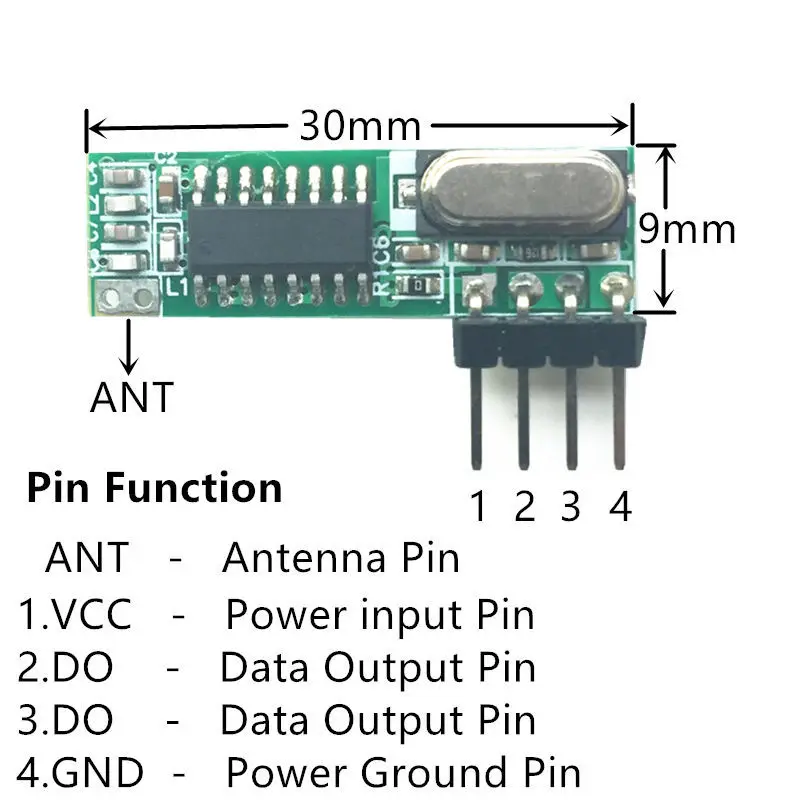

[Модуль приемникаЕ] пМодель продукта: RX470-4

(RX470-4-это WL101-341 обновленная версия, более стабильная производительность, более быстрая передача данных)

RX470-4Супергетеродинный беспроводной приемникМодуль принимает демодуляторы ASK UHF с поддержкой модуляции ASK и OOK. Модуль приемника обладает высокой чувствительностью (-108дбм),

Производительность при низком энергопотреблении, а также высокий динамический диапазон (больше 60 дБ). Модуль использует высокоинтегрированный чип, встроенный фронтальный малошумный усилитель, миксеры, фильтры, цепь синтезатора частоты и т. д., может максимально оптимизировать сигнал.

Характеристики продукта

1. Поддержка модуляции ASK / OOK, чувствительность приемника-108дбм;

2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц;

3. Диапазон входного напряжения сети: 2,2 V-5V;

Рабочий ток:Тип: 2.1mA (требование: VDD = 5В); Тип: 2.1mA (требование: VDD = 3В)

4. Ток покоя: 1uA

5. Низкое энергопотребление;

6. Хорошая Избирательность и ложное подавление излучения, и легко проходит международную сертификацию CE / Fcc;

7. Хорошее локальное подавление излучения осциллятора, несколько модулей приемника для работы (т. Е. Более одного дохода) и не будут мешать друг другу, используются вместе, не влияя на дальность приема;

8. Множественные скорости передачи, общий модуль на 2 кГц, до 10 кГц;

9. Температурный диапазон: -40-85°C

10. Ультрамаленький Размер 30 × 9 × 1 (мм) (может быть изготовлен на заказ в соответствии с заказчиком)

11. Внешняя антенна: 32 см одножильный провод, намотанный в спираль

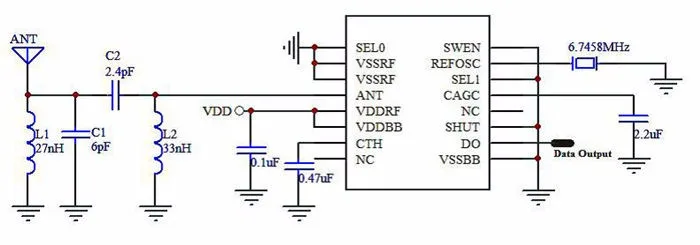

Схема цепи

( Типовая схема 433,92 МГц 2,5 кбит/с)

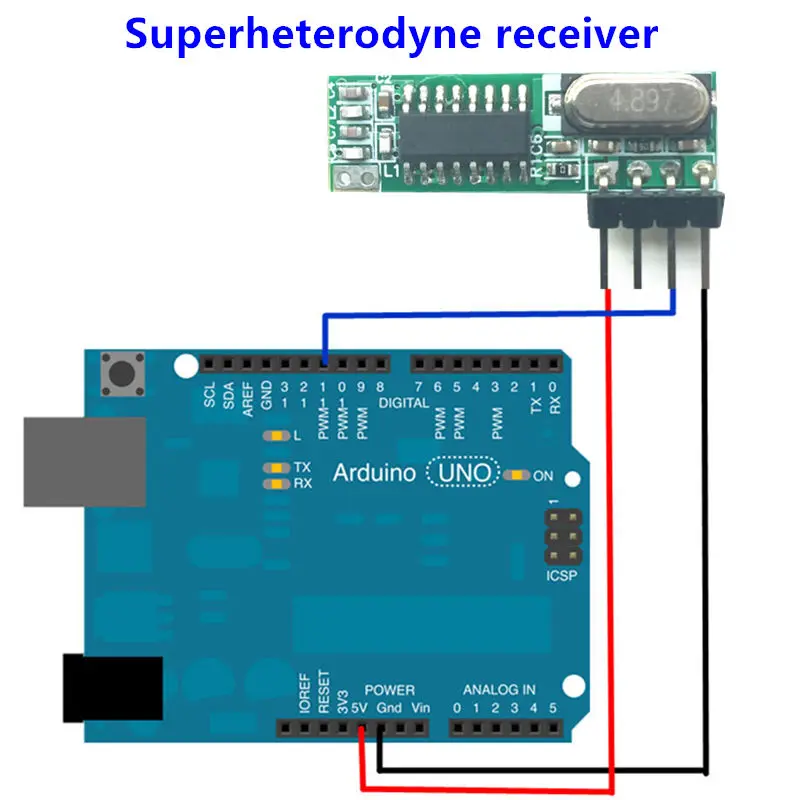

Эти радиочастотные модули очень популярны среди тинкеров Arduino.

433 МГц используется в самых разных приложениях, требующих беспроводного управления.

Эти модули очень дешевые и вы можете использовать их с любым микроконтроллером (MCU).

Пример ссылок:

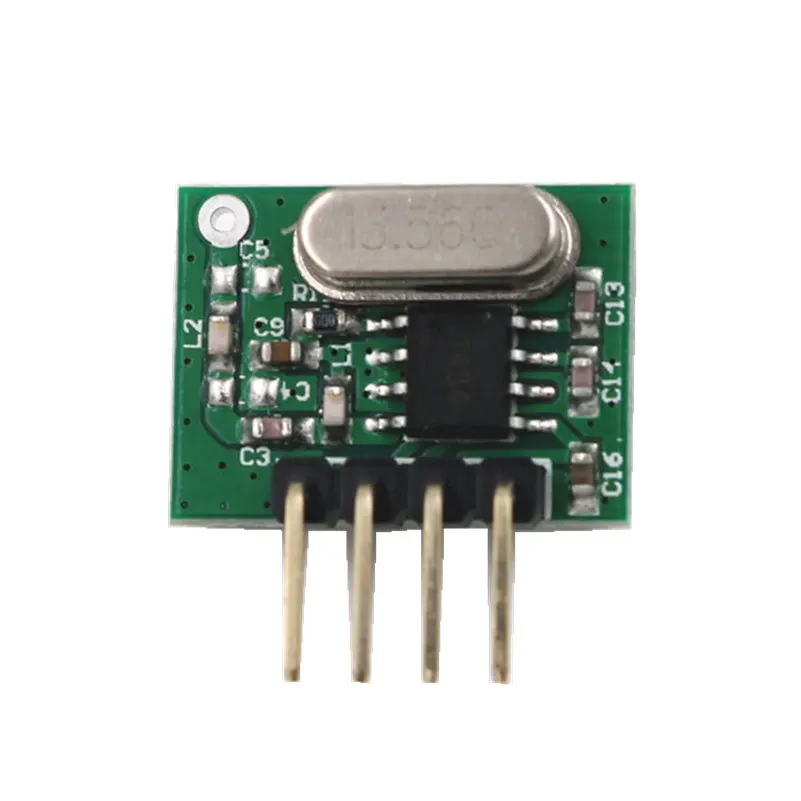

[Модуль передатчика] модель товара: WL102-341

Модуль передатчика WL102-341-это модулированные передатчики UHF ASK, поддерживающие модуляцию ASK и OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. Д., может применяться с помощью беспроводной связи короткого радиуса действия. Рабочая частота 433 МГц, мощность передачи больше 11 дБм.

Характеристики продукта

1. Поддержка модуляции ASK / OOK, мощность передачи больше 11 дБм;

2. Рабочая частота: 433,92 МГц;

3. Диапазон входного напряжения сети: 2,0 V-3,6 V;

4. Ток режима отключения с низким энергопотреблением менее 1uA;

5. Скорость передачи до 20 кГц;

6. Расстояние запуска: 20-100 метров

7. Размер: 16*12*1 мм

8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия

9. Температурный диапазон: -45-85 °C

Схема цепи

Приложения

1. Беспроводной Выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,

2. Контроль доступа, электромобили, мотоциклы, автомобильные противоугонные средства, дистанционные открыватели дверей, система управления доводчиком

3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, Хост сигнализации, сигнализация

4. Управление комнатами, двери затвора, окна, розетка пульта дистанционного управления, пульт дистанционного управления светодиодом, дистанционное управление аудио электрические двери, дистанционное управление гаражной дверью, дистанционное управление выдвижными дверями, дистанционные Вращающиеся Ворота, раздвижные двери

5. Товары для умного дома, шторы с дистанционным управлением, пульт ДУ MP3, аудио

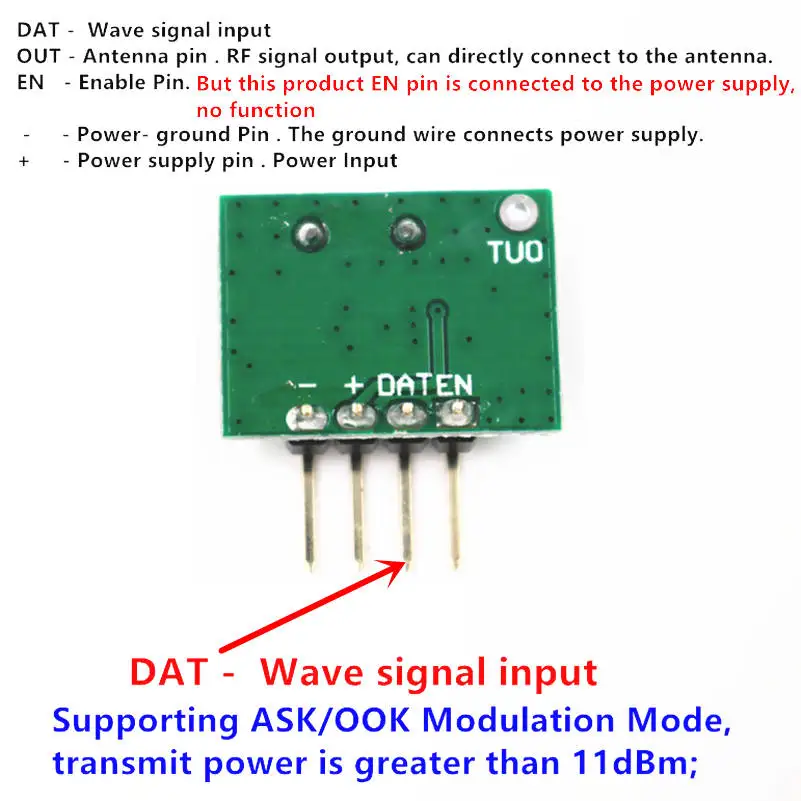

Четкость передатчика модуль расширения, штыревая панель:

DAT -Вход волнового сигнала

Выход-Штырь антенны. Выход радиочастотного сигналаТ,СНепосредственное подключение к антенне.

EN-Включить Pin-код.Но этот продукт EN pin подключен к источнику питания, нет функции

--Питание-заземляющий штифт. Провод заземления подключает блок питания.

+-Штырь блока питания. Вход питания

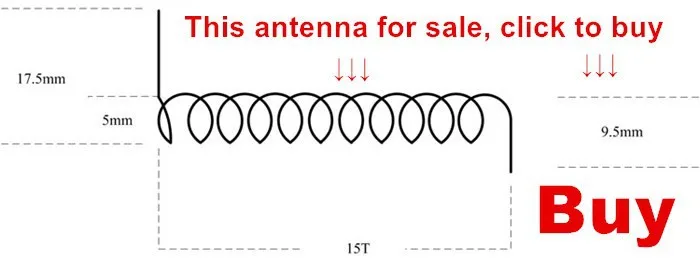

Описание выбора антенны

Общий режим применения

Для общего режима применения ,Антенна может напрямую принимать общие спецификации с рынка;

Конкретная информация:

Сердцевина проводника антенны диаметром (включая оболочку антенны): 1,0 мм, (кроме оболочки антенны): 0,5 мм ;

Длина провода сварного конца: 17,5 мм, длина провода антенной Клеммы: 9,5 мм;

Диаметр обмотки антенны (включая оболочку антенны):5 мм;

Количество оборотов намотки: 15 оборотов

Схема рисунка:

Специальный режим улучшения

Общий режим приложения не может удовлетворить, если вам нужно дальше расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи, а конкретная информация будет следующим образом:

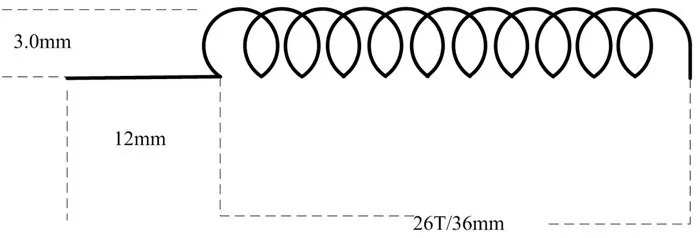

Антенна 433 МГц

Сердцевина проводника антенны диаметром (включая оболочку антенны): 1,0 мм; (кроме оболочки антенны): 0,35 мм

Длина провода сварного конца: 12 мм

Диаметр обмотки антенны (кроме шкурки антенны): 3,0 мм;

Количество оборотов намотки: 26 оборотов; Длина намотки: 36 мм

Схема рисунка:

Передатчик 2,0-3,6 в Приемник 2,2-5,0 в Любые другие напряжения только через преобразователь.

Комплект rx,tx пятикомандный подойдёт под эти цели

????

Пробуйте...Но,возможно,появится "микрофонный" эффект:2 антенны рядом(передающая и приемная)-это "не есть хорошо"!

Круто

Function
superheterodyne 433Mhz RF transmitter and receiver kit
Function 1
433 mhz Transmitter
Function 2
superheterodyne 433 mhz receiver
Receiver(RX470-4) input
2.2V-5.0V
Transmitter(WL102-341) input
2.0V-3.6V
Беспроводная связь
РФ
Вес логистики
0.003
Каждая упаковка
1
Канал
1
Минимальная единица измерения
100000017
Название бренда
QIACHIP

Назначение
Универсальный
Номер модели
[Receiver] Model: RX470-4; [Transmitter] Model: WL102-341
Поддержка APP
Нет
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
5
Размер логистики - длина (см)
8
Размер логистики - ширина (см)
8
Сертификация
Европейский сертификат соответствия
Упаковка
Нет
Частота
433 МГц

Отзывы покупателей

A***n

Страна: RU Доставка: Saver Shipping 14.12.2020

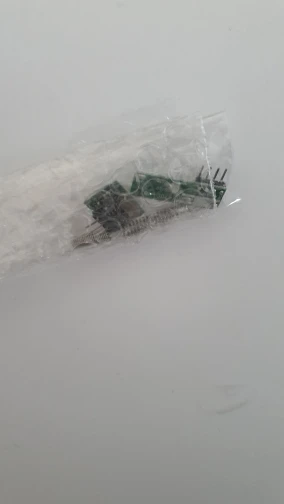

Ехало до Казани примерно месяц. Упаковано отлично, всё целое. В работе пока не проверялось

A***v

Страна: RU Доставка: Saver Shipping 29.03.2021

Ок

R***v

Страна: RU Доставка: Saver Shipping 11.12.2020

Спасибо. Отличный товар.

S***v

Страна: RU Доставка: Saver Shipping 03.04.2021

Отлично!

H***t

Страна: CZ Доставка: Cainiao Super Economy 05.12.2020

Спасибо, хороший товар :))

P***p

Страна: FR Доставка: Standard Shipping 01.04.2021

На вершине. Это помогло мне установить мои кусочки софт с RFlink. Это сработало с первого раза. Отличный продукт. Получил быстро.

M***i

Страна: US Доставка: Standard Shipping 30.03.2021

Товар прибыл раньше графика и никаких следов повреждений, еще не протестирован, но выглядит превосходным качеством. Настоятельно рекомендуется

V***a

Страна: UA Доставка: Saver Shipping 30.11.2020

Заказом довольна.

Покупатель

Страна: NL Доставка: Cainiao Super Economy 02.12.2020

Хороший

Покупатель

Страна: BE Доставка: Cainiao Super Economy 02.12.2020

Ок

K***n

Страна: NO Доставка: China Post Ordinary Small Packet Plus 15.04.2021

Быстрая доставка

J***a

Страна: SG Доставка: Standard Shipping 23.12.2020

Еще не пробовал его, но выглядит как хорошо построенный.

Покупатель

Страна: CZ Доставка: Cainiao Super Economy 01.12.2020

Он общается друг с другом, но не с другими устройствами... Даже с антенной.

Супергетеродинный радиочастотный приемник и модуль передатчика 433 МГц ASK наборы с антенной для Arduino uno комплект сделай сам 433 МГц пульты дистанционного управления

QIACHIP Store - Надежность 98.25%

#1 Сколько вольт подавать можно? могу подать 12?

#2 Какая максимальная дальность при прямой видимости?

#3 Без Ардуино реализовать можно? К примеру включить и выключить насос

#4 Цепь приемника замкнута все время пока нажата кнопка пульта или подается одиночный импульс?

#5 Если их вместе соединить, приёмник передаёт с выхода на вход приёмника и питание общее, будет типа "промежуточный" усилитель для радио брелока. возможно вроде?

#6 Смотря какая скорость надо. С антенной из комплекта 200-300 добивало по прямой. Большую дальность не проверял
