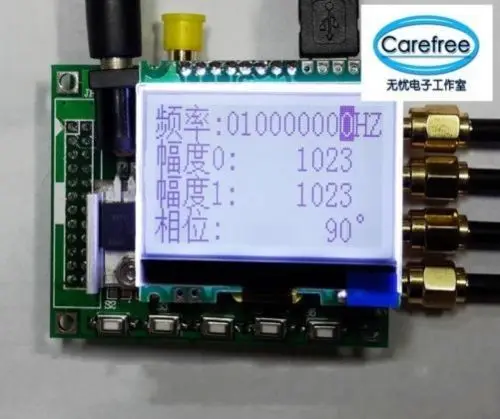

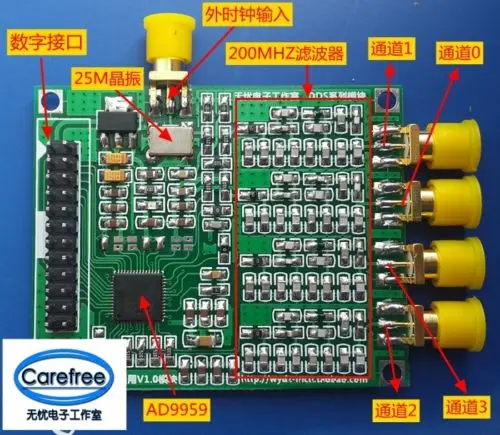

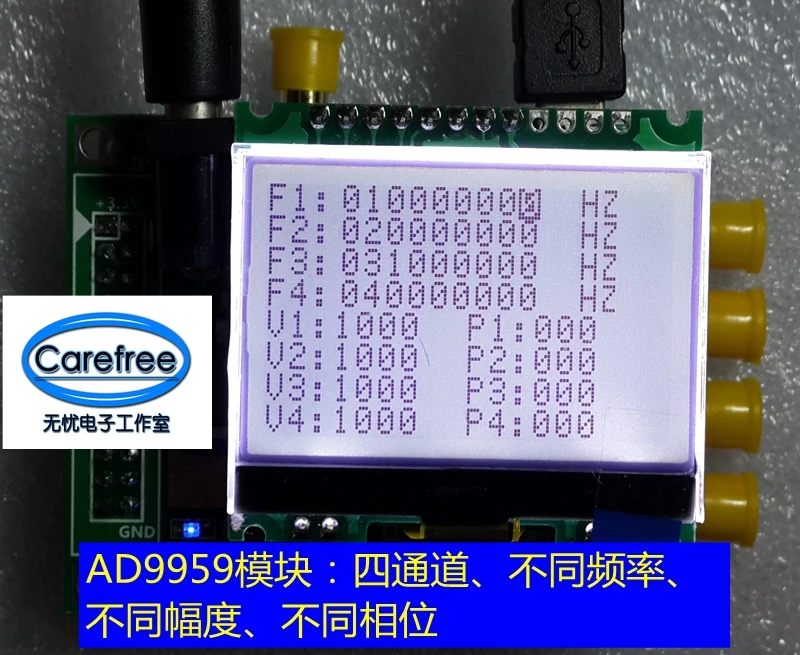

Описание: Особенности: 1, AD9959: 4-х канальный, 500 Мбит/с, что является самым высоким показателем 200 м синусоида выход; 2,2 / 4 канала независимо от частоты, амплитуда и регулируется; 3, 32-разрядный аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц; 4,14-битный фазовый регистр, разрешение фазы 0,022; 5,10 бит амплитудный регистр, тонкая Регулируемая амплитуда 1024; 6,2-заказ, четвертый-заказ, 8-й заказ, заказ 16, ASK, PSK, FSK модуляционные возможности мощные; 7, линейная частота, амплитуда и фазовая функция развертки; 8, независимо Программируемый выходной ток DAC; 9. Высокоскоростная связь SPI; 10, низкое энергопотребление и т. д. победы AD9854 чип, 4-канальный 200 м сигнала тон выход, потребляемой мощности всего 580 мВт; Во-вторых, операция и инструкции 1. Подключите блок питания 5 В, рабочий ток системы менее 500 мА. 2, клавиша заключается в перемещении ЖК-курсора S2 S3 linefeed, S4 S5 кнопка для добавления и вычитания. 3. Основная плата AD9959 имеет пять разъемов SMA 4-выход сигнала, а другой входной сигнал к внешним часам. Примечание: канал 2, 3 может быть выходным на различных частотах, различных фазах, различная Амплитудная Синусоидальная волна контролируется независимо. 4, мощность, модуль инициализации выходной частоты на 10 МГц, разность фазы 90 ° сигнала I / Q; Используйте активный кристалл 25 МГц, внутренний мультипликатор 20 режимов мультипликатора, С частотой дискретизации 500MSa / s.Комплект поставки: Содержимое упаковки 100% абсолютно новый
