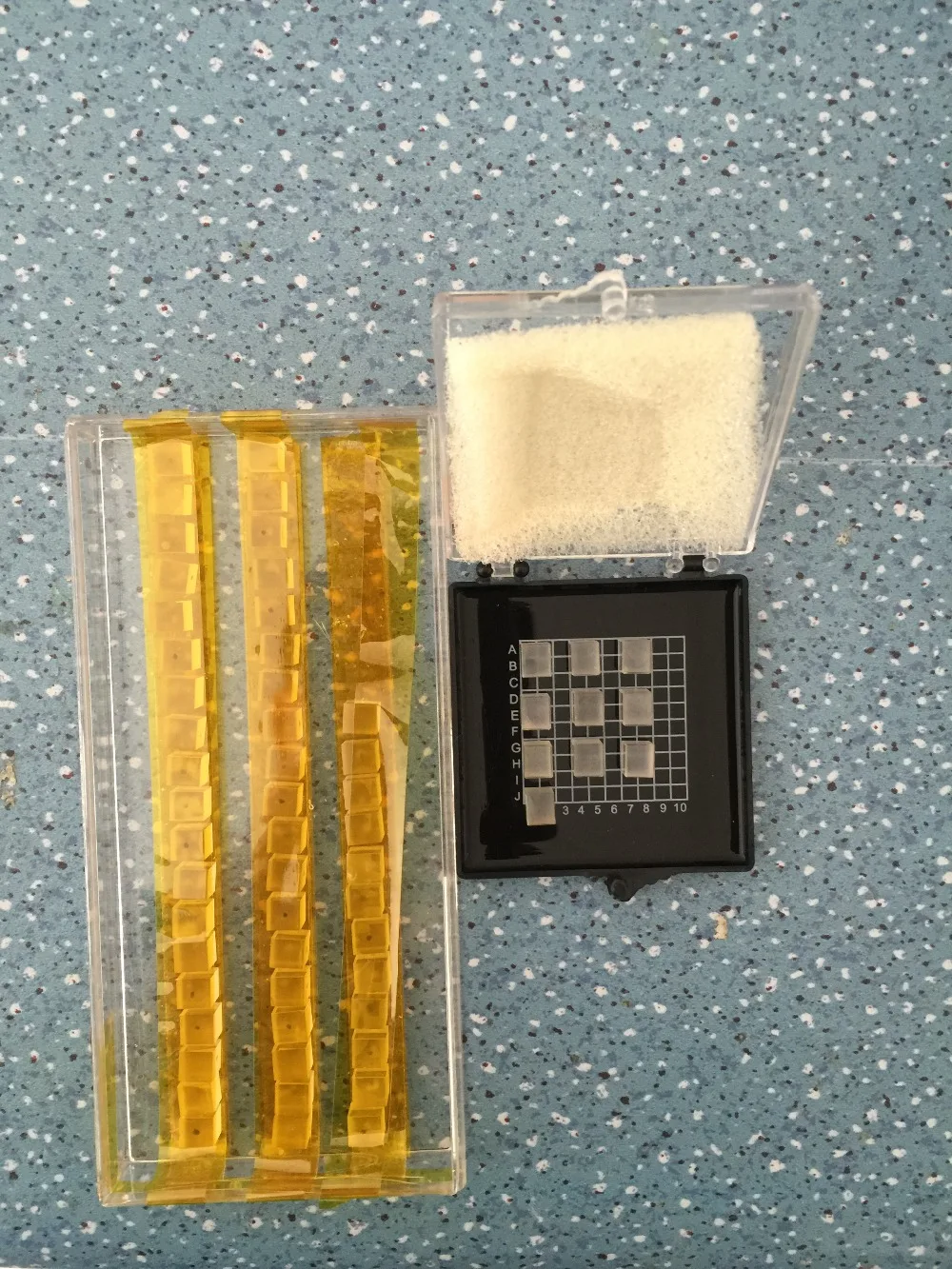

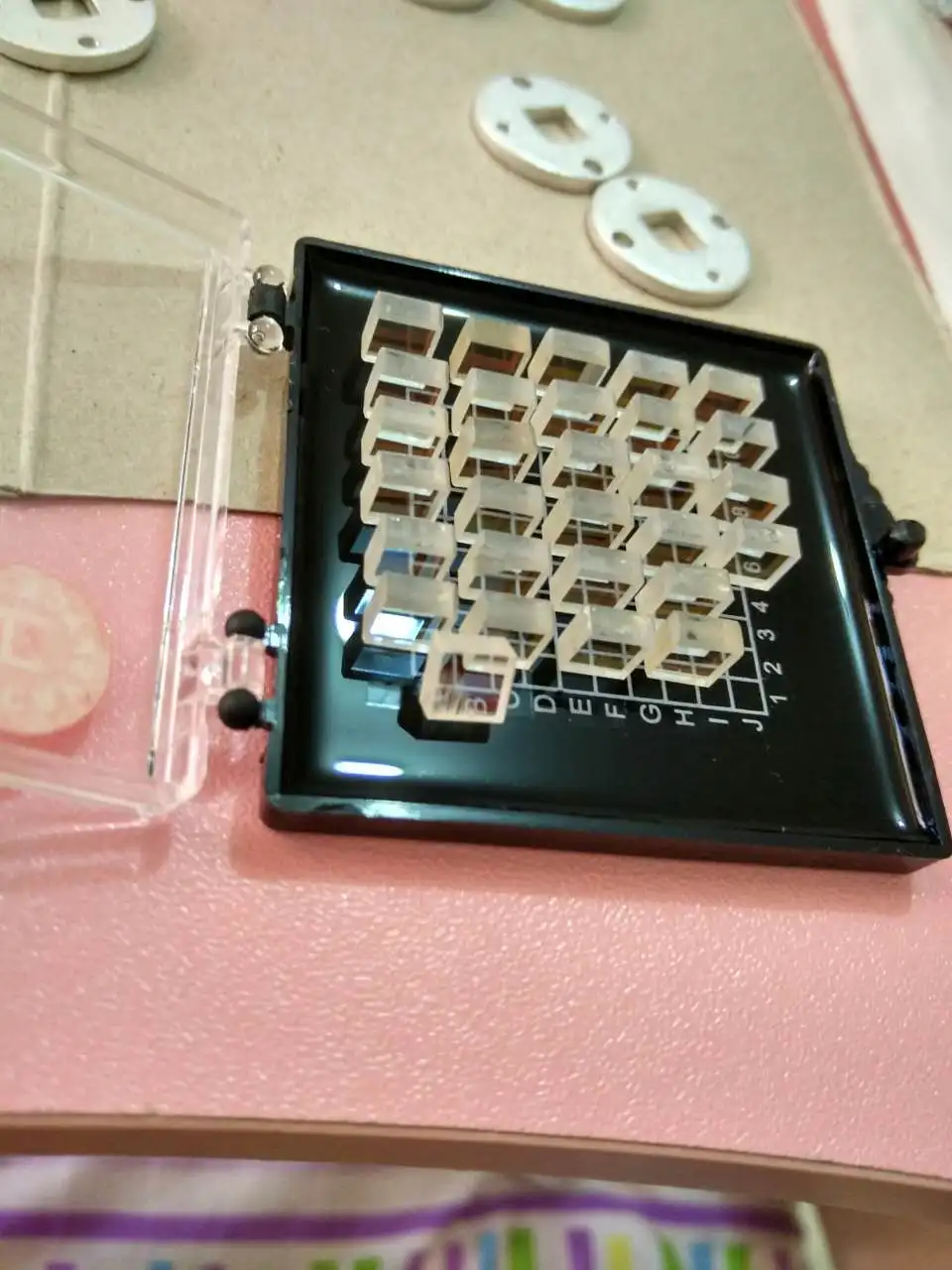

Кристаллы 6X6X3 титanyl фосфат калия (KTiOPO3 или KTP) для nd yag лазерного инструмента для ухода за кожей

Кристаллы Titanyl калия фосфат (KTiOPO3 или KTP) широко используются как в коммерческих, так и военных лазерах, включая Лабораторные и медицинские системы, дальноfinders, lidar, оптические коммуникации и промышленные системы.Наш KTP представлен1. Большой нелинейный оптический коэффициент2. Широкая угловая полоса пропускания и небольшой угол отключения3. Широкая температура и спектральная полоса пропускания4. Высокий электро-оптический коэффициент и низкая диэлектрическая постоянная5. Большая фигура заслуг6. Негидроскопический, химически и механически стабильныйМы предлагаем1. Строгий контроль качества2. Большой размер кристалла до 20x20x40mm3 и максимальная длина 60 мм;3. Быстрая доставка (2 недели только для полировки, 3 недели для покрытия)4. Непревзойденная цена и скидка на количество5. Техническая поддержка6. Услуги по нанесению покрытия, монтажу и повторной полировкеХимические и структурные свойства кристалла KTP

Кристальная структура

Orthorhombic, Space group Pna21, Point group mm2.

Параметры решетки

A = 6,404 Å, b = 10,616 Å, c = 12,814 Å

Точка плавления

~ 1172 °C

Твердость Мооса

5

Плотность

3,01 г · cm-3

Теплопроводность

13 Вт · m-1 · K-1

Коэффициент теплового расширения

≤X = 11 × 10-6/K, ≤y = 9 × 10-6/K, ≤z = 0,6 × 10-6/K

Оптические и Нелинейные оптические свойства кристалла KTP

Диапазон прозрачности

350 нм ~ 4500 нм

Термо-оптический коэффициент [K-1](@ 1064 нм)

Dnx/dT = 6,1 × 10-6 dny/dT = 8,3 × 10-6 ayt/dT = 14,5 × 10-6

Коэффициент поглощения

<0.1% cm-1 @ 1064nm <1% cm-1 @ 532nm

Для типа II SHGA Nd:YAG laser @ 1064nm

Принятие температуры: 24 °C · cm-1Спектральная приемка: 0,56 нм · cm-1Угловое принятие: 14,2 мрад · cm-1 (φ); 55,3 мрад · cm-1 ()Угол Отключения: 0,55 °

Коэффициент NLO

Дефф II)≈(d24-d15)sin2φsin2θ-(d15sin2φ + d24cos2φ)sinθ

Неисчезнувшие NLO восприимчивость [pm/V]

D31 = 6,5 d24 = 7,6 d32 = 5/V d15 = 6,1 d33 = 13,7

Sellmeier уравнения(Λ в мкм)

Nx2 = 3,0065 + 0,03901/(λ2-0.04251)-0.01327λ2Ny2 = 3,0333 + 0,04154/(λ 2-0,04547)-0.01408λ2Nz2 = 3,3134 + 0,05694/(λ 2-0,05658)-0.01682λ2

Применение для SHG и SFG Nd: лазерыKTP является наиболее часто используемым материалом для удваивания частоты Nd:YAG и других Nd-dped лазеров, особенно когда плотность мощности находится на низком или среднем уровне. На сегодняшний день частота экстра-и внутриполости удваивается Nd: лазеры с помощью KTP стали предпочтительным источником накачки для видимых лазеров красителя и тюнинга Ti: сапфировые лазеры, а также их усилители. Они также являются полезными зелеными источниками для многих исследований и промышленного применения.* Более 80% эффективности преобразования и 700mJ зеленый лазер были получены с 900mJ инъекции seeded Q-switch Nd:YAG лазеры с помощью Экстра-полости KTP.* 8 Вт зеленый лазер был создан из 15 Вт LD перекачивается Nd:YVO4 с внутренней полости KTP.* 200 МВт Зеленые выходы генерируются от 1 Вт LD накачанные Nd:YVO4 лазеры с помощью THATSHIGH 2x2x5 мм KTP и 3x3x1 мм Nd:YVO4.* 2-5 МВт Зеленые выходы генерируются из 180 МВт LD накачанные Nd:YVO4 и KTP склеенные кристаллы. Для получения более подробной информации, пожалуйста, обратитесь к приклеенным кристаллам.KTP также используется для внутриканального смешивания диодов 0,81μm и 1,064μm Nd:YAG лазер для создания синий светильник и intracavity SHG Nd:YAG Или Nd:YAP лазеры при 1,3μm для производства красный светильник.Применение для OPG, OPA и OPOКак эффективный OPO кристалл, накачанный Nd: лазер и его вторая гармоника, KTP играет важную роль для параметрических источников для настраиваемых выходов от видимого (600нм) до среднего ИК (4500нм), как показано на рисунке. 3 и рис. 4.Как правило, OPOs KTP обеспечивает стабильные и непрерывные импульсные выходы (сигнал и idler) в fs, с частотой повторения 108 Гц и средним уровнем мощности mW. KTP OPO, которые перекачиваются 1064nm Nd:YAG laser генерирует до 66% эффективности для degenerately преобразования в 2120nm.Новое разработанное приложение является некритическим фазовым подходящим (NCPM) KTP OPO/OPA, накачанным кристаллом KTP X-cut. Как показано на рис. 5, для перекачки длины волны в диапазоне от 0,7мкм до 1 мкм выход может покрывать от 1,04мкм до 1,45мкм (сигнал) и от 2,15мкм до 3,2мкм (холостой). Более 45% эффективность преобразования была получена с узкой выходной пропускной способностью и хорошим качеством луча.Наша компания KTP Crystal Coating ServiceДвухдиапазонное AR-покрытие (DBAR) для SHG 1064nm со следующими характеристиками:Низкий коэффициент отражения (R<0.15% @ 1064 нм; R<0.5% @ 532 нм)Высокий порог повреждения (>400 МВт/см2 @ 1064нм и 532 нм)Длительный срок службыШирокое покрытие для OPO приложений.Покрытие с высокой отражательной способностью:HR @ 1064nm (R>99.8%) & HT @ 532nm (T>95%)Другие типы покрытия доступны по запросу.Характеристики для KTP Crystal

Допуск размера

(W ± 0,1 мм) ×(H ± 0,1 мм) ×(L + 0,5/-0,1 мм) (L≥ 2,5 мм)(W ± 0,1 мм) ×(H ± 0,1 мм) ×(L + 0,1/-0,1 мм) (L <2,5 мм)

Угол допуска

Δθ ≤ 0,25 ° Δφ ≤ 0,25 °

Прозрачная диафрагма

90% центрального района

Фаска

≤ 0,2 мм @ 45 °

Чип

≤ 0,1 мм

Порог повреждения[GW/cm2]

> 0,5 для 1064nm, TEM00, 10ns, 10 Гц (ar-покрытием)> 0,3 для 532nm, TEM00, 10ns, 10Hz (AR-coated)

Плоскость

<Λ/8 @ 633нм

Параллелизм

<20"

Перпендикулярность

≤ 5'

Качество поверхности [S/D]

<10/5

Искажение сигнала спереди

<Λ/8 @ 633нм

Покрытие

Покрытие AR доступно по запросу

Качество интерьера

Нет видимых дорожек рассеяния или центров [Проверено зеленым лазером 50 мВт]
